本文介绍如何将阿里云与其他云厂商两端的网络进行互联,实现资源互通。

前提条件

  • 阿里云侧的ECS实例与VPC均已创建完成,且已加入阿里云CEN。具体操作,请参见加载网络实例
  • AWS侧的EC2实例已创建完成,且已加入AWS侧的VPC。

背景信息

本文提供的操作步骤以AWS(Amazon Web Services)为例,Azure相关配置请参考Azure官方产品介绍。

阿里云侧配置

为实现阿里云与AWS数据的互通,您需要在阿里云控制台创建一个多云互联实例,并将与多云互联实例绑定的VBR加入VPC所在的CEN,实现VBR与阿里云VPC的互通。
说明 系统不再支持VBR上连的对等连接模式,您需要通过CEN实现VBR与VPC的互联。
  1. 登录高速通道管理控制台
  2. 在顶部菜单栏,选择目标地域。
  3. 在左侧导航栏,单击多云互联
  4. 多云互联页面,单击创建多云
  5. 创建多云互联页面,设置相关参数信息。
    • 地域:选择多云互联实例的接入地域。
    • 多云接入点:选择您就近的多云互联业务接入点。
    • 对端厂商:选择需要和阿里云互联的云厂商,例如AWS。
    • 对端厂商UID:对端厂商的用户UID。
    • 互联带宽:1 Gbps。
    • 购买数量:1。
      说明 单用户只允许创建1个多云实例。
    • 购买时长:12个月。
  6. 单击立即购买
  7. 确认订单页面,确认购买信息,并选中服务协议,然后单击去支付,完成多云实例的创建申请。
    申请提交后,系统会为多云实例自动创建一个绑定的VBR,多云实例状态为 配置中。此时阿里云后台系统会为您处理,配置成功后,会为您发送通知,此时多云实例状态变为 运行中
  8. 单击多云实例绑定的VBR实例ID,加入VPC所在的CEN。具体操作,请参见连接专有网络

AWS侧配置

为实现阿里云与AWS的互联互通,您还需要在AWS侧完成配置。

下面为多云互联的主要配置步骤与参数设置说明,关于AWS产品功能与参数的详细介绍,请参见AWS Direct Connect。如果配置说明有出入,请以AWS的说明为准。

  1. 登录AWS Direct Connect控制台
  2. 在左侧导航栏,单击连接
  3. 连接页面,进入多云实例自动创建的Direct Connect连接实例,单击接受
  4. 创建虚拟私有网关,并加入AWS侧的VPC。
    1. 在左侧导航栏,单击虚拟私有网关
    2. 虚拟私有网关页面,单击创建虚拟私有网关
    3. 创建虚拟专用网关页面,设置虚拟专用网关的名称。
      创建VGW
    4. 单击创建虚拟专用网关
    5. 返回虚拟私有网关页面,单击新创建的虚拟私有网关实例ID。
    6. 在新创建的虚拟私有网关实例页面中,单击编辑
      创建VGW
    7. 创建虚拟专用网关页面,在页面上方单击操作,在下拉列表中选择附加到VPC

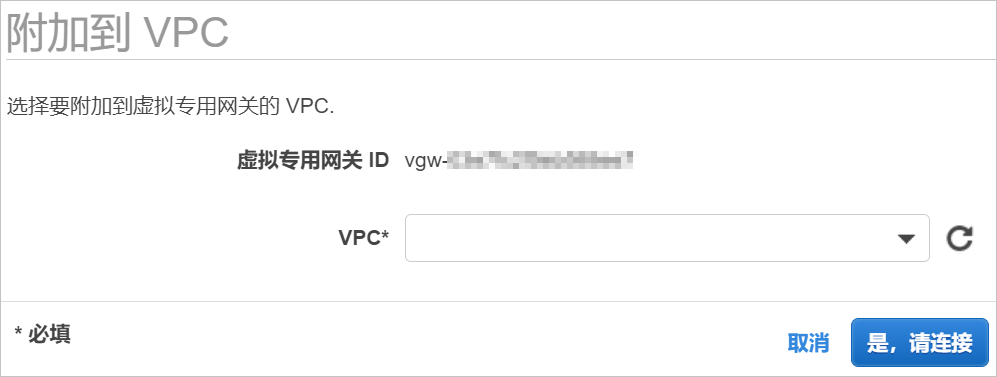

    8. 附加到VPC页面,选择要加入的VPC,然后单击是,请连接
      附加到VPC连接到VPC后,虚拟私有网关的状态变为 attached
  5. 创建虚拟接口,连接至AWS的VPC。
    1. 在左侧导航栏,单击虚拟接口
    2. 虚拟接口页面,单击创建虚拟接口
    3. 创建虚拟接口页面,设置虚拟接口信息。
      参数设置说明如下:
      参数类别 参数名称 参数设置说明
      虚拟接口类型 类型 虚拟接口的类型,选择私有
      私有虚拟接口设置 虚拟接口名称 设置虚拟接口的标识名称。
      连接 选择虚拟接口所关联的物理专线连接。
      网关类型 虚拟接口的网关类型。选择虚拟私有网关
      虚拟私有网关 需要连接的VPC的虚拟私有网关。选择步骤4创建的虚拟私有网关。
      VLAN 虚拟接口的虚拟局域网编号。
      BGP ASN 设置为阿里云侧多云互联对象的ASN。
      其他设置 地址类型 虚拟接口使用的IP地址类型。选择IPV4
      您的路由器对等体IP 设置为多云互联对象的对端-BGP互联地址本端IP
      Amazon路由器对等体IP 设置为多云互联对象的对端-BGP互联地址对端IP
      BGP身份验证密钥 用于BGP会话身份验证的密码。此参数可选。
      说明 您可以进入阿里云控制台的多云实例页面,查看多云互联对象的相关参数信息。
    4. 配置完成后,单击创建虚拟接口,完成AWS与阿里云的连接。
  6. 验证连接。
    1. 返回虚拟接口页面,单击新创建的虚拟接口实例ID。
    2. 对等连接页签查看BGP状态,如果BGP状态显示为up,表示AWS虚拟接口到多云互联对象连接成功。
