容器服务 Kubernetes 版 ACK:使用NodeLocal DNSCache

更新时间:Feb 28, 2024

在ACK集群中部署NodeLocal DNSCache可以提升服务发现的稳定性和性能,NodeLocal DNSCache通过在集群节点上作为DaemonSet运行DNS缓存代理来提高集群DNS性能。本文介绍如何安装NodeLocal DNSCache,并在应用中使用NodeLocal DNSCache。

前提条件

使用限制

  • NodeLocal DNSCache不支持ACK Serverless集群、以及托管版、专有版集群中部署的ECI类型的Pod。

  • 如果集群网络类型为Terway,请更新Terway至v1.0.10.301及以上版本。如果是基于IPVLAN的Terway多IP模式,需要对Terway进行配置修改。更多信息,请参见修改Terway配置

  • 组件管理中的NodeLocal DNSCache和应用目录中的ack-node-local-dns为同一应用,不需要重复安装。

  • NodeLocal DNSCache不提供Hosts、Rewrite等插件能力,仅作为CoreDNS的透明缓存代理。如有需要,可在CoreDNS配置中修改。

  • 使用NodeLocal DNSCache前,您需要对CoreDNS配置进行修改,否则可能导致集群外部域名解析异常。具体操作,请参见配置Forward插件与上游VPC DNS服务器的默认协议

NodeLocal DNSCache简介

ACK NodeLocal DNSCache是基于社区开源项目NodeLocal DNSCache的一套DNS本地缓存解决方案。ACK NodeLocal DNSCache在Helm Chart中的名称是ack-node-local-dns。该方案主要由DNS本地缓存DaemonSet和DNSConfig动态注入控制器Deployment组成:

  • DNSConfig动态注入控制器Deployment,基于Admission Webhook机制拦截Pod创建的请求,自动注入使用DNS缓存的Pod DNSConfig信息。

    说明

    如果不启用DNSConfig动态注入控制器Deployment,您需要手动注入DNS域名相关配置至Pod配置中。具体操作,请参见在应用中使用NodeLocal DNSCache下的方式二:手动指定DNSConfig。

  • DNS缓存DaemonSet可以在每个节点上创建一个虚拟网络接口(默认监听IP 169.254.20.10,如需修改请提交工单咨询),配合Pod的DNSConfig和节点上的网络配置,Pod内产生的DNS请求会被该DaemonSet服务所代理。

    重要

    DaemonSet服务内同样基于CoreDNS提供服务,但其仅具有代理和缓存的功能,请勿启用额外的插件能力(如Hosts、Rewrite等)。

关于NodeLocal DNSCache的缓存策略,请参见DNS解析及缓存策略说明

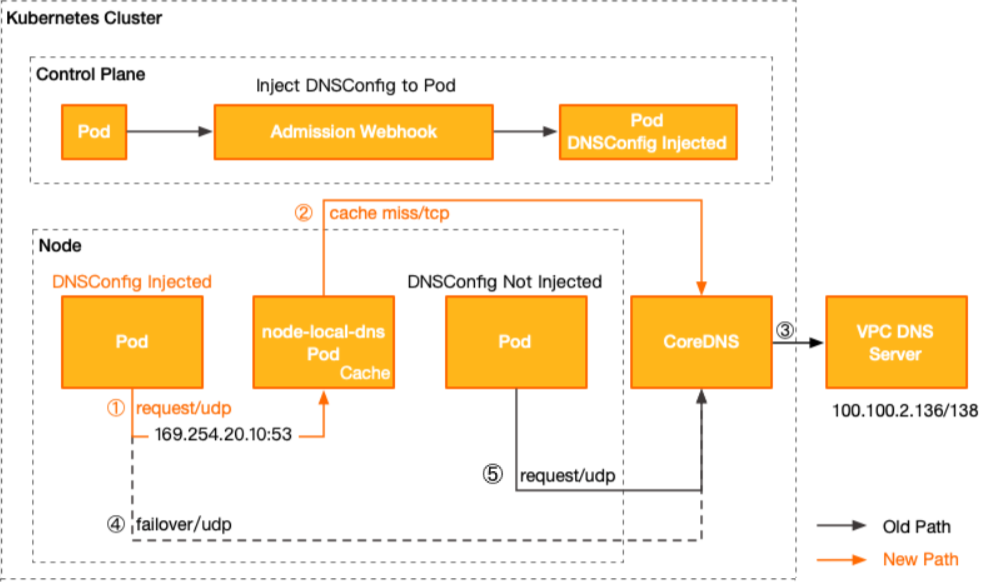

图 1. NodeLocal DNSCache工作原理图工作原理

序号

描述

已注入DNS本地缓存的Pod,默认会通过NodeLocal DNSCache监听于节点上的IP(169.254.20.10)解析域名。

NodeLocal DNSCache本地若无缓存应答解析请求,则会通过kube-dns服务请求CoreDNS进行解析。

CoreDNS对于非集群内域名,会通过VPC DNS服务器进行解析。

已注入DNS本地缓存的Pod,当无法连通NodeLocal DNSCache时,会继而直接通过kube-dns服务连接到CoreDNS进行解析,此链路为备用链路。

未注入DNS本地缓存的Pod,会通过标准的kube-dns服务链路连接到CoreDNS进行解析。

安装NodeLocal DNSCache

您可以通过组件管理或者应用目录页面安装NodeLocal DNSCache,建议您通过组件管理安装NodeLocal DNSCache。

方式一:通过组件管理安装NodeLocal DNSCache

  1. 登录容器服务管理控制台,在左侧导航栏选择集群

  2. 集群列表页面,选择目标集群名称或者目标集群右侧操作列下的更多 > 运维管理 > 组件管理

  3. 组件管理页面,单击网络页签,找到ACK NodeLocal DNSCache

  4. 单击ACK NodeLocal DNSCache的安装,在弹出的对话框中单击确定

方式二:通过应用目录安装NodeLocal DNSCache

  1. 登录容器服务管理控制台,在左侧导航栏选择市场 > 应用市场

  2. 应用市场页面单击应用目录页签,然后搜索并选中ack-node-local-dns

  3. ack-node-local-dns页面,单击一键部署

  4. 创建面板中,选择集群和命名空间,然后单击下一步

  5. 参数配置页面,设置相应参数,然后单击确定

    需设置的参数说明如下表。

    参数

    描述

    获取路径

    upstream_ip

    kube-system命名空间下 kube-dns服务的ClusterIP。NodeLocal DNSCache通过该服务与CoreDNS通信来解析集群内域名。

    如果您需要指定不同的上游DNS服务器,可以修改此参数。

    clusterDomain

    集群主域名。

    查看节点上kubelet进程的--cluster-domain参数,默认为cluster.local

在应用中使用NodeLocal DNSCache

说明

NodeLocal DNSCache默认不会部署至Master节点。如果您的业务需要部署至Master节点,且您的Master节点设置了污点,您需要修改命名空间kube-system下node-local-dns DaemonSet的污点容忍。

为了将应用原本请求CoreDNS的流量改为由DNS缓存DaemonSet代理,需要将Pod内部的nameservers配置成169.254.20.10和kube-dns对应的IP地址,您有以下几种方式可以选择:

  • 方式一:借助DNSConfig动态注入控制器在Pod创建时配置DNSConfig自动注入,推荐使用此方式。

  • 方式二:创建Pod时手动指定DNSConfig。

  • 方式三:修改kubelet参数,并重启节点kubelet。存在业务中断风险,不推荐使用此方式。

方式一:配置DNSConfig自动注入

DNSConfig动态注入控制器可用于自动注入DNSConfig至新建的Pod中,避免您手工配置Pod YAML进行注入。本应用默认会监听包含node-local-dns-injection=enabled标签的命名空间中新建Pod的请求,您可以通过以下命令给命名空间打上Label标签。

kubectl label namespace default node-local-dns-injection=enabled
说明
  • 上述命令仅会开启default命名空间的自动注入,如需对其他命名空间开启自动注入,则需要替换default为目标命名空间名称。

  • 在命名空间DNSConfig自动注入开启的情况下,如需对部分Pod进行豁免(即不进行注入),可以调整其Pod Template中Labels标签字段,加上node-local-dns-injection=disabled标签。

  • ECI不支持NodeLocal DNSCache。当Deployment动态弹性扩容至ECI节点时,ECI上Pod会因无法连通NodeLocal DNSCache导致域名解析超时,此时必须对整个Deployment进行注入豁免,可以调整其Pod Template中的Labels标签字段加上node-local-dns-injection=disabled

开启自动注入后,您创建的Pod会被增加以下字段,为了最大程度上保证业务DNS请求高可用,nameservers中会额外加入kube-dns的ClusterIP地址作为备份的DNS服务器。

dnsConfig:
  nameservers:
  - 169.254.20.10
  - 172.21.0.10
  options:
  - name: ndots
    value: "3"
  - name: attempts
    value: "2"
  - name: timeout
    value: "1"
  searches:
  - default.svc.cluster.local
  - svc.cluster.local
  - cluster.local
dnsPolicy: None

Pod在同时满足以下条件时,才会自动注入DNS缓存。如果您的Pod容器未注入DNS缓存服务器的IP地址,请检查Pod是否未满足以下条件。

  • 新建Pod不位于kube-system和kube-public命名空间。

  • 新建Pod所在命名空间的Labels标签包含node-local-dns-injection=enabled

  • 新建Pod所在命名空间的Labels不包含ECI Pod相关标签,例如virtual-node-affinity-injectionecialibabacloud.com/eci等。

  • 新建Pod没有被打上ecialibabacloud.com/eci等ECI相关标签,或打上禁用DNS注入node-local-dns-injection=disabled标签。

  • 新建Pod的网络为hostNetwork且DNSPolicy为ClusterFirstWithHostNet,或Pod为非hostNetwork且DNSPolicy为ClusterFirst

方式二:手动指定DNSConfig

如果不适用Admission Webhook Deployment自动注入,您可以通过修改Pod进行手动指定DNSConfig。

apiVersion: v1
kind: Pod
metadata:
  name: alpine
  namespace: default
spec:
  containers:
  - image: alpine
    command:
      - sleep
      - "10000"
    imagePullPolicy: Always
    name: alpine
  dnsPolicy: None
  dnsConfig:
    nameservers: ["169.254.20.10","172.21.0.10"]
    searches:
    - default.svc.cluster.local
    - svc.cluster.local
    - cluster.local
    options:
    - name: ndots
      value: "3"
    - name: attempts
      value: "2"
    - name: timeout
      value: "1"
  • dnsPolicy:必须为None

  • nameservers:配置成169.254.20.10和kube-dns的ClusterIP对应的IP地址。

  • searches:设置搜索域,保证集群内部域名能够被正常解析。

  • ndots:默认为5,可以适当降低ndots以提升解析效率。更多信息,请参见resolv.conf

方式三:配置kubelet启动参数

kubelet通过--cluster-dns--cluster-domain两个参数来全局控制Pod DNSConfig。在/etc/systemd/system/kubelet.service.d/10-kubeadm.conf 配置文件中需要增加一个--cluster-dns参数,设置值为链路本地地址169.254.20.10。修改后执行sudo systemctl daemon-reloadsudo systemctl restart kubelet来生效。

--cluster-dns=169.254.20.10 --cluster-dns=<kube-dns ip> --cluster-domain=<search domain>
  • cluster-dns:部署Pod时,默认采用的DNS服务器地址,默认只引用了`kube-dns` 的服务IP,需要增加一个对链路本地地址169.254.20.10的引用。

  • cluster-domain:部署Pod时,默认采用的DNS搜索域,保持原有搜索域即可,一般为`cluster.local`

配置应用使用NodeLocal DNSCache示例

通过在default命名空间下部署Deployment类型示例应用,演示如何配置应用使用NodeLocal DNSCache。

  1. 执行以下命令,给接入NodeLocal DNSCache的应用所在的命名空间(default)设置标签。

    kubectl label namespace default node-local-dns-injection=enabled
    重要

    Admission Controller会忽略kube-system和kube-public命名空间下的应用,请勿在这两个命名空间下进行自动注入dnsConfig操作。

  2. 在集群的default命名空间下部署示例应用。

    1. 使用以下YAML模板创建名为ubuntu-deployment的示例应用。

      apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
      kind: Deployment
      metadata:
        name: ubuntu
        labels:
          app: ubuntu
      spec:
        replicas: 2
        selector:
          matchLabels:
            app: ubuntu
        template:
          metadata:
            labels:
              app: ubuntu
          spec:
            containers:
            - name: ubuntu
              image: ubuntu
              command: ["sh", "-c"]
              args: ["sleep 100000"]
    2. 执行以下命令,使示例应用在集群中生效。

      kubectl apply -f ubuntu-deployment.yaml

      预期输出:

      deployment.apps/ubuntu created
    3. 执行以下命令,查看应用信息。

      kubectl get deployment ubuntu

      预期输出:

      NAME     READY   UP-TO-DATE   AVAILABLE   AGE
      ubuntu   2/2     2            2           7s
  3. 查看是否成功注入dnsConfig

    1. 执行以下命令,查看Pod信息。

      kubectl get pods

      预期输出:

      NAME                      READY   STATUS    RESTARTS   AGE
      ubuntu-766448f68c-m****   1/1     Running   0          4m39s
      ubuntu-766448f68c-w****   1/1     Running   0          4m39s
    2. 执行以下命令,查看Pod的dnsConfig是否已经接入NodeLocal DNSCache。

      kubectl get pod ubuntu-766448f68c-m**** -o=jsonpath='{.spec.dnsConfig}'

      预期输出:

      map[nameservers:[169.254.20.10 172.21.0.10] options:[map[name:ndots value:5]] searches:[default.svc.cluster.local svc.cluster.local cluster.local]]

      当输出以上内容时,说明成功为应用接入NodeLocal DNSCache。

      开启自动注入后,您创建的Pod会被增加以下字段,为了最大程度上保证业务DNS请求高可用,nameservers中会额外加入kube-dns服务的ClusterIP地址(172.21.0.10)作为备份的DNS服务器。

        dnsConfig:
          nameservers:
          - 169.254.20.10
          - 172.21.0.10
          options:
          - name: ndots
            value: "3"
          - name: attempts
            value: "2"
          - name: timeout
            value: "1"
          searches:
          - default.svc.cluster.local
          - svc.cluster.local
          - cluster.local
        dnsPolicy: None

升级NodeLocal DNSCache

如果您是在组件管理页面安装NodeLocal DNSCache,您需要在组件管理页面升级NodeLocal DNSCache。如果您是在应用目录页面安装NodeLocal DNSCache,您需要在Helm页面卸载NodeLocal DNSCache,然后再重新安装NodeLocal DNSCache。

通过组件管理页面升级NodeLocal DNSCache

  1. 登录容器服务管理控制台,在左侧导航栏选择集群

  2. 集群列表页面,单击目标集群名称,然后在左侧导航栏,选择运维管理 > 组件管理

  3. 组件管理页面单击NodeLocal DNSCache下的升级,在弹出的对话框中单击确定

    说明
    • 若您对node-local-dns DaemonSet进行过污点容忍等修改操作,升级时污点容忍等操作将会被覆盖,升级后需要再次设置。

    • 如果升级NodeLocal DNSCache失败,您需要根据操作异常码查找对应的问题,查看问题原因和解决方案。详细描述,请参见组件异常问题排查

通过应用目录页面升级NodeLocal DNSCache

如果您是通过应用目录页面安装NodeLocal DNSCache,您可以先卸载NodeLocal DNSCache,再重新安装。具体操作,请参见卸载NodeLocal DNSCache安装NodeLocal DNSCache

卸载NodeLocal DNSCache

如果您是在组件管理页面安装NodeLocal DNSCache,您需要在组件管理页面卸载NodeLocal DNSCache。如果您是在应用目录页面安装NodeLocal DNSCache,您需要在Helm页面卸载NodeLocal DNSCache。

通过组件管理页面卸载NodeLocal DNSCache

  1. 登录容器服务管理控制台,在左侧导航栏选择集群

  2. 集群列表页面,单击目标集群名称,然后在左侧导航栏,选择运维管理 > 组件管理

  3. 组件管理页面单击NodeLocal DNSCache下的卸载,在弹出的对话框中单击确定

    说明

    卸载后所有解析流量会请求至CoreDNS,建议提前对CoreDNS副本数进行扩容。

通过应用目录页面卸载NodeLocal DNSCache

  1. 卸载前检查。

    1. 登录容器服务管理控制台,在左侧导航栏选择集群

    2. 集群列表页面,单击目标集群名称,然后在左侧导航栏,选择应用 > Helm

    3. Helm页面单击ack-node-local-dns-default

    4. 单击参数配置页签,检查参数。

      • 如果本地监听IP地址(local_dns_ip)等同于kube-dns的ClusterIP地址,则您可以执行步骤2卸载NodeLocal DNSCache。

      • 如果高可用开关(high_availability)为打开状态,且本地监听IP地址(local_dns_ip)为169.254.20.10。则您可以执行步骤2卸载NodeLocal DNSCache。

      • 如果参数不满足以上条件,请按照以下流程进行卸载:

        1. 执行kubectl get ns -o yaml命令,检查哪些命名空间被打上了node-local-dns-injection=enabled的标签,并将标签删除。

        2. 执行kubectl get pod -o yaml命令,检查哪些业务Pod被注入DNSConfig,删除这些Pod并重建。

        3. 执行步骤2卸载NodeLocal DNSCache。

  2. 卸载NodeLocal DNSCache。

    1. 在控制台左侧导航栏,单击集群

    2. 集群列表页面,单击目标集群名称,然后在左侧导航栏,选择应用 > Helm

    3. Helm页面单击ack-node-local-dns-default操作列的删除,在弹出的对话框中选中清除发布记录,然后单击确定

修改Terway配置

  1. 执行以下命令,查看Terway配置文件。

    kubectl -n kube-system edit cm eni-config -o yaml
  2. 检查Terway配置文件。

    • 检查配置文件中eniip_virtual_type字段是否开启IPVLAN模式。如果配置文件中此项不存在或不是IPVLAN,则您不需要按后续步骤进行配置,可以直接安装NodeLocal DNSCache。具体操作,请参见安装NodeLocal DNSCache

    • 检查配置文件中是否已配置host_stack_cidrs字段。如果配置文件中已配置host_stack_cidrs 字段,则您不需要按后续步骤进行配置,可以直接安装NodeLocal DNSCache。具体操作,请参见安装NodeLocal DNSCache

  3. 在Terway配置文件中添加host_stack_cidrs字段,并输入网段169.254.20.10/32,保存并退出。

     10-terway.conf: |
      {
        "cniVersion": "0.3.0",
        "name": "terway",
        "eniip_virtual_type": "IPVlan",
        "host_stack_cidrs": ["169.254.20.10/32"],
        "type": "terway"
      }
  4. 执行以下命令,查看当前Terway的所有DaemonSet容器组。

    kubectl -n kube-system get pod | grep terway-eniip

    预期输出:

    terway-eniip-7****         2/2     Running   0          30m
    terway-eniip-s****         2/2     Running   0          30m
  5. 执行以下命令,触发Terway容器组重建。

     kubectl -n kube-system delete pod terway-eniip-7**** terway-eniip-s****
  6. 登录任意集群节点,执行以下命令,查看Terway配置文件。

    如果Terway配置文件包含添加的网段,则说明配置成功。

    cat /etc/cni/net.d/*

    预期输出:

     {
       "cniVersion": "0.3.0",
       "name": "terway-chainer",
       "plugins": [
         {
           "eniip_virtual_type": "IPVlan",
           "host_stack_cidrs": [
             "169.254.20.10/32",
           ],
           "type": "terway"
         },
         {
           "type": "cilium-cni"
         }
       ]
     }

    所有Terway Pod重建并正常后,您可以继续安装NodeLocal DNSCache了。
