ROS CDK(Cloud Development Toolkit)是ROS推出的代码开发工具,帮助您使用少量代码实现复杂模板的资源编排效果。

背景信息

  • ROS CDK已经在github上开源。
  • ROS CDK⽀持阿⾥云60种服务、276种资源。
  • ROS CDK⽀持JavaScript、TypeScript和Java三种编程语⾔。

安装CLI

CLI⼯具提供了便捷使⽤ROS CDK的能力。以下示例将在CentOS 8.2 64位的系统上安装CLI。

  1. 执行以下命令,安装CLI。
    # 由于ROS CDK使用TypeScript开发,因此需要安装相关软件包。
    # 安装Node.js、npm、tsc、lerna。
    yum install -y nodejs
    npm install typescript -g
    npm install lerna -g
    # 安装ros-cdk-cli。
    npm install @alicloud/ros-cdk-cli -g
  2. 执行以下命令,查看ROS CDK功能列表。
    ros-cdk

    执行命令后,输出以下内容:

    Usage: ros-cdk COMMAND

    Commands:
      ros-cdk init [TEMPLATE]         Create a new, empty CDK project from a
                                      template. Invoked without TEMPLATE, the app
                                      template will be used.
      ros-cdk list [STACKS..]         Lists all stacks in the app      [aliases: ls]
      ros-cdk synthesize [STACKS..]   Synthesizes and prints the ROS template for
                                      this stack                    [aliases: synth]
      ros-cdk deploy [STACKS..]       Deploys the stack(s) named STACKS to ROS into
                                      your alicloud account
      ros-cdk diff [STACKS..]         Compares the specified stack with the deployed
                                      stack or a local template file, and returns
                                      with status 1 if any difference is found
      ros-cdk destroy [STACKS..]      Destroy the stack(s) named STACKS
      ros-cdk event [STACK..]         Get resource events within the resource STACK
      ros-cdk resource [STACKS..]     Get resources in the resource STACKS
      ros-cdk list-stacks [STACKS..]  Get resources in the resource STACKS
      ros-cdk load-config             Load Aliyun CLI config to CDK.
      ros-cdk config                  Set your alicloud account configuration.

    Options:
      --json, -j       Use JSON output instead of YAML when templates are printed to
                       STDOUT                             [boolean] [default: false]
      --ignore-errors  Ignores synthesis errors, which will likely produce an
                       invalid output                     [boolean] [default: false]
      --trace          Print trace for stack warnings                      [boolean]
      --strict         Do not construct stacks with warnings               [boolean]
      --version        Show version number                                 [boolean]
      -h, --help       Show help                                           [boolean]

    If your app has a single stack, there is no need to specify the stack name

    If one of cdk.json or ~/.cdk.json exists, options specified there will be used
    as defaults. Settings in cdk.json take precedence.

    命令说明如下表所示:

    命令 说明
    init 初始化ROS CDK⼯程。
    list(ls) 列出⼯程中的所有资源栈。
    synthesize(synth) 由代码⽣成资源栈模板。
    deploy 通过ROS部署资源栈。
    diff 对⽐模板的差异。
    destroy 通过ROS服务删除资源栈。
    event 通过ROS服务查询资源栈事件。
    resource 通过ROS服务查询资源栈资源列表。
    list-stacks 通过ROS服务查询资源栈列表。
    load-config 从阿里云CLI获取阿里云账号信息。
    config 配置阿⾥云账号信息。

使用示例

本文以TypeScript语言为例,为您介绍如何使用ROS CDK为资源栈添加VPC。

  1. 初始化工程。
    1. 执行以下命令,创建工程目录并初始化工程。
      # 创建工程目录,目录名为工程名。
      mkdir demo
      cd demo
      # 初始化工程,使用TypeScript语言。
      ros-cdk init --language=typescript --generate-only=true
    2. 执行以下命令,为工程安装依赖。
      # 安装工程所需依赖包。
      npm install
    3. 执行以下命令,查看工程结构。
      tree -I "node_modules"

      执行命令后,输出以下内容:

      .
      ├── bin
      │   └── demo.ts
      ├── cdk.json
      ├── jest.config.js
      ├── lib
      │   └── demo-stack.ts
      ├── package.json
      ├── package-lock.json
      ├── README.md
      ├── test
      │   └── demo.test.ts
      └── tsconfig.json

      3 directories, 9 files

      工程结构说明如下:

      • bin/demo.ts:入口。

        示例中创建了一个应用(类型为ros.App)和一个资源栈(类型为DemoStack,名称为DemoStack),并将资源栈添加到应用中。demo.ts文件内容如下:

        说明 一个工程有且仅有一个应用。
        #!/usr/bin/env node
        import * as ros from '@alicloud/ros-cdk-core';
        import { DemoStack } from '../lib/demo-stack';
        const app = new ros.App({outdir: './cdk.out'});
        new DemoStack(app, 'DemoStack');
      • ib/demo-stack.ts:DemoStack的定义。

        您可以将资源添加到资源栈中,动态构建资源栈。初始化生成的代码中,只为资源栈添加了描述信息。demo-stack.ts文件内容如下:

        import * as ros from '@alicloud/ros-cdk-core';
        export class DemoStack extends ros.Stack {
          constructor(scope: ros.Construct, id: string, props?: ros.StackProps) {
            super(scope, id, props);
            new ros.RosInfo(this, ros.RosInfo.description, "This is the simple ros cdk app example.");
            // The code that defines your stack goes here
          }
        }
      • test/demo.test.ts:单元测试。

        用于验证构建资源栈的逻辑是否符合预期。demo.test.ts文件内容如下:

        import { expect as expectCDK, matchTemplate, MatchStyle } from '@alicloud/ros-cdk-assert';
        import * as ros from '@alicloud/ros-cdk-core';
        import * as Demo from '../lib/demo-stack';
        test('Stack with version.', () => {
          const app = new ros.App();
          // WHEN
          const stack = new Demo.DemoStack(app, 'MyTestStack');
          // THEN
          expectCDK(stack).to(
            matchTemplate(
              {
                ROSTemplateFormatVersion: '2015-09-01',
                Description: "This is the simple ros cdk app example."
              },
              MatchStyle.EXACT,
            ),
          );
        });
  2. 为资源栈添加一个VPC。
    1. 修改package.json文件,在dependencies中增加@alicloud/ros-cdk-ecs的依赖。
      {
        "name": "demo",
        "version": "0.1.0",
        "bin": {
          "demo": "bin/demo.js"
        },
        "scripts": {
          "build": "tsc",
          "test": "jest"
        },
        "devDependencies": {
          "@types/jest": "^25.2.1",
          "@types/node": "10.17.5",
          "typescript": "^3.9.7",
          "jest": "^25.5.0",
          "ts-jest": "^25.3.1",
          "ts-node": "^8.1.0",
          "babel-jest": "^26.6.3",
          "@babel/core": "^7.12.9",
          "@babel/preset-env": "7.12.7",
          "@babel/preset-typescript": "^7.12.7",
          "@alicloud/ros-cdk-assert": "^1.0.0"
        },
        "dependencies": {
          "@alicloud/ros-cdk-core": "^1.0.0",
          "@alicloud/ros-cdk-ecs": "^1.0.0"
        }
      }
    2. 执行以下命令,为工程安装新依赖。
      # 安装工程所需依赖包。
      npm install
    3. 修改lib/demo-stack.ts文件,增加一个VPC。
      import * as ros from '@alicloud/ros-cdk-core';
      import * as ecs from '@alicloud/ros-cdk-ecs';
      export class DemoStack extends ros.Stack {
        constructor(scope: ros.Construct, id: string, props?: ros.StackProps) {
          super(scope, id, props);
          new ros.RosInfo(this, ros.RosInfo.description, "This is the simple ros cdk app example.");
          // The code that defines your stack goes here
          new ecs.Vpc(this, 'vpc-from-ros-cdk', {
            vpcName: 'test-ros-cdk',
            cidrBlock: '10.0.0.0/8',
            description: 'This is ros cdk test'
         });
        }
      }
    4. 执行以下命令,查看模板。
      ros-cdk synth --json

      执行命令后,输出以下内容:

      {
        "Description": "This is the simple ros cdk app example.",
        "ROSTemplateFormatVersion": "2015-09-01",
        "Resources": {
          "vpc-from-ros-cdk": {
            "Type": "ALIYUN::ECS::VPC",
            "Properties": {
              "CidrBlock": "10.0.0.0/8",
              "Description": "This is ros cdk test",
              "EnableIpv6": false,
              "VpcName": "test-ros-cdk"
            }
          }
        }
      }
    5. 修改test/demo.test.ts文件,确保单元测试与代码一致。
      import { expect as expectCDK, matchTemplate, MatchStyle } from '@alicloud/ros-cdk-assert';
      import * as ros from '@alicloud/ros-cdk-core';
      import * as Demo from '../lib/demo-stack';
      test('Stack with version.', () => {
        const app = new ros.App();
        // WHEN
        const stack = new Demo.DemoStack(app, 'MyTestStack');
        // THEN
        expectCDK(stack).to(
          matchTemplate(
            {
              "Description": "This is the simple ros cdk app example.",
              "ROSTemplateFormatVersion": "2015-09-01",
              "Resources": {
                "vpc-from-ros-cdk": {
                  "Type": "ALIYUN::ECS::VPC",
                  "Properties": {
                    "CidrBlock": "10.0.0.0/8",
                    "Description": "This is ros cdk test",
                    "EnableIpv6": false,
                    "VpcName": "test-ros-cdk"
                  }
                }
              }
            },
            MatchStyle.EXACT,
          ),
        );
      });
    6. 执行以下命令,进行单元测试。
      npm test

      执行命令后,输出以下内容:

      > demo@0.1.0 test /root/demo
      > jest
       PASS  test/demo.test.ts
        ✓ Stack with version. (136ms)
      Test Suites: 1 passed, 1 total
      Tests:       1 passed, 1 total
      Snapshots:   0 total
      Time:        2.988s, estimated 3s
      Ran all test suites.
  3. 通过ROS服务部署资源栈。
    1. 配置ROS阿里云账号信息。
      1. 执行ros-cdk config命令。
        ros-cdk config
      2. 根据界面提示输入配置信息。
        endpoint(optional, default:https://ros.aliyuncs.com):
        defaultRegionId(optional, default:cn-hangzhou):

        [1] AK
        [2] StsToken
        [3] RamRoleArn
        [4] EcsRamRole
        [0] CANCEL

        Authenticate mode [1...4 / 0]: 1
        accessKeyId:****************
        accessKeySecret:******************************

         ✅ Your cdk configuration has been saved successfully!

        配置内容说明如下:

        • endpoint:ROS服务地址。默认值为https://ros.aliyuncs.com。
        • defaultRegionId:ROS资源栈部署的地域。默认值为cn-hangzhou。
        • Authenticate mode:鉴权方式。本示例的鉴权方式为AccessKey,您需要输入accessKeyId和accessKeySecret。
    2. 执行以下命令,通过ROS部署资源栈。
      ros-cdk deploy

      执行命令后,输出以下内容:

       ✅ The deployment(create stack) has completed!
      RequestedId: BC963C80-054D-41A0-87E7-001E0AB7B1BA
      StackId: 0714be3a-0713-4b7d-b7aa-************
    3. 登录资源编排控制台,在左侧导航栏单击资源栈,查看资源栈状态。

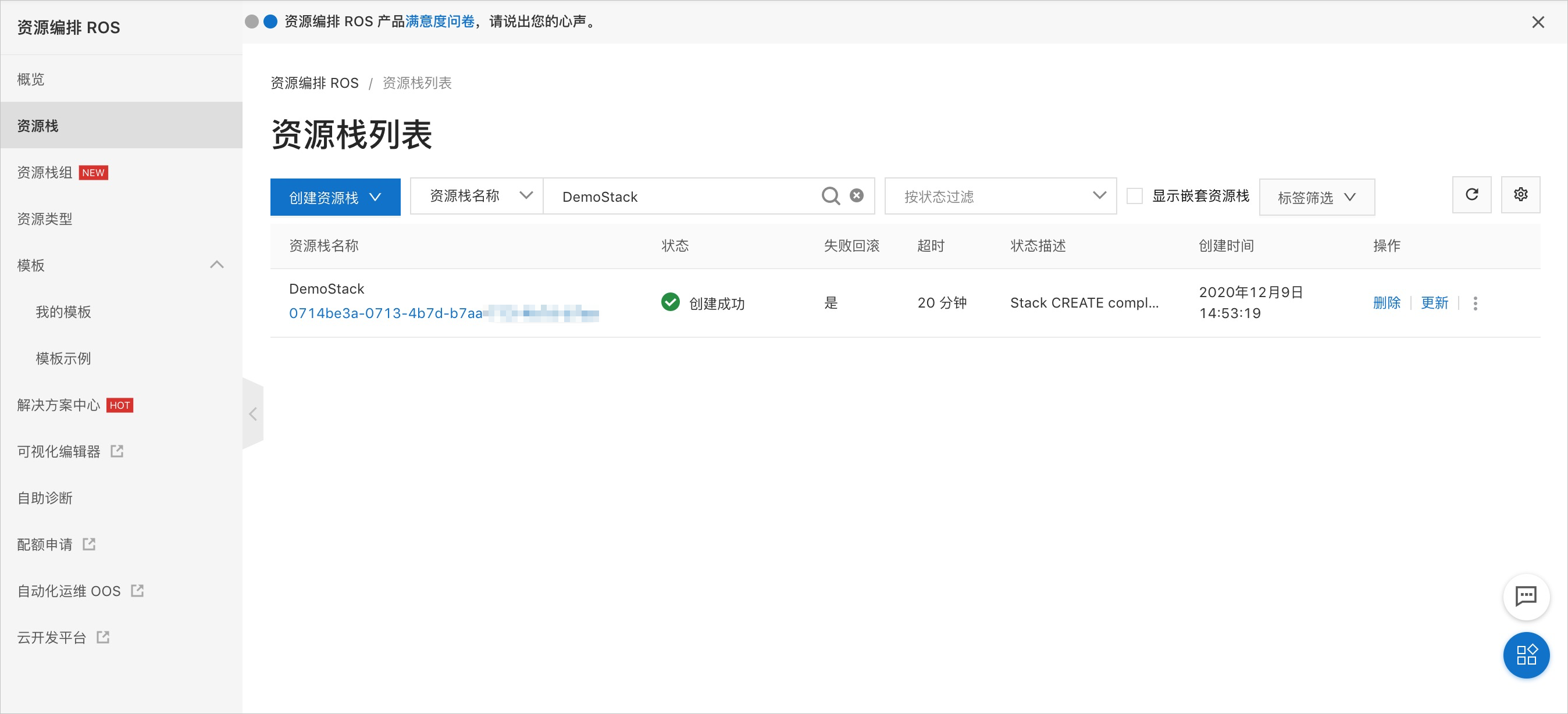

      资源栈状态列显示创建成功,表示名为DemoStack的资源栈已经创建成功。资源栈
  4. (可选)更改VPC名称并在VPC中创建VSwitch。
    通过ROS CDK可以实现更为复杂的功能,本示例中计划实现以下功能:
    • 更改VPC名称:将VPC名称从test-ros-cdk更改为test-ros-cdk-vpc
    • 在VPC中创建3个VSwitch:3个VSwitch有不同的名称,属于不同的可用区和网段。
    1. 修改lib/demo-stack.ts文件。
      import * as ros from '@alicloud/ros-cdk-core';
      import * as ecs from '@alicloud/ros-cdk-ecs';
      export class DemoStack extends ros.Stack {
        constructor(scope: ros.Construct, id: string, props?: ros.StackProps) {
          super(scope, id, props);
          new ros.RosInfo(this, ros.RosInfo.description, "This is the simple ros cdk app example.");
          // The code that defines your stack goes here
         const vpc = new ecs.Vpc(this, 'vpc-from-ros-cdk', {
            vpcName: 'test-ros-cdk-vpc',
            cidrBlock: '10.0.0.0/8',
            description: 'This is ros cdk test'
          });
          for (let i = 0; i < 3; i++) {
            new ecs.VSwitch(this, `vsw-from-ros-cdk-${i}`, {
              vpcId: vpc.attrVpcId,
              zoneId: ros.Fn.select(`${i}`, ros.Fn.getAzs(ros.RosPseudo.region)),
              vSwitchName: `test-ros-cdk-vsw-${i}`,
              cidrBlock: `10.0.${i}.0/24`,
            });
          }
        }
      }

      修改说明如下:

      • 通过修改vpcName的取值,为VPC更改名称。
      • 通过for循环创建VSwitch,极大地减少了代码量。
      • 通过使用vpc.attrVpcId获取VPC的ID。
      • 通过Fn.getAzs函数配合伪参数RosPseudo.region获取可用区列表。
    2. 修改test/demo.test.ts文件,让单元测试与代码一致,并执行npm test命令进行单元测试。
      具体操作,请参见步骤2。
    3. 执行ros-cdk diff命令,查看变更情况。
      ros-cdk diff

      执行命令后,输出以下内容:

      Stack DemoStack
      Resources
      [+] ALIYUN::ECS::VSwitch vsw-from-ros-cdk-0/vsw-from-ros-cdk-0 vsw-from-ros-cdk-0
      [+] ALIYUN::ECS::VSwitch vsw-from-ros-cdk-1/vsw-from-ros-cdk-1 vsw-from-ros-cdk-1
      [+] ALIYUN::ECS::VSwitch vsw-from-ros-cdk-2/vsw-from-ros-cdk-2 vsw-from-ros-cdk-2
      [~] ALIYUN::ECS::VPC vpc-from-ros-cdk/vpc-from-ros-cdk vpc-from-ros-cdk
       └─ [~] VpcName
           ├─ [-] test-ros-cdk
           └─ [+] test-ros-cdk-vpc
    4. 执行以下命令,通过ROS部署资源栈。
      ros-cdk deploy

      执行命令后,输出以下内容:

       ✅ The deployment(update stack) has completed!
      RequestedId: 15E99FD6-968E-47AA-9CD2-82FA6E87C08E
      StackId: 0714be3a-0713-4b7d-b7aa-************
    5. 登录资源编排控制台,在左侧导航栏单击资源栈,查看资源栈状态。

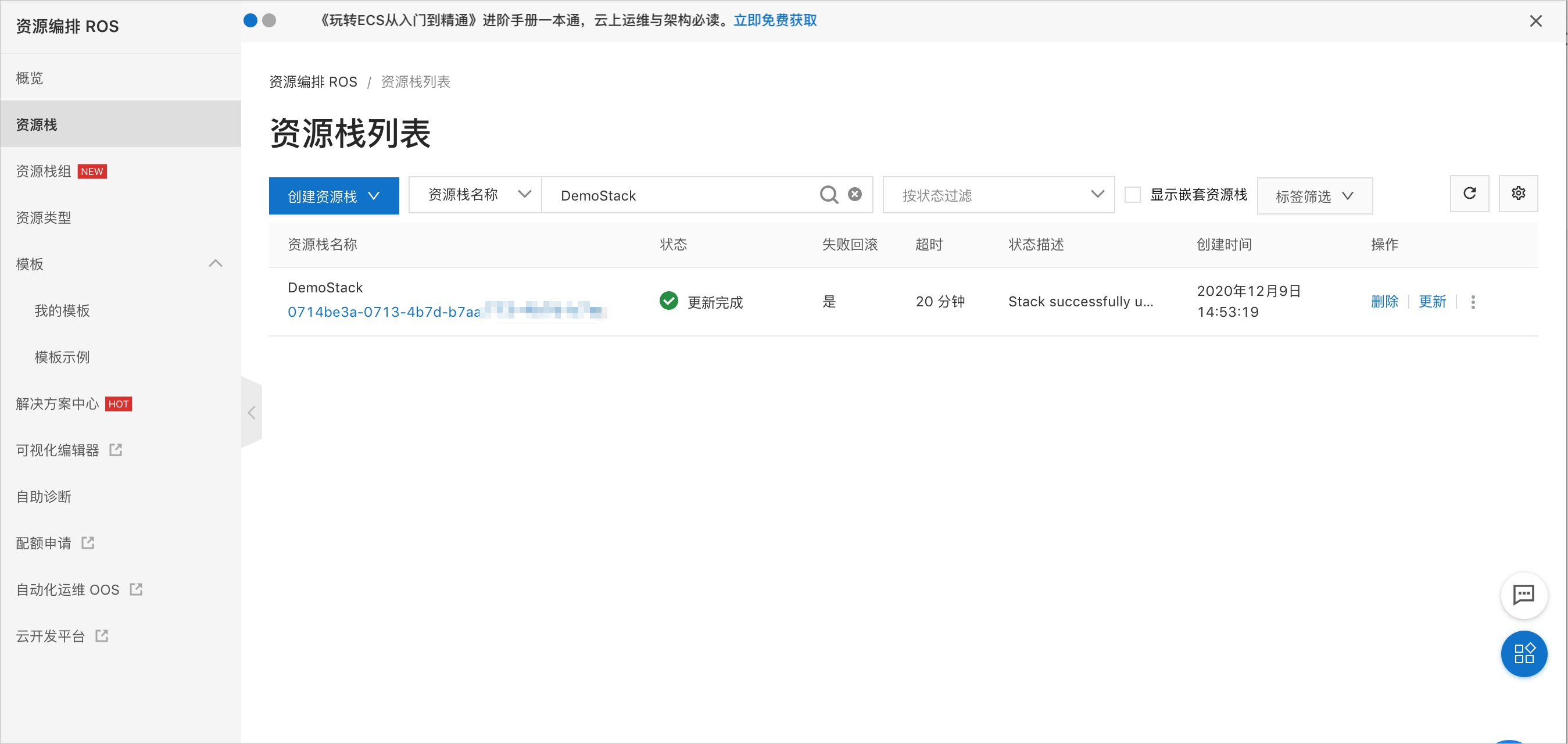

      资源栈状态列显示更新完成,表示名为DemoStack的资源栈已经更新完成。更新成功

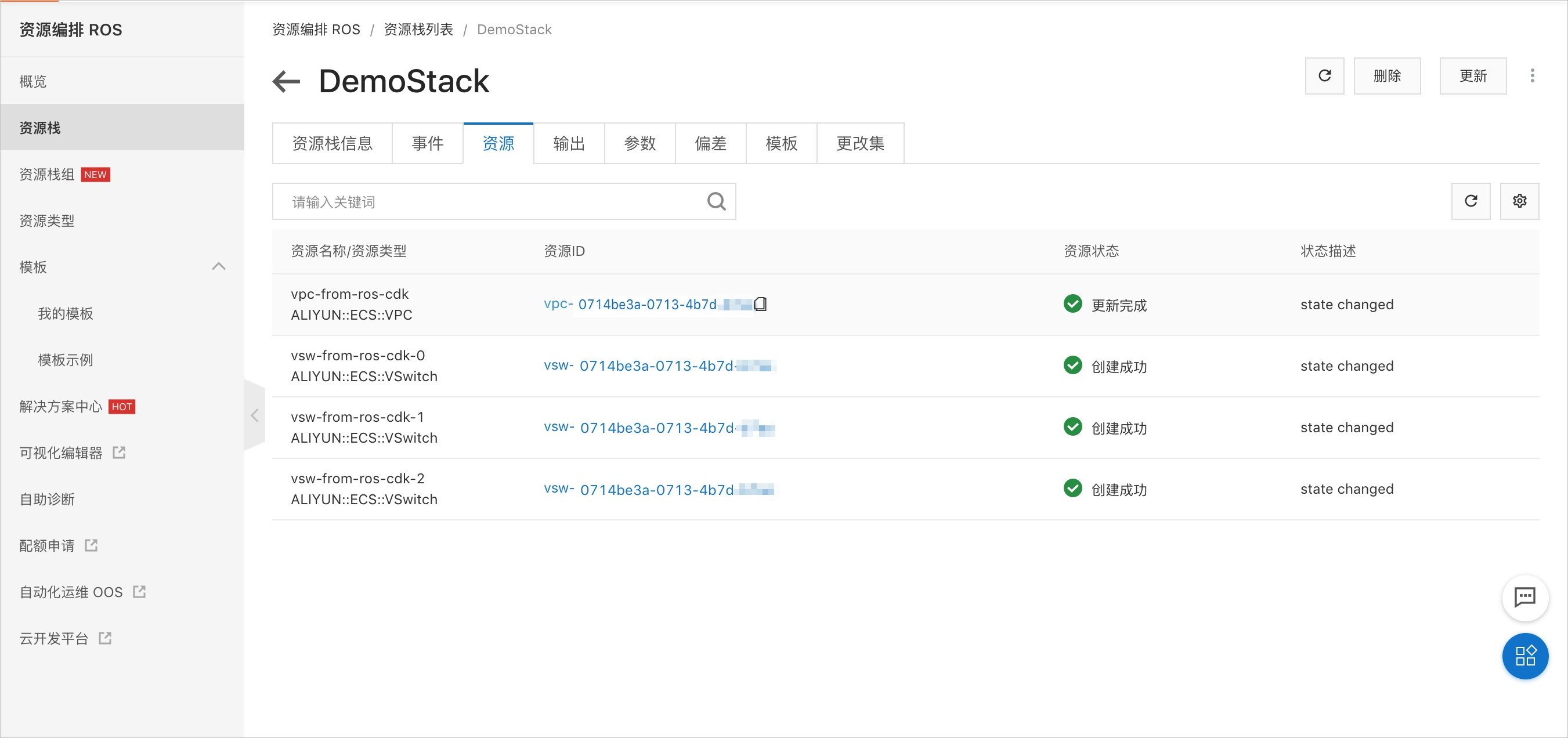

      单击资源页签,查看资源列表。本示例中有1个VPC资源和3个VSwith资源。

      资源
  5. (可选)删除资源栈。
    1. 执行以下命令,列出工程中所有资源栈。
      ros-cdk list

      执行命令后,输出以下内容:

      DemoStack deploy
    2. 执行以下命令,删除资源栈。
      ros-cdk destroy

      执行命令后,输出以下内容:

      The following stack(s) will be destroyed(Only deployed stacks will be displayed).
      DemoStack
      Please confirm.(Y/N)
      Y
       ✅ Deleted
      RequestedId: 1BF864E1-7965-4148-A302-E6ABFF806641

资源相关的npm包

资源相关的npm包如下,例如@alicloud/ros-cdk-ecs代表ECS服务。每个npm包含这个服务在ROS上所支持的所有资源类型。

您可以登录资源编排控制台,在左侧导航栏单击资源类型,查看不同服务支持的资源。

@alicloud/ros-cdk-acm
@alicloud/ros-cdk-actiontrail
@alicloud/ros-cdk-apigateway
@alicloud/ros-cdk-arms
@alicloud/ros-cdk-bss
@alicloud/ros-cdk-cas
@alicloud/ros-cdk-cdn
@alicloud/ros-cdk-cen
@alicloud/ros-cdk-cloudfw
@alicloud/ros-cdk-cms
@alicloud/ros-cdk-cr
@alicloud/ros-cdk-cs
@alicloud/ros-cdk-datahub
@alicloud/ros-cdk-dbs
@alicloud/ros-cdk-dms
@alicloud/ros-cdk-dns
@alicloud/ros-cdk-drds
@alicloud/ros-cdk-dts
@alicloud/ros-cdk-eci
@alicloud/ros-cdk-ecs
@alicloud/ros-cdk-edas
@alicloud/ros-cdk-ehpc
@alicloud/ros-cdk-elasticsearch
@alicloud/ros-cdk-emr
@alicloud/ros-cdk-ens
@alicloud/ros-cdk-ess
@alicloud/ros-cdk-fc
@alicloud/ros-cdk-fnf
@alicloud/ros-cdk-foas
@alicloud/ros-cdk-ga
@alicloud/ros-cdk-gws
@alicloud/ros-cdk-hbr
@alicloud/ros-cdk-iot
@alicloud/ros-cdk-kafka
@alicloud/ros-cdk-kms
@alicloud/ros-cdk-marketplace
@alicloud/ros-cdk-memcache
@alicloud/ros-cdk-mns
@alicloud/ros-cdk-mongodb
@alicloud/ros-cdk-mse
@alicloud/ros-cdk-nas
@alicloud/ros-cdk-oos
@alicloud/ros-cdk-oss
@alicloud/ros-cdk-ots
@alicloud/ros-cdk-polardb
@alicloud/ros-cdk-pvtz
@alicloud/ros-cdk-ram
@alicloud/ros-cdk-rds
@alicloud/ros-cdk-redis
@alicloud/ros-cdk-resourcemanager
@alicloud/ros-cdk-rocketmq
@alicloud/ros-cdk-ros
@alicloud/ros-cdk-sae
@alicloud/ros-cdk-sag
@alicloud/ros-cdk-slb
@alicloud/ros-cdk-sls
@alicloud/ros-cdk-uis
@alicloud/ros-cdk-vpc
@alicloud/ros-cdk-vs
@alicloud/ros-cdk-waf
