容器服务 Kubernetes 版 ACK:通过使用自动创建SLB的服务公开应用

更新时间:Feb 28, 2024

当您没有可用的SLB时,Cloud Controller Manager(CCM)组件可以为LoadBalancer类型服务自动创建SLB,并对其进行管理。本文以Nginx应用为例,介绍如何通过使用自动创建SLB的服务来公开应用。

注意事项

  • CCM只为Type=LoadBalancer类型的服务配置SLB。对于非LoadBalancer类型的服务,则不会为其配置负载均衡。

    重要

    Type=LoadBalancer的服务变更为其他类型时,CCM会删除为该SLB添加的配置,从而造成无法通过该SLB访问服务。

  • CCM使用声明式API,会在一定条件下自动根据服务的配置刷新SLB配置。您自行在SLB控制台上修改的配置均存在被覆盖的风险。

    重要

    请勿在SLB控制台上手动修改Kubernetes创建并维护的SLB的任何配置,否则有配置丢失的风险,造成服务不可访问。

  • 已创建的LoadBalancer类型Service不支持重新指定SLB。如果您需要更换SLB,请重新创建Service。

SLB配额限制

  • CCM会为Type=LoadBalancer类型的Service创建SLB。默认情况下一个用户可以保留60个SLB实例。如果需要创建的SLB数量大于60,请到配额平台提交申请

  • CCM会根据Service的配置将ECS挂载到SLB后端服务器组中。

    • 默认情况下一个ECS实例可挂载的后端服务器组的数量为50个,如果一台ECS需要挂载到更多的后端服务器组中,请到配额平台提交申请

    • 默认情况下一个SLB实例可以挂载200个后端服务器,如果需要挂载更多的后端服务器,请到配额平台提交申请

  • CCM会根据Service中定义的端口创建SLB监听。默认情况下一个SLB实例可以添加50个监听,如需添加更多监听,请到配额平台提交申请

  • 更多SLB使用限制请参见使用限制

    负载均衡SLB配额查询请参见负载均衡SLB配额管理

步骤一:部署示例应用

以下应用部署通过kubectl命令行方式进行。如果您需要通过控制台部署应用,请参见创建无状态工作负载Deployment

  1. 使用以下示例应用的YAML内容,创建名为my-nginx.yaml文件。

    apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
    kind: Deployment
    metadata:
      name: my-nginx    # 示例应用的名称。
      labels:
        app: nginx
    spec:
      replicas: 3       # 设置副本数量。
      selector:
        matchLabels:
          app: nginx     # 对应服务中Selector的值需要与其一致,才可以通过服务公开此应用。
      template:
        metadata:
          labels:
            app: nginx
        spec:
        #  nodeSelector:
        #    env: test-team
          containers:
          - name: nginx
            image: registry.aliyuncs.com/acs/netdia:latest     # 替换为您实际的镜像地址,格式为:<image_name:tags>。
            ports:
            - containerPort: 80                                # 需要在服务中暴露该端口。
  2. 执行以下命令,部署示例应用my-nginx。

    kubectl apply -f my-nginx.yaml
  3. 执行以下命令,确认示例应用状态正常。

    kubectl get deployment my-nginx

    返回结果示例:

    NAME       READY   UP-TO-DATE   AVAILABLE   AGE
    my-nginx   3/3     3            3           50s

步骤二:通过使用自动创建SLB的服务公开应用

您可以通过控制台和kubectl两种方式来创建LoadBalancer类型的服务,并通过其公开应用。

控制台方式

  1. 登录容器服务管理控制台

  2. 在控制台左侧导航栏,单击集群

  3. 集群列表页面,单击目标集群名称或者目标集群右侧操作列下的详情

  4. 在集群管理页左侧导航栏,选择网络 > 服务

  5. 服务页面,单击右上角的创建

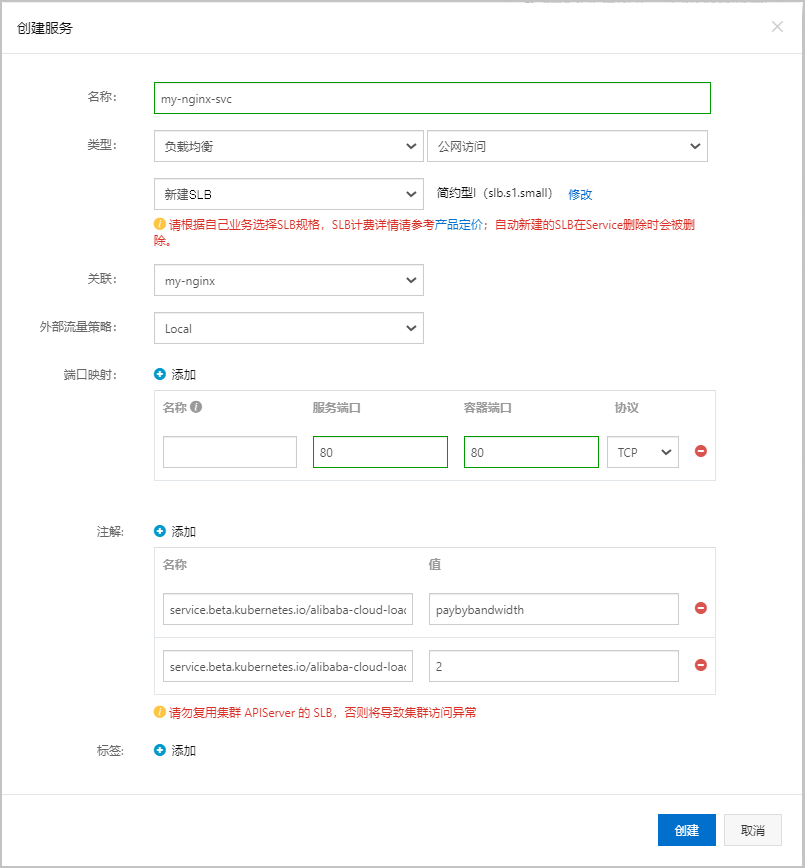

  6. 创建服务对话框中,设置服务的相关参数。

    参数

    描述

    名称

    输入服务的名称。

    类型

    选择服务类型,即服务访问的方式。依次选择:负载均衡 -> 公网访问 -> 新建SLB -> 单击修改选择所需的SLB规格。本示例使用默认规格:简约型I(slb.s1.small)。

    服务关联

    选择关联该服务要绑定的后端应用。若不进行关联部署,则不会创建相关的Endpoints对象,您也可自己进行绑定,请参见services-without-selectors

    外部流量策略

    设置外部流量策略。

    • Local:流量只发给本机的Pod。

    • Cluster:流量可以转发到集群中其他节点上的Pod。

    说明

    您的服务类型为节点端口负载均衡时,才能设置外部流量策略

    端口映射

    添加服务端口(对应Service YAML文件中的port)和容器端口(对应Service YAML文件中的targetPort),容器端口需要与后端的Pod中暴露的容器端口一致。

    注解

    为该服务添加一个注解(Annotation),配置负载均衡的参数。您可以选择自定义注解阿里云注解。更多注解请参见通过Annotation配置传统型负载均衡CLB

    标签

    为该服务添加一个标签,标识该服务。

  7. 单击确定

    服务创建成功后,在服务页面,可以看到新创建的服务。

  8. 服务页面,单击目标服务名称,进入服务详情页面,在基本信息区域,单击该服务的外部端点的,例如39.106.XX.XX:80,访问示例应用。

Kubectl方式

  1. 使用以下示例服务的YAML内容,创建名为my-nginx-svc.yaml的文件。

    selector修改为my-nginx.yaml示例应用文件中matchLabels的值(本示例为app: nginx),从而将该服务关联至后端应用。

    apiVersion: v1
    kind: Service
    metadata:
      labels:
        app: nginx
      name: my-nginx-svc
      namespace: default
    spec:
      ports:
      - port: 80
        protocol: TCP
        targetPort: 80
      selector:
        app: nginx
      type: LoadBalancer
  2. 执行以下命令创建名为my-nginx-svc的服务,并通过其公开应用。

    kubectl apply -f my-nginx-svc.yaml
  3. 执行以下命令确认LoadBalancer类型的服务创建成功。

    kubectl get svc my-nginx-svc

    返回结果示例:

    NAME           TYPE           CLUSTER-IP    EXTERNAL-IP      PORT(S)        AGE
    my-nginx-svc   LoadBalancer   172.21.5.82   39.106.XX.XX     80:30471/TCP   5m
  4. 执行curl <YOUR-External-IP>命令访问示例应用,请将YOUR-External-IP替换为上面获取到的EXTERNAL-IP地址。

    curl 39.106.XX.XX

    返回结果示例:

    <!DOCTYPE html>
    <html>
    <head>
    <title>Welcome to nginx!</title>
    <style>
        body {
            width: 35em;
            margin: 0 auto;
            font-family: Tahoma, Verdana, Arial, sans-serif;
        }
    </style>
    </head>
    <body>
    <h1>Welcome to nginx!</h1>
    <p>If you see this page, the nginx web server is successfully installed and
    working. Further configuration is required.</p>

    <p>For online documentation and support please refer to
    <a href="http://nginx.org/">nginx.org</a>.<br/>
    Commercial support is available at
    <a href="http://nginx.com/">nginx.com</a>.</p>

    <p><em>Thank you for using nginx.</em></p>
    </body>
    </html>
