使用阿里云Prometheus监控抓取MySQL数据,借助Prometheus Grafana大盘来展示MySQL数据,并创建报警,即可实现利用Prometheus监控MySQL的目的。本文以阿里云容器服务K8s集群和阿里云容器镜像服务为例,介绍如何通过Prometheus监控MySQL。

前提条件

阿里云容器服务K8s集群已接入阿里云Prometheus监控。如何接入,请参见开始使用Prometheus监控

操作流程

通过阿里云Prometheus监控MySQL的操作流程如下图所示。

How It Works

步骤一:部署应用

将Prometheus官方提供的mysqld-exporter镜像部署至容器服务K8s集群,以便抓取MySQL数据。操作步骤如下:

  1. 登录容器服务管理控制台
  2. 在左侧导航栏,选择集群
  3. 集群列表页面,找到目标集群,在其右侧操作列单击应用管理
  4. 创建容器组。
    1. 在左侧导航栏,选择工作负载 > 无状态
    2. 无状态页面,单击使用模板创建
    3. 创建页面的模板代码框输入以下内容,然后单击创建
      说明 请将<yourMySQLUsername><yourMySQLPassword><IP><port>替换为MySQL的对应值。
      apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
      kind: Deployment
      metadata:
        name: mysqld-exporter
        labels:
          app: mysqld-exporter
      spec:
        replicas: 1
        selector:
          matchLabels:
            app: mysqld-exporter
        template:
          metadata:
            labels:
              app: mysqld-exporter
          spec:
            containers:
            - name: mysqld-exporter
              imagePullPolicy: Always
              env:
                - name: DATA_SOURCE_NAME
                  value: "<yourMySQLUsername>:<yourMySQLPassword>@(<IP>:<port>)/"
              image: prom/mysqld-exporter
              ports:
              - containerPort: 9104
                name: mysqld-exporter
    无状态页面显示创建的容器组。mysqld-exporter应用
  5. 创建服务。
    1. 在左侧导航栏,选择服务与路由 > 服务
    2. 服务页面,单击使用YAML创建资源
    3. 创建页面的模板代码框输入以下内容,然后单击创建
      apiVersion: v1
      kind: Service
      metadata:
        labels:
          app: mysqld-exporter
        name: mysqld-exporter
      spec:
        ports:
        - name: mysqld-exporter
          port: 9104
          protocol: TCP
          targetPort: 9104
        type: NodePort
        selector:
          app: mysqld-exporter
    服务页面显示创建的服务。mysqld-exporter服务

步骤二:配置服务发现

配置阿里云Prometheus监控的服务发现以接收MySQL数据的操作步骤如下:

  1. 登录ARMS控制台
  2. 在左侧导航栏单击Prometheus监控
  3. Prometheus监控页面的顶部菜单栏,选择K8s集群所在的地域,并在目标集群右侧的操作列单击设置
  4. 在设置页面,单击服务发现页签,在服务发现页签下,单击ServiceMonitor页签。
  5. ServiceMonitor页签下,单击添加ServiceMonitor
  6. 添加ServiceMonitor对话框中输入以下内容,然后单击确定
    apiVersion: monitoring.coreos.com/v1
    kind: ServiceMonitor
    metadata:
      labels:
        app: mysqld-exporter
        release: p
      # 填写一个唯一名称
      name: mysqld-exporter
      # 填写目标命名空间
      namespace: default
    spec:
      endpoints:
      - interval: 30s
        # Mysqld Grafana模版ID为7362
        # 填写service.yaml中Prometheus Exporter对应的Port的Name字段的值
        port: mysqld-exporter
        # 填写Prometheus Exporter代码中暴露的地址
        path: /metrics
      namespaceSelector:
        any: true
        # Demo的命名空间
        matchLabels:
          app: mysqld-exporter
    ServiceMonitor页签下显示配置的服务发现。mysqld-exporter-ServiceMonitor

步骤三:配置大盘

配置Grafana大盘以展示数据的操作步骤如下:

  1. 打开Grafana大盘概览页
  2. 在左侧导航栏选择+ > Import
  3. Import页面的Import via grafna.com文本框,输入Prometheus提供的MySQL大盘模板的ID7362,然后在其右侧单击Load
    Import Grafana Dashboard
  4. Import页面设置以下信息,然后单击Import
    Import Grafana Dashboard with Options
    1. Name文本框中输入自定义的大盘名称。
    2. Folder下拉列表中选择您的阿里云容器服务K8s集群。
    3. prometheus下拉列表中选择您的阿里云容器服务K8s集群。

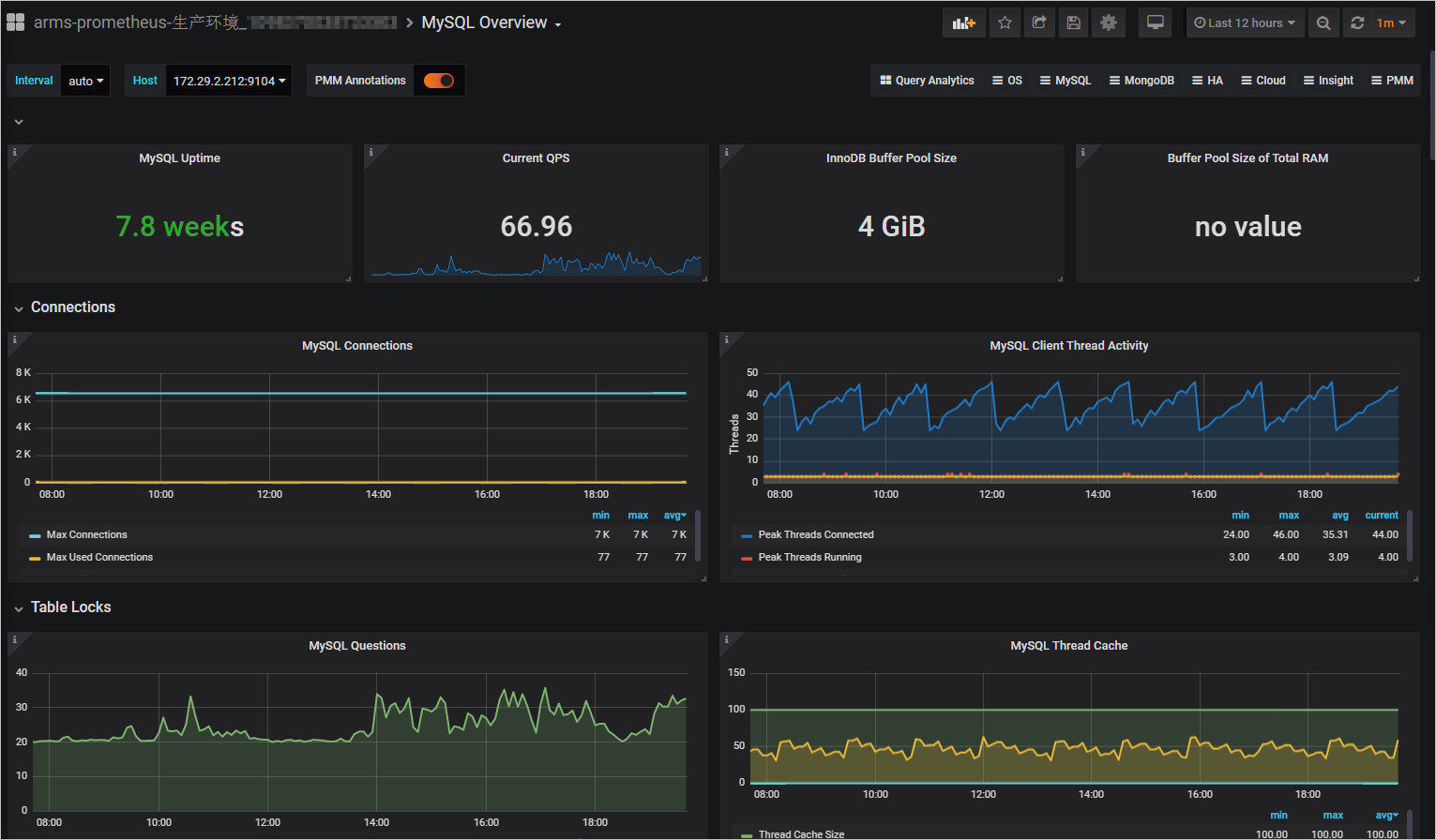

    配置完毕后的Grafana大盘如图所示。ARMS Prometheus Grafana MySQL

步骤四:创建Prometheus监控报警

为监控指标创建报警的操作步骤如下:

  1. 登录ARMS控制台
  2. 在左侧导航栏,选择Prometheus监控
  3. Prometheus监控页面的顶部菜单栏,选择K8s集群所在的地域,单击目标K8s集群的名称。
  4. 在左侧导航栏,选择报警配置
  5. 在报警配置页面右上角,单击创建报警
  6. 创建报警面板,执行以下操作:
    1. 可选:告警模板下拉列表,选择模板。
    2. 规则名称文本框,输入规则名称,例如:网络接收压力报警。
    3. 告警表达式文本框,输入告警表达式需。例如:(sum(rate(kube_state_metrics_list_total{job="kube-state-metrics",result="error"}[5m])) / sum(rate(kube_state_metrics_list_total{job="kube-state-metrics"}[5m]))) > 0.01
      注意 PromQL语句中包含的$符号会导致报错,您需要删除包含$符号的语句中=左右两边的参数及=。例如:将sum (rate (container_network_receive_bytes_total{instance=~"^$HostIp.*"}[1m]))修改为sum (rate (container_network_receive_bytes_total[1m]))
    4. 持续时间文本框,输入时间,例如:1分钟。
    5. 告警消息文本框,输入告警消息。
    6. 可选:高级配置标签区域,单击创建标签可以设置报警标签,设置的标签可用作分派规则的选项。
    7. 可选:高级配置注释区域,单击创建注释,设置message,设置 {{变量名}}告警信息。设置完成后的格式为:message:{{变量名}}告警信息,例如:message:{{$labels.pod_name}}重启

      您可以自定义变量名,也可以选择已有的标签作为变量名。已有的标签包括:

      • 报警规则表达式指标中携带的标签。
      • 通过报警规则创建的标签,请参见创建报警
      • ARMS系统自带的默认标签,默认标签说明如下。
        标签 说明
        alertname 告警名称,格式为:告警名称_集群名称。
        _aliyun_arms_alert_level 告警等级。
        _aliyun_arms_alert_type 告警类型。
        _aliyun_arms_alert_rule_id 告警规则对应的ID。
        _aliyun_arms_region_id 地域ID。
        _aliyun_arms_userid 用户ID。
        _aliyun_arms_involvedObject_type 关联对象子类型,如ManagedKubernetes,ServerlessKubernetes。
        _aliyun_arms_involvedObject_kind 关联对象分类,如app,cluster。
        _aliyun_arms_involvedObject_id 关联对象ID。
        _aliyun_arms_involvedObject_name 关联对象名称。
    8. 通知策略下拉列表,选择通知策略。
      如何创建通知策略,请参见设置报警通知策略
    9. 单击确定
    报警配置页面显示创建的报警。
