在多维报告中可以从地图、解析图、趋势图、地域图、散点图等维度深入分析云拨测任务的性能结果。
前提条件
创建任务功能入口
- 登录ARMS控制台。
- 在左侧导航栏中单击云拨测。
- 在定时拨测页面单击目标任务的名称或最右列的详情。
进入任务概览页面。
- 在左侧导航栏中单击多维报告。
进入多维报告页面。在任务名称下面可以设置时间段和性能指标几个筛选条件。
功能介绍

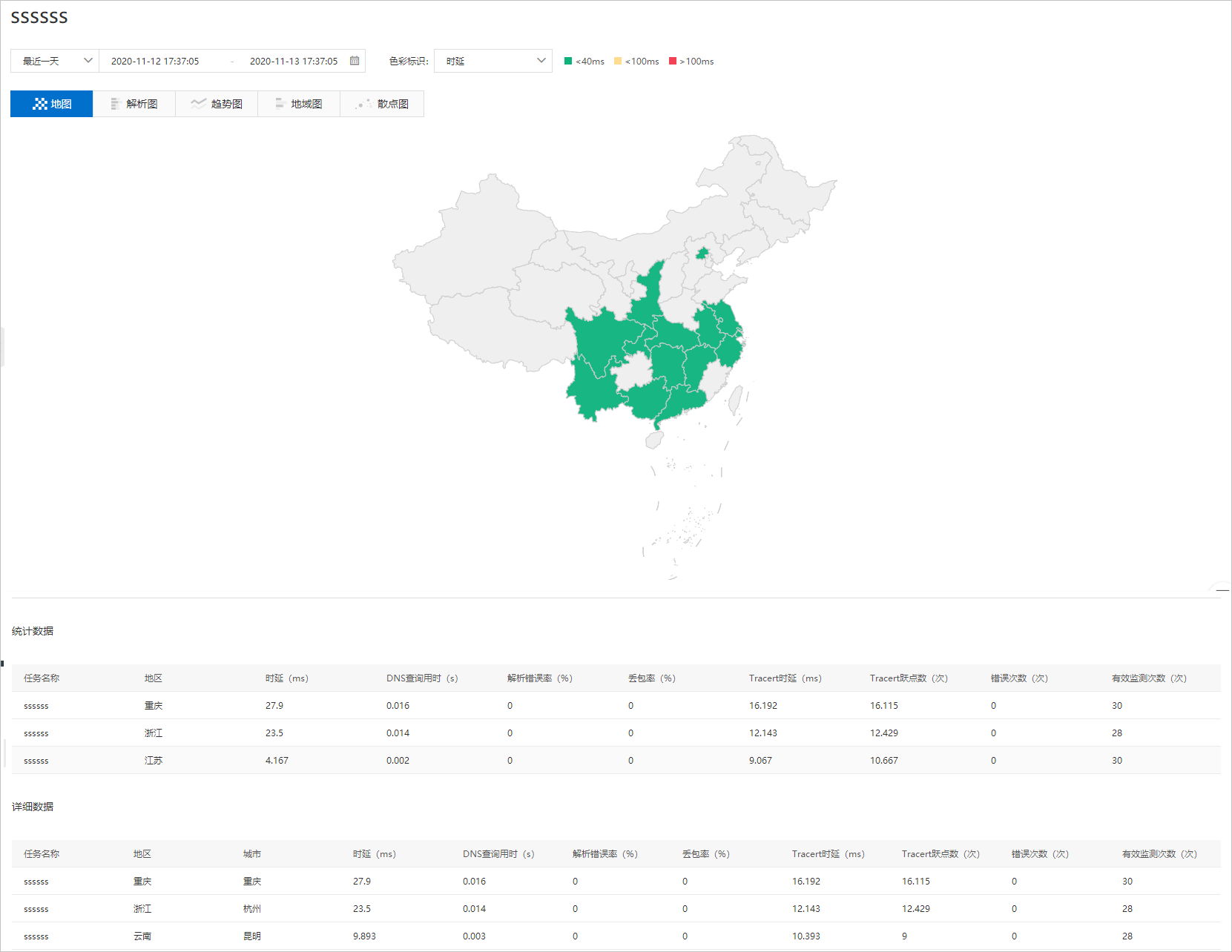

地图
- 在地图区域以地图形式实时展示各省份维度的用户体验情况。将鼠标悬浮于地图上，可以显示具体的性能指标数据。
- 在统计数据区域显示各监测点的基本数据，详细的参数说明，请参见指标说明。
- 在详细数据区域显示各监测点的详细数据，详细的参数说明，请参见指标说明。

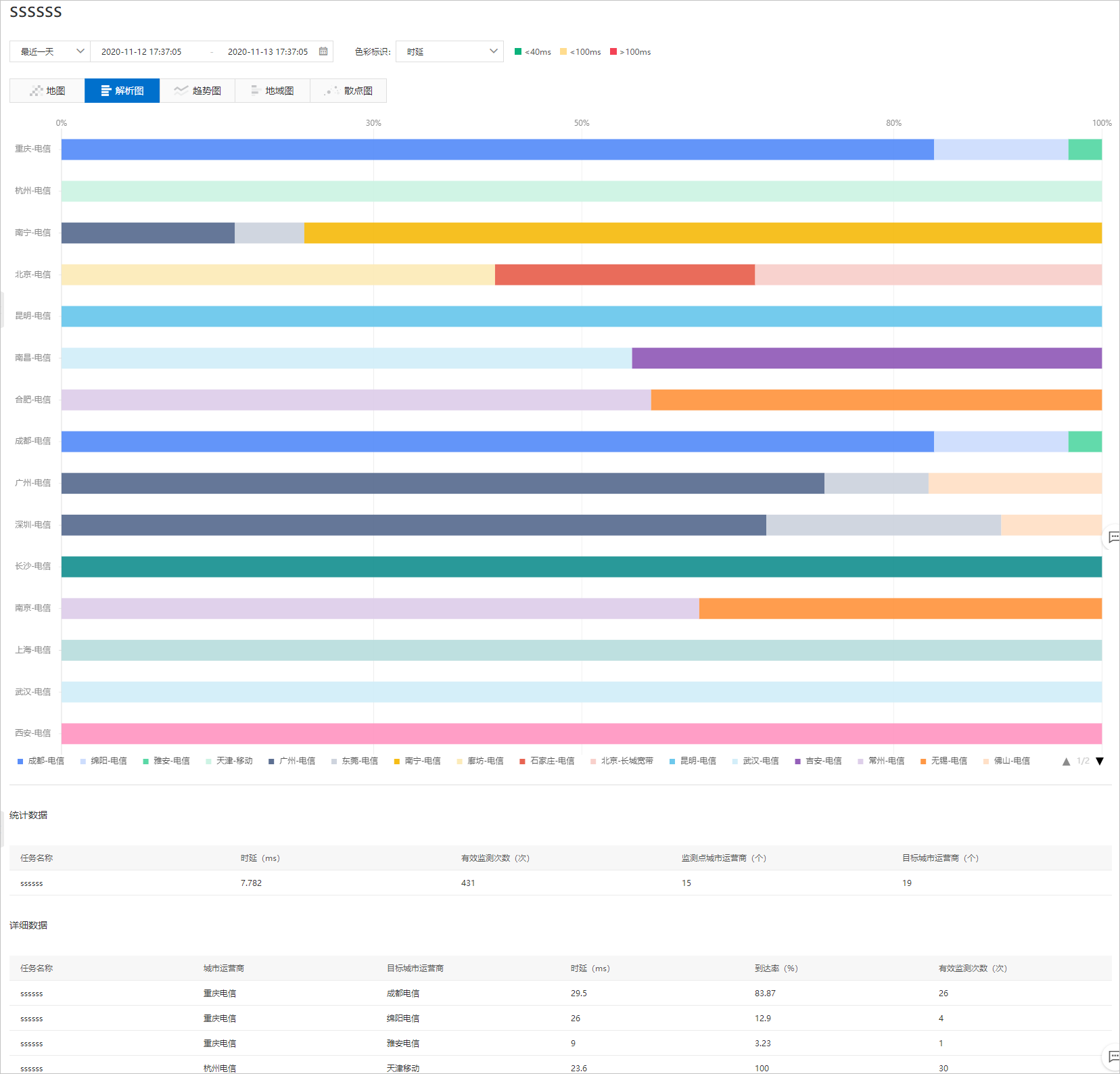

解析图
- 在解析图区域显示各运营商的性能指标数据。将鼠标悬浮于解析图上，可以显示具体的性能指标数据。
- 在统计数据区域显示各监测点的基本数据，详细的参数说明，请参见指标说明。
- 在详细数据区域显示各监测点的详细数据，详细的参数说明，请参见指标说明。

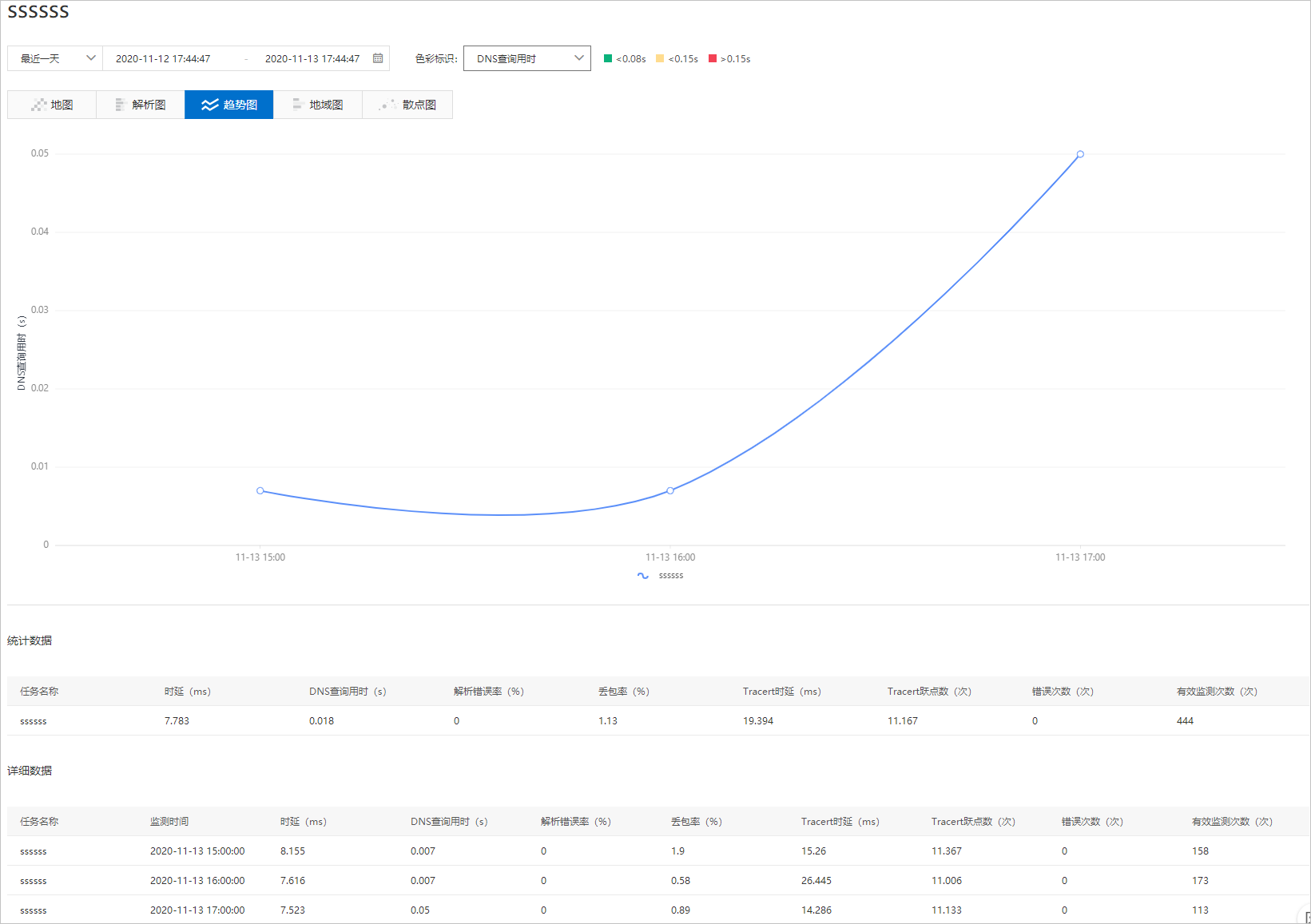

趋势图
- 在趋势图区域显示各运营商的性能指标数据走势。将鼠标悬浮于趋势图上，可以显示具体的性能指标数据。
- 在统计数据区域显示各监测点的基本数据，详细的参数说明，请参见指标说明。
- 在详细数据区域显示各监测点的详细数据，详细的参数说明，请参见指标说明。

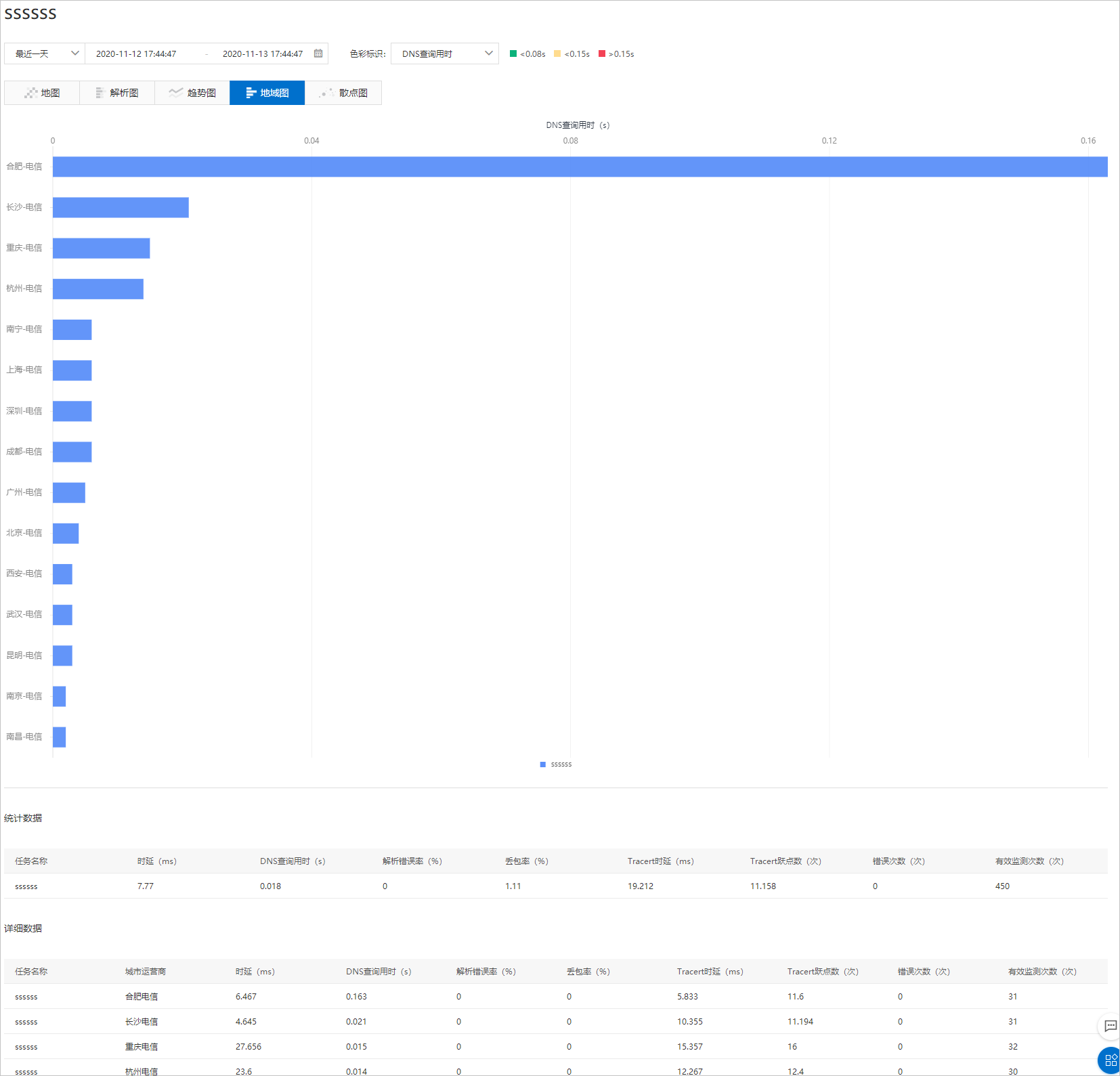

地域图
- 在地域图区域显示各运营商的性能指标数据。将鼠标悬浮于地域图上，可以显示具体的性能指标数据。
- 在统计数据区域显示各监测点的基本数据，详细的参数说明，请参见指标说明。
- 在详细数据区域显示各监测点的详细数据，详细的参数说明，请参见指标说明。

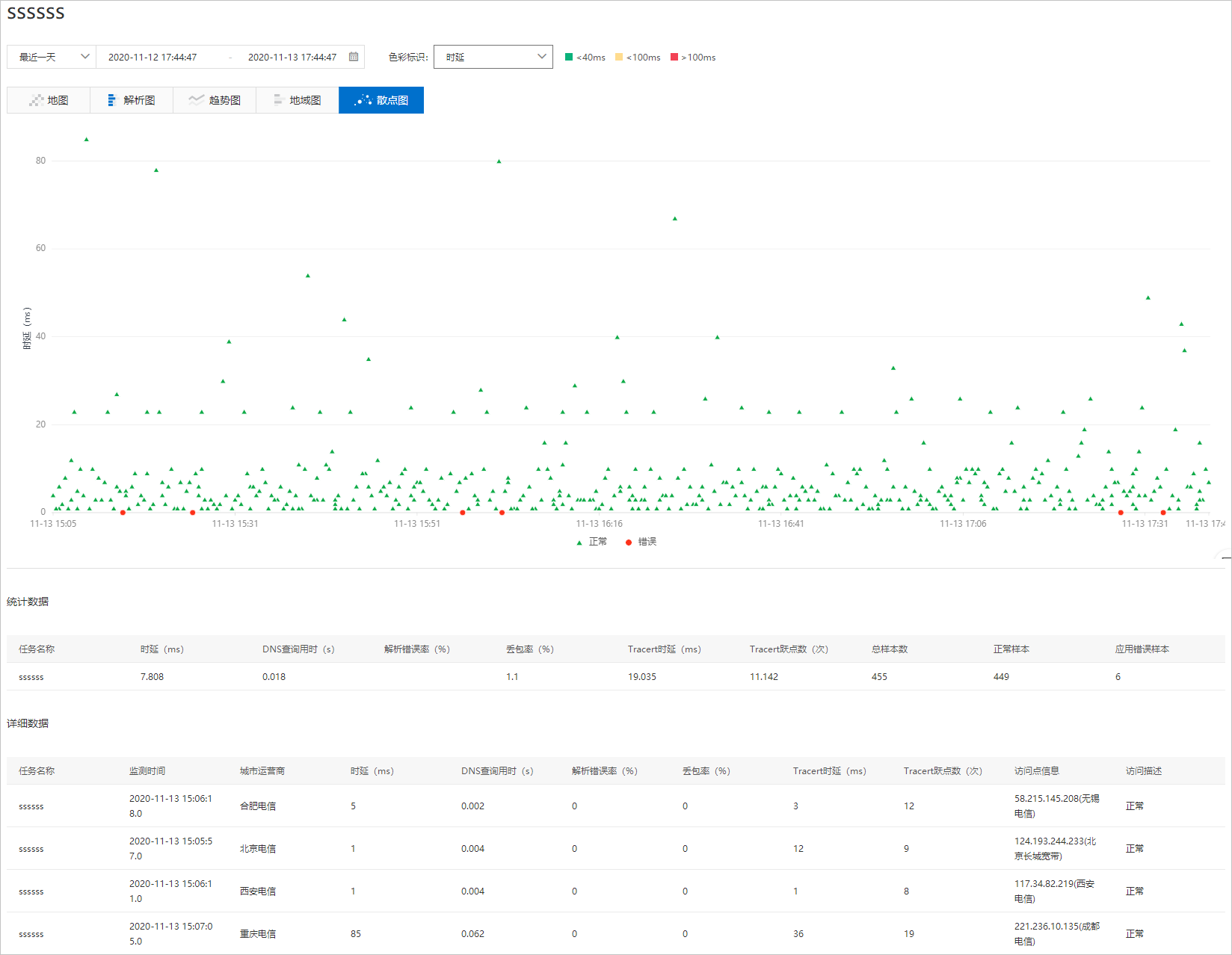

散点图
指标说明
| 指标名称 | 指标说明 | 警显指标 | ||
|---|---|---|---|---|
| 较好 | 一般 | 较差 | ||
| 任务名称 | 任务的名称 。 | 无 | ||
| 地区 | 执行任务节点所在地区。 | 无 | ||
| 时延（ms） | 一个报文或分组从网络的一端传送到另一端所需要的时间。 | ≤40 | ≤100 | >100 |
| DNS查询用时（s） | 将域名解析成IP地址需要的时间。 | ≤0.08 | ≤0.15 | >0.15 |
| 解析错误率（%） | 解析域名的过程中，出现错误次数的占比。 解析错误率=解析错误数/解析域名总数*100% |
≤3 | ≤5 | >5 |
| 丢包率（%） | 丢包率=丢失数据包量/所传数据包总数*100% | ≤5 | ≤10 | >10 |
| Tracert时延（ms） | 整个Tracert过程中所有跃点的时延平均值。 | ≤40 | ≤100 | >100 |
| Tracert跃点数（个） | 整个Tracert过程中所经过的网络设备点个数。 | ≤15 | ≤25 | >25 |
| 错误次数 | 监测过程中，访问失败的次数。 | 无 | 无 | 无 |
| 有效监测次数 | 有效监测次数为绿色没有错误码的散点数。 | 无 | 无 | 无 |
| 监测点城市运营商 | 有监测数据的城市运营商的总个数 。 | 无 | 无 | 无 |
| 目标城市运营商 | 访问过服务器的城市运营商的总个数。 | 无 | 无 | 无 |
| 数据分布 | 指标参数名称 | 说明 |
|---|---|---|
| 详细数据 | 到达率 | 到达率=目标城市运营商有效监测次数/监测城市运营商的总有效监测次数*100% |
| 数据分布 | 指标参数名称 | 说明 |
|---|---|---|
| 统计数据 | 总样本数 | 监测的全部次数。 |
| 正常样本 | 整个监测过程中，未出现任何问题的样本个数。 | |
| 应用错误样本 | 页面加载出错的样本。 | |
| 详细数据 | 访问点信息 | 基础文档目标IP的运营商。 |
| 访问描述 | 访问状态描述，访问是否正常。 |
