成功创建云拨测网络任务后,您可以在ARMS控制台查看网络任务概览和多维报告。

前提条件

创建网络任务

功能入口

  1. 登录ARMS控制台
  2. 在左侧导航栏中单击云拨测
  3. 定时拨测页面单击任务类型网络的目标任务的名称,进入任务概览页面。
  4. 在左侧菜单栏单击多维报告,可以查看网络任务的多维报告。
  5. 任务概览多维报告的任务名称下面可以设置需要查看的时间段。

任务概览

Network task overview
  • 基础数据各项指标说明如下。
    指标名称 指标说明 单位 警显指标
    较好 一般 较差
    时延 一个报文或分组从网络的一端传送到另一端所需要的时间。传送时延由网络的路由情况决定,如果在低速信道或信道太拥挤时,可能会导致长时间时延或丢失数据包的情况。 毫秒(ms) ≤40 (40,100] >100
    丢包率 数据包丢失部分与所传数据包总数的比值。丢包率一般由下述几种原因造成:物理线路故障、设备故障、网络拥塞、路由错误等。 ≤5% (5%,10%] >10%
    DNS查询用时 输入的域名转换成IP地址所需的时间。 秒(s) ≤0.08 (0.08,0.15] >0.15
    解析错误率 解析域名的过程中,出现错误次数的占比。

    解析错误率=解析错误数/解析域名总数*100%

    ≤3% (3%,5%] >5%
    总劫持次数 发生劫持的总次数。
  • 性能趋势:一段时间内,时延随时间变化的趋势。将鼠标悬浮于时序曲线上可以查看具体的时延数值。
  • 丢包率:一段时间内,丢包率随时间变化的趋势。将鼠标悬浮于时序曲线上可以查看具体的丢包率数值。
  • 运营商最慢Top5:显示执行任务过程中时延时间最长的五个运营商,将鼠标悬浮于时序曲线上可以查看具体的时延数值。
  • 错误类型Top5:显示执行任务的过程中出现次数最多的五种错误类型,将鼠标悬浮于柱状图上可以查看具体的错误码和其对应的错误次数。
  • 全部拨测点详细数据各指标说明如下。

    单击各城市运营商所在行或右侧操作列的查看详情,可查看各城市运营商的网络拨测详情,请参见网络拨测详情

    指标名称 指标说明 单位 警显指标
    较好 一般 较差
    时延 一个报文或分组从网络的一端传送到另一端所需要的时间。传送时延由Internet的路由情况决定,如果在低速信道或信道太拥挤时,可能会导致长时间时延或丢失数据包的情况。 毫秒(ms) ≤40 (40,100] >100
    DNS查询用时 输入的域名转换成IP地址所需的时间。 秒(s) ≤0.08 (0.08,0.15] >0.15
    解析错误率 解析域名的过程中,出现错误次数的占比。

    解析错误率=解析错误数/解析域名总数*100%

    ≤3% (3%,5%] >5%
    丢包率 丢包率=丢失数据包量/所传数据包总数*100% ≤5 (5%,10%] >10
    Tracert时延 整个Tracert过程中所有跃点的时延平均值。 毫秒(ms) ≤40 (40,100] >100
    Tracert跃点数 整个Tracert过程中所经过的网络设备点个数。 ≤15 (15,25] >25
    总劫持次数 发生劫持的总次数。

网络拨测详情

网络拨测详情页面可以查看目标城市运营商的以下信息。

网络拨测详情
  • 图示中①区域显示目标城市运营商的基础信息、网络信息和错误信息。
  • DNS请求分析区域(图示中②)可以查看以下参数:
    • A地址:主机名(或域名)对应的IP地址记录。
    • CNAME地址:CNAME记录用于将多个域名映射到同一个地址,此处显示对应的CNAME地址。
    • DNS用时:DNS解析域名所用时间。
    • DNS追踪:DNS解析和追踪域名的记录。

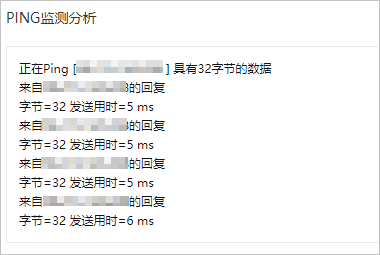

  • PING监测分析区域(图示中③)显示PING目标地址的过程分析。

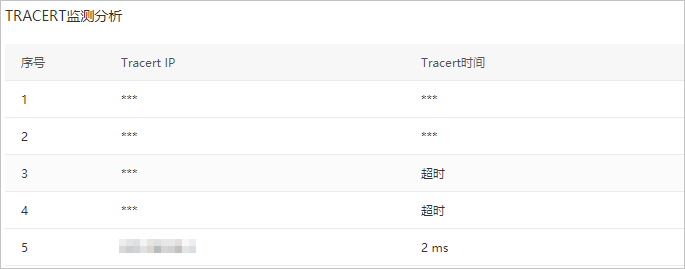

  • TRACERT监测分析区域(图示中④)显示Tracert追踪路由过程中的IP地址和所用时间。

多维报告

在任务名称下方设置需要查看的时间段和性能指标等筛选条件。各性能指标的说明,请参见多维报告指标说明

地图区域支持查看各监测点在中国和世界上的分布情况。地图上的颜色表示当前性能指标在各监测点的状态。将鼠标悬浮于地图上,可以查看具体的性能指标数据。

地图

解析图以柱状图显示各运营商的性能指标数据。将鼠标悬浮于解析图上,可以查看对应监测点的运营商、目标主机、当前性能指标和到达率。

解析图

趋势图显示在一段时间内,筛选区选中指标的数值随时间的变化情况。将鼠标悬浮于趋势图上,可以查看具体的性能指标数据。

趋势图

地域图按照各个城市运营商,显示筛选的指标数据排行。将鼠标悬浮于地域图上,可以查看具体的性能指标数据。

地域图

散点图以时间为横轴,性能指标为纵轴,显示的为各个样本。将鼠标悬浮于散点图上,可以显示具体的性能指标数据。在散点图区域右侧可以查看当前网络任务的统计数据。

散点图

在图表下方可以查看各监测点的统计数据和详细数据。单击统计数据详细数据区域右上角的设置图标图标,可以选择显示的性能指标,最多支持显示15个。更多指标含义,请参见多维报告指标说明
说明 散点图的统计数据显示在散点图区域右侧。
网络任务多维报告自定义指标
表 1. 多维报告指标说明
指标名称 指标说明 单位 警显指标
较好 一般 较差
页面性能
时延 一个报文或分组从网络的一端传送到另一端所需要的时间。传送时延由Internet的路由情况决定,如果在低速信道或信道太拥挤时,可能会导致长时间时延或丢失数据包的情况。 毫秒(ms) ≤40 (40,100] >100
丢包率 丢包率=丢失数据包量/所传数据包总数*100% ≤5 (5%,10%] >10
DNS查询用时 输入的域名转换成IP地址所需的时间。 秒(s) ≤0.08 (0.08,0.15] >0.15
Tracert时延 整个Tracert过程中所有跃点的时延平均值。 毫秒(ms) ≤40 (40,100] >100
Tracert跃点数 整个Tracert过程中所经过的网络设备点个数。 ≤15 (15,25] >25
篡改劫持
总劫持次数 发生劫持的总次数。
劫持比例 劫持次数占总监测次数的比例。 ≤2% (2%,8%] >8%
其他
访问点信息 监测点的城市运营商和IP。
访问描述 需监测点监测情况的简要描述,如正常、元素错误等。
