本文为您详细介绍转发路由器TR(Transit Router)的路由功能和原理。

转发路由器路由功能介绍

转发路由器是云企业网的核心组件。云企业网通过转发路由器连接当前地域的网络实例,作为与同地域或跨地域网络实例互通的桥梁;转发路由器也是各个地域内路由表、路由策略、跨地域连接等功能的载体。在转发路由器上,云企业网将路由的查询、学习、过滤功能拆分开来,并各为您提供一个管理界面,同时也为您提供自定义路由表功能,让您可以灵活的定义流量互通、隔离、引流策略,满足您多样化的组网和管理需求。

转发路由器根据地域划分为基础版和企业版。转发路由器基础版和企业版可提供的路由功能不完全相同。更多信息,请参见表 1。关于已发布企业版转发路由器的地域信息,请参见已发布企业版转发路由器的地域

表 1. 转发路由器路由功能一览表
路由功能 路由功能说明 基础版 企业版 相关文档
默认路由表 系统在创建转发路由器后,会自动为其生成一张默认路由表,无需手动创建。 支持 支持
自定义路由表 企业版转发路由器支持创建一张或多张自定义路由表,自定义路由表类似于传统路由器中配置的Virtual Routing Forwarding(VRF),与转发路由器中的默认路由表和其他路由表完全隔离开来,互不相通。

网络实例通过关联自定义路由表可以实现流量隔离。

不支持 支持 创建自定义路由表
关联转发 关联转发功能可以将指定网络实例与指定路由表关联起来,建立关联关系后,指定网络实例将会通过查询指定路由表进行流量转发。 不支持 支持 创建关联转发关系
路由学习 路由学习功能可以将指定网络实例与指定路由表关联起来,建立关联关系后,指定网络实例将会传播自身路由到指定路由表中。 不支持 支持 创建路由学习关系
添加路由条目 企业版转发路由器支持添加静态路由条目:
  • 支持为转发路由器路由表添加路由条目。
  • 支持为网络实例添加路由条目。
不支持 支持
路由策略 路由策略功能可以过滤路由信息,还可以修改路由属性,帮助您自定义管理云上网络互通能力。

路由策略添加后默认关联到基础版和企业版的默认路由表上,不支持关联到企业版的自定义路由表中。

支持 支持 路由策略概述

企业版转发路由器路由原理

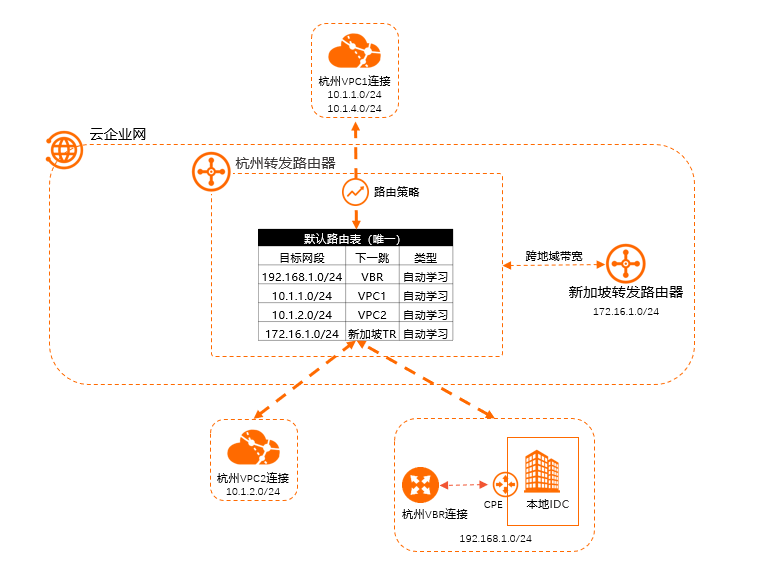

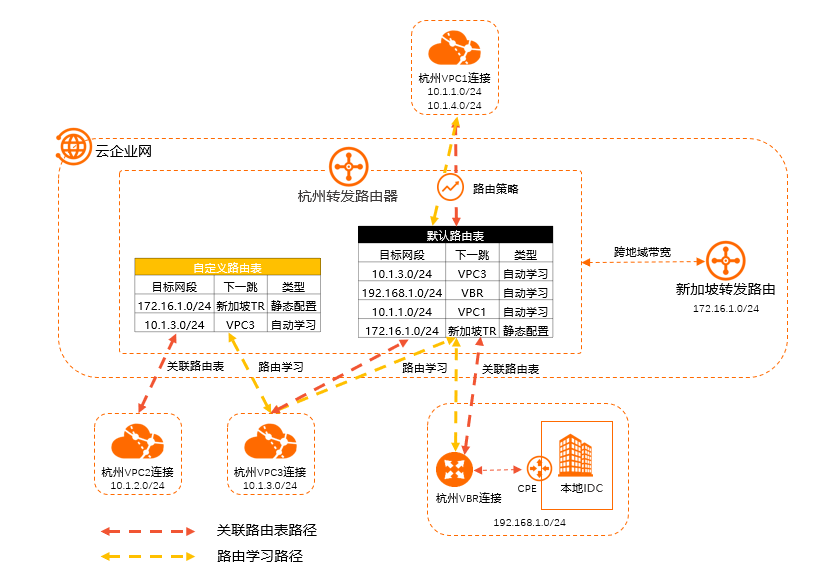

企业版转发路由器原理

您在目标地域创建企业版转发路由器后,企业版转发路由器会自动生成一个默认路由表。您可以根据需求策略自定义路由表,让目标流量通过查询自定义路由进行流量转发。

  • 网络实例:在创建网络实例连接时,系统默认将网络实例关联至转发路由器的默认路由表,并将网络实例路由传播至默认路由表。您可以通过高级功能自定义网络实例路由策略。更多信息,请参见下表。
    网络实例连接类型 默认路由设置 高级功能
    VPC 在创建VPC网络连接时,系统默认为您选中以下功能:
    • 自动关联至转发路由器的默认路由表。

      开启本功能后,VPC会自动关联至转发路由器的默认路由表,根据默认路由表转发流量。

    • 自动传播系统路由至转发路由器的默认路由表

      开启本功能后,VPC会将自身的系统路由传播至转发路由器的默认路由表中,用于实例互通。

    您可以在创建VPC网络实例时,取消默认勾选的功能。通过以下功能自定义路由策略:
    • 创建自定义路由表。
    • 设置关联转发关系:将网络实例关联至指定路由表。
    • 设置路由学习关系:将自身路由传播至指定路由表。
    • 添加路由条目:在指定路由表添加静态路由或黑洞路由。
    VBR 在您创建VBR网络实例连接时,系统默认为您选中自动发布路由到vbr功能。

    开启本功能后,VBR自动关联至转发路由器默认路由表,且将自身路由传播到默认路由表;默认路由表自动将路由表中的路由发布至VBR中。

    您可以在创建VPC网络实例时,取消默认勾选的功能。通过以下功能自定义路由策略:
    • 创建自定义路由表。
    • 设置关联转发关系:将网络实例关联至指定路由表。
    • 设置路由学习关系:将自身路由传播至指定路由表。
    • 添加路由条目:在指定路由表添加静态路由或黑洞路由。
    CCN 在创建CCN网络实例连接时,默认关联转发路由器默认路由表,默认路由表会自动学习CCN路由,且将自身路由发布到CCN中。
    说明 云企业网实例只支持关联到默认路由表,不支持关联自定义路由表、不支持设置路由学习和添加路由条目。
  • 云服务:在您添加云服务和PrivateZone服务后,云服务和PrivateZone的路由自动添加至默认路由表。
  • 路由策略:路由策略添加后,直接关联至默认路由表,进行路由过滤。

基础版转发路由器路由原理

基础版转发路由器原理

您在目标地域创建基础版转发路由器后,基础版转发路由器会自动生成一个默认路由表。目标地域内的所有网络流量均通过查询转发路由器默认路由表进行转发。

  • 网络实例:在创建网络实例连接后,网络实例自动关联至转发路由器的默认路由表,将自身路由传播至默认路由表,并且通过查询默认路由表进行流量转发。
  • 云服务:在您添加云服务和PrivateZone服务后,云服务和PrivateZone的路由自动添加至默认路由表。
  • 路由策略:路由策略添加后,直接关联至默认路由表,进行路由过滤。
