本教程指导您配置NAT网关的DNAT功能，实现ECS实例面向互联网提供服务。

配置场景

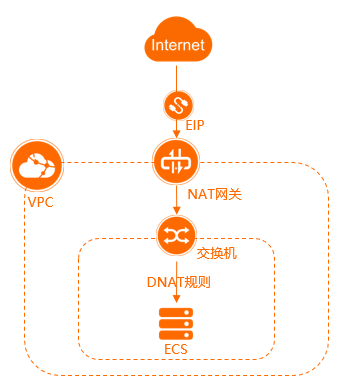

本教程以下图场景为例。某公司在阿里云创建了ECS实例，ECS实例部署了应用服务，但ECS实例未分配固定公网IP，也未绑定弹性公网IP（EIP）。因公司业务发展，需要互联网可以访问ECS实例中部署的应用服务。

您可以通过DNAT功能，将NAT网关上的公网IP映射给ECS实例使用，使ECS实例可以面向互联网提供服务。配置场景

前提条件

开始前，请确保满足以下条件：
  • 您已经注册了阿里云账号。如未注册，请先完成账号注册。
  • 您已经创建了专有网络（VPC）和交换机。详细信息，请参见创建专有网络。
  • 您已经在交换机中创建了ECS实例，且ECS实例部署了应用服务。详细信息，请参见使用向导创建实例。
  • 您已经创建了EIP，且EIP的地域与要绑定的NAT网关的地域相同。详细信息，请参见申请新EIP。

配置步骤

配置步骤

步骤一：创建NAT网关

NAT网关是一款企业级的公网网关，提供NAT代理功能。在配置DNAT条目前，您需要先创建一个NAT网关实例。

完成以下操作，创建NAT网关。

  1. 登录NAT网关管理控制台。
  2. 在NAT网关页面，单击创建NAT网关。
  3. 在创建NAT网关页面，根据以下信息配置NAT网关，然后单击立即购买并完成支付。
    • 付费模式：选择NAT网关实例的付费模式。
      • 包年包月：包年包月是一种先付费后使用的付费模式。详细信息，请参见包年包月。
      • 按量付费：按量付费是一种先使用后付费的付费模式。详细信息，请参见按量付费。

      本教程选择包年包月。

    • 地域和可用区：选择需要创建NAT网关的地域。
      说明 目前，除澳大利亚（悉尼）地域外的其他所有地域都已支持创建增强型NAT网关实例。
    • VPC ID：选择NAT网关所属的VPC。创建NAT网关后，不能修改NAT网关所属的VPC。
      说明 如果在VPC列表中，找不到目标VPC，请从以下方面进行排查：
      • 查看该VPC是否已经配置NAT网关。一个VPC只能配置一个普通型NAT网关。
      • 查看该VPC中是否存在目标网段为0.0.0.0/0的自定义路由。如果存在，请删除该路由条目。
      • RAM账号不具备读取访问VPC的权限，请联系主账号进行授权。
    • 交换机ID：选择NAT网关实例所属的交换机。
      说明 仅创建增强型NAT网关时才支持选择NAT网关实例所属的交换机。
    • 网关类型：选择要创建的NAT网关类型。
      • 普通型
      • 增强型

      增强型NAT网关兼容普通型NAT网关的全部功能，并在普通型NAT网关的技术架构上作了升级，具有更优的弹性和更强的稳定性，帮助您更好的管理公网访问流量。本教程选择增强型。

    • 名称：设置NAT网关实例的名称。

      名称长度为2~128个字符，以英文字母或中文开头，可包含数字、下划线（_）和短横线（-）。

    • 规格：选择NAT网关的规格。
      • 小型
      • 中型
      • 大型
      • 超大型-1

      NAT网关的规格会影响SNAT功能的最大连接数和每秒新建连接数，但不会影响DNAT性能。详细信息，请参见实例规格。

      本教程选择小型。

    • 购买数量：设置要购买NAT网关实例的数量。
    • 计费周期：选择NAT网关实例的计费周期。

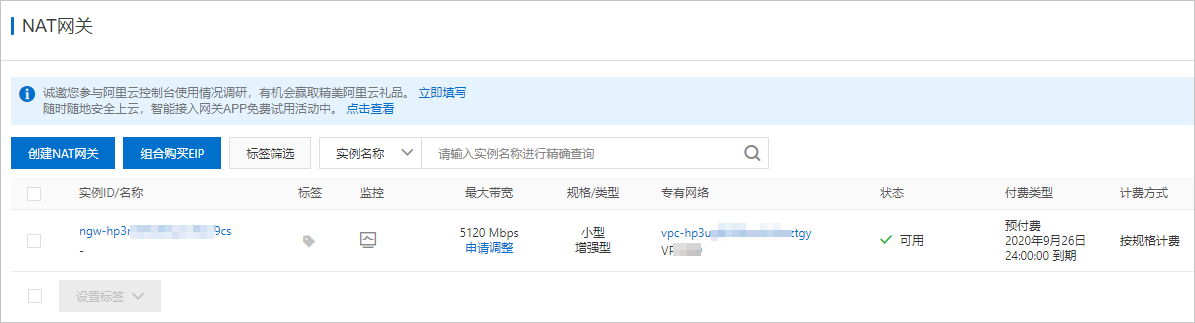

创建成功后，您可以在NAT网关页面查看已创建的NAT网关实例。创建NAT网关

步骤二：绑定EIP

NAT网关作为一个网关设备，需要绑定公网IP才能正常工作。创建NAT网关后，您可以为NAT网关绑定EIP。

完成以下操作，为NAT网关绑定EIP。

  1. 在NAT网关页面，找到步骤一创建的NAT网关实例，单击其操作列下的更多操作 > 绑定弹性公网IP。
  2. 在绑定弹性公网IP对话框，根据以下信息绑定EIP，然后单击确定。
    • 可用EIP列表：选择要绑定到NAT网关的EIP。
    • 交换机：选择要添加SNAT条目的交换机。

      系统会自动添加SNAT条目使交换机下的云资源可以主动访问互联网。您也可以不选择交换机，绑定EIP后手动添加SNAT条目。

      本教程不选择交换机。

      说明 仅未绑定EIP的NAT网关显示该选项。

步骤三：创建DNAT条目

通过NAT网关的DNAT功能，可以将NAT网关上的公网IP映射给ECS实例使用，使ECS实例能够提供互联网服务。

完成以下操作，创建DNAT条目。

  1. 在NAT网关页面，找到步骤一创建的NAT网关实例，单击其操作列下的设置DNAT。
  2. 在DNAT条目列表区域，单击创建DNAT条目。
  3. 在创建DNAT条目对话框，配置DNAT条目。
    • 公网IP地址：选择要提供互联网通信的公网IP。
      说明
      • 普通型NAT网关不支持将一个公网IP同时用于DNAT条目和SNAT条目。
      • 增强型NAT网关白名单支持将一个公网IP同时用于DNAT条目和SNAT条目。如需使用，请提交工单。
    • 私网IP地址：选择要通过DNAT规则进行互联网通信的ECS实例。
      您可以通过以下两种方式指定目标ECS实例的私网IP：
      • 从ECS或弹性网卡对应IP进行选择：从ECS实例或弹性网卡列表中选择ECS实例。
      • 自填：输入目标ECS实例的私网IP。
        说明 自填的私网IP必须属于本VPC的CIDR范围，也可直接输入一个已有的ECS实例的私网IP。

      本教程选择交换机中已经创建的ECS实例。

    • 端口设置：选择DNAT映射的方式。
      • 所有端口：该方式属于IP映射，任何访问该公网IP的请求都将转发到目标ECS实例上。
      • 具体端口：该方式属于端口映射，NAT网关会将以指定协议和端口访问该公网IP的请求转发到目标ECS实例的指定端口上。
        选择具体端口后，请根据业务需求设置以下参数：
        • 公网端口：进行端口转发的外部端口。
        • 私网端口：进行端口转发的内部端口。
        • 协议类型：转发端口的协议类型。

      本教程选择所有端口。

    • 条目名称：DNAT条目的名称。

      名称长度为2~128个字符，以大小写字母或中文开头， 可包含数字、下划线（_）和短横线（-）。

  4. 单击确定。

步骤四：测试连通性

DNAT条目配置成功后，您可以使用互联网中的任意一台电脑访问ECS实例上部署的服务，测试ECS实例的连通性。
说明 请确保ECS实例的安全组规则允许互联网访问ECS实例。
  1. 打开电脑的浏览器。
  2. 输入绑定到NAT网关的EIP的IP地址访问部署在ECS实例上的应用服务。
    经验证，互联网可以访问部署在ECS实例上的应用服务。测试结果1
