通过PyFlink作业处理Kafka数据

步骤一：创建Hadoop集群和Kafka集群

创建同一个安全组下的Hadoop和Kafka集群。创建详情请参见创建集群。

1. 登录阿里云E-MapReduce控制台。
2. 创建Hadoop集群，并选择Flink服务。

3. 创建Kafka集群。


步骤二：在Kafka集群上创建Topic

本示例将创建一个分区数为10、副本数为2、名称为payment_msg和results的Topic。

1. 登录Kafka集群的Master节点，详情请参见使用SSH连接主节点。
2. 执行如下命令，创建名称为payment_msg的Topic。

   /usr/lib/kafka-current/bin/kafka-topics.sh --partitions 10 --replication-factor 2 --zookeeper emr-header-1:2181 /kafka-1.0.0 --topic payment_msg --create

3. 执行如下命令，创建名称为results的Topic。

   /usr/lib/kafka-current/bin/kafka-topics.sh --partitions 10 --replication-factor 2 --zookeeper emr-header-1:2181 /kafka-1.0.0 --topic results --create

   说明 创建Topic后，请保留该登录窗口，后续步骤仍将使用。

步骤三：准备测试数据

python3 -m pip install kafka
rm -rf produce_data.py
cat>produce_data.py<<EOF
import random
import time, calendar
from random import randint
from kafka import KafkaProducer
from json import dumps
from time import sleep


def write_data():
    data_cnt = 20000
    order_id = calendar.timegm(time.gmtime())
    max_price = 100000

    topic = "payment_msg"
    producer = KafkaProducer(bootstrap_servers=['emr-worker-1:9092'],
                             value_serializer=lambda x: dumps(x).encode('utf-8'))

    for i in range(data_cnt):
        ts = time.strftime("%Y-%m-%d %H:%M:%S", time.localtime())
        rd = random.random()
        order_id += 1
        pay_amount = max_price * rd
        pay_platform = 0 if random.random() < 0.9 else 1
        province_id = randint(0, 6)
        cur_data = {"createTime": ts, "orderId": order_id, "payAmount": pay_amount, "payPlatform": pay_platform, "provinceId": province_id}
        producer.send(topic, value=cur_data)
        sleep(0.5)


if __name__ == '__main__':
    write_data()

EOF
python3 produce_data.py

步骤四：创建并运行PyFlink作业

1. 登录Hadoop集群的Master节点，详情请参见使用SSH连接主节点。
2. 执行如下命令，生成lib.jar和job.py。

   rm -rf job.py
   cat>job.py<<EOF
   import os
   from pyflink.datastream import StreamExecutionEnvironment, TimeCharacteristic
   from pyflink.table import StreamTableEnvironment, DataTypes, EnvironmentSettings
   from pyflink.table.udf import udf


   provinces = ("beijing", "shanghai", "hangzhou", "shenzhen", "jiangxi", "chongqing", "xizang")


   @udf(input_types=[DataTypes.INT()], result_type=DataTypes.STRING())
   def province_id_to_name(id):
       return provinces[id]

   #请根据创建的Kafka集群，输入以下信息。
   def log_processing():
       kafka_servers = "xx.xx.xx.xx:9092,xx.xx.xx.xx:9092,xx.xx.xx.xx:9092"
       kafka_zookeeper_servers = "xx.xx.xx.xx:2181,xx.xx.xx.xx:2181,xx.xx.xx.xx:2181"
       source_topic = "payment_msg"
       sink_topic = "results"
       kafka_consumer_group_id = "test_3"

       env = StreamExecutionEnvironment.get_execution_environment()
       env.set_stream_time_characteristic(TimeCharacteristic.EventTime)
       env_settings = EnvironmentSettings.Builder().use_blink_planner().build()
       t_env = StreamTableEnvironment.create(stream_execution_environment=env, environment_settings=env_settings)
       t_env.get_config().get_configuration().set_boolean("python.fn-execution.memory.managed", True)

       source_ddl = f"""
               CREATE TABLE payment_msg(
                   createTime VARCHAR,
                   rt as TO_TIMESTAMP(createTime),
                   orderId BIGINT,
                   payAmount DOUBLE,
                   payPlatform INT,
                   provinceId INT,
                   WATERMARK FOR rt as rt - INTERVAL '2' SECOND
               ) WITH (
                 'connector.type' = 'kafka',
                 'connector.version' = 'universal',
                 'connector.topic' = '{source_topic}',
                 'connector.properties.bootstrap.servers' = '{kafka_servers}',
                 'connector.properties.zookeeper.connect' = '{kafka_zookeeper_servers}',
                 'connector.properties.group.id' = '{kafka_consumer_group_id}',
                 'connector.startup-mode' = 'latest-offset',
                 'format.type' = 'json'
               )
               """

       es_sink_ddl = f"""
               CREATE TABLE es_sink (
               province VARCHAR,
               pay_amount DOUBLE,
               rowtime TIMESTAMP(3)
               ) with (
                 'connector.type' = 'kafka',
                 'connector.version' = 'universal',
                 'connector.topic' = '{sink_topic}',
                 'connector.properties.bootstrap.servers' = '{kafka_servers}',
                 'connector.properties.zookeeper.connect' = '{kafka_zookeeper_servers}',
                 'connector.properties.group.id' = '{kafka_consumer_group_id}',
                 'connector.startup-mode' = 'latest-offset',
                 'format.type' = 'json'
               )
       """

       t_env.sql_update(source_ddl)
       t_env.sql_update(es_sink_ddl)

       t_env.register_function('province_id_to_name', province_id_to_name)

       query = """
       select province_id_to_name(provinceId) as province, sum(payAmount) as pay_amount, tumble_start(rt, interval '5' second) as rowtime
       from payment_msg
       group by tumble(rt, interval '5' second), provinceId
       """

       t_env.sql_query(query).insert_into("es_sink")

       t_env.execute("payment_demo")


   if __name__ == '__main__':
       log_processing()
   EOF

   rm -rf lib
   mkdir lib
   cd lib
   wget https://maven.aliyun.com/nexus/content/groups/public/org/apache/flink/flink-sql-connector-kafka_2.11/1.10.1/flink-sql-connector-kafka_2.11-1.10.1.jar
   wget https://maven.aliyun.com/nexus/content/groups/public/org/apache/flink/flink-json/1.10.1/flink-json-1.10.1-sql-jar.jar
   cd ../
   zip -r lib.jar lib/*

   请您根据集群的实际情况，修改job.py中如下参数。

   参数	描述
   kafka_servers	Kafka集群中Kafka Broker组件的地址列表。IP地址为Kafka集群的内网IP地址，端口号默认为9092。IP地址如Kafka集群组件所示。
   kafka_zookeeper_servers	Kafka集群中Zookeeper服务的地址列表。IP地址为Kafka集群的内网IP地址，端口号默认为2181。IP地址如Kafka集群组件所示。
   source_topic	源表的Kafka Topic，本文示例为payment_msg。
   sink_topic	结果表的Kafka Topic，本文示例为results。

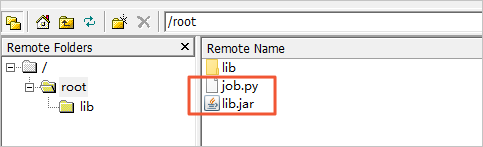

   本地以Windows为例，生成lib.jar和job.py示例如下。
3. 使用文件传输工具链接Hadoop集群的Master节点，下载生成的lib.jar和job.py至本地。
4. 上传生成的lib.jar和job.py至OSS管理控制台。
   1. 登录OSS管理控制台。
   2. 创建存储空间和上传文件，详情请参见创建存储空间和上传文件。
      本示例的上传路径分别为oss://emr-logs2/test/lib.jar和oss://emr-logs2/test/job.py。
5. 创建PyFlink作业。
   1. 登录阿里云E-MapReduce控制台。
   2. 在顶部菜单栏处，根据实际情况选择地域（Region）和资源组。
   3. 单击上方的数据开发页签。
   4. 在项目列表页面，单击待编辑项目所在行的作业编辑。
   5. 在作业编辑区域，在需要操作的文件夹上，右键选择新建作业。
   6. 输入作业名称、作业描述，在作业类型下拉列表中选择Flink。
   7. 配置作业内容，示例如下。

      run -m yarn-cluster -py ossref://emr-logs2/test/job.py -j ossref://emr-logs2/test/lib.jar

6. 运行PyFlink作业。
   1. 单击右上角的保存。
   2. 单击右上角的运行。
   3. 在运行作业对话框中，从执行集群列表，选择新建的Hadoop集群。
   4. 单击确定。

步骤五：查看作业信息

1. 通过Yarn UI查看Flink作业的信息。
   访问Yarn UI支持如下两种方式：

   • SSH隧道方式：详情请参见通过SSH隧道方式访问开源组件Web UI。
   • Knox方式：详情请参见访问链接与端口。

   本示例通过Knox方式查看Flink作业的信息。

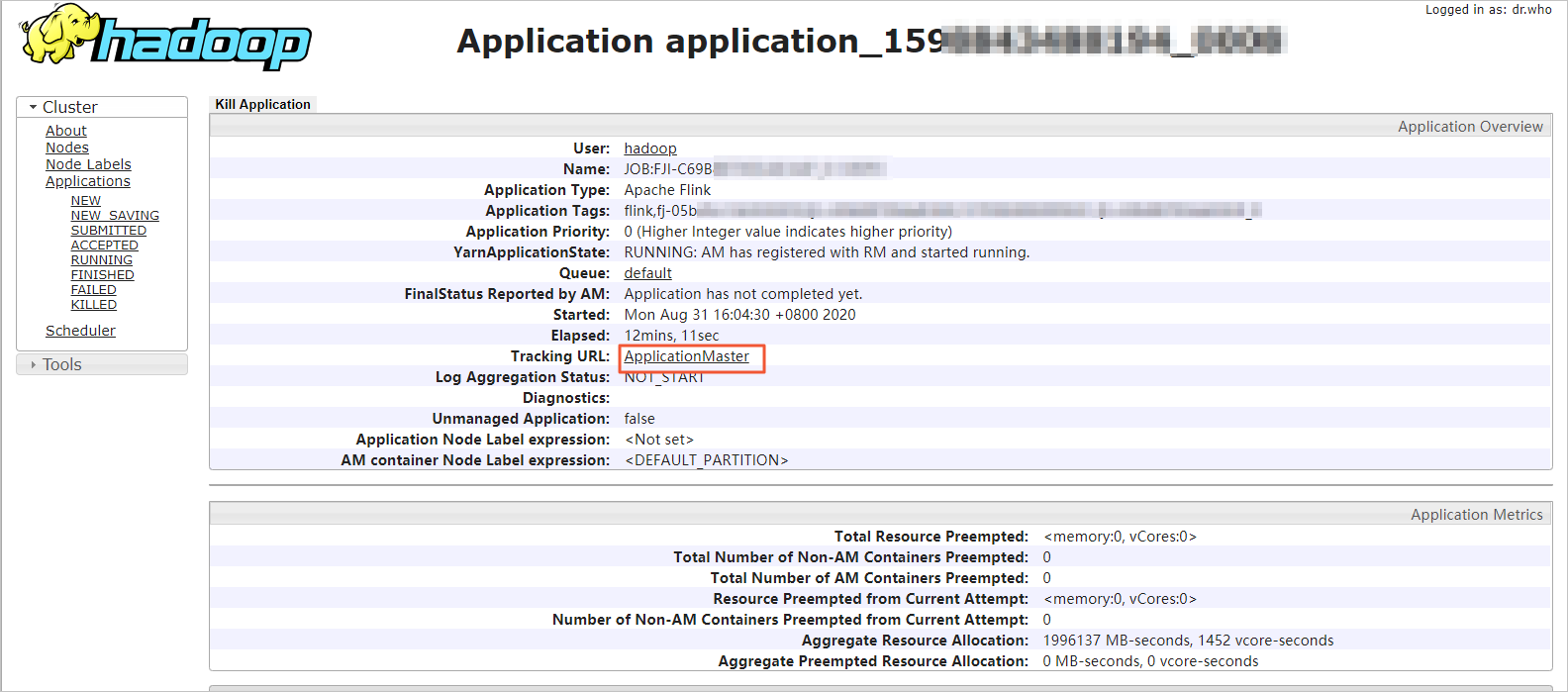

2. 在Hadoop控制台，单击作业的ID。
   您可以查看作业运行详情。

   详细信息如下。
3. 可选：单击Tracking URL后面的链接，进入Apache Flink Dashboard页面。
   您可以查看详情的作业信息。

步骤六：查看输出数据

1. 登录Kafka集群的Master节点。详情请参见使用SSH连接主节点。
2. 执行如下命令，查看results的数据。

   kafka-console-consumer.sh --bootstrap-server emr-header-1:9092 --topic results

   返回信息如下。

   查看完信息后，您可以在数据开发的Flink作业页面，单击右上角的停止，停掉正在运行的Flink作业。
