日志服务:气泡图

更新时间:Mar 18, 2024

本文介绍气泡图操作步骤及示例。

简介

气泡图通常用于比较和展示不同类别之间的关系(例如分析数据之间的相关性),通过气泡的位置以及面积大小进行比较。

基本构成如下:

  • X轴

  • Y轴

  • 气泡

操作步骤

  1. 登录日志服务控制台

  2. 在Project列表区域,单击目标Project。


  3. 日志存储 > 日志库页签中,单击目标Logstore。

  4. 输入查询和分析语句,然后单击最近15分钟,设置查询和分析的时间范围。

    更多信息,请参见步骤一:输入查询和分析语句

  5. 统计图表页签中,单击通用配置image图标。

  6. 属性配置页签中,配置图表属性。

    参数

    说明

    X轴

    一般选择时间列。

    Y轴

    选择一列或多列数据对应到左轴数值区间。

    数值列

    选择某列,使用气泡大小表示数值。

    形状

    设置气泡形状,默认为圆形。

    气泡大小范围

    设置气泡大小,范围为0~32。

    气泡颜色

    选择气泡颜色。

示例

通过气泡大小来分析数据的异常情况。

* | select date_format(from_unixtime(__time__ - __time__% 60), '%H:%i') as minute, case
when request_method = 'GET' and COUNT(1) > 9000 then 3 when request_method = 'GET' and COUNT(1) > 8500 then 2 when request_method = 'GET' and COUNT(1) > 8000 then 1
when request_method = 'POST' and COUNT(1) > 3000 then 3
when request_method = 'DELETE' and COUNT(1) > 1500 then 3
else 0 end as level,  request_method group by minute, request_method order by minute asc limit 1000

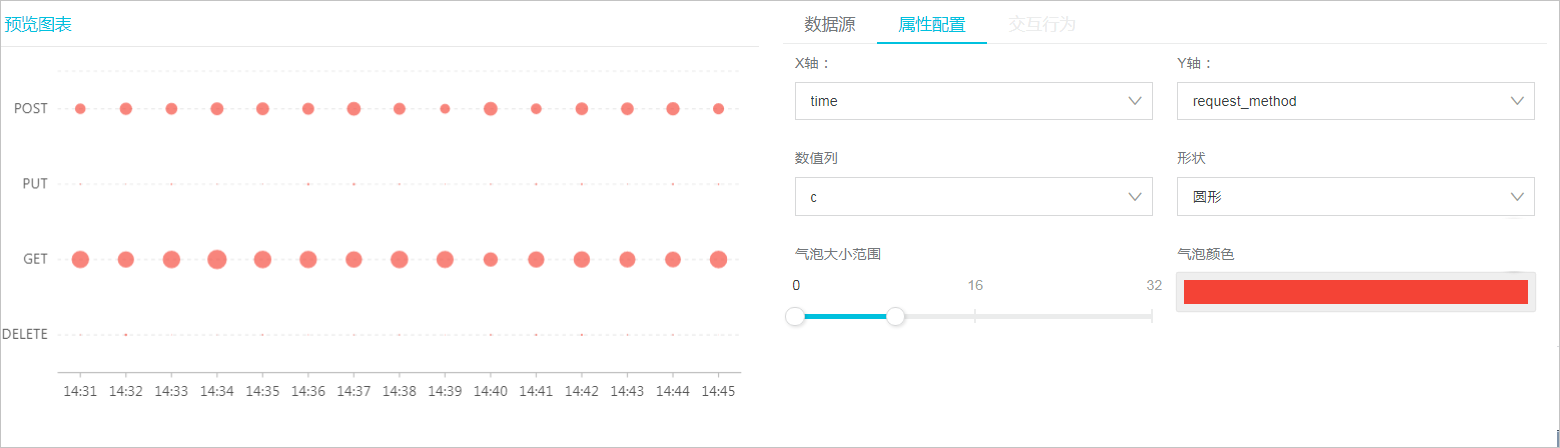

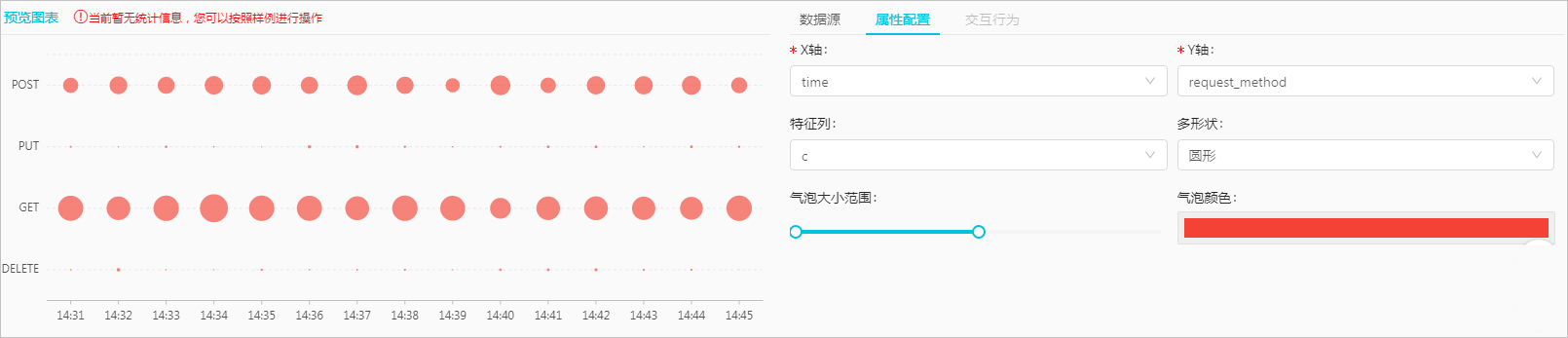

气泡图-001
