您可以通过安全沙箱的NAS直挂功能,有效地解决IO性能问题。本文介绍安全沙箱NAS直挂的实现原理,并通过示例说明如何使用安全沙箱的NAS直挂功能。

前提条件

背景信息

virtio-fs是一个共享的文件系统。容器服务Kubernetes版(ACK)安全沙箱使用virtio-fs可以把Volume、Secret、ConfigMap等共享到虚拟机GuestOS内,从而可以用原生的方式通过Volume挂载NAS。但这种方式下,NAS是挂载到主机上的,在容器内要经过virtio-fs读写主机上的NAS,由此会带来一些性能损耗。

安全容器提供了安全沙箱NAS直挂的功能。该功能会先卸载主机上的NAS挂载点,然后在GuestOS内挂载NAS,最后把NAS bind mount到容器内,从而能够在容器内直接读写NAS,达到接近原生的性能。

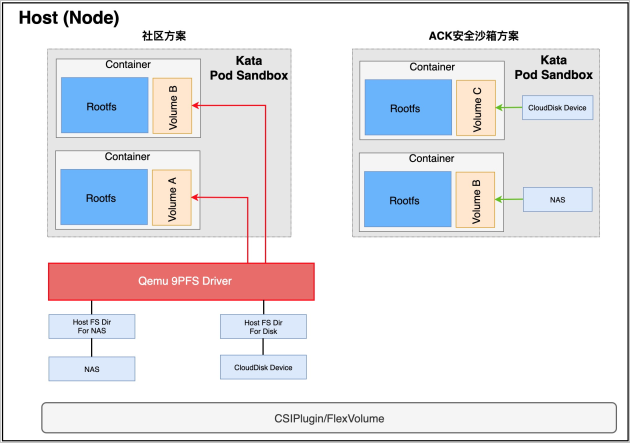

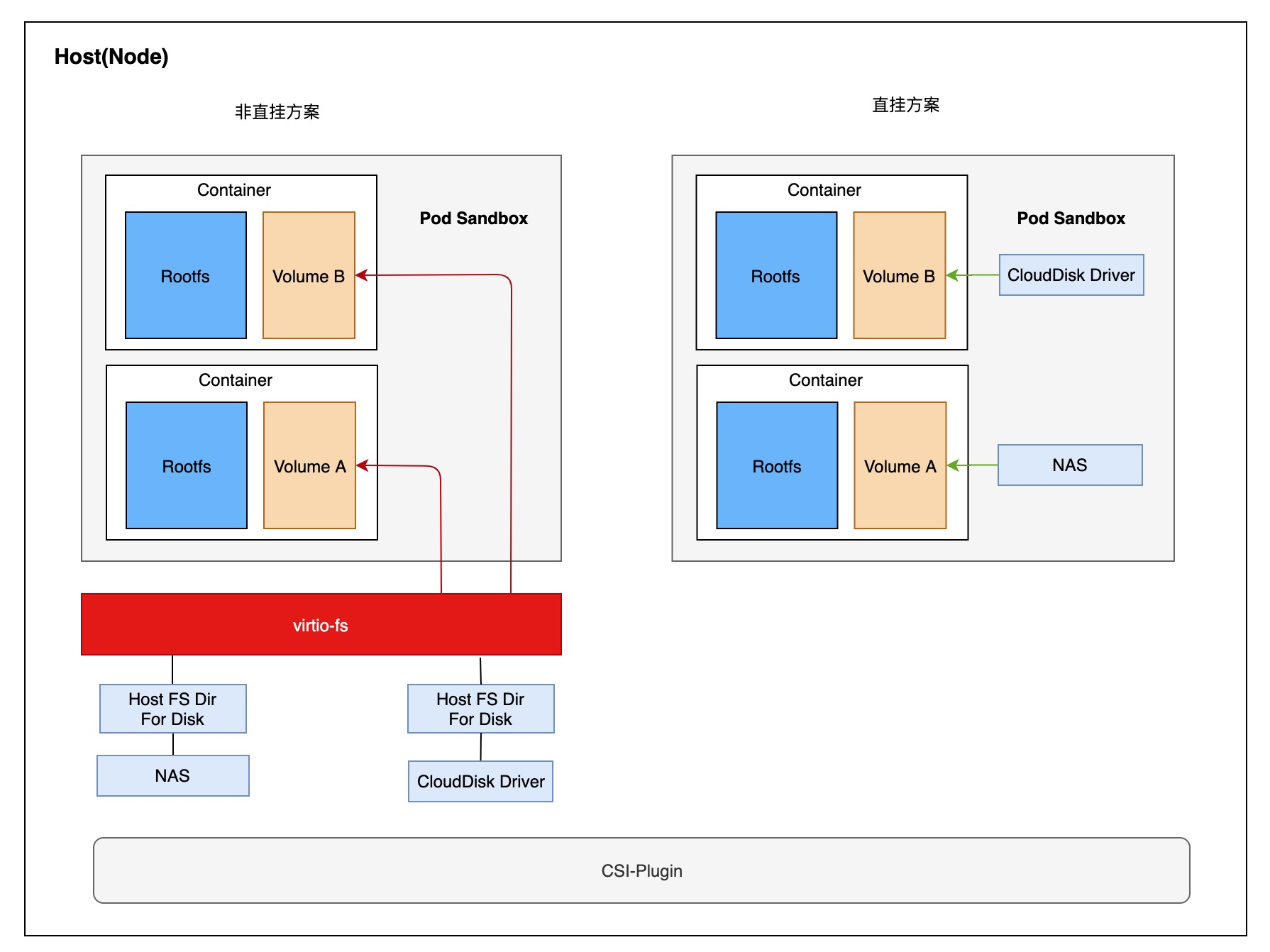

直挂方案

实现原理

挂载原理

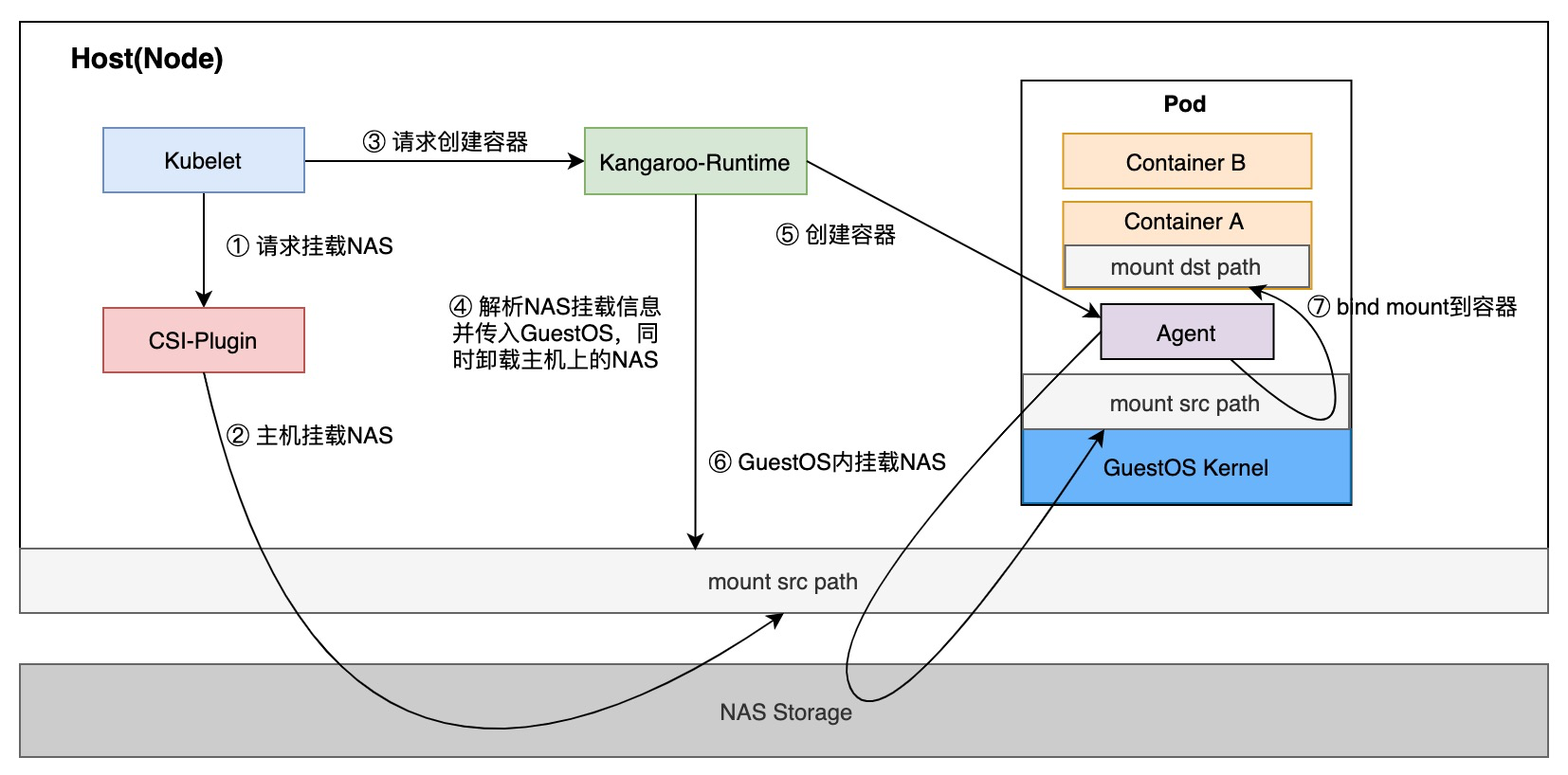

实现安全沙箱的NAS直挂功能的流程说明如下。
步骤序号 说明
Kubelet请求CSI-Plugin挂载NAS卷。
CSI-Plugin在主机挂载NAS。
Kubelet请求Kangaroo-Runtime创建容器。
Kangaroo-Runtime解析NAS挂载信息并传入GuestOS,同时卸载主机上的NAS。
Kangaroo-Runtime请求Agent创建容器。
Agent把NAS挂载到GuestOS内。
Agent把GuestOS上的NAS bind mount到容器内。

示例

以下通过创建NAS实例及使用YAML模板创建资源对象举例说明如何在安全沙箱容器中挂载NAS卷。

  1. 创建一个NAS实例。具体操作,请参见通过控制台创建通用型NAS文件系统
    重要 NAS实例的VPC需要和集群的VPC一致。
    获取到NAS实例挂载点地址,如下图 挂载命令中的 file-system-id.region.nas.aliyuncs.com即为挂载点地址。 NAS
    说明 file-system-id.region.nas.aliyuncs.com:表示挂载点地址。您可以在 NAS控制台中,单击模板文件系统名称,在 挂载使用页面获取挂载点地址。
  2. 执行以下命令,使用模板创建资源对象。
    cat <<EOF | kubectl create -f -
    apiVersion: v1
    kind: PersistentVolumeClaim
    metadata:
      name: nas-pvc-csi
      namespace: default
    spec:
      accessModes:
        - ReadWriteMany
      resources:
        requests:
          storage: 5Gi
      selector:
        matchLabels:
          alicloud-pvname: nas-pv-csi
    ---
    apiVersion: v1
    kind: PersistentVolume
    metadata:
      labels:
        alicloud-pvname: nas-pv-csi
      name: nas-pv-csi
    spec:
      accessModes:
        - ReadWriteMany
      capacity:
        storage: 5Gi
      csi:
        driver: nasplugin.csi.alibabacloud.com
        volumeAttributes:
          options: noresvport,nolock
          path: /csi
          server: ${nas-server-address}
          vers: "3"
        volumeHandle: nas-pv-csi
      persistentVolumeReclaimPolicy: Retain
    ---
    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: deploy-nas-csi
    spec:
      replicas: 2
      selector:
        matchLabels:
          app: busybox
      template:
        metadata:
          labels:
            app: busybox
          annotations:
            storage.alibabacloud.com/enable_nas_passthrough: "true"
        spec:
          runtimeClassName: runv
          containers:
            - name: busybox
              image: registry.cn-hangzhou.aliyuncs.com/acs/busybox:v1.29.2
              command:
              - tail
              - -f
              - /dev/null
              volumeMounts:
                - name: nas-pvc
                  mountPath: "/data"
          restartPolicy: Always
          volumes:
            - name: nas-pvc
              persistentVolumeClaim:
                claimName: nas-pvc-csi
    EOF
    说明
    • 您需要把模板中的${nas-server-address}替换成NAS实例挂载点地址。
      server: ${nas-server-address}
    • 默认Pod不启用NAS直挂功能,您需要在模板中通过Annotation开启NAS直通功能。
      annotations:
              storage.alibabacloud.com/enable_nas_passthrough: "true"
  3. 执行以下命令,进入Pod内验证挂载点类型。
    kubectl get pods
    kubectl exec -it ${podid} sh
    mount | grep /data | grep nfs
    如果执行命令后有内容,表明NAS直挂功能成功。
