您可以在物联网平台上自定义Topic类,设备将消息发送到自定义Topic中,服务端通过AMQP SDK获取设备上报消息;服务端通过调用云端API Pub向设备发布指令。自定义Topic通信不使用物模型,消息的数据结构由您自定义。
背景信息

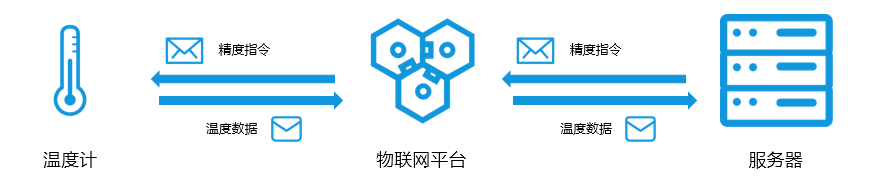

本示例中,电子温度计定期与服务器进行数据的交互,传递温度和指令等信息。温度计向服务器上行发送当前的温度;服务器向温度计下行发送精度设置指令。

准备开发环境
本示例中,设备端和云端均使用Java语言的SDK,需先准备Java开发环境。可从Java 官方网站下载、安装Java开发环境。
新建项目,添加以下Maven依赖,导入阿里云设备端SDK和云端SDK。
<dependencies>
<dependency>
<groupId>com.aliyun.alink.linksdk</groupId>
<artifactId>iot-linkkit-java</artifactId>
<version>1.2.0.1</version>
<scope>compile</scope>
</dependency>
<dependency>
<groupId>com.aliyun</groupId>
<artifactId>aliyun-java-sdk-core</artifactId>
<version>3.7.1</version>
</dependency>
<dependency>
<groupId>com.aliyun</groupId>
<artifactId>aliyun-java-sdk-iot</artifactId>
<version>7.6.0</version>
</dependency>
<dependency>
<groupId>com.aliyun.openservices</groupId>
<artifactId>iot-client-message</artifactId>
<version>1.1.2</version>
</dependency>
</dependencies>
创建产品和设备
设备发送消息给服务器
流程图:

在整个流程中:
- 服务器通过AMQP客户端接收消息,需配置AMQP客户端接入物联网平台,监听设备消息。
AMQP客户端配置说明,请参见AMQP客户端接入说明。
以下是使用Qpid JMS 0.47.0作为AMQP客户端接入物联网平台的示例。
- 添加Maven依赖。
<!-- amqp 1.0 qpid client --> <dependency> <groupId>org.apache.qpid</groupId> <artifactId>qpid-jms-client</artifactId> <version>0.47.0</version> </dependency> <!-- util for base64--> <dependency> <groupId>commons-codec</groupId> <artifactId>commons-codec</artifactId> <version>1.10</version> </dependency>
- 接入物联网平台,监听消息。示例代码如下:
import java.net.URI; import java.util.Hashtable; import java.util.concurrent.ExecutorService; import java.util.concurrent.LinkedBlockingQueue; import java.util.concurrent.ThreadPoolExecutor; import java.util.concurrent.TimeUnit; import javax.crypto.Mac; import javax.crypto.spec.SecretKeySpec; import javax.jms.Connection; import javax.jms.ConnectionFactory; import javax.jms.Destination; import javax.jms.Message; import javax.jms.MessageConsumer; import javax.jms.MessageListener; import javax.jms.MessageProducer; import javax.jms.Session; import javax.naming.Context; import javax.naming.InitialContext; import org.apache.commons.codec.binary.Base64; import org.apache.qpid.jms.JmsConnection; import org.apache.qpid.jms.JmsConnectionListener; import org.apache.qpid.jms.message.JmsInboundMessageDispatch; import org.slf4j.Logger; import org.slf4j.LoggerFactory; public class AmqpJavaClientDemo { private final static Logger logger = LoggerFactory.getLogger(AmqpJavaClientDemo.class); //业务处理异步线程池,线程池参数可以根据您的业务特点调整,或者您也可以用其他异步方式处理接收到的消息。 private final static ExecutorService executorService = new ThreadPoolExecutor( Runtime.getRuntime().availableProcessors(), Runtime.getRuntime().availableProcessors() * 2, 60, TimeUnit.SECONDS, new LinkedBlockingQueue<>(50000)); public static void main(String[] args) throws Exception { //参数说明,请参见AMQP客户端接入说明文档。 String accessKey = "${YourAccessKey}"; String accessSecret = "${YourAccessSecret}"; String consumerGroupId = "${YourConsumerGroupId}"; //iotInstanceId:企业版实例请填写实例ID,公共实例请填空字符串""。 String iotInstanceId = "${YourIotInstanceId}"; long timeStamp = System.currentTimeMillis(); //签名方法:支持hmacmd5、hmacsha1和hmacsha256。 String signMethod = "hmacsha1"; //控制台服务端订阅中消费组状态页客户端ID一栏将显示clientId参数。 //建议使用机器UUID、MAC地址、IP等唯一标识等作为clientId。便于您区分识别不同的客户端。 String clientId = "${YourClientId}"; //userName组装方法,请参见AMQP客户端接入说明文档。 String userName = clientId + "|authMode=aksign" + ",signMethod=" + signMethod + ",timestamp=" + timeStamp + ",authId=" + accessKey + ",iotInstanceId=" + iotInstanceId + ",consumerGroupId=" + consumerGroupId + "|"; //计算签名,password组装方法,请参见AMQP客户端接入说明文档。 String signContent = "authId=" + accessKey + "×tamp=" + timeStamp; String password = doSign(signContent,accessSecret, signMethod); //接入域名,请参见AMQP客户端接入说明文档。 String connectionUrl = "failover:(amqps://${YourHost}:5671?amqp.idleTimeout=80000)" + "?failover.reconnectDelay=30"; Hashtable<String, String> hashtable = new Hashtable<>(); hashtable.put("connectionfactory.SBCF",connectionUrl); hashtable.put("queue.QUEUE", "default"); hashtable.put(Context.INITIAL_CONTEXT_FACTORY, "org.apache.qpid.jms.jndi.JmsInitialContextFactory"); Context context = new InitialContext(hashtable); ConnectionFactory cf = (ConnectionFactory)context.lookup("SBCF"); Destination queue = (Destination)context.lookup("QUEUE"); // 创建连接。 Connection connection = cf.createConnection(userName, password); ((JmsConnection) connection).addConnectionListener(myJmsConnectionListener); // 创建会话。 // Session.CLIENT_ACKNOWLEDGE: 收到消息后,需要手动调用message.acknowledge()。 // Session.AUTO_ACKNOWLEDGE: SDK自动ACK(推荐)。 Session session = connection.createSession(false, Session.AUTO_ACKNOWLEDGE); connection.start(); // 创建Receiver连接。 MessageConsumer consumer = session.createConsumer(queue); consumer.setMessageListener(messageListener); } private static MessageListener messageListener = new MessageListener() { @Override public void onMessage(Message message) { try { //1.收到消息之后一定要ACK。 // 推荐做法:创建Session选择Session.AUTO_ACKNOWLEDGE,这里会自动ACK。 // 其他做法:创建Session选择Session.CLIENT_ACKNOWLEDGE,这里一定要调message.acknowledge()来ACK。 // message.acknowledge(); //2.建议异步处理收到的消息,确保onMessage函数里没有耗时逻辑。 // 如果业务处理耗时过程过长阻塞住线程,可能会影响SDK收到消息后的正常回调。 executorService.submit(() -> processMessage(message)); } catch (Exception e) { logger.error("submit task occurs exception ", e); } } }; /** * 在这里处理您收到消息后的具体业务逻辑。 */ private static void processMessage(Message message) { try { byte[] body = message.getBody(byte[].class); String content = new String(body); String topic = message.getStringProperty("topic"); String messageId = message.getStringProperty("messageId"); logger.info("receive message" + ", topic = " + topic + ", messageId = " + messageId + ", content = " + content); } catch (Exception e) { logger.error("processMessage occurs error ", e); } } private static JmsConnectionListener myJmsConnectionListener = new JmsConnectionListener() { /** * 连接成功建立。 */ @Override public void onConnectionEstablished(URI remoteURI) { logger.info("onConnectionEstablished, remoteUri:{}", remoteURI); } /** * 尝试过最大重试次数之后,最终连接失败。 */ @Override public void onConnectionFailure(Throwable error) { logger.error("onConnectionFailure, {}", error.getMessage()); } /** * 连接中断。 */ @Override public void onConnectionInterrupted(URI remoteURI) { logger.info("onConnectionInterrupted, remoteUri:{}", remoteURI); } /** * 连接中断后又自动重连上。 */ @Override public void onConnectionRestored(URI remoteURI) { logger.info("onConnectionRestored, remoteUri:{}", remoteURI); } @Override public void onInboundMessage(JmsInboundMessageDispatch envelope) {} @Override public void onSessionClosed(Session session, Throwable cause) {} @Override public void onConsumerClosed(MessageConsumer consumer, Throwable cause) {} @Override public void onProducerClosed(MessageProducer producer, Throwable cause) {} }; /** * 计算签名,password组装方法,请参见AMQP客户端接入说明文档。 */ private static String doSign(String toSignString, String secret, String signMethod) throws Exception { SecretKeySpec signingKey = new SecretKeySpec(secret.getBytes(), signMethod); Mac mac = Mac.getInstance(signMethod); mac.init(signingKey); byte[] rawHmac = mac.doFinal(toSignString.getBytes()); return Base64.encodeBase64String(rawHmac); } }
- 添加Maven依赖。
- 配置设备端SDK接入物联网平台,并发送消息。
- 配置设备认证信息。
final String productKey = "XXXXXX"; final String deviceName = "XXXXXX"; final String deviceSecret = "XXXXXXXXX"; final String region = "XXXXXX";
- 设置初始化连接参数,包括MQTT连接配置、设备信息和初始物模型属性。
LinkKitInitParams params = new LinkKitInitParams(); //LinkKit底层是MQTT协议,设置MQTT的配置。 IoTMqttClientConfig config = new IoTMqttClientConfig(); config.productKey = productKey; config.deviceName = deviceName; config.deviceSecret = deviceSecret; config.channelHost = productKey + ".iot-as-mqtt." + region + ".aliyuncs.com:1883"; //设备的信息。 DeviceInfo deviceInfo = new DeviceInfo(); deviceInfo.productKey = productKey; deviceInfo.deviceName = deviceName; deviceInfo.deviceSecret = deviceSecret; //报备的设备初始状态。 Map<String, ValueWrapper> propertyValues = new HashMap<String, ValueWrapper>(); params.mqttClientConfig = config; params.deviceInfo = deviceInfo; params.propertyValues = propertyValues;
- 初始化连接。
//连接并设置连接成功以后的回调函数。 LinkKit.getInstance().init(params, new ILinkKitConnectListener() { @Override public void onError(AError aError) { System.out.println("Init error:" + aError); } //初始化成功以后的回调。 @Override public void onInitDone(InitResult initResult) { System.out.println("Init done:" + initResult); } });
- 设备发送消息。
设备端连接物联网平台后,向以上定义的Topic发送消息。需将onInitDone函数内容替换为以下内容:
@Override public void onInitDone(InitResult initResult) { //设置pub消息的topic和内容。 MqttPublishRequest request = new MqttPublishRequest(); request.topic = "/" + productKey + "/" + deviceName + "/user/devmsg"; request.qos = 0; request.payloadObj = "{\"temperature\":35.0, \"time\":\"sometime\"}"; //发送消息并设置成功以后的回调。 LinkKit.getInstance().publish(request, new IConnectSendListener() { @Override public void onResponse(ARequest aRequest, AResponse aResponse) { System.out.println("onResponse:" + aResponse.getData()); } @Override public void onFailure(ARequest aRequest, AError aError) { System.out.println("onFailure:" + aError.getCode() + aError.getMsg()); } }); }
服务器收到消息如下:
Message {payload={"temperature":35.0, "time":"sometime"}, topic='/a1uzcH0****/device1/user/devmsg', messageId='1131755639450642944', qos=0, generateTime=1558666546105}
- 配置设备认证信息。
服务器发送消息给设备

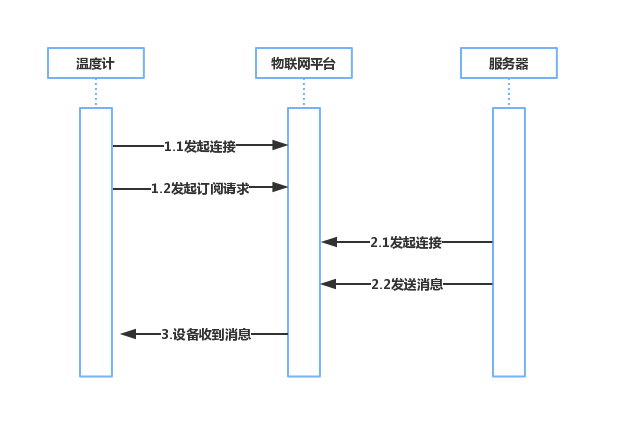

流程图:

- 配置设备端SDK订阅Topic。
配置设备认证信息、设置初始化连接参数、初始化连接,请参见设备发送消息给服务器中的相应示例代码。
设备要接收服务器发送的消息,还需订阅消息Topic。
配置设备端订阅Topic示例如下:
//初始化成功以后的回调。 @Override public void onInitDone(InitResult initResult) { //设置订阅的topic。 MqttSubscribeRequest request = new MqttSubscribeRequest(); request.topic = "/" + productKey + "/" + deviceName + "/user/cloudmsg"; request.isSubscribe = true; //发出订阅请求并设置订阅成功或者失败的回调函数。 LinkKit.getInstance().subscribe(request, new IConnectSubscribeListener() { @Override public void onSuccess() { System.out.println(""); } @Override public void onFailure(AError aError) { } }); //设置订阅的下行消息到来时的回调函数。 IConnectNotifyListener notifyListener = new IConnectNotifyListener() { //此处定义收到下行消息以后的回调函数。 @Override public void onNotify(String connectId, String topic, AMessage aMessage) { System.out.println( "received message from " + topic + ":" + new String((byte[])aMessage.getData())); } @Override public boolean shouldHandle(String s, String s1) { return false; } @Override public void onConnectStateChange(String s, ConnectState connectState) { } }; LinkKit.getInstance().registerOnNotifyListener(notifyListener); }
- 配置云端SDK调用云端API Pub发布消息。
- 设置身份认证信息。
String regionId = "XXXXXX"; String accessKey = "XXXXXX"; String accessSecret = "XXXXXXXXX"; final String productKey = "XXXXXX";
- 设置连接参数。
//设置client的参数。 DefaultProfile profile = DefaultProfile.getProfile(regionId, accessKey, accessSecret); IAcsClient client = new DefaultAcsClient(profile);
- 设置消息发布参数。
PubRequest request = new PubRequest(); request.setQos(0); //设置发布消息的topic。 request.setTopicFullName("/" + productKey + "/" + deviceName + "/user/cloudmsg"); request.setProductKey(productKey); //设置消息的内容,一定要用base64编码,否则乱码。 request.setMessageContent(Base64.encode("{\"accuracy\":0.001,\"time\":now}"));
- 发送消息。
try { PubResponse response = client.getAcsResponse(request); System.out.println("pub success?:" + response.getSuccess()); } catch (Exception e) { System.out.println(e); }
设备端接收到的消息如下:msg = [{"accuracy":0.001,"time":now}]
- 设置身份认证信息。
附录:Demo
下载Pub/Sub demo,包含本示例的云端SDK和设备端SDK配置代码Demo。
AMQP客户端接入物联网平台示例,请参见:
