大数据开发治理平台 DataWorks:数据可视化展现

更新时间:Mar 08, 2024

在数据分析模块,DataWorks为您提供数据可视化工具,能够将加工后的数据以图表形式直观展示,便于您快速提取关键信息。本文将以场景示例形式,为您介绍如何用DataWorks完成用户画像数据的可视化展示。

前提条件

在开始示例前,请确认您已经完成了加工数据。即已通过数据开发DataStudio将数据加工为用户画像基本数据。

数据分析场景

本案例通过数据分析对用户画像数据进行可视化与分析,具体分析场景如下:

场景

图示

城市注册人数排行榜


注册会员访问次数年龄分布


注册会员访问次数性别分布


男女星座访问次数分析


进入SQL查询页面

本示例在数据分析SQL查询功能中进行操作。

登录DataWorks控制台,切换至目标地域后,单击左侧导航栏的数据分析 > SQL查询,在下拉框中选择对应工作空间后单击进入SQL查询

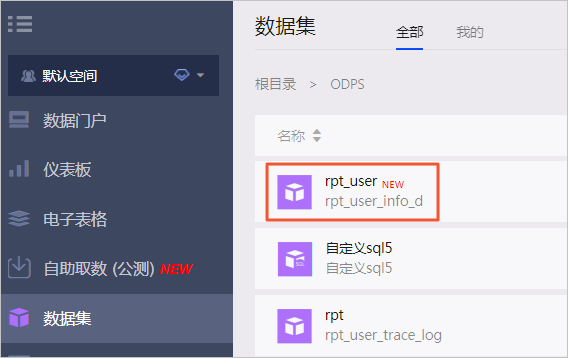

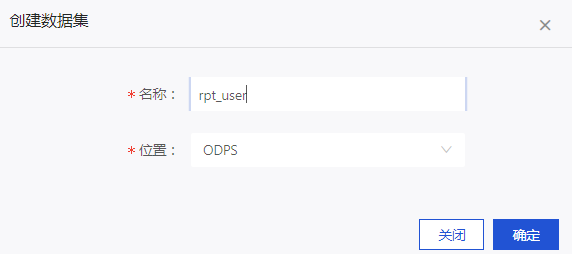

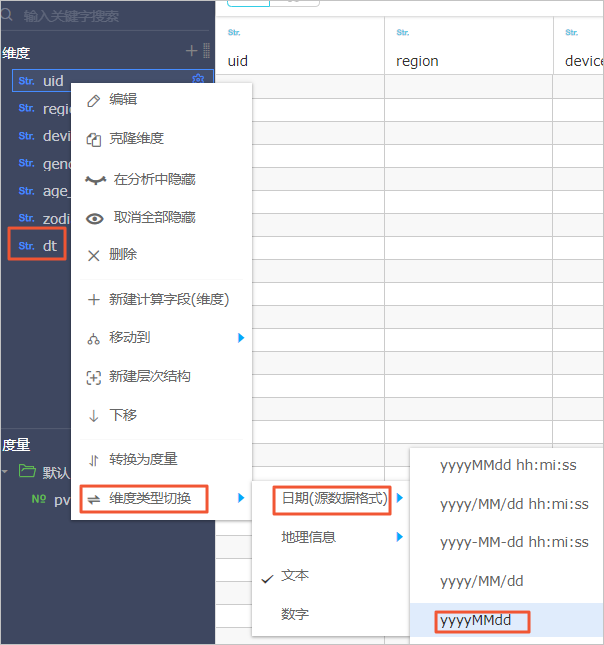

配置SQL查询数据源

  1. 数据源授权。

    在数据分析中使用数据源,需要先给数据源授权,您可以进入安全中心 > 安全策略 > 数据查询与分析管控 > 可查询数据源界面,找到需要查询的数据源,单击操作列的授权,为您的账号授权,详情请参见安全中心

  2. 创建临时文件

    1. 方式一:首次进入SQL查询页面或当前窗口没有打开SQL文件时,可以单击页面中的新建SQL查询,创建临时文件

    2. 方式二:若已有SQL文件被打开,可以单击image.png创建临时文件

    说明

    更多创建SQL查询的介绍,请参见创建SQL查询

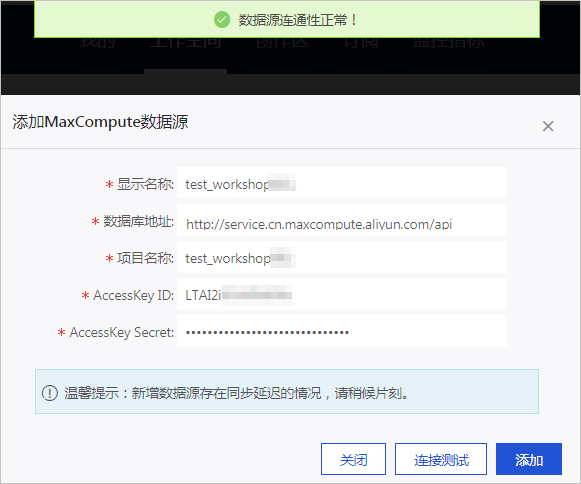

  3. 选择数据源

    在临时文件编辑页面,单击右上角的image.png图标,选择当前SQL查询需要查询的工作空间、引擎类型及数据源。本文示例选择MaxCompute数据源。

编写SQL命令

临时文件编辑页面,输入如下SQL语句,并单击image.png按钮,查询ads_user_info_1d表数据,本示例中dt="20230222"

-- 若未查询到目标分区,您可命令执行show partitions tablename进行表分区确认。
select * from ads_user_info_1d where dt='业务日期';

查询结果并修改可视化图表

  1. 查询结果。

    您可通过查询结果左侧导航中的image.png按钮对查询结果进行可视化展示。


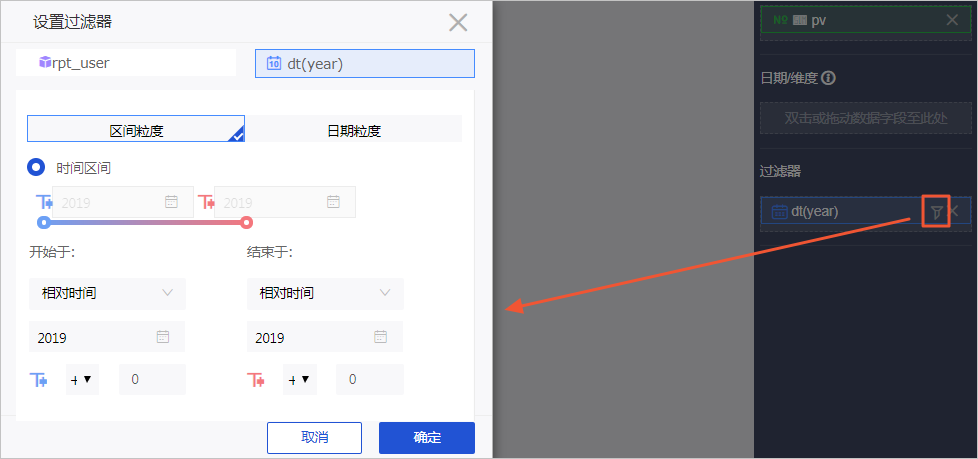

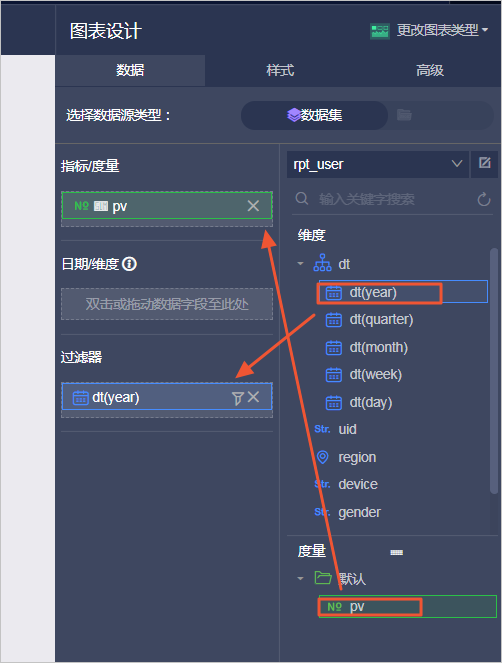

  2. 修改可视化图表。

    单击图表右上方的image.png按钮,进入图表编辑页面。


城市注册人数排行榜

  1. 双击图表上方的原始标题,输入标题内容。

  2. 样式设置

    单击页面右侧样式设置 > 更换图表 > 堆叠条形图

  3. 数据设置

    单击页面左侧数据设置,设置X轴字段为计数(去重计数)Y轴字段为region

    1. uid字段拖拽到X轴并在X轴下拉框中,选择聚合 > 去重计数

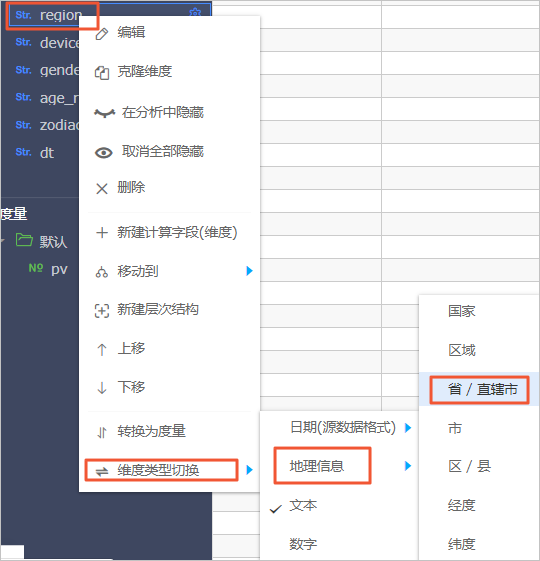

    2. region字段拖拽到Y轴


  4. 修改横纵坐标轴标题

    单击页面右侧的样式设置,在全局设置 > 图表信息中,点击详细并选择图表样式页签。

    1. 单击在X轴轴标题,在标题显示中设置X轴字段信息,将uid改为注册会员数。

    2. 单击在Y轴轴标题,在标题显示中设置Y轴字段信息,将region改为省份

    3. 点击右上角保存按钮即可保存图表。


  5. 确认最终图表。


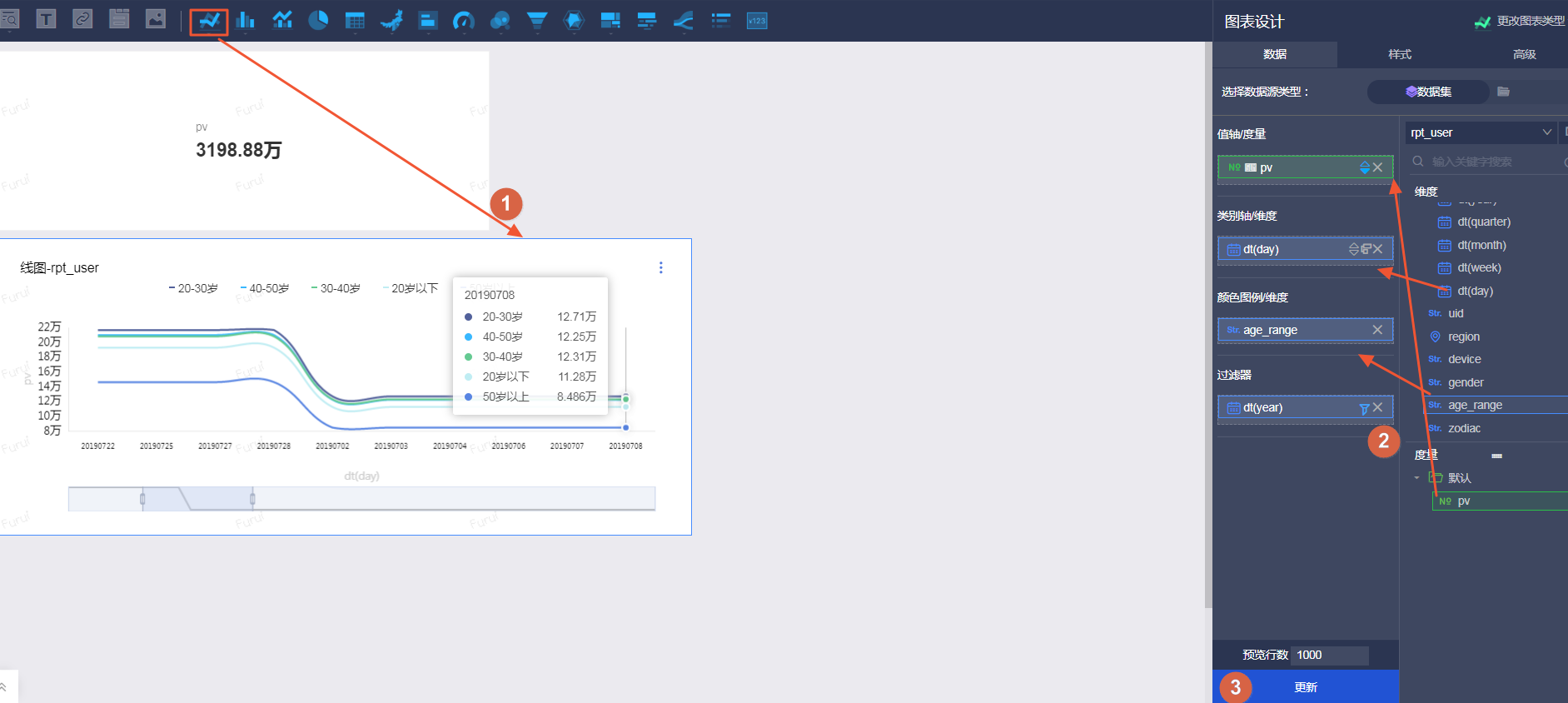

注册会员访问次数年龄分布

  1. 双击图表上方的原始标题,输入标题内容。

  2. 样式设置

    单击页面右侧样式设置 > 更换图表 > 饼图

  3. 数据设置

    单击页面左侧数据设置,设置类字段为age_range,值字段为pv

    1. age_range字段拖拽到中。

    2. pv字段拖拽到中,并在下拉框中选择聚合 > 求和

    3. 点击右上角保存按钮即可保存图表。


  4. 确认最终图表。


注册会员访问次数性别分布

  1. 双击图表上方的原始标题,输入标题内容。

  2. 样式设置

    单击页面右侧样式设置 > 更换图表 > 饼图

  3. 数据设置

    单击页面左侧数据设置字段为gender字段为pv

    1. gender字段拖拽到中。

    2. pv字段拖拽到中,并在值下拉框中选择聚合 > 求和

    3. 点击右上角保存按钮即可保存图表。


  4. 确认最终图表。


男女星座访问次数分析

  1. 双击原始标题,输入数据表标题内容。

  2. 样式设置

    单击页面右侧样式设置 > 更换图表 > 分组柱状图

  3. 数据设置

    单击页面左侧数据设置,设置字段信息:

    1. gender字段拖拽到X轴

    2. pv字段拖拽到Y轴并在Y轴下拉框中,选择聚合 > 求和

    3. zodiac字段拖拽到拆分


  4. 修改横纵坐标轴标题

    单击右侧的样式设置,在全局设置 > 图表信息中,点击详细并选择图表样式页签。

    1. 单击在X轴轴标题,在标题显示中可以设置X轴字段信息,将gender改为性别

    2. 单击在Y轴轴标题,在标题显示中可以设置Y轴字段信息,将pv改为访问次数

    3. 点击右上角保存按钮即可保存图表。


  5. 确认最终图表。


后续操作

  1. 在您编辑完图表后,你可以单击右上角的保存按钮,即可将该结果持久化保存下来并分享。若您想对加工的数据,做其他样式的可视化图表操作,您可以点击另存为按钮。


  2. 另存为的图表可以在数据分析页面,在侧边栏导航中单击卡片按钮进行查看。
