桑基图可以展示一组数据到另一组数据的分流情况,其分支的宽度代表数据流量的大小。例如,通过桑基图可视化分析能源数据、材料成分数据或金融数据的流向。仅高级版和专业版的群空间支持创建桑基图。
前提条件
已创建仪表板,请参见新建仪表板。
图表概述
使用场景
多用于表示数据的流向。用两组数据构成多个坐标点,考察坐标点的分布,判断多变量之间是否存在某种关联或总结坐标点的分布模式。

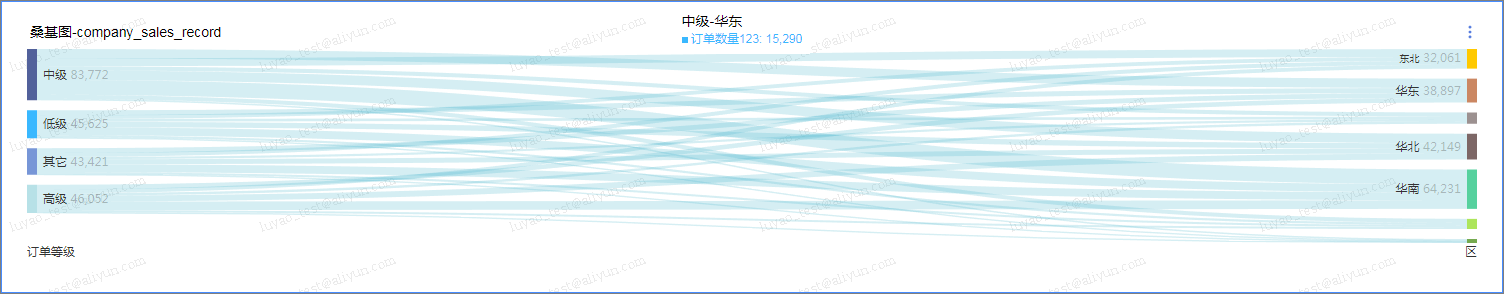

效果图示例
图表字段配置
选择需要的维度字段和度量字段。
在维度列表中,找到区域、省份、订单等级、产品包箱、产品名称、产品小类和产品类型,依次双击或拖拽至节点类别/维度区域。
在度量列表中,找到订单金额,双击或拖拽至节点高度/度量区域。
单击更新,系统自动更新图表。
图表样式配置
在标题与卡片中,配置以下信息:
①主标题
②分割线
③展示链接跳转
④备注
⑤尾注
在组件容器里,配置①卡片颜色、②背景图片、③圆角和④卡片内间距。
在图表样式中,设置显示类别标签、显示数据标签配色设置、连线样式、连线配色和连线透明度。
使用限制
桑基图由节点类别/维度和节点高度/度量组成:
节点类别由数据的维度决定,至少选择2个维度,最多选择20个维度。例如省份和产品类型。
节点高度由数据的度量决定,最多选择1个度量,也可以选择0个度量。例如订单数量。
