本章节为您介绍瀑布图的概述,应用示例、配置样式和如何删除瀑布图。

前提条件

瀑布图概述

瀑布图采用绝对值与相对值结合的方式,直观地反映出数据的增减变化过程,反映数据在不同时期或受不同因素影响下的结果,多用于经营分析和财务分析。

注意 瀑布图的类别轴上至少取1个维度,如省份,产品类型等;值轴上至多取1个度量,如订单数量,利润金额等;

瀑布图应用示例

使用场景示例:华东各省的运输成本比较。以下场景均以company_sales_record数据集为例。
  1. 登录Quick BI控制台。
  2. 单击数据集,进入数据集管理页面。
  3. 单击工作空间 > 数据集
  4. 在数据集管理页面,选择company_sales_record数据集,单击数据集所在行的图标。
    说明 如果您使用的是专业版,需要您手动选择进入常规模式或者全屏模式。以下示例以常规模式为例。
  5. 在柱图大类,单击图标,图例会自动显示在仪表板展示区。瀑布图
  6. 数据标签页,选择需要的维度字段和度量字段。
    1. 选择需要的维度字段和度量字段。
      • 维度列表中,找到区域,并将其添加到过滤器区域。
      • 维度列表中,找到省份,并添加到类别轴/维度区域。
      • 度量列表中,找到运输成本,并添加到值轴/度量区域。
      说明 请确保省份字段的维度类型已经从字符串切换为了地理信息,如需了解如何切换维度字段类型,请参见字段类型切换
    2. 设置过滤器。

      单击图标。本例中按枚举筛选,选择复选并选择区域为华东

    3. 单击确定
  7. 单击更新,系统自动更新图表。更新截图
  8. 样式标签页可更改图表的基本信息、数值设置、图表样式、坐标轴、系列设置等。
  9. 高级标签页,可对瀑布图进行自动刷新、联动和跳转。高级设置
    配置项 名称 说明
    高级设置 自动刷新 勾选该选项并设置时长后,例如,设置为5,每间隔5分钟,系统自动刷新图表数据。
    联动 设置该选项后,单击仪表板中某个图表中的某个区域或字段时,仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动设置与展示
    跳转 设置该选项后,单击仪表板中某个图表中的某个字段时,会跳转到与被单击部分相关联的报表。跳转有参数跳转和外部链接两种方式,参数跳转需结合全局参数使用。具体设置请参见跳转设置与展示
  10. 单击保存图标,保存该仪表板。

配置样式

  • 基础信息中,可设置显示主标题/备注展示跳转链接等。
    说明 通过展示跳转链接功能,用户可以在图表界面中直接跳转至需要的报表和外部链接,实现方式简单,只需在基本信息中添加相关的显示文案和链接即可。
  • 数值设置中,可设置是否显示起始值显示累计值显示起始值/累计值Tips
  • 图表样式中,可设置是否显示图表标签显示图例配色

    本示例中选择显示图表标签,图例显示在上方。

    说明 若图表中存在较多度量,勾选显示图表数据标签将显示所有度量标签。图表数据标签的显示方式分为智能显示和全量显示两种。如果图表中维度字段数值较多并且不显示缩略轴,智能显示将根据图表的显示情况显示部分数据标签,全量显示将显示全部数据标签。
  • 坐标轴中,可设置坐标轴的轴标题单位等信息。

    本示例中勾选显示刻度在水平轴标签页。

  • 系列设置中,可设置度量的别名数值显示格式设置等。

    本示例中将选择自动适配数据显示格式。

    更新后,图表如下图所示。

    更新后

图表联动

高级标签页可设置自动刷新和图表联动。以饼图为例设置图表联动。
  1. 单击图标,增加饼图的图例到仪表板展示区。
  2. 选择度量和维度。
    说明 度量和维度可以不与瀑布图相同。
  3. 选中瀑布图,单击高级标签。
  4. 高级标签页中单击联动设置图标,选择绑定的字段和关联的图表。
  5. 单击确定完成联动设置。

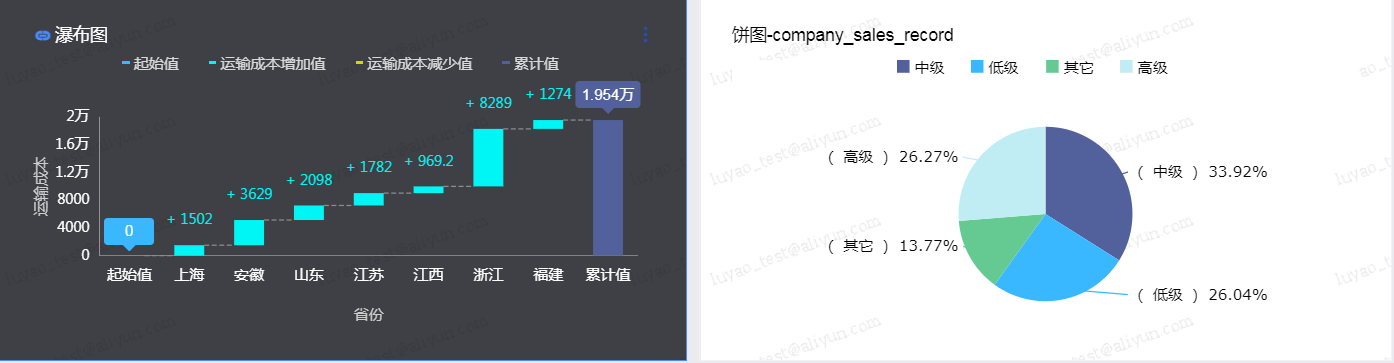

设置完成后,图表如下图所示。单击瀑布图中对应区域,饼图会同步联动显示对应数据。
说明 起始值和累计值不支持联动。

删除图表

如果您想删除当前图表,请参考以下步骤操作。

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。
