Link IoT Edge产品提供用于接入OPC UA设备的驱动(简称OPC UA驱动)。您可以直接从控制台部署OPC UA驱动到网关,也可以从控制台下载OPC UA驱动代码进行修改,作为您的自定义驱动使用。

OPC UA驱动目前仅支持在Link IoT Edge专业版(LE Pro)上运行。

概述

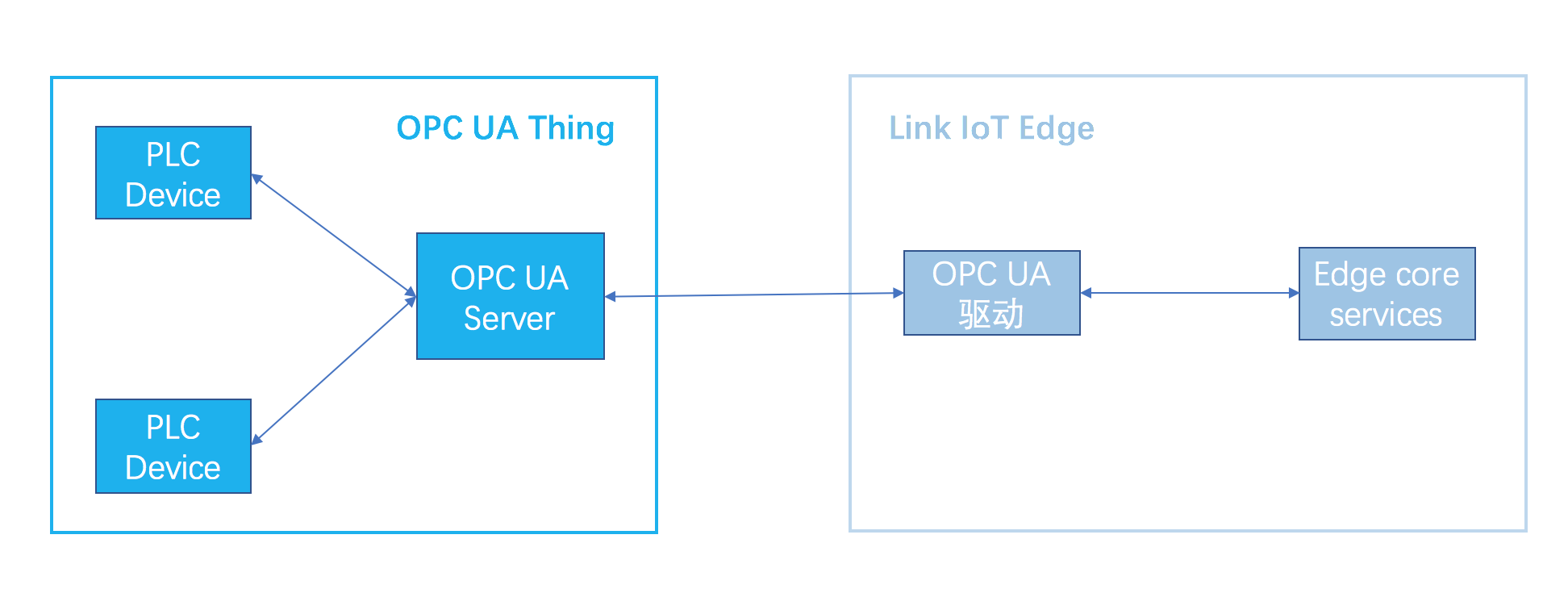

OPC UA驱动和OPC UA设备的连接是通过OPC UA服务器关联的,OPC UA驱动通过操作OPC UA服务器对外暴露的协议接口操作OPC UA设备,示意图如下所示。OPCUA架构

本文以示例方式介绍OPC UA官方驱动的使用步骤,具体操作如下文所示。

前提条件

使用OPC UA官方驱动之前请确保已创建边缘实例并上线网关,操作详情请参见环境搭建

一、分配驱动

  1. 左侧导航栏单击边缘实例,在已创建的边缘实例右侧单击查看
  2. 实例详情页面设备与驱动页签下,单击全部驱动右侧的+图标 。
  3. 分配驱动对话框中,选择官方驱动,找到OPC UA驱动,单击对应操作栏中的分配。然后单击完成分配OPC UA驱动到边缘实例

二、配置驱动

  1. 单击已分配的OPC UA驱动,然后在设备列表右侧单击驱动配置
  2. 在弹出页面中单击添加通道添加通道
  3. 根据界面提示设置参数,然后单击确定
    参数描述
    通道名称需在网关维度具有唯一性。支持中文、英文字母、数字和下划线,长度限制1~30,中文算2位。
    通道地址opc.tcp://localhost:4840
    安全策略指加密算法策略。有Basic128Rsa15Basic256三种。
    安全模式指签名类型。有SignSignAndEncrypt三种。
    用户名非必填。
    密码非必填。
    方法调用超时时间单位为秒。
  4. (可选)在设备列表右侧,单击容器配置,根据如下参数说明,对当前驱动进行容器配置。配置完成后单击保存
    说明 仅在产品规格为专业版的边缘实例中,允许设置容器配置
    参数描述
    是否使用宿主机host模式选择是否隔离容器的网络。直接使用宿主机网络环境。
    • :表示不隔离容器的网络,直接使用宿主机网络环境。
    • :表示隔离容器的网络,需要设置网络端口映射
    网络端口映射是否使用宿主机host模式时出现的参数。函数的网络环境和宿主机的环境是完全隔离的。通过网络端口映射,将容器内函数的监听端口映射到宿主机的某一个端口上,实现不同主机上的客户端程序,能够访问该函数提供的服务。最多支持映射10条网络端口。

    例如,运行在宿主机容器内的fc-http-server函数,通过80端口对外界提供服务。此时,其它主机上的客户端程序,无法通过访问宿主机的80端口,访问到fc-http-server函数。因此需要将fc-http-server函数所在的容器端口映射到宿主机的某一个端口上(例如将容器内的80端口映射到宿主机8080端口),允许其它主机上的客户端程序通过访问宿主机的IP地址:8080,访问到容器内部的fc-http-server函数。

    是否启动特权模式

    容器内的root用户实际上只是宿主机的一个普通用户。若在容器内部做修改系统时间、使用mount命令等需要root权限的操作,则需要赋予容器privileged特权。

    说明 特权模式下,容器内部拥有宿主机的root权限,而且宿主机的所有设备会默认映射到容器内部,即无需配置设备映射
    设备映射是否启动特权模式时出现的参数。设备管理系统和宿主机的环境是完全隔离的。当一个函数需要访问宿主机的设备(例如串口)时,需要将设备映射到运行函数的容器内部。最多可添加10个设备映射。
    卷映射文件系统和宿主机的环境是完全隔离的。当一个函数需要访问宿主机的文件时,需要将文件映射到运行函数的容器内部。最多可添加10个卷映射。

三、驱动关联子设备

  1. 单击设备列表区域框下的分配子设备,在OPC UA驱动下为边缘实例分配设备。
    您可以分配已有的OPC UA设备,也可以根据下面的步骤,新建OPC UA设备。
    说明 分配已有的OPC UA设备时,该设备所属产品必须接入网关,且接入网关协议为OPC UA。详细说明请参见创建产品
  2. 在右侧弹出的分配子设备面板中,单击添加子设备
    添加子设备按钮
  3. 添加设备对话框,单击新建产品,创建OPC UA设备所属产品。新建OPC UA产品
  4. 创建产品对话框设置参数后,单击完成
    表 1. 参数说明
    参数描述
    产品名称设置产品名称,产品名称在账号内具有唯一性。支持中文、英文字母、数字、下划线(_)、短划线(-)、@符号和英文圆括号,长度限制4~30,一个中文汉字算2位。
    接入网关协议此处必须选择OPC UA
    认证方式选择适合您设备的认证方式。详情请参见设备安全认证
  5. 返回添加设备对话框,添加OPC UA设备。添加OPCUA设备_专有云
  6. 分配子设备页面,将新建的OPC UA设备分配到边缘实例。
  7. 分配设备到边缘实例后,单击设备名称对应操作栏中的设备配置,通过关联通道,关联设备与OPC UA驱动。
    设备配置
    表 2. 参数说明
    参数描述
    关联通道选择二、配置驱动的步骤3中添加好的通道。
    节点路径设备在OPC UA Server中,从Objects开始到设备节点的绝对路径。

四、部署边缘实例

实例详情页面,单击右上角部署,重新部署边缘实例。
