您可以在专有网络VPC(Virtual Private Cloud)内创建自定义路由表,并在自定义路由表中添加自定义路由条目,然后将自定义路由表绑定至交换机来控制该交换机的流量,方便您更灵活地进行网络管理,以上操作被称为子网路由。

背景信息

完成子网路由前,您需要了解以下信息:

  • 每个VPC最多可以拥有包括系统路由表在内的10张路由表。
  • 每个交换机只能绑定一张系统路由表或自定义路由表。

前提条件

您已经创建了VPC和交换机。具体操作,请参见搭建IPv4专有网络

步骤一:创建自定义路由表

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,单击路由表
  3. 在顶部菜单栏,选择要创建自定义路由表的地域。
    区域 支持自定义路由表的地域
    亚太 华北1(青岛)、华北2(北京)、华北3(张家口)、华北5(呼和浩特)、华北6(乌兰察布)、华东1(杭州)、华东2(上海)、华东5(南京-本地地域)、华东6(福州-本地地域)、华南2(河源)、华南1(深圳)、华南3(广州)、西南1(成都)、中国香港、日本(东京)、韩国(首尔)、新加坡、澳大利亚(悉尼)、马来西亚(吉隆坡)、印度尼西亚(雅加达)、菲律宾(马尼拉)、泰国(曼谷)、印度(孟买)
    欧洲与美洲 德国(法兰克福)、英国(伦敦)、美国(硅谷)、美国(弗吉尼亚)
    中东 阿联酋(迪拜)
  4. 路由表页面,单击创建路由表
  5. 创建路由表页面,根据以下信息配置路由表,然后单击确定
    配置 说明
    资源组 选择自定义路由表所属的资源组。
    专有网络 选择自定义路由表所属的专有网络VPC(Virtual Private Cloud)。

    如果VPC中含有以下云服务器ECS(Elastic Compute Service)实例规格族中的任一实例,则不支持为该VPC创建自定义路由表。ECS实例规格如下:

    ecs.c1、ecs.c2、ecs.c4、ecs.ce4、ecs.cm4、ecs.d1、ecs.e3、ecs.e4、ecs.ga1、ecs.gn4、ecs.gn5、ecs.i1、ecs.m1、ecs.m2、ecs.mn4、ecs.n1、ecs.n2、ecs.n4、ecs.s1、ecs.s2、ecs.s3、ecs.se1、ecs.sn1、ecs.sn2、ecs.t1、ecs.xn4

    如需创建自定义路由表,请升级不支持VPC高级功能的ECS实例的规格或释放不支持VPC高级功能的ECS实例。
    说明 如果您的VPC中含有ECS实例规格族限制中的任一实例,且您已经创建了自定义路由表,为了保证正常使用自定义路由表功能,请升级ECS实例规格或释放ECS实例。更多信息,请参见VPC高级功能
    名称 输入自定义路由表的名称。
    描述 输入自定义路由表的描述。

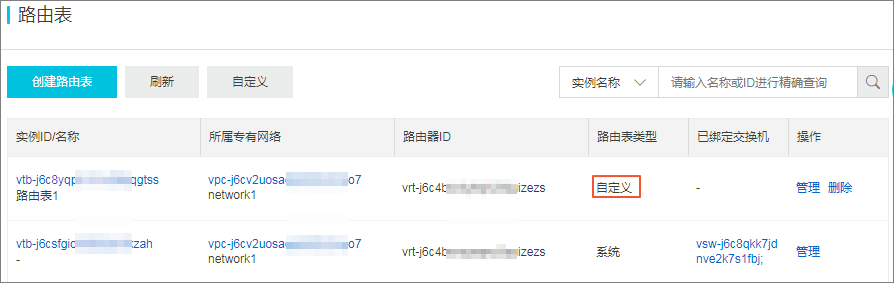

    创建自定义路由表后,您可以在路由表页面查看路由表类型自定义的路由表。系统会在自定义路由表中自动添加以下系统路由:
    • 以100.64.0.0/10为目标网段的路由条目,用于VPC内的云产品通信。
    • 以路由表所属VPC内的交换机网段为目标网段的路由条目,用于交换机内的云产品通信。
    例如,您VPC的网段为192.168.0.0/16,该VPC下已经创建了两个网段分别为192.168.1.0/24和192.168.0.0/24的交换机,则您在该VPC创建的自定义路由表中会有如下三条系统路由,表中的“-”表示该VPC内部。
    目标网段 下一跳 类型
    100.64.0.0/10 - 系统路由
    192.168.1.0/24 - 系统路由
    192.168.0.0/24 - 系统路由

步骤二:添加自定义路由条目到自定义路由表

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,单击路由表
  3. 在顶部菜单栏处,选择自定义路由表所属的地域。
  4. 路由表页面,找到目标自定义路由表,单击路由表的ID。
  5. 在自定义路由表详情页面,选择路由条目列表 > 自定义路由条目页签,然后单击添加路由条目
  6. 添加路由条目面板,根据以下信息配置路由条目,然后单击确定
    配置 说明
    名称 输入自定义路由条目的名称。
    目标网段 输入要转发到的目标网段。
    • IPv4网段:目标网段是IPv4网段。
    • IPv6网段:目标网段是IPv6网段。
      说明 当所选路由表是系统路由表,且路由表所在地域支持分配IPv6网段时,目标网段可以选择IPv6网段。支持分配IPv6网段的地域情况,请参见VPC支持的地域信息
    • VPC前缀列表:目标网段是前缀列表。关于前缀列表的更多信息,请参见前缀列表概述
    下一跳类型 选择下一跳类型:
    • ECS实例:将目的地址在目标网段范围内的流量路由至选择的ECS实例。关于ECS实例的更多信息,请参见什么是云服务器ECS

      适用于将指定网络访问路由至ECS实例进行流量统一转发和管理的场景,例如,将一台ECS实例配置为公网网关管理其他ECS实例访问公网。

    • VPN网关:将目的地址在目标网段范围内的流量路由至选择的VPN网关。关于VPN网关的更多信息,请参见什么是VPN网关
    • NAT网关:将目的地址在目标网段范围内的流量路由至选择的NAT网关。关于NAT网关的更多信息,请参见什么是NAT网关
    • VPC对等连接:将目的地址在目标网段范围内的流量路由至选择的对等连接。关于对等连接的更多信息,请参见VPC对等连接概述
    • 弹性网卡:将目的地址在目标网段范围内的流量路由至选择的弹性网卡。关于弹性网卡的更多信息,请参见弹性网卡概述
    • 路由器接口(边界路由器方向):将目的地址在目标网段范围内的流量路由至边界路由器关联的路由器接口。 关于路由器接口的更多信息,请参见什么是VBR上连

      适用于使用高速通道连接本地数据中心的场景。

      此种模式下,您还需要选择路由的方式:

      • 普通路由:选择一个关联的路由器接口。
      • 主备路由:主备路由仅支持两个实例作为下一跳,主路由下一跳权重为100,备份路由下一跳权重为0。当主路由健康检查失败时,备份路由生效。
      • 负载路由:负载分担路由需要选择2~4个路由器接口作为下一跳,且作为下一跳的路由器接口的对端路由器类型必须为边界路由器。实例权重的有效范围为1~255的整数,默认值为100。每个实例的权重必须相同,系统会将流量平均分配给下一跳实例。
    • 路由器接口(专有网络方向):将目的地址在目标网段范围内的流量路由至选择的专有网络。关于专有网络的更多信息,请参见什么是专有网络
    • 转发路由器:将目的地址在目标网段范围内的流量路由至选择的转发路由器。 关于转发路由器的更多信息,请参见转发路由器工作原理
    • IPv6网关:将目的地址在目标IPv6网段范围内的流量路由至选择的IPv6网关。关于IPv6网关的更多信息,请参见什么是IPv6网关
      说明 当所选路由表是系统路由表,路由表所在地域支持分配IPv6网段,且目标网段选择IPv6网段时,下一跳类型支持选择IPv6网关ECS实例弹性网卡
    资源组 选择下一跳所属的资源组。

    下一跳类型选择ECS实例弹性网卡时,需要配置该选项。

    ECS实例高可用虚拟IPVPN网关NAT网关VPC对等连接弹性网卡转发路由器IPv6网关 在下拉列表中选择下一跳类型产品对应的具体下一跳实例。

    您也可以跳转至对应下一跳类型产品的创建页面新建实例。

步骤三:绑定交换机和自定义路由表

您可以将创建的自定义路由表绑定到交换机上,控制该交换机的路由。一个交换机只能关联一张自定义路由表或系统路由表。

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,单击路由表
  3. 在顶部菜单栏,选择路由表所属的地域。
  4. 路由表页面,找到目标自定义路由表,单击路由表的ID。
  5. 在路由表详情页面,单击已绑定交换机页签,然后单击绑定交换机
  6. 绑定交换机对话框,选择要绑定的交换机,然后单击确定
    您可以在已绑定交换机页签,在交换机列单击交换机的ID,跳转到交换机详情页面,然后单击路由管理页签,在已绑定路由表处,查看该交换机绑定的路由表为自定义路由表。
