本文介绍进度条图表操作步骤及案例。

简介

进度条图表用于显示百分比内容,您可以通过进度条的属性配置调整进度条的样式,并设置进度条的显示规则。

基本构成如下:
  • 实际值
  • 单位(可选)
  • 总值

使用步骤

  1. 登录日志服务控制台
  2. 在Project列表区域,单击目标Project。
  3. 日志存储 > 日志库页签中,单击目标Logstore。
  4. 输入查询和分析语句,然后单击15分钟(相对),设置查询和分析的时间范围。

    更多信息,请参见查询和分析

  5. 单在统计图表页签中,单击进度条-001图标。

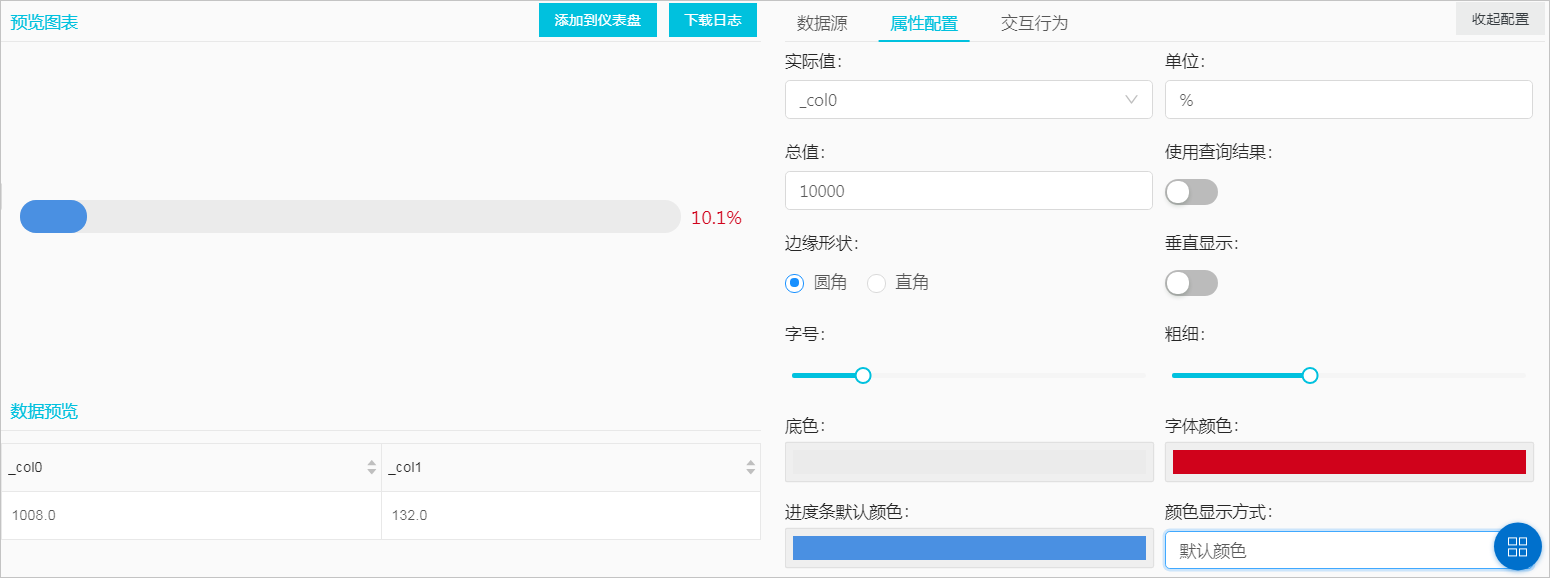

  6. 属性配置页签中,配置图表属性。
    参数说明
    实际值默认选择目标字段的第一行数据进行展示。
    单位进度条数值的单位。
    总值进度条的总数值,默认100。设置总值后,可在进度条中显示实际值与总值的占比。
    最大值所在列使用查询结果打开时,总值变成最大值所在列,从查询结果中取值。
    使用查询结果使用查询结果的情况下,从查询结果中选值。
    边缘形状进度条的边缘形状。
    垂直显示使进度条垂直显示。
    字号可以调整进度条字体的大小。
    粗细可以调整进度条的粗细。
    底色进度条的底色。
    字体颜色进度条的字体颜色。
    进度条默认颜色默认的进度条颜色。
    颜色显示方式进度条的颜色显示方式,包括默认颜色、渐变和按照规则显示。
    开始颜色颜色显示方式选择渐变时,可以设置进度条的开始颜色。
    结束颜色颜色显示方式选择渐变时,可以设置进度条的结束颜色。
    显示颜色颜色显示方式选择按照规则显示时,可以设置进度条的显示颜色。
    说明实际值与设置的临界值根据判断条件进行比较,符合判断条件则按照此处设置的颜色进行显示,否则显示默认颜色。
    判断条件颜色显示方式选择按照规则显示时,可以设置进度条颜色显示的判断条件。
    临界值颜色显示方式选择按照规则显示时,可以设置进度条颜色显示的判断条件的临界值。

示例

进度条主要应用于百分比指标或数据占比的显示。
* | select diff[1],diff[2] from (select compare( pv , 86400) as diff from (select count(1) as pv from log))
如果颜色显示方式选择按照规则显示,可以根据设定的规则动态显示颜色。不满足设置的规则时,则显示默认颜色。256
