您可以选择查询控件来查询单个或多个图表中的数据。一个仪表板中可以添加多个查询控件,但只支持一个查询控件置顶。

  1. 单击查询控件
  2. 选择一个数据集,并为控件添加需要查询的字段,如下图所示。
    说明 若筛选项字段为维度字段,则支持筛选项必填功能。为该筛选项设定值后才能进行查询。
  3. 单击样式标签页,可对控件进行以下设置:
    • 控件设置:可设置控件名称以及是否显示、是否置顶、控件排列方式、是否隐藏查询按钮。
    • 控件样式:可设置控件高度、内容排版方式、字段标签显示方式。
    • 字段样式:可设置字段的显示样式,并且可以自定义显示宽度。

目前,查询控件支持同数据集和非同数据集关联。

同数据集关联示例展示

  1. 选择同数据集,在同数据集关联列表中,按字段类型选择图表。
  2. 单击样式,编辑控件的显示标题。
  3. 单击查询按钮,查询字段所作用的图表。

非同数据集关联示例展示

查询控件还可以将来自不同数据集的数据做关联,但是要确保所关联的选项中,数据成员的值是一致的,否则关联无效。

  1. 选择一个数据图表,例如交叉表。
  2. 选择需要的字段,然后单击更新
  3. 单击样式标签页,更改交叉表的显示标题和布局。例如,将交叉表的显示标题设置为海外报表
  4. 单击数据集切换图标,切换一个数据集。
  5. 选择一个数据图表,例如交叉表。
  6. 选择需要的字段,然后单击更新
  7. 单击样式标签页,更改交叉表的显示标题和布局。例如,将交叉表的显示标题设置为中国报表
  8. 单击查询控件图标,为查询控件选择数据集和需要查询的字段。
  9. 选择非同数据集关联,在非同数据集关联列表中,按字段类型选择关联项。
  10. 单击样式标签页,编辑控件的显示标题。
  11. 单击查询,字段所作用的图表会自动更新。

级联查询示例展示

查询控件支持级联查询功能,通过该功能可以简化多筛选条件的设置过程。

  1. 在仪表板编辑页面创建线图,如下图所示:
  2. 单击查询条件控件并选择数据集和需要筛选的字段,本示例中选择省份,如下图所示:
  3. 单击级联查询图标,在字段级联配置页面,单击+新增级联关系图标添加需要级联的字段并单击确定。本示例中选择城市产品类型
    说明
    • 级联筛选支持三级级联,父级节点和子级节点之间有连接线。
    • 支持对级联字段重命名。
  4. 单击设置过滤条件图标,对筛选项进行设置并单击确定,本示例选择平铺级联展示和复选,如下图所示:
    说明 级联展示支持树形级联展示和平铺级联展示两种形式,同时可以对同源继承设置。
  5. 在查询控件中单击查询,结果如下图所示:
    说明 级联的详细信息可以通过鼠标悬停在图表右上角级联图标处查看。

日期查询

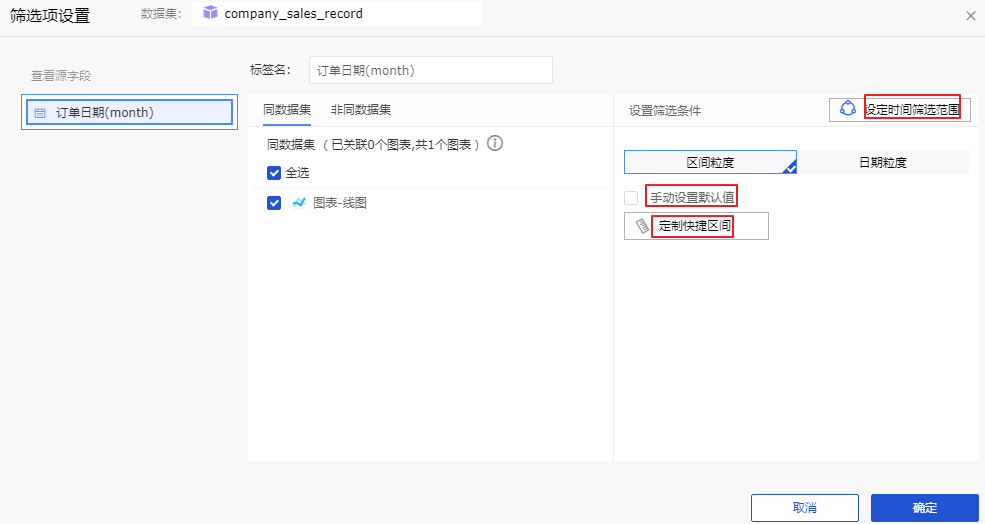

在对时间类型数据进行查询时,可以设定时间筛选范围、手动设置默认值、定制快捷区间,如下图所示:
  1. 数据标签页,为查询控件选择数据集和需要查询的字段,比如订单日期(month)。
  2. 选择一个需要作用的图表并单击设定时间筛选范围
  3. 设定时间筛选范围页面,向右拖动启用图标并设定时间可筛选范围,单击确定,如下图所示:
  4. 通过手动设置默认值定制快捷区间选择一个日期范围,单击确定
    说明 目前仅支持对month和day时间类型定制快捷区间。
  5. 单击查询,控件所作用的图表会自动更新。

文本查询

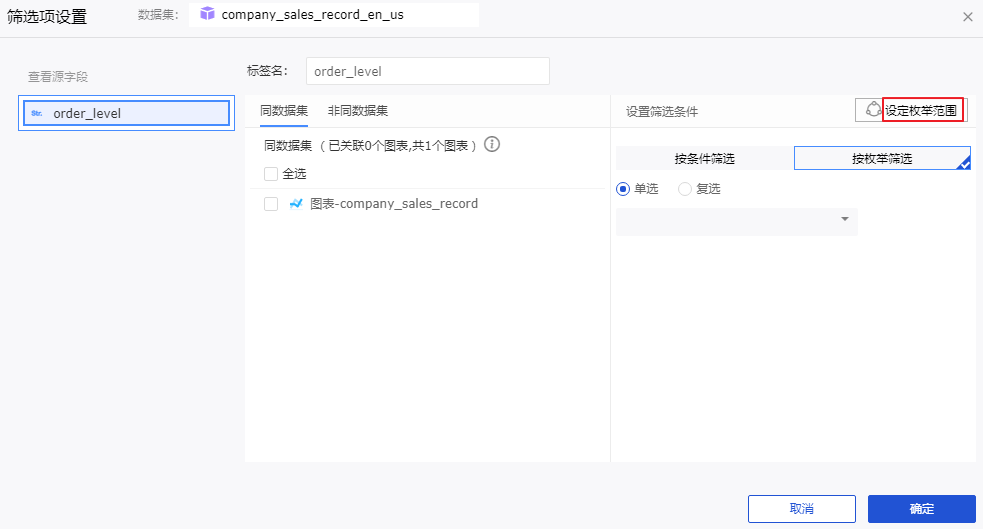

在对文本类型数据进行查询时,可以设定枚举范围。如下图所示:
  1. 数据标签页,为查询控件选择数据集和需要查询的字段,比如产品包箱。
  2. 选择一个需要作用的图表,并单击设定枚举范围
  3. 设定枚举范围页面,向右拖动启用图标,点击手工输入或者单击添加可选择的取值,如中型箱子大型箱子小型包裹小型箱子,单击确定,如下图所示:
  4. 选择按枚举筛选并选择复选,单击下拉箭头,系统会自动将该字段可选择的取值加载到查询控件中,如下图所示:
    说明 如果需要对某些文本类型字段值按照所需顺序进行排序,请勾选按固定值排序,结果将按照选择或者输入的字段值顺序进行排序显示。
  5. 通过手工输入或者单击添加需要查询的字段取值,并单击确定 > 确定
  6. 单击查询,查询控件所作用的图表会自动更新。

数值查询

  1. 数据标签页,为查询控件选择数据集和需要查询的字段,比如订单数量。
  2. 选择一个需要作用的图表并设置筛选条件,单击确定,如下图所示:
  3. 单击查询,查询控件所作用的图表会自动更新。
