容器服务 Kubernetes 版 ACK:使用NAS实现共享存储和持久化存储-Flexvolume

更新时间:Nov 16, 2023

NAS提供了共享存储和持久化存储的服务,满足您需要多个Pod共享数据的应用场景。本文介绍如何使用NAS实现共享存储和持久化存储。

前提条件

背景信息

NAS支持同时被多个Pod挂载,此时多个Pod可能同时修改相同数据,需要应用自行实现数据的同步。

有状态服务-NAS的使用场景:

  • 对磁盘I/O要求较高的应用。

  • 读写性能相对于对象存储OSS高。

  • 可实现跨主机文件共享,例如可作为文件服务器。

有状态服务-NAS的使用方式:

  1. 手动创建文件系统,并添加挂载点。

  2. 手动创建PV及PVC。

本文介绍如何利用阿里云提供的flexvolume插件,通过PV或PVC的方式使用阿里云NAS。

创建PV

  1. 创建pv-nas.yaml文件。

    apiVersion: v1
    kind: PersistentVolume
    metadata:
      name: pv-nas
      labels:
        alicloud-pvname: pv-nas
    spec:
      capacity:
        storage: 5Gi
      accessModes:
        - ReadWriteMany
      flexVolume:
        driver: "alicloud/nas"
        options:
          server: "***-**.cn-hangzhou.nas.aliyuncs.com"   # 请替换为您实际的挂载点。
          path: "/k8s1"
          vers: "4.0"

    参数

    描述

    alicloud-pvname

    PV的名称。

    server

    NAS的挂载点。可在文件存储控制台,单击左侧导航栏的文件系统列表,选择目标文件系统,单击操作管理,在管理页面单击左侧挂载使用,在挂载点区域,挂载地址即为NAS数据盘的挂载点。

    path

    NAS的挂载目录,支持挂载NAS的子目录,当子目录不存在时,会在NAS上自动创建子目录并挂载。

    vers

    (可选)NFS挂载协议的版本号,支持3和4.0,默认情况是3。

    mode

    (可选)挂载目录的访问权限,默认情况是不配置。

    说明
    • 挂载NAS的根目录无法配置访问权限。

    • 当NAS中数据量很大时,配置mode会导致挂载非常慢,甚至挂载失败,不建议配置。

  2. 执行以下命令,创建PV。

    kubectl create -f pv-nas.yaml

预期结果:

  1. 登录容器服务管理控制台

  2. 在控制台左侧导航栏中,单击集群

  3. 集群列表页面中,单击目标集群名称或者目标集群右侧操作列下的详情

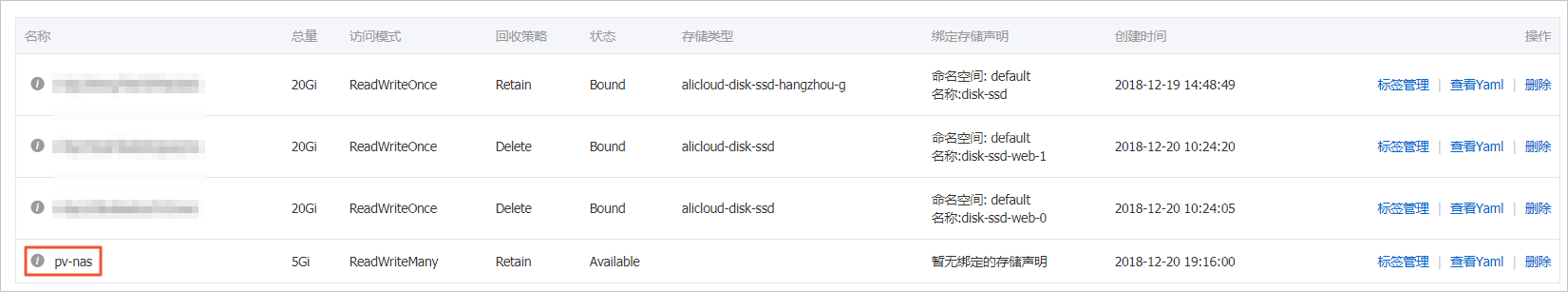

  4. 在集群管理页左侧导航栏中,选择存储 > 存储卷,可以看到刚刚创建的PV。创建PV

创建PVC

创建NAS存储声明PVC,使用selector筛选PV,精确配置PVC和PV的绑定关系。

  1. 创建pvc-nas.yaml文件。

    kind: PersistentVolumeClaim
    apiVersion: v1
    metadata:
      name: pvc-nas
    spec:
      accessModes:
        - ReadWriteMany
      resources:
        requests:
          storage: 5Gi
      selector:
        matchLabels:
          alicloud-pvname: pv-nas
  2. 执行以下命令,创建PVC。

    kubectl create -f pvc-nas.yaml

预期结果:

  1. 登录容器服务管理控制台

  2. 在控制台左侧导航栏中,单击集群

  3. 集群列表页面中,单击目标集群名称或者目标集群右侧操作列下的详情

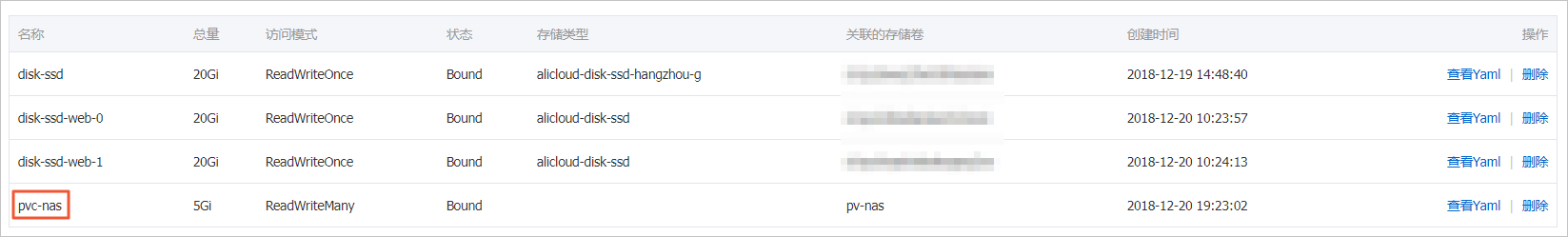

  4. 在集群管理页左侧导航栏中,选择存储 > 存储声明,可以看到刚刚创建的PVC。创建PVC

创建应用

  1. 创建nas.yaml文件。

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: nas-static
      labels:
        app: nginx
    spec:
      replicas: 2
      selector:
        matchLabels:
          app: nginx
      template:
        metadata:
          labels:
            app: nginx
        spec:
          containers:
          - name: nginx
            image: nginx
            ports:
            - containerPort: 80
            volumeMounts:
              - name: pvc-nas
                mountPath: "/data"
          volumes:
            - name: pvc-nas
              persistentVolumeClaim:
                claimName: pvc-nas
  2. 执行以下命令,创建Deployment。

    kubectl create -f nas.yaml

预期结果:

  1. 登录容器服务管理控制台

  2. 在控制台左侧导航栏中,单击集群

  3. 集群列表页面中,单击目标集群名称或者目标集群右侧操作列下的应用管理

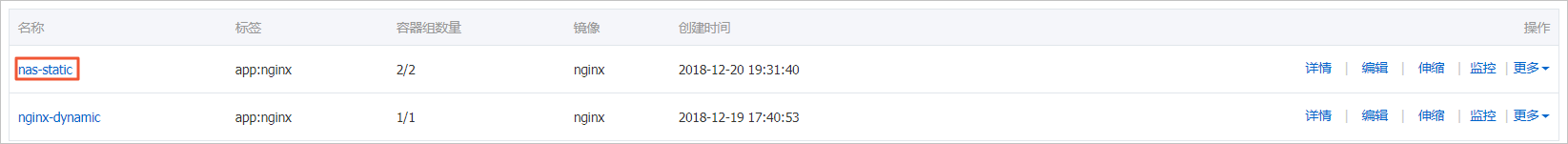

  4. 在目标集群页面下,选择左侧导航栏的工作负载 > 无状态,可以看到刚刚创建的Deployment。创建应用

NAS的共享存储

  1. 执行以下命令,查看部署的Deployment所在Pod的名称。

    kubectl get pod

    预期输出:

    NAME                             READY   STATUS    RESTARTS   AGE
    nas-static-f96b6b5d7-r****       1/1     Running   0          9m
    nas-static-f96b6b5d7-w****       1/1     Running   0          9m
  2. 执行以下命令,查看/data路径下的文件。

    kubectl exec nas-static-f96b6b5d7-r**** -- ls /data

    预期输出:

    kubectl exec nas-static-f96b6b5d7-w**** -- ls /data
    说明

    /data路径下为空,没有文件。

  3. 执行以下命令,在任意一个Pod的/data路径下创建文件nas

    kubectl exec nas-static-f96b6b5d7-r**** -- touch /data/nas
  4. 查看Pod下的文件。

    执行以下命令,查看Pod的/data路径下的文件。

    kubectl exec nas-static-f96b6b5d7-r**** -- ls /data

    预期输出:

    nas

    执行以下命令,查看另一个Pod的/data路径下的文件。

    kubectl exec nas-static-f96b6b5d7-w**** -- ls /data

    预期输出:

    nas
    说明

    在任意一个Pod的/data下创建的文件,两个Pod下的/data路径下均存在此文件,说明两个Pod共享一个NAS。

NAS的持久化存储

  1. 执行以下命令,删除该应用的所有Pod。

    kubectl delete pod nas-static-f96b6b5d7-r**** nas-static-f96b6b5d7-wthmb

    预期输出:

    pod "nas-static-f96b6b5d7-r****" deleted
    pod "nas-static-f96b6b5d7-w****" deleted
  2. 执行以下命令,查看Pod删除及Kubernetes重建Pod的过程。

    kubectl get pod -w -l app=nginx

    预期输出:

    NAME                             READY   STATUS              RESTARTS       AGE
    nas-static-f96b6b5d7-r****       1/1     Running             0              27m
    nas-static-f96b6b5d7-w****       1/1     Running             0              27m
    nas-static-f96b6b5d7-r****       1/1     Terminating         0              28m
    nas-static-f96b6b5d7-w****       0/1     Pending             0              0s
    nas-static-f96b6b5d7-w****       0/1     Pending             0              0s
    nas-static-f96b6b5d7-w****       0/1     ContainerCreating   0              0s
    nas-static-f96b6b5d7-w****       1/1     Terminating         0              28m
    nas-static-f96b6b5d7-n****       0/1     Pending             0              0s
    nas-static-f96b6b5d7-n****       0/1     Pending             0              0s
    nas-static-f96b6b5d7-n****       0/1     ContainerCreating   0              0s
    nas-static-f96b6b5d7-r****       0/1     Terminating         0              28m
    nas-static-f96b6b5d7-w****       0/1     Terminating         0              28m
    nas-static-f96b6b5d7-r****       0/1     Terminating         0              28m
    nas-static-f96b6b5d7-r****       0/1     Terminating         0              28m
    nas-static-f96b6b5d7-w****       1/1     Running             0              10s
    nas-static-f96b6b5d7-w****       0/1     Terminating         0              28m
    nas-static-f96b6b5d7-w****       0/1     Terminating         0              28m
    nas-static-f96b6b5d7-n****       1/1     Running             0              17s
  3. 执行以下命令,查看Kubernetes重建的Pod名称。

    kubectl get pod

    预期输出:

    NAME                             READY   STATUS    RESTARTS   AGE
    nas-static-f96b6b5d7-n****       1/1     Running   0          21s
    nas-static-f96b6b5d7-w****       1/1     Running   0          21s
  4. 查看Pod下的文件。

    执行以下命令,查看Pod的/data路径下的文件。

    kubectl exec nas-static-f96b6b5d7-n**** -- ls /data

    预期输出:

    nas

    执行以下命令,查看另一个Pod的/data路径下的文件。

    kubectl exec nas-static-f96b6b5d7-w**** -- ls /data

    预期输出:

    nas
    说明

    刚刚创建的文件nas并没有被删除,说明NAS的数据可持久保存。
