等值面层是基础平面地图的子组件,支持独立的样式和数据配置,包括等值面的渲染方式、颜色、以及插值点信息等,能够以等值面的形式表现地理位置上的区域信息,适用于将已知的矢量点数据制作成栅格区域图进行大屏展示,例如使用等值面组件,实时插值出全国的空气质量图,满足一些气象等行业的可视化需求。本文档为您介绍等值面层各配置项的含义,帮助您快速准确地使用等值面层子组件。

参考地图容器添加等值面层子组件,并配置其参数。

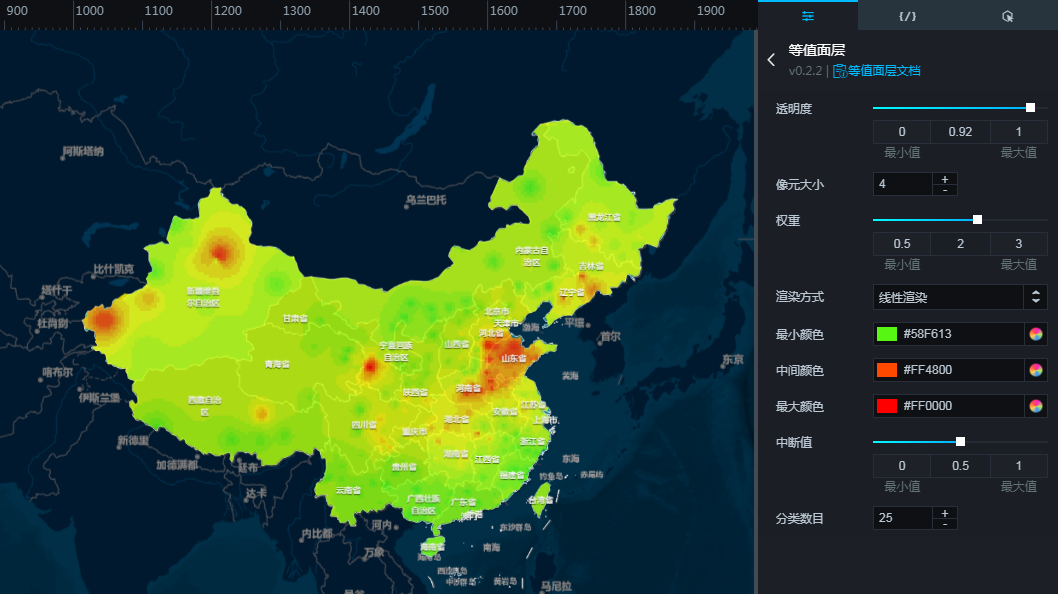

样式



  • 透明度:等值面层的透明度。
  • 像元大小:栅格区域图每个格子的像素大小,范围为1~10。像元越小,等值面层越清晰,渲染时间越长;像元越大,等值面层越模糊,渲染时间越短。
  • 权重:插值点对周围点的影响,范围为0.5~3。权重越大影响越大,渲染效果越好,但渲染时间越长。
  • 渲染方式:等值面层的渲染方式,系统提供线性渲染分段渲染两种方式。
    • 线性渲染
      • 最小颜色value值最小的插值点的颜色,可参考颜色选择器说明进行修改。
      • 中间颜色value值处于最大值和最小值之间时,对应插值点的颜色。
      • 最大颜色value值最大的插值点的颜色。
      • 中断值:线性渲染的中断值。DataV会根据您设置的中断值,结合value值的区间,得到中间的value值对应的插值点,这个点的颜色就是您设置的中间颜色
        说明 仅当 渲染方式线性渲染时, 中断值配置项才有效。
      • 分类数目:插值点的分类个数。DataV会根据您设置的分类数目,结合value值的区间,将插值点分成多个类别,每种类别对应不同的颜色。分类数目越多,插值效果越好,但渲染时间越长。
    • 分段渲染
      • 默认颜色:插值点的默认颜色。当插值点的value值不在您所设置的分段区间时,使用此默认颜色。
      • 分段设色:单击右侧的+或垃圾桶图标,添加或删除一个分段。
        • 分段区间:分段的区间值。您可以根据数据中插值点的value值区间进行调整。
        • 分段颜色value值在您所设置的分段区间内的插值点的颜色。

数据

  • 裁剪面

    可单击此处查看上图中的示例JSON代码。

    裁剪面定义了需要渲染的插值点的范围。例如上图中,裁剪面数据定义了整个带颜色区域的中国地图。

  • 插值点数据

    可单击此处查看上图中的示例JSON代码。
    • lng:插值点的经度。
    • lat:插值点的纬度。
    • value:插值点的value值。DataV会根据value值,结合配置面板中的渲染配置项,调整等值面层的渲染效果。

交互

此组件没有交互事件。
