配置do-while节点

使用限制与注意事项

• 循环支持
  • 仅DataWorks标准版及以上版本支持使用do-while节点。
  • do-while节点最多支持循环128次，end节点控制循环次数时，如果超过了128次，则运行会报错。
• 内部节点

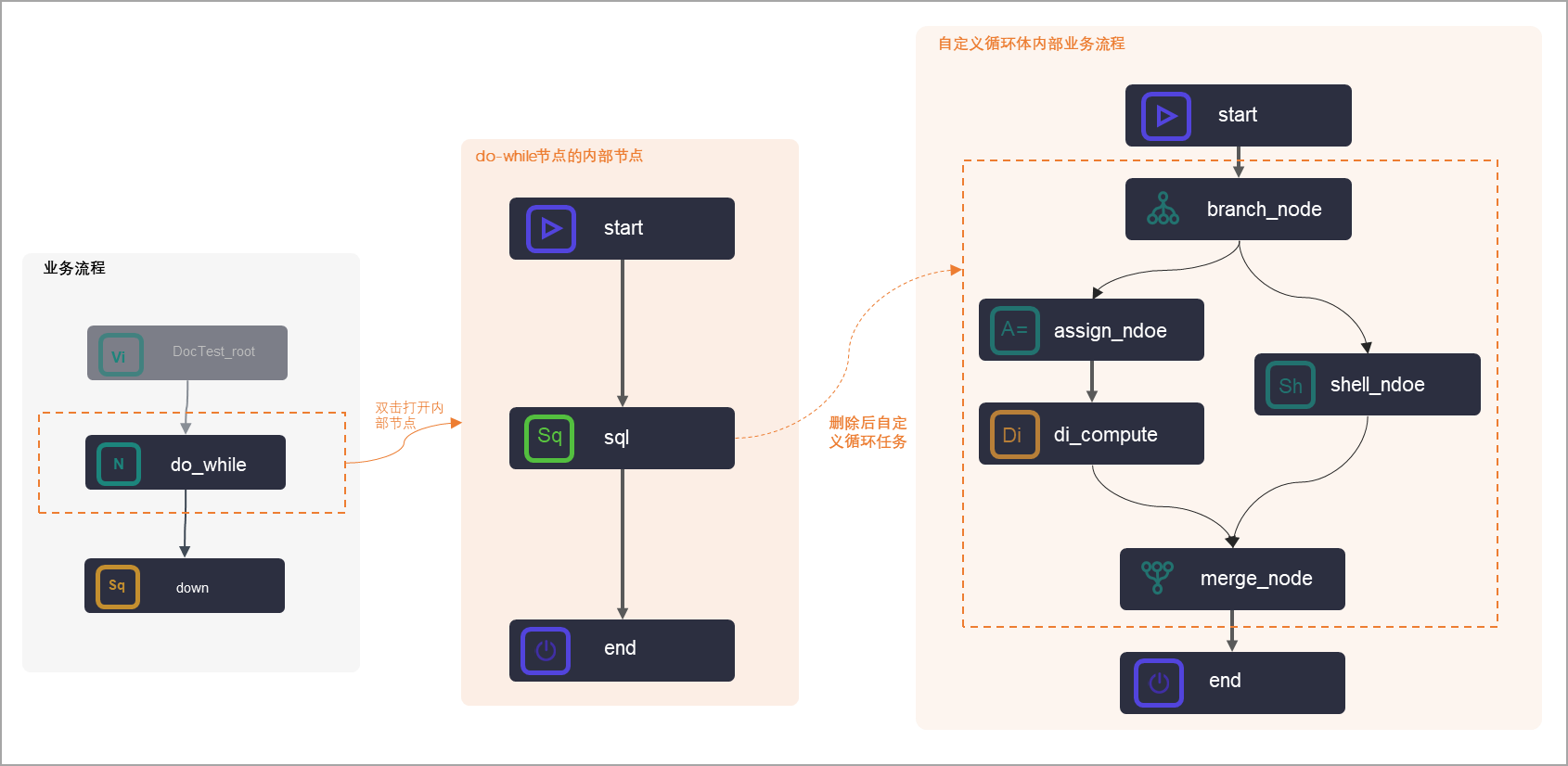

  • 自定义循环任务节点时，您可以删除内部节点间的依赖关系，重新编排循环节点内部业务流程，但需要分别将start节点、end节点分别作为do-while节点内部业务流程的首末节点。
  • 在do-while节点的内部节点使用分支节点进行逻辑判断或者结果遍历时，需要同时使用归并节点。
  • do-while节点的内部节点end节点在代码开发时，不支持添加注释。
• 调测运行
  • DataWorks为标准模式时，不支持在DataStudio界面直接测试运行do-while节点。

    如果您想测试验证do-while节点的运行结果，您需要将包含do-while节点的任务发布提交到运维中心，在运维中心页面运行do-while节点任务。如果您在do-while节点内使用了赋值节点传递的值，请在运维中心测试时，同时运行赋值节点和循环节点。

  • 在运维中心查看do-while节点的执行日志时，您需要右键实例，单击查看内部节点来查看内部节点的执行日志。

配置流程

1. 配置节点依赖

   do-while节点需要依赖赋值节点。

2. 赋值结果集

   赋值节点自带的节点上下文输出参数outputs，需作为do-while循环节点的节点上下文输入参数。

3. do-while循环节点的内部节点获取参数

   根据业务需求自定义do-while循环节点的内部业务流程，并在内部流程的节点中通过变量来获取所需参数值。

创建do-while节点

1. 进入数据开发页面。
   1. 登录DataWorks控制台。
   2. 在左侧导航栏，单击工作空间列表。
   3. 选择工作空间所在地域后，单击相应工作空间后的进入数据开发。
2. 在数据开发页面，鼠标悬停至图标，单击通用 > do-while。
   您也可以打开相应的业务流程，右键单击通用，选择新建 > do-while。
3. 在新建节点对话框中，输入节点名称，并选择目标文件夹。
   说明 节点名称必须是大小写字母、中文、数字、下划线（_）和小数点（.），且不能超过128个字符。
4. 单击提交。

do-while节点的简单示例

本节为您介绍如何使用循环节点循环5次，并在每次循环中打印出当前的循环次数的端到端操作步骤。

1. 双击do-while节点名称，进入内部节点页面。
   do-while节点默认有start、sql和end三个节点：

   • start节点是一个循环开始的标记节点，并无业务作用。
   • sql节点是DataWorks提供的一个业务处理节点示例，此处需要将其删除，替换为自己的业务处理Shell节点（打印当前循环次数）。
   • end节点具有标记循环结束和判断是否开启下一次循环的功能，此处用于定义do-while节点的结束条件。
2. 删除sql节点。
   1. 右键单击处于do-while节点中间的sql节点，单击删除节点。

   2. 在删除对话框中，单击确定。
3. 创建并编辑循环任务节点，本示例使用Shell节点。
   1. 鼠标单击通用 > Shell并拖拽至右侧的编辑页面。

   2. 在新建节点对话框中，输入节点名称。
      注意 节点名称必须是大小写字母、中文、数字、下划线（_）以及小数点（.），且不能超过128个字符。
   3. 单击提交。
   4. 在do-while节点的编辑页面，通过拖拽连线，设置Shell节点的上游为start节点，下游为end节点。
   5. 双击Shell节点，进入Shell节点的编辑页面。
   6. 输入以下代码。

      echo ${dag.loopTimes} ----打印循环的次数。

      • ${dag.loopTimes}变量是系统的保留变量，代表当前的循环次数，从1开始，do-while的内部节点可以直接引用该变量。更多内置变量请参见内置变量和变量取值案例。
      • Shell节点中的代码修改后请务必保存，提交时不会进行提示。如果未保存，最新的代码不能及时更新。
4. 配置end节点，控制循环次数。
   1. 双击打开end节点的编辑页面。
   2. 在请选择赋值语言下拉列表中，选中Python。
   3. 输入以下代码，定义do-while节点的结束条件。

      if ${dag.loopTimes}<5:
       print True;
      else:
       print False;

      • ${dag.loopTimes}变量是系统的保留变量，代表当前的循环次数，从1开始，do-while的内部节点可以直接引用该变量。更多内置变量请参见内置变量和变量取值案例。
      • 代码中把dag.loopTimes和5进行比较，可以限制整体的循环次数。第一次循环dag.loopTimes为1、第二次为2，以此类推，第五次为5。至此表达式${dag.loopTimes}<5结果为false，退出循环。
5. 单击节点编辑页面右侧的调度配置，配置节点的调度属性，详情请参见配置基础属性。
6. 单击工具栏中的图标。
7. 提交do-while节点。
   注意 您需要设置节点的重跑属性和依赖的上游节点，才可以提交节点。
   1. 单击工具栏中的图标。
   2. 在提交对话框中，选中需要提交的节点，输入备注。
   3. 单击提交。
   如果您使用的是标准模式的工作空间，提交成功后，请单击右上方的发布。具体操作请参见发布任务。
8. 测试节点，并查看结果。
   说明 DataWorks为标准模式时，不支持在DataStudio界面直接测试运行do-while节点。

   如果您想测试验证do-while节点的运行结果，您需要将包含do-while节点的任务发布提交到运维中心，在运维中心页面运行do-while节点任务。如果您在do-while节点内使用了赋值节点传递的值，请在运维中心测试时，同时运行赋值节点和循环节点。

   1. 单击页面右上方的运维，进入运维中心。
   2. 在左侧导航栏，单击周期任务运维 > 周期任务。
   3. 选中相应的节点，在右侧的DAG图中，右键单击赋值节点，选中补数据 > 当前节点及下游节点。
   4. 刷新补数据实例页面，待补数据实例运行成功后，单击实例后的DAG图。
   5. 右键单击do-while节点，选中查看内部节点。
      do-while节点的内部循环体分以下三部分：

      • 视图左侧为do-while节点的重跑历史列表，只要do-while实例整体运行一次，历史列表便会产生一条相应的记录。
      • 视图中部为循环记录列表，会列出当前do-while节点共运行多少次循环，以及每次循环的状态。
      • 视图右侧为每次循环的具体信息，单击循环记录列表中的某次循环，即可展示出该循环每个实例的运行情况。
   6. 在内部节点页面，单击左侧的第3次，并右键单击Shell节点，选中查看运行日志。
   由该示例可见，do-while节点的工作流程如下：

   1. 从start节点开始运行。
   2. 按照定义的任务依赖关系依次运行每个任务。
   3. 在end节点中定义循环的结束条件。
   4. 一组任务运行完毕之后，运行end的结束条件语句。
   5. 如果end的判断语句在日志中打印True，则从1开始继续下一个循环。
   6. 如果end的判断语句在日志中打印False，则退出整个循环，do-while节点整体结束。

循环节点的复杂示例

以下以一个具体的案例，为您示例复杂场景的配置步骤。如上图所示：

• 赋值节点输出一个二维数组，将此二维数组传递给do-while循环节点。
  二维数组的示例值为：

  +----------------------------------------------+
  | uid            | region | age_range | zodiac |
  +----------------------------------------------+
  | 0016359810821  | 湖北省 | 30~40岁   | 巨蟹座 |
  | 0016359814159  | 未知   | 30~40岁   | 巨蟹座 |
  +----------------------------------------------+

• do-while节点的内部节点通过变量来获取并打印当前循环参数、偏移量、上游赋值节点输入的参数值等。

1. 创建并配置赋值节点。
   核心操作要点为：

   • 赋值代码与上下文参数：选择赋值节点的赋值语言，并编译赋值参数的代码，后续赋值节点的本节点输出会根据规则生成输出参数。
     说明 赋值节点的输出后续需要作为do-while节点本节点输入。

   • 上下游依赖关系：您可以在业务流程中新建一个赋值节点，并通过连线，配置赋值节点为do-while节点的上游节点。

   详细操作步骤请参见赋值节点。
2. 将赋值节点的输出添加为do-while节点的本节点输入。
   单击do-while节点编辑页面右侧的调度配置，在do-while节点的节点上下文区域，单击添加。设置参数名为input，取值来源为上游赋值节点的输出。

   说明 这里的上下文关系为赋值节点与do-while节点的上下文参数配置，不是内部节点的上下文参数配置。


3. 配置do-whiel节点的内部循环任务节点。

   双击do-while节点名称，打开节点的编辑页面，定义循环体。

   do-while节点默认有start、sql和end三个节点，您需要删除sql节点并创建一个Shell节点，通过编译Shell节点的代码，打印循环参数。操作核心要点如下。

   • 上下游依赖：删除sql新建Shell后，需要通过连线将内部节点的上下游关系建立好。
   • 循环任务代码：内部的Shell节点的代码编译时，可以联合内置变量来打印各种循环参数。do-while节点可用的内置变量可参见内置变量，Shell节点的参考代码如下。

     echo '${dag.input}';
     echo '获取当前循环的行数据:'${dag.input[${dag.offset}]};

     echo '获取偏移量:'${dag.offset};

     echo '获取循环次数:'${dag.loopTimes};

     echo '获取上游赋值节点_odpssql传递的数据集长度:'${dag.input.length};

     echo '如果您要取赋值节点传递的数据集中某行某列数据,需要按照二维数组方式取值:'${dag.input[0][1]};

4. 定义end节点的循环结束条件。
   可使用do-while节点支持的内置变量来进行循环控制。例如，比较变量dag.loopTimes（循环次数）和dag.input.length（取值长度）。如果dag.loopTimes小于dag.input.length，输出True并继续循环。如果不小于，则输出False并退出循环。样例代码如下。

   if ${dag.loopTimes}<${dag.input.length}:
       print True;
   else:
       print False;

5. 运行节点并查看结果。
   进入运维中心后，右键节点选择补数据 > 当前节点及下游节点，选择赋值节点和循环节点，运行完成后在运行日志中查看运行结果。

   说明

   • 如果您在do-while节点内使用了赋值节点传递的值，请在运维中心测试时，同时运行赋值节点和循环节点。
   • 在运维中心查看do-while节点的执行日志时，您需要右键实例，单击查看内部节点来查看内部节点的执行日志。

   • 赋值节点的输出结果。
   • 第1次end节点的运行结果。
   • 第2次end节点的运行结果。

总结

• do-while与while、for-each和do-while三种循环类型对比如下：
  • do-while能够实现先循环再判断的循环体，即do…while语句，能够通过系统的变量dag.offset结合节点上下文间接实现foreach语句。
  • do-while不能实现先判断再循环的方式，即while语句。
• do-while运行流程：
  1. 从start开始按任务依赖关系依次运行循环体中的任务。
  2. 运行用户在end节点中定义的代码。
     • 如果end节点输出True，则继续下一个循环。
     • 如果end节点输出False，则终止循环。
• 如何使用上下文依赖：do-while的内部节点可以通过${dag.上下文变量名}的方式引用到do-while节点定义的节点上下文。
• 系统参数：DataWorks会为do-while内部节点自动下发两个系统变量。
  • dag.loopTimes：从1开始标识这一次循环的次数。
  • dag.offset：从0开始标识该次循环相对于第一次循环的次数偏移量。
