折线柱图是柱状图的一种，与分组柱图相比，折线柱图支持使用柱图和折线图分别来表示同一类目下的两个维度值，同时也支持自定义y轴区间、多系列数据配置，以及根据数据类目自动分组展示，能够在有限的空间内，清晰智能地展示各类别之间和各类别内部的更多维度的数据差异。本文档为您介绍折线柱图各配置项的含义，帮助您快速准确地使用折线柱图组件。
样式
- 基础属性
- 图表尺寸：组件的宽度和高度，单位为px。
- 图表位置：组件在大屏中的位置，通过横纵坐标来定义，单位为px。
- 其他：组件的旋转角度和透明度。
- 全局样式
- 字体：组件中所有文本的字体系列，默认为微软雅黑。
- 边距
- 顶部：图表与组件上边界的距离。
- 底部：图表与组件下面界的距离。
- 左侧：图表与组件左边界的距离。
- 右侧：图表与组件右边界的距离。
- 柱子样式
- 柱间间距：柱子之间的距离，取值范围为0到1。
- 柱外间距：上下两侧柱子与坐标轴之间的距离，取值范围为0到1。
- 柱子背景：柱子的背景颜色。
- 最多加载：勾选后，开启数据加载限制，系统最多加载您输入的数据记录条数进行布局、绘制与计算，以保证大屏展示效果。
- x轴：柱图的x轴样式，可单击眼睛图标控制x轴的显隐。
- 文本
- 字号：x轴文本的大小。
- 颜色：x轴文本的颜色。
- 字体粗细：x轴文本字体的粗细。
- 轴标签：x轴的标签样式，可单击眼睛图标控制标签的显隐。
- 角度：轴标签的角度，可选：水平、斜角、垂直。
- 数量：轴标签数量。
- 轴线：x轴的轴线样式，可单击眼睛图标控制轴线的显隐。
- 颜色：轴线的颜色。
- 网络线：x轴的网络线样式，可单击眼睛图标控制网格线的显隐。
- 颜色：网络线的颜色。
- 文本
- y轴：柱图左侧y轴的样式，可单击眼睛图标控制y轴的显隐。
- 文本
- 字号：左侧y轴文本的大小。
- 颜色：左侧y轴文本的颜色。
- 字体粗细：左侧y轴文本字体的粗细。
- 轴标签：左侧y轴的标签样式，可单击眼睛图标控制标签的显隐。
- 最小值：左侧y轴最小值的显示方式，支持自定义输入，也支持系统选择：
- 数据最小值：取数据中的最小值。
- 自动取整：系统根据数据中的最大值、最小值和轴标签的数量自动计算。
- 最大值：左侧y轴最大值的显示方式，支持自定义输入，也支持系统选择：
- 数据最大值：取数据中的最大值。
- 自动取整：系统根据数据中的最大值、最小值和轴标签的数量自动计算。
- 数量：轴标签的数量。
- 显示格式：轴标签的显示格式，支持自定义输入，也支持系统选择。当选择默认时，系统按照数据的原始格式进行展示。
- 最小值：左侧y轴最小值的显示方式，支持自定义输入，也支持系统选择：
- 轴单位：左侧y轴的单位，支持自定义输入，可单击眼睛图标控制轴单位的显隐。
- 轴线：左侧y轴的轴线样式，可单击眼睛图标控制轴线的显隐。
- 颜色：轴线的颜色。
- 网络线：左侧y轴的网络线样式，可单击眼睛图标控制网格线的显隐。
- 颜色：网络线的颜色。
- 文本
- Y2轴：柱图右侧y轴的样式，可单击眼睛图标控制y轴的显隐。
- 文本
- 字号：右侧y轴文本的大小。
- 颜色：右侧y轴文本的颜色。
- 字体粗细：右侧y轴文本字体的粗细。
- 轴标签：右侧y轴的标签样式，可单击眼睛图标控制标签的显隐。
- 最小值：右侧y轴最小值的显示方式，支持自定义输入，也支持系统选择：
- 数据最小值：取数据中的最小值。
- 自动取整：系统根据数据中的最大值、最小值和轴标签的数量自动计算。
- 最大值：右侧y轴最大值的显示方式，支持自定义输入，也支持系统选择：
- 数据最大值：取数据中的最大值。
- 自动取整：系统根据数据中的最大值、最小值和轴标签的数量自动计算。
- 数量：轴标签数量。
- 显示格式：轴标签的显示格式，支持自定义输入，也支持系统选择。当选择默认时，系统按照数据的原始格式进行展示。
- 最小值：右侧y轴最小值的显示方式，支持自定义输入，也支持系统选择：
- 轴单位：右侧y轴的单位，支持自定义输入，可单击眼睛图标控制轴单位的显隐。
- 轴线：右侧y轴的轴线样式，可单击眼睛图标控制轴线的显隐。
- 颜色：轴线的颜色。
- 网络线：右侧y轴的网络线样式，可单击眼睛图标控制网格线的显隐。
- 颜色：网络线的颜色。
- 文本
- 图例：柱图的图例样式，可单击眼睛图标控制图例的显隐。
- 文本
- 字号：图例文本的大小。
- 颜色：图例文本的颜色。
- 字体粗细：图例文本字体的粗细。
- 布局
- 间距
- 左右间距：相邻图例之间左右两侧的距离，仅当有多个系列时该配置项才有效。
- 上下间距：图例与组件和柱图上下边界的距离。
- 位置：图例相对于组件起始坐标的位置，可选。
- 间距
- 文本
- 提示框：在预览或发布页面，鼠标悬浮或点击柱图时出现的提示框的样式。
- 触发类型：提示框被触发的目标类型，可选，包括数据项和坐标轴。
- 触发动作：提示框被触发的动作，可选，包括悬浮和点击。
- 消失延迟时间：当不满足触发条件时，提示框就会消失，此配置项设置提示框消失前延迟的时间，单位为ms。
- 背景框样式：提示框的背景框样式。
- 背景色：提示框的背景颜色。
- 自定义背景框尺寸：提示框的宽度和高度，单位为px。
- 内边距：提示框的内部边距，单位为px。
- 水平偏移量：提示框相对鼠标箭头位置的水平偏移量，单位为px。
- 垂直偏移量：提示框相对鼠标箭头位置的垂直偏移量，单位为px。
- 边框颜色：提示框的边框颜色。
- 边框粗细：提示框边框的粗细，单位为px。
- 文本样式：提示框中文本的样式。
- 颜色：提示框文本的颜色。
- 字体：提示框文本的字体系列。
- 字号：提示框文本的大小。
- 字体粗细：提示框文本的字体粗细。
- 坐标轴指示器：当提示框的触发类型为坐标轴，且执行触发动作时，展示的坐标轴指示器的样式。
- 类型：坐标轴指示器的类型，目前只支持直线指示器。
- 指示线样式：指示线颜色、宽度和类型（类型可选，包括实线、虚线和点线）。
- 数据系列：单击右侧的+号或垃圾桶图标，添加或删除一个数据系列。
- 系列值：数据系列的值，对应数据面板里的s字段值。
- 柱子：此系列下柱子的样式，可单击眼睛图标控制柱子的显隐。
- 系列名：数据系列的命名，可自定义。若数据s字段可直接显示，就把它定义为空。
- 颜色：柱子的颜色，支持颜色填充和渐变填充。
- 标签：柱子标签的样式。
- 字号：柱子标签文本的大小。
- 颜色：柱子标签文本的颜色。
- 字体粗细：柱子标签文本的字体粗细。
- 位置：标签的位置，可选：顶部、中间、底部。
- 折线：此系列下折线的样式，可单击眼睛图标控制折线的显隐。
注意 只有在该系列的z字段有数据时，折线才会显示。- 系列名：数据系列的命名，可自定义。若数据s字段可直接显示，就把它定义为空。
- 颜色：折线的颜色，支持颜色填充和渐变填充。
- 样式：折线的线条类型，可选：实线、虚线。
- 粗细：折线的线条粗细。
- 近似曲线：勾选后折线显示为曲线模式。
- 圆点：折线上的圆点样式，可单击眼睛图标控制圆点的显隐。
- 半径：折线上圆点的半径，单位为px。
- 标签：折线的标签样式。
- 字号：折线标签文本的大小。
- 颜色：折线标签文本的颜色。
- 字体粗细：折线标签文本字体的粗细。
- 动画：柱图的动画效果样式，可单击眼睛图标开启或关闭动画效果。
- 初始动画时长：组件第一次渲染动画的时长，单位为ms。
- 缓动效果：动画的缓动效果，系统提供多种常见的动画缓动效果供您选择。
- 各系列依次动画：勾选后，各系列柱图依次按顺序播放动画；去勾选，全部柱图一起播放动画。
- 更新动画时长：组件数据更新时的动画时长，单位为ms。
- 从之前位置开始：勾选后，组件数据更新时，从上一个数据的位置开始播放动画；去勾选，组件数据更新时，从初始位置开始播放动画。
数据

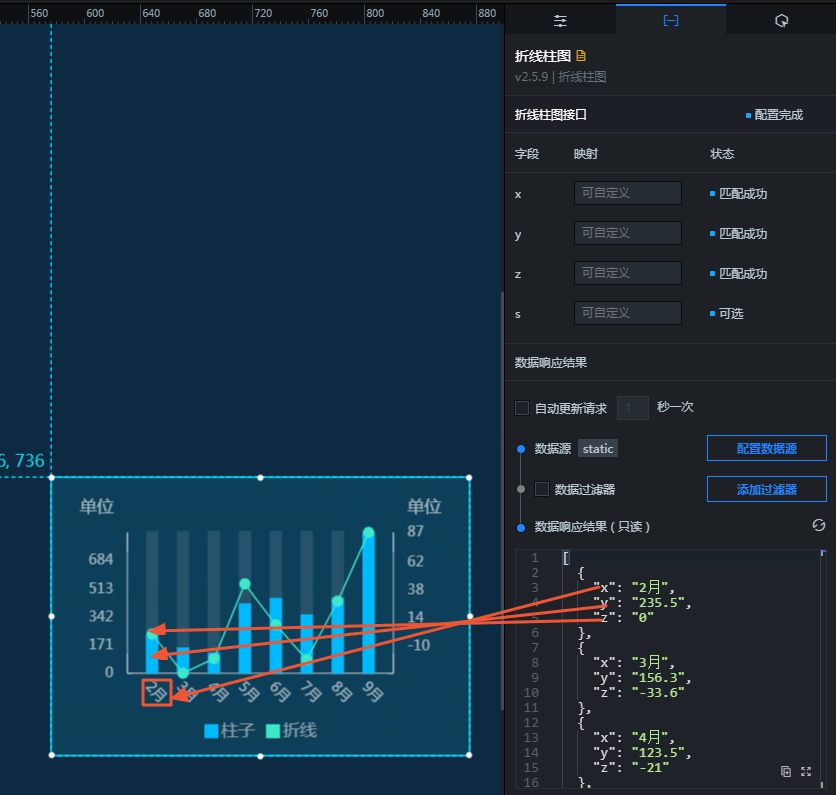

上图中的示例JSON代码如下：
[
{
"x": "2月",
"y": "235.5",
"z": "0"
},
{
"x": "3月",
"y": "156.3",
"z": "-33.6"
},
{
"x": "4月",
"y": "123.5",
"z": "-21"
},
{
"x": "5月",
"y": "423.5",
"z": "42.9"
},
{
"x": "6月",
"y": "456.5",
"z": "7.8"
},
{
"x": "7月",
"y": "356.5",
"z": "-21.9"
},
{
"x": "8月",
"y": "456.5",
"z": "28.1"
},
{
"x": "9月",
"y": "853.5",
"z": "87"
}
]- x：组件的类目，即x轴的值。
- y：每个柱子的值，即y轴的值。
- z：折线上每个点的值，即z轴的值。
- s：（可选） 对应系列数值。
交互
此组件没有交互事件。
