状态卡片是文字组件的一种，支持自定义状态的位置、文本样式和圆点样式等，支持多系列的状态类别配置，能够以彩色圆点的形式在大屏中直观地展示多种类别的状态信息，比如展示一个集群中多台服务器的运行状态。本文档为您介绍状态卡片各配置项的含义，帮助您快速准确地使用状态卡片组件。

样式

  • 基础属性
    • 图表尺寸：组件的宽度和高度，单位为px。
    • 图表位置：组件在大屏中的位置，通过横纵坐标来定义，单位为px。
    • 其他：组件的旋转角度和透明度。
  • 全局

    • 自动排序：勾选后，系统会自动排列各状态；去勾选，可自定义各状态的排列方式。
    • 一行放几个：一行显示的状态数量，仅当去勾选了自动排序后有效。
  • 间距

    • 横向：多个状态之间的横向间距，取值范围为0到100。
    • 竖向：多个状态之间的纵向间距，仅当状态排列为多行时有效，取值范围为0到100。
  • 文本样式

    • 字体：状态文本的字体系列，默认为微软雅黑。
    • 字号：状态文本的大小。
    • 字体颜色：状态文本的颜色，可参考颜色选择器说明进行修改。
    • 字体粗细：状态文本的字体粗细。
  • 状态种类：单击右侧的+号或垃圾桶图标，添加或删除一个状态类别。

    • 状态类型名：状态的类型名称，需要与数据中的value字段值对应。
    • 状态圆点颜色：此类型下，状态圆点的颜色。
  • 圆点样式：状态卡片中的圆点样式。

    • 位置：圆点相对于文本的位置，可选：在前、在后。
    • 圆角大小：圆点的圆角大小，为0时显示为方形，为1时显示为圆形。

数据

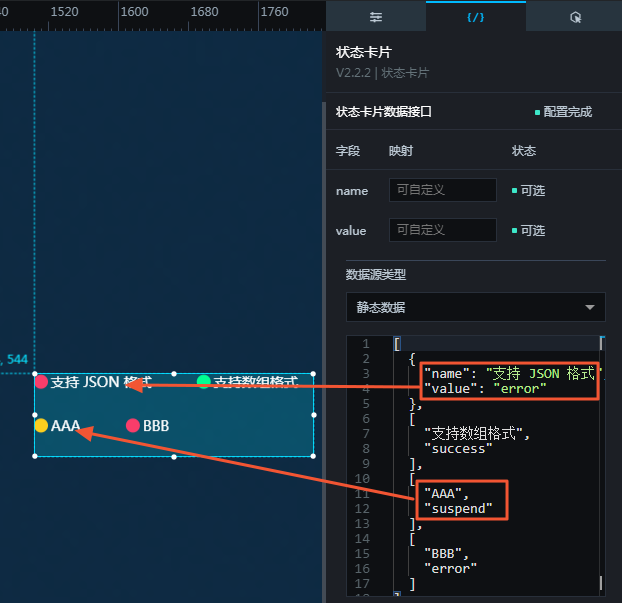

上图中的示例数据如下：
[
  {
    "name": "支持 JSON 格式",
    "value": "error"
  },
  [
    "支持数组格式",
    "success"
  ],
  [
    "AAA",
    "suspend"
  ],
  [
    "BBB",
    "error"
  ]
]
  • name：（可选）设置状态的文本内容。
  • value：（可选）设置状态的种类，需要与状态种类 > 状态类型名配置项的内容对应，并且使用状态种类中定义的样式进行渲染。

交互

此组件没有交互事件。
