线热力层是基础平面地图的子组件，支持独立的样式、数据和交互配置，包括线的颜色、粗细、鼠标交互事件以及位置信息等，能够以热力线的形式表现地理位置上的线路信息，适用于地图上线路图的大屏展示，例如展示地铁线路图。本文档为您介绍线热力层各配置项的含义，帮助您快速准确地使用线热力层子组件。

参考地图容器添加线热力层子组件，并配置其参数。

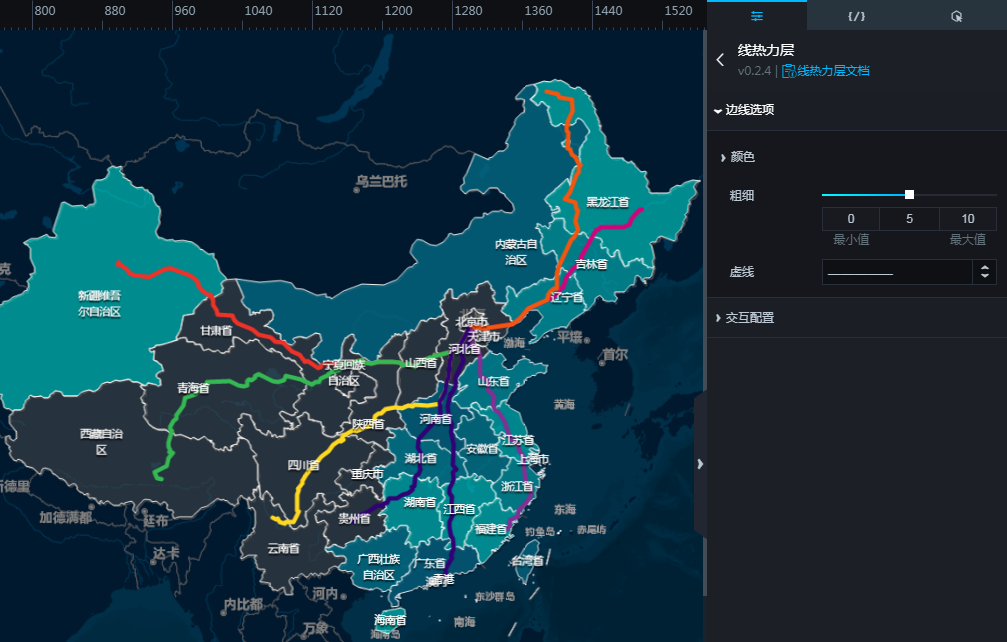

样式



  • 边线选项
    • 颜色：数据value值最大、最小、为空时对应的线的颜色，可参考颜色选择器说明进行修改。处于最大值和最小值之间的线，根据value值映射成最大值到最小值之间的渐变颜色。


      注意 如果数据中设置了 color字段，则线的颜色以 color字段为准。
    • 粗细：热力线的粗细。
    • 虚线：热力线的类型。
  • 交互配置
    • 悬停：单击眼睛图标，可控制悬停交互功能的开启或关闭。开启后可设置悬停颜色和悬停时线的粗细，仅在预览或发布时才能看到效果。
    • 弹窗：勾选后，单击热力线，显示线的详细信息，该信息可在数据的properties属性中进行配置，仅在预览或发布时才能看到效果。
    • 点击聚焦：勾选后，单击热力线，会根据线的位置进行聚焦，仅在预览或发布时才能看到效果。
    • 聚焦范围比：热力线的聚焦范围比，仅当勾选了点击聚焦配置项，且在预览或发布页面时才能看到效果。
    • 回调ID：设置组件之间数据联动的变量，需要配置为数据中的某一个字段。
      注意 此功能已更新到 交互面板中， 样式面板的该功能将弃用，请尽快升级。新版本的交互功能支持配置多个字段。

数据

该组件需要配置两个数据源， 矢量线数据和 映射数据。

  • 矢量线数据：geojson 类型的数据，要求类型为 LineString。如果需要跟映射数据对应，必须保证有唯一的 link_id 或者 id 字段。关于geojson的标准可以参考http://geojson.org/geojson-spec.html 。

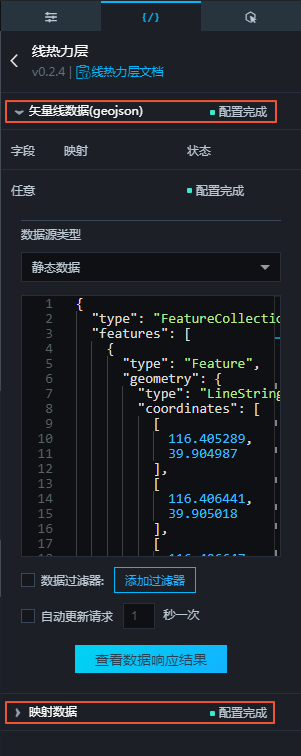

    可单击此处下载上图中的示例JSON代码，本文仅提供一个简单的代码示例，如下所示：
    {
"type": "FeatureCollection",
"features": [
  {
    "type": "Feature",
    "properties": {
      "link_id": 1,
      "name": "test"
    },
    "geometry": {
      "type": "LineString",
      "coordinates": [
        [
          109.4677734375,
          41.409775832009565
        ],
        [
          117.46582031249999,
          36.31512514748051
        ],
        [
          118.828125,
          32.0639555946604
        ],
        [
          114.9169921875,
          27.566721430409707
        ]
      ]
    }
  }
]
}
    说明 properties字段对应样式面板中的弹窗信息，您可以自定义该字段值进行配置。
  • 映射数据

    上图中的示例JSON代码如下：
    [
  {
    "link_id": 1,
    "value": 1,
    "color": "#ED3229"
  },
  {
    "link_id": 2,
    "value": 1,
    "color": "#36B854"
  },
  {
    "link_id": 3,
    "value": 1,
    "color": "#FFD823"
  },
  {
    "link_id": 4,
    "value": 1,
    "color": "#320176"
  },
  {
    "link_id": 5,
    "value": 1,
    "color": "#320176"
  },
  {
    "link_id": 6,
    "value": 1,
    "color": "#823094"
  },
  {
    "link_id": 7,
    "value": 1,
    "color": "#CF047A"
  },
  {
    "link_id": 8,
    "value": 1,
    "color": "#F3560F"
  }
]
    • link_id：线关联id，通过该字段，与矢量线数据进行对应。
    • value：线的权重值，是配置面板中设置最大值、最小值、空值颜色的依据。
    • info：（可选）弹窗内容，如果为空，则弹窗信息显示为对应的矢量线数据中的properties字段的内容。如果不为空，弹窗信息显示为info字段的内容。
    • color：（可选）线热力层支持数据优先的渲染，如果您配置了color（线颜色）、weight（线宽）、dashArray（虚线）等字段，那么会优先使用这些属性来对关联的线进行渲染，如下图所示。

交互

勾选 启用，开启组件交互功能。线热力层子组件拥有交互配置，可单击某个热力线抛出回调值，默认抛出数据中的 link_id字段。具体配置请参考组件回调ID配置。
