使用網關路由表控制進入VPC的流量

步驟一：建立IPv4網關並綁定網關路由表

1. 建立並啟用IPv4網關

   1. 登入IPv4網關控制台，頂部功能表列選擇VPC所在地區，本文為華東2（上海）。

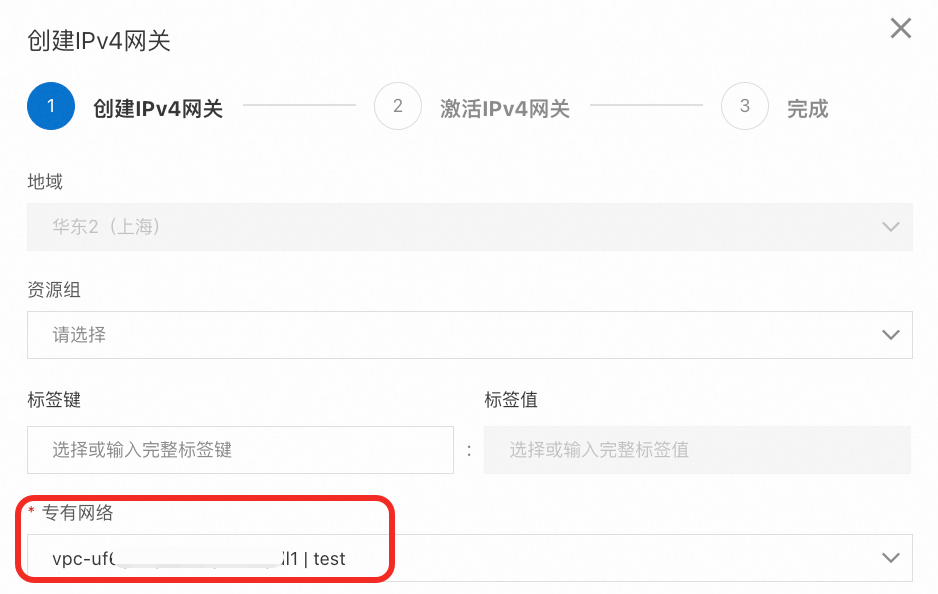

   2. 單擊建立IPv4網關，選擇對應的VPC，並單擊建立。在建立IPv4網關頁面，根據需要選擇資源群組並配置標籤，然後在專用網路下拉框中選擇目標VPC。

   3. 選擇ECS-A所在交換器綁定的路由表，單擊啟用。

      • 啟用時，系統會為您選擇的交換器路由表添加一條0.0.0.0/0的預設路由指向IPv4網關，使得路由表關聯的交換器具備公網訪問能力。如果當前路由表已經存在目標網段為0.0.0.0/0的預設路由，則無法再添加IPv4網關的預設路由。

      • 在啟用IPv4網關之前，VPC內的網路流量不會受到影響。但在啟用過程中，可能會因流量路徑切換導致短暫的網路中斷。

      在選擇路由表地區，勾選需要關聯的自訂路由表（建議選擇自訂路由表而非主路由表），然後單擊啟用。

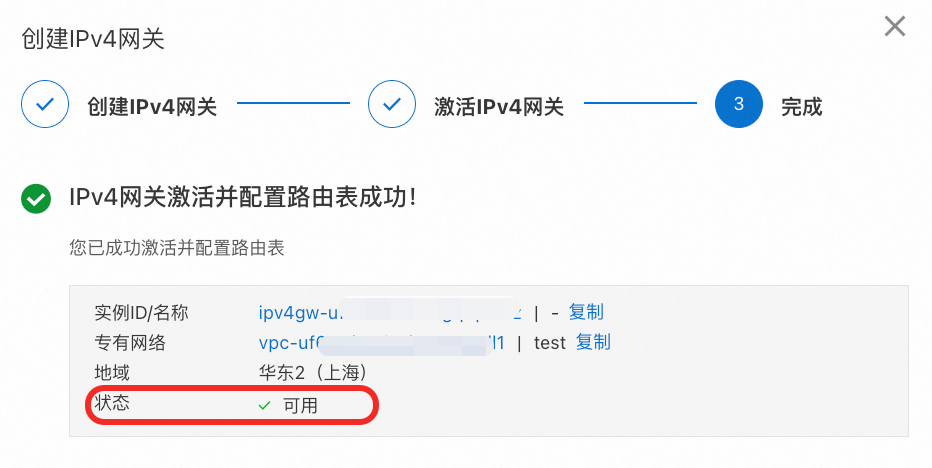

   4. 完成IPv4網關啟用與交換器路由表配置。

      建立完成後，確認IPv4網關狀態顯示為可用，表示IPv4網關已成功啟用並配置路由表。

2. 建立網關路由表

   1. 登入路由表控制台，頂部功能表列選擇IPv4網關所在地區，本文為華東2（上海）。

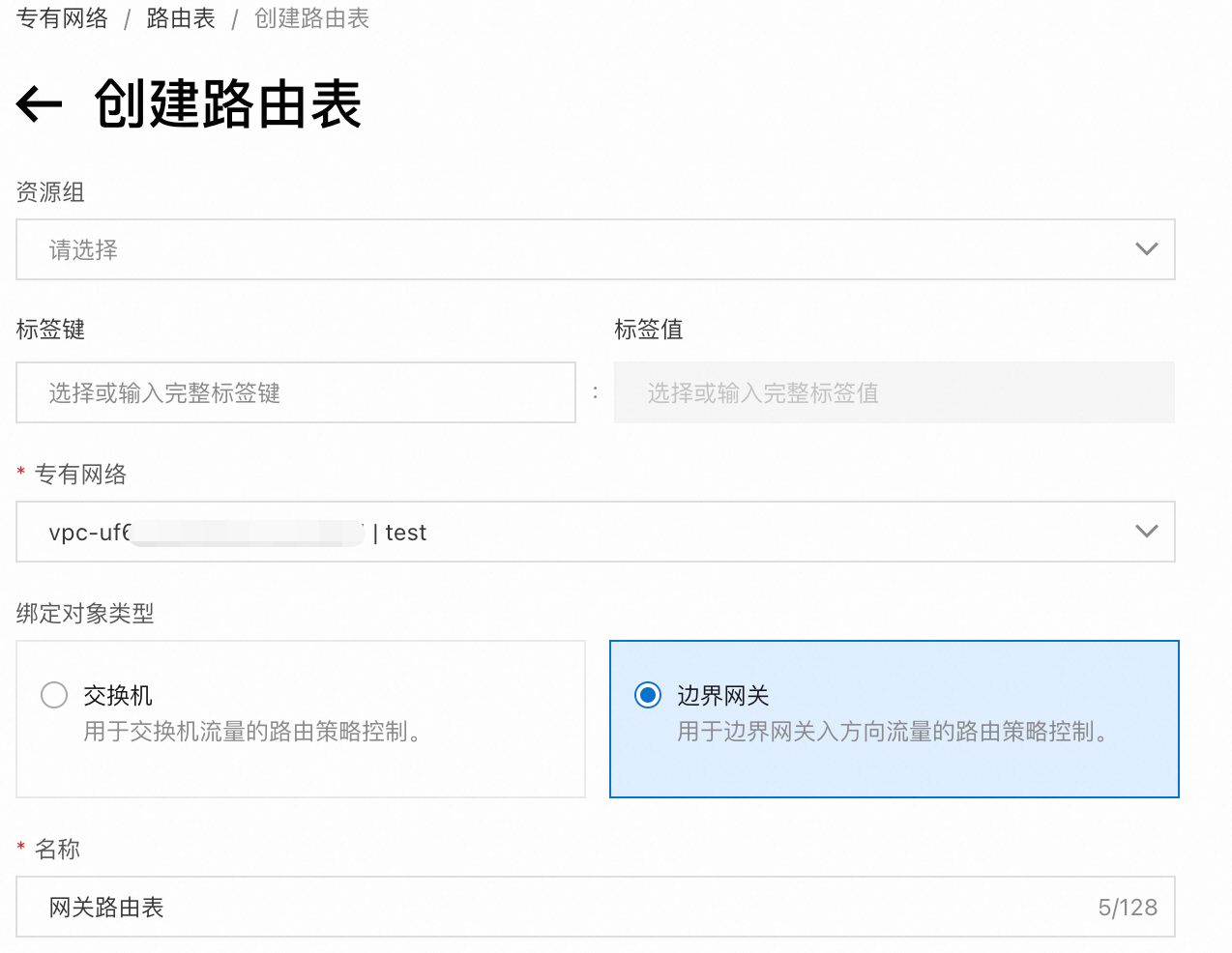

   2. 單擊建立路由表，選擇對應的VPC，綁定物件類型選擇邊界網關，配置路由表名稱並單擊確定。

3. 綁定網關路由表

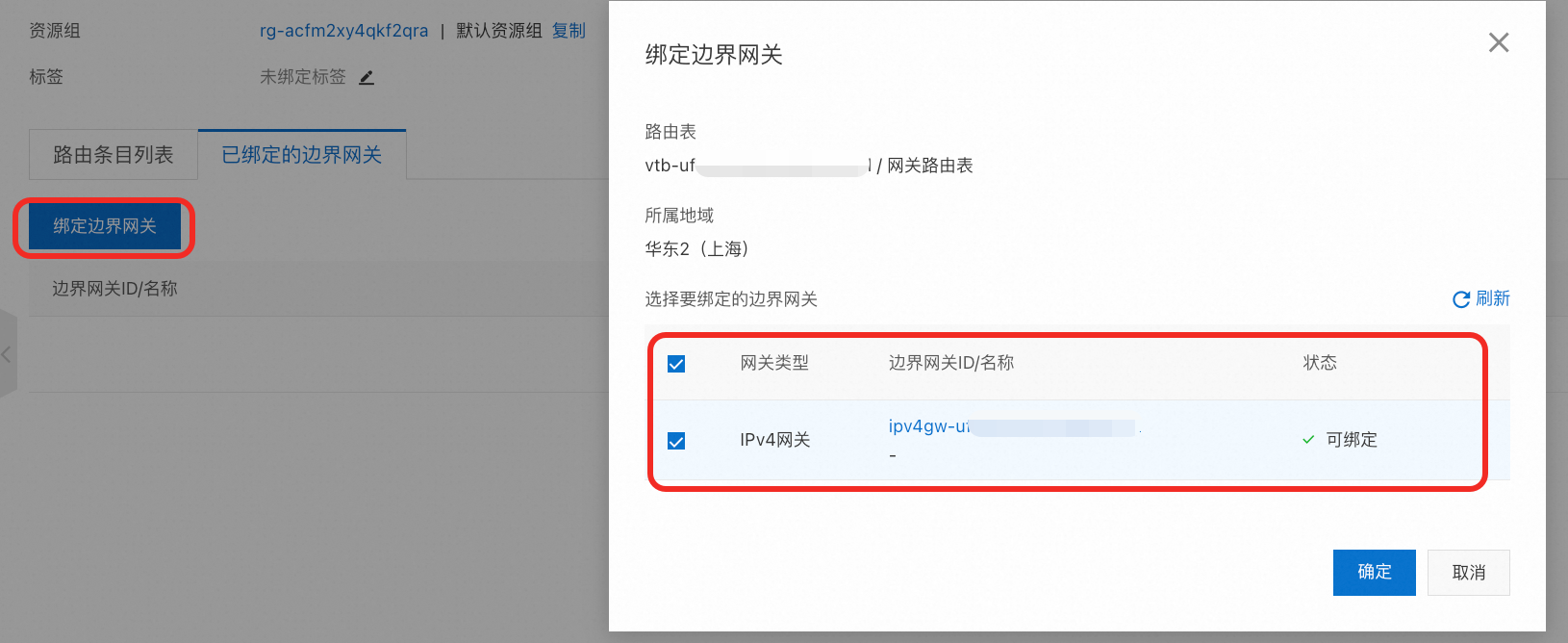

   1. 在網關路由表詳情頁，綁定邊界網關。

      在彈出的對話方塊中選中狀態為可綁定的目標IPv4網關，單擊確定。

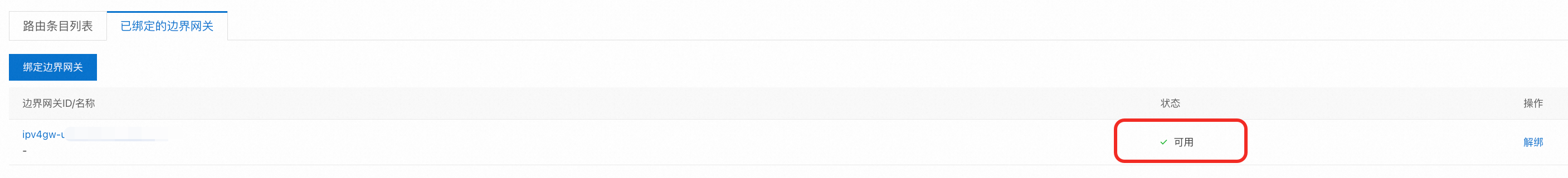

   2. 綁定完成後，確認邊界網關狀態為可用。綁定完成後，在已綁定的邊界網關頁簽下，邊界網關的狀態顯示為可用，表示綁定成功。

步驟二：配置安全裝置

本方案配置以Alibaba Cloud Linux 3.2104 64位作業系統為例。

登入ECS-A，執行以下命令配置IP流量轉寄。

# 永久啟用IP轉寄（寫入設定檔）
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
# 立即生效
sysctl -p

# 臨時啟用IP轉寄（重啟後失效）
sysctl -w net.ipv4.ip_forward=1

步驟三：配置路由

1. 配置自訂路由表，路由出方向流量

   1. 在路由表頁面，找到ECS-B所在交換器綁定的自訂路由表，單擊路由表ID。

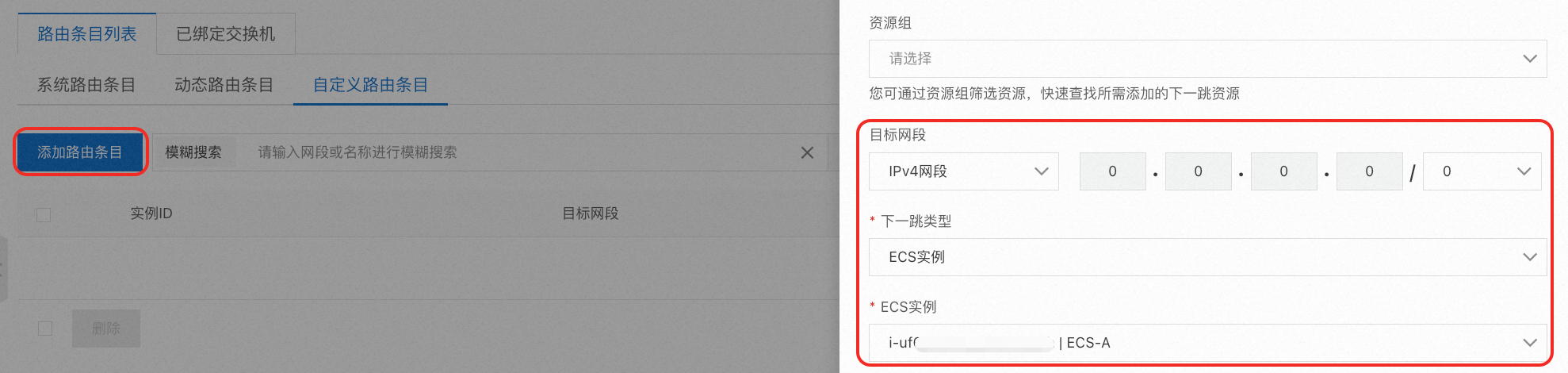

   2. 找到路由條目列表>自訂路由條目 頁簽，單擊添加路由條目，將目標網段設定為0.0.0.0/0，將下一跳類型設定為ECS執行個體，在ECS執行個體下拉框中選擇ECS-A。

2. 配置網關路由表，路由入方向流量

   1. 在路由表頁面，找到已建立的網關路由表，單擊路由表ID。

   2. 找到路由條目列表>系統路由條目頁簽，可以查看到系統路由條目。系統預設添加以交換器網段為目標網段的系統路由。

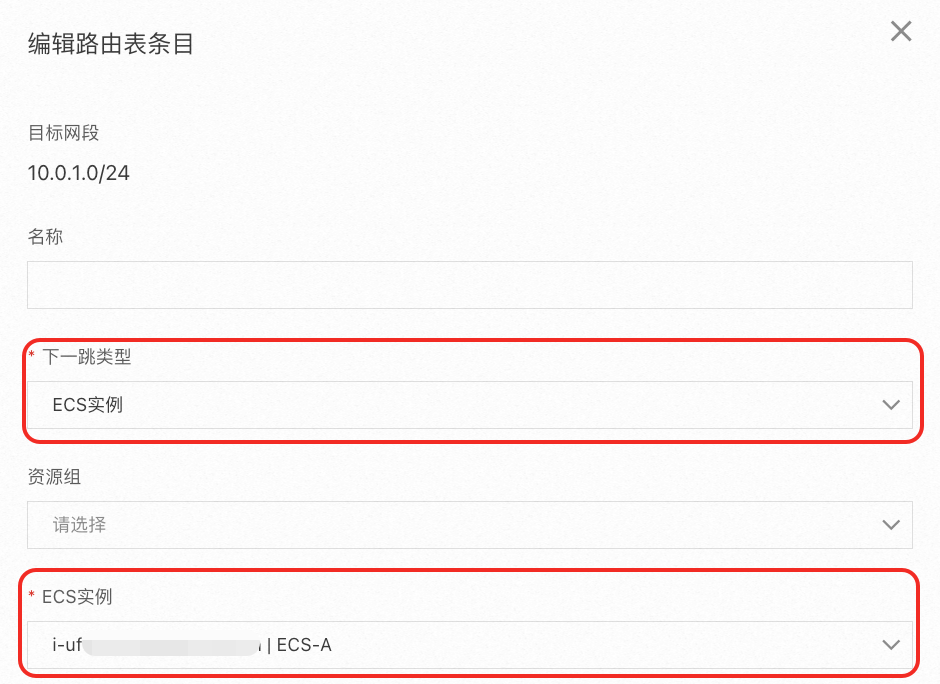

   3. 編輯目標網段指向交換器2的路由條目，將下一跳設定為ECS-A（安全裝置）。單擊系統路由條目對應的編輯操作，在編輯路由表條目彈窗中，將下一跳類型設定為ECS執行個體，在ECS執行個體下拉框中選擇ECS-A。

   4. 配置完成後，系統路由條目將轉化為自訂路由條目。確認路由條目狀態為可用。

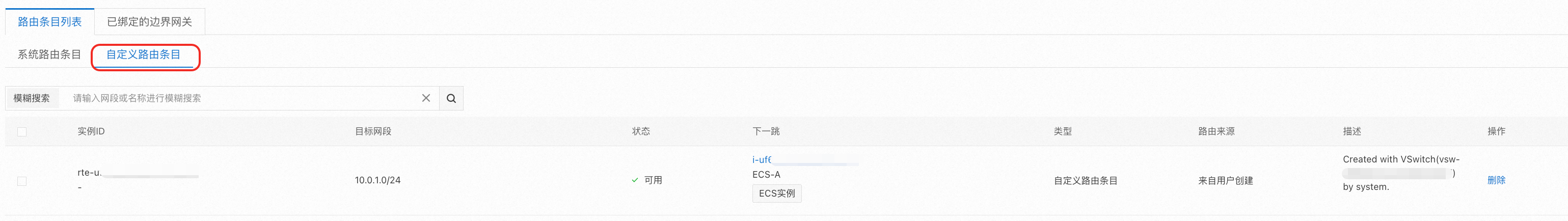

      在路由條目列表頁面單擊自訂路由條目頁簽，可查看到路由條目的目標網段（如10.0.1.0/24）及下一跳（ECS執行個體）等詳細資料。

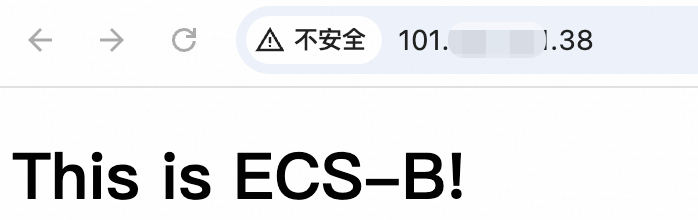

結果驗證

注意檢查網路ACL與安全性群組概述的配置，避免VPC內的ECS測試連通性時受到影響。

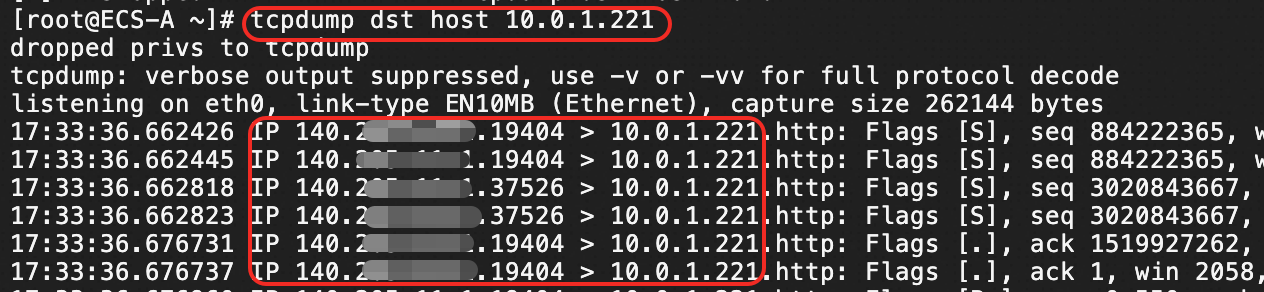

[root@ECS-A ~]# tcpdump dst host 10.0.1.221
dropped privs to tcpdump
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
17:33:36.662426  IP 140.2xxx.xxx.19404 > 10.0.1.221.http: Flags [S], seq 884222365, w
17:33:36.662445  IP 140.2xxx.xxx.19404 > 10.0.1.221.http: Flags [S], seq 884222365, w
17:33:36.662818  IP 140.2xxx.xxx.37526 > 10.0.1.221.http: Flags [S], seq 3020843667,
17:33:36.662823  IP 140.2xxx.xxx.37526 > 10.0.1.221.http: Flags [S], seq 3020843667,
17:33:36.676731  IP 140.2xxx.xxx.19404 > 10.0.1.221.http: Flags [.], ack 1519927262,
17:33:36.676737  IP 140.2xxx.xxx.19404 > 10.0.1.221.http: Flags [.], ack 1, win 2058

管控IPv6流量

IPv4網關是VPC邊界上的公網IPv4流量控制組件。如果需要控制進入VPC的IPv6流量，您需要使用IPv6網關，將其與網關路由表綁定，控制進入VPC的IPv6流量。

系統為開通了IPv6網段的VPC自動建立IPv6 網關，確保已為ECS的IPv6地址開通IPv6公網頻寬，實現VPC中的ECS與IPv6互連網互連。

1. 建立網關路由表並與IPv6網關綁定。

   1. 登入路由表控制台，頂部功能表列選擇IPv6網關所在地區。

   2. 單擊建立路由表，選擇對應的VPC，綁定物件類型選擇邊界網關，配置路由表名稱並單擊確定。

   3. 在網關路由表詳情頁，單擊已綁定的邊界網關 > 綁定邊界網關，選擇IPv6網關並綁定。

2. 配置網關路由表，路由入方向流量。

   1. 進入路由條目列表>系統路由條目頁簽，可以查看到系統路由條目。系統預設添加以交換器網段為目標網段的系統路由。

   2. 編輯目標網段指向交換器2的IPv6路由條目，將下一跳設定為ECS-A（安全裝置）。

調整公網入方向路由

您可以通過調整網關路由表的系統路由條目，調整公網入方向路由。

IPv4/IPv6路由的下一跳支援修改為ECS執行個體、彈性網卡、網關型負載平衡終端節點和路由目標組。

• 網關路由表僅允許修改系統路由，不支援建立自訂路由條目。

• 網關路由表編輯系統路由資訊並成功儲存後，將會轉化為自訂路由條目；刪除後可轉化為系統路由條目。

• 編輯網關路由表的系統路由條目時，下一跳類型的說明與建議如下：

  • ECS執行個體/彈性網卡：交換器內部指定執行個體或網卡可被訪問。常用於公網流量安全引流到特定ECS執行個體或彈性網卡。如果需要更換ECS執行個體或彈性網卡，需要先刪除路由條目再重新編輯系統路由資訊，無法直接替換。

  • 網關型負載平衡終端節點：交換器內部指定終端節點可被訪問。用於網關型負載平衡GWLB情境的第三方安全裝置公網流量引流。

    支援修改下一跳為網關型負載平衡終端節點的地區，請參見網關型負載平衡GWLB支援的地區。

  • 路由目標組：支援通過主備模式配置兩個下一跳執行個體，系統將自動檢測執行個體的健康狀態，當執行個體異常時，自動實現可用性區域層級的容災切換，縮短故障恢復（RTO）。

解除綁定網關路由表

將網關路由表和IPv4/IPv6網關解除綁定，解除綁定後邊界網關將不具備網關路由的能力。

1. 在路由表頁面，找到目標網關路由表，單擊路由表的ID。

2. 單擊已綁定的邊界網關頁簽，找到目標邊界網關，在操作列單擊解除綁定。

3. 在彈出的對話方塊中，單擊確定。

刪除網關路由表

如果網關路由表綁定了邊界網關，您需要先解除綁定邊界網關後再刪除網關路由表。

1. 在路由表頁面，找到目標網關路由表，然後在操作列單擊刪除。

2. 在刪除路由表對話方塊，單擊確定。
