Server Load Balancer：CLB四層監聽手動遷移NLB指南

關鍵特性

當您將CLB執行個體的流量遷移至NLB執行個體時，NLB提供的以下關鍵特性可以滿足您的業務情境：

• 高並發處理能力：單一實例最大支援1億並發串連和100 Gbps頻寬，能夠應對面向物聯網海量串連的高並發情境。

• 自動彈性擴充：您無需指定或手動調整NLB的執行個體規格，執行個體效能會隨著您的業務增減自動Auto Scaling。

• 全連接埠監聽：NLB支援全連接埠監聽功能，可以監控並處理一個連接埠段範圍內的所有網路流量。適合需要監聽大量連接埠或動態連接埠的情境。

• IPv6能力：NLB的IPv6能力更完善，滿足雙棧、6to4/6to6等多情境的訴求。

應用情境

當您的業務處於以下應用情境時，您可以將CLB執行個體流量遷移至NLB執行個體：

• 需要處理海量並發串連，如即時通訊、物聯網裝置管理等情境。

• 需要根據突發流量高峰自動調整資源，如電商大促等流量波動較大的情境。

• 需要使用大範圍的連接埠來處理不同情境下的資料，如線上遊戲、視頻會議系統、線上教育平台的情境。

• 需要擴充網路資源，將業務從IPv4向IPv6改造或者過渡的情境。

情境樣本

本文以下圖情境為例。某企業在阿里雲華東1（杭州）地區已購買了一個公網CLB執行個體，該CLB執行個體已配置TCP監聽，且對外通過DNS網域名稱提供服務。用戶端訪問網域名稱www.example.cn時，DNS解析會根據A記錄配置將流量指向CLB執行個體，CLB執行個體根據調度演算法定義的轉寄策略將流量轉寄到ECS01和ECS02處理。

由於業務發展需要，該企業需要接入物聯網業務，需要將CLB執行個體的業務遷移至NLB執行個體。為了保持業務穩定，希望不改變對外提供服務的DNS網域名稱及後端伺服器的IP地址。企業可以通過在華東1（杭州）地區新購一個NLB執行個體並完成相關配置，使NLB的執行個體配置與CLB的執行個體配置一致，然後利用DNS網域名稱解析的權重設定完成流量的遷移。

注意事項

• CLB的計費方式為隨用隨付，NLB的計費方式為隨用隨付，CLB和NLB的計費項目、定價等存在差異，CLB執行個體的業務遷移NLB執行個體後，會產生計費變更。具體計費規則，請參見：

  • CLB隨用隨付

  • NLB計費規則

• NLB執行個體和CLB執行個體的後端伺服器屬於同一個VPC，且後端伺服器相同。

• IPv4的CLB執行個體可以遷移至IPv4或雙棧的NLB執行個體，IPv6的CLB執行個體只能遷移至雙棧的NLB執行個體。

前提條件

• 待遷移的CLB執行個體已配置TCP監聽和後端伺服器，且該CLB執行個體已設定A記錄網域名稱解析，對外通過網域名稱提供服務。具體操作，請參見入門概述。

• 您已建立承載業務應用的後端伺服器ECS01和ECS02，且均已部署應用樣本。建立ECS執行個體的更多操作，請參見自訂購買執行個體。

  說明

  • 若您的CLB執行個體配置UDP監聽，將CLB的流量遷移至NLB執行個體時，NLB執行個體也需要配置UDP監聽協議。

  • 您需要準備兩台測試伺服器，一台用於測試遷移前流量，一台用於驗證遷移時的訪問流量。如果您已有測試伺服器，則無需建立。本文用於測試的兩台伺服器均已安裝Alibaba Cloud Linux 3.2104 64位作業系統。

  本文ECS01和ECS02部署測試應用樣本如下：

  ECS01服務部署命令

  yum install -y nginx
  systemctl start nginx.service
  cd /usr/share/nginx/html/
  echo "Hello World ! this is ESC01." > index.html

  ECS02服務部署命令

  yum install -y nginx
  systemctl start nginx.service
  cd /usr/share/nginx/html/
  echo "Hello World ! this is ESC02." > index.html

步驟一：建立NLB執行個體

1. 登入網路型負載平衡NLB控制台。

2. 在頂部功能表列，選擇執行個體地區。

3. 在執行個體頁面，單擊建立網路型負載平衡。

4. 在網路型負載平衡(隨用隨付)國際站購買頁面，完成以下配置（未列舉的參數保持預設值），然後單擊立即購買，根據控制台提示完成執行個體購買。

   配置	說明
   地域	選擇執行個體所屬的地區。本文選擇華東1（杭州）。
   執行個體網路類型	選擇執行個體網路類型，本文選擇公網。 說明 若您選擇私網情境，使用雙VIP配置的NLB執行個體可提供10 Gbps的私網處理能力，支援每秒10萬建立串連和150萬並發串連。此外，NLB還具備自動彈性擴充能力，能夠根據流量需求擴充至50 Gbps。
   協議版本	選擇執行個體的協議版本。本文選擇IPv4。
   VPC	選擇執行個體所屬的VPC。
   可用區	選擇可用性區域和交換器。本文選擇杭州 可用性區域H、杭州 可用性區域I及其可用性區域。
   加入EIP Bandwidth Plan	本文勾選加入EIP Bandwidth Plan，並選擇共用頻寬包。如果沒有共用頻寬包，可單擊購買共用頻寬包並完成購買。 說明 若您的業務情境為公網大流量業務： 您可以選擇綁定自己的共用頻寬包。綁定共用頻寬包後，執行個體的頻寬峰值以共用頻寬包的頻寬峰值為準。 如果未綁定共用頻寬包，系統預設使用隨用隨付的Elastic IP Address（Elastic IP Address，簡稱EIP）。此時NLB公網執行個體的最大頻寬峰值為400 Mbps（頻寬峰值不作為業務承諾指標，僅作為參考值和頻寬上限峰值）。 您也可以在購買NLB公網執行個體後，將其加入共用頻寬包，具體操作，請參見提升公網NLB執行個體頻寬峰值。

步驟二：建立NLB伺服器組

1. 登入網路型負載平衡NLB控制台。

2. 在頂部功能表列，選擇執行個體地區。

3. 在左側導覽列，選擇網路型負載均衡 NLB > 伺服器組。

4. 在伺服器組頁面，單擊建立伺服器組。

5. 在建立伺服器組對話方塊，完成以下配置（未列舉的參數保持預設值），然後單擊建立。

   配置	說明
   伺服器群組類型	選擇伺服器組的類型。本文選擇伺服器類型。
   伺服器組名稱	輸入自訂名稱。
   VPC	從VPC下拉式清單中選擇NLB所在VPC，只有該VPC下的伺服器可以加入到該伺服器組。
   選擇後端協議	選擇後端協議，本文選擇TCP。
   配置健全狀態檢查	開啟健全狀態檢查，健全狀態檢查保持預設配置。

6. 待伺服器組建立成功後，單擊其執行個體ID，然後單擊後端伺服器頁簽。

7. 單擊添加後端伺服器，在添加後端伺服器面板，選擇ECS01和ECS02，單擊下一步。

8. 在配置連接埠和權重設定精靈，連接埠輸入80，權重保持預設值，然後單擊確定。

步驟三：建立TCP監聽

1. 登入網路型負載平衡NLB控制台。

2. 在頂部功能表列，選擇執行個體地區。

3. 在執行個體頁面，單擊目標執行個體ID。

4. 單擊監聽頁簽，然後單擊快速建立監聽。

5. 在快速建立監聽對話方塊，配置以下參數，然後單擊確定。

   配置	說明
   選擇監聽協議	本文選擇TCP。
   監聽連接埠	本文輸入80。
   轉寄的後端伺服器組	本文選擇伺服器類型及步驟二建立的伺服器組。

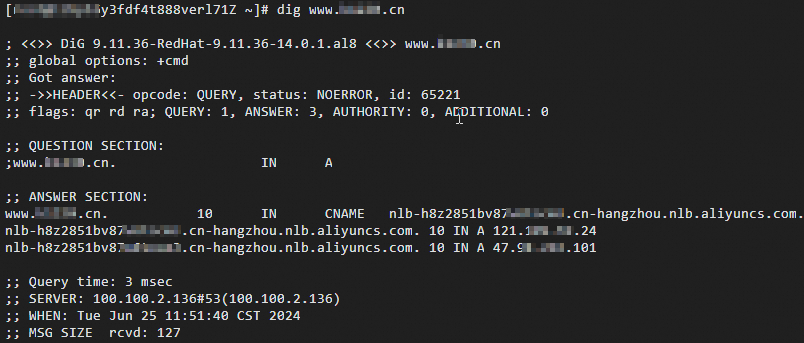

步驟四：測試流量

1. 登入用於測試流量的公網Linux伺服器，測試遷移前NLB的流量。

2. 執行以下命令編輯hosts檔案。

   sudo vi /etc/hosts

   1. 按i鍵切換至編輯模式，新增以下一條NLB執行個體的IP地址和網域名稱映射關係的記錄。

   47.XX.XX.101 www.example.cn

   2. 修改完成後，按下Esc鍵，輸入:wq並斷行符號以儲存並關閉設定檔。

   說明

   通過該步驟可以實現將www.example.cn網域名稱解析到NLB執行個體的指定彈性公網 IP（47.XX.XX.101），並覆蓋原有的 CLB 網域名稱解析。在遷移流量之前，您需要測試該網域名稱是否可以成功訪問 NLB 執行個體。

3. 執行以下命令測試網域名稱是否可以訪問NLB執行個體。如果未安裝telnet，執行yum install -y telnet命令安裝telnet。

   telnet www.example.cn 80  # TCP監聽連接埠80

   收到回複報文Connected to nlb-...，則表示NLB可以將請求轉寄至後端伺服器。



4. 查看NLB的動作記錄。

   1. 登入網路型負載平衡NLB控制台。

   2. 在左側導覽列，選擇網路型負載均衡 NLB > 動作記錄。

   3. 在動作記錄頁面，可以篩選事件名稱為GetLoadBalancerAttribute的事件，在操作列單擊查看詳情。

   4. 在查看詳情頁面，在操作列單擊事件記錄通過requestParameter和LoadBalancerId欄位查看NLB執行個體的作業記錄資訊。

步驟五：遷移流量至NLB

本文假設CLB的訪問鏈路如下圖所示。CLB已配置TCP監聽，且支援多網域名稱訪問。本文配置的網域名稱為example.cn。

警告

• 流量遷移前，請比對您的CLB執行個體配置和NLB執行個體配置，確保二者提供的能力完全一致，且所有配置經過完備的測實驗收，以免在遷移過程中對您的業務產生非預期的影響。

• 建議在業務低穀期進行CLB流量的遷移。

流量遷移前，待遷移的CLB執行個體已佈建網域名解析，您已將業務網域名稱通過A記錄解析的方式指向CLB執行個體的服務地址。

在完成NLB執行個體配置的驗收後，本文以阿里雲Alibaba Cloud DNS為例，為您介紹CLB流量遷移至NLB的操作步驟。您可以通過以下步驟完成流量的遷移。關於阿里雲Alibaba Cloud DNS的介紹，請參見公網權威解析。

高階功能

負載平衡產品NLB是對CLB四層負載平衡能力的一次升級，在某些特性的具體表現形式上有一些差異。您可以通過以下文檔更好地瞭解NLB執行個體、配額限制、快速入門及DDoS防護：

• 關於NLB執行個體概述，請參見NLB執行個體。

• 關於NLB配額限制，請參見產品效能及使用限制。

• 關於NLB快速入門， 請參見NLB快速實現IPv4服務的負載平衡和NLB快速實現IPv6服務的負載平衡。

• NLB預設提供基礎的DDoS防護能力。更多資訊，請參見什麼是DDoS原生防護。

下表列出了CLB和NLB一些高階功能的差異：

常見問題

1. 遷移前後，CLB執行個體和NLB執行個體的哪些配置需要保持一致？

   地區、網路類型、監聽協議、後端伺服器等需保持一致。NLB執行個體所屬VPC需與CLB執行個體所屬VPC保持一致，可用性區域無需保持一致。

2. CLB和NLB使用的認證有哪些差異？

   CLB支援HTTPS協議的加密傳輸，NLB支援TCPSSL協議的加密傳輸。相對於CLB自身支援上傳阿里雲簽發和非阿里雲簽發認證；NLB使用的認證依賴數位憑證管理服務提供的能力，由阿里雲認證中心管理。

   • 對於CLB執行個體，認證上傳的相關操作請參見上傳認證。

   • 對於NLB執行個體，認證上傳相關的操作請參見購買正式認證和上傳、同步和共用SSL認證。

3. CLB和NLB存取控制有哪些差異？

   • CLB提供監聽層級的存取控制，您可以為不同的監聽配置不同的存取原則。更多資訊，請參見存取控制。

   • NLB可以通過配置安全性群組實現基於協議/連接埠/IP的存取控制。更多資訊，請參見NLB加入安全性群組。

4. CLB和NLB的網域名稱解析有哪些差異？

   • CLB執行個體需要通過A記錄解析的方式，將自訂網域名指向CLB的服務地址。

   • 對於NLB執行個體：

     • 建議您使用CNAME解析的方式將自訂網域名指向到NLB執行個體的DNS名稱，通過該方式可以更便捷地訪問網路資源。

     • 如果您的自訂網域名需要解析到固定IP地址，您可以通過A記錄解析的方式將自訂網域名解析至NLB提供的IP地址。

相關文檔

• 如果您需要詳細瞭解CLB執行個體和NLB執行個體在功能特性、計費以及產品優勢方面的區別，請參見Server Load Balancer產品家族介紹。

• CLB執行個體和NLB執行個體的產品相關簡介、基礎配置、功能差異、計費資訊，請參見以下連結：

  CLB執行個體	NLB執行個體
  什麼是傳統型負載平衡CLB 功能特性 使用限制 入門概述 CLB計費概述	什麼是網路型負載平衡NLB 功能特性 產品效能及使用限制 NLB快速實現IPv4服務的負載平衡 NLB快速實現IPv6服務的負載平衡 NLB計費概述
