Quick BI：柱圖

圖表概述

• 使用情境

  簡單直觀，根據柱子的長短看出值的大小，易於比較各組資料之間的差別及走勢。

• 優勢簡介

  • 計算能力：一鍵配置同環比、累計計算，智能輔助線、趨勢線。

  • 視覺效果：支援柱圖、堆積柱狀圖、百分比堆積柱狀圖效果，可顯示標籤、圖例、縮減軸等配置。

  • 資料對比標註能力：支援對資料進行同期對比、並進行數值標註。

• 效果圖樣本



使用限制

柱圖由值軸/度量、類別軸/維度和顏色圖例/維度組成：

• 類別軸由資料的維度決定，至少選擇1個維度。例如省份或產品類型。

• 值軸由資料的度量決定，至少選擇1個度量。例如訂單數量和利潤金額。

• 顏色圖例由資料的維度決定，只能選擇1個維度。例如運輸方式。

  說明

  當值軸上僅有1個度量欄位時，才可以啟用顏色圖例。

• 拆分由資料的維度決定，只能選擇1個維度。例如產品類型。

圖表欄位配置

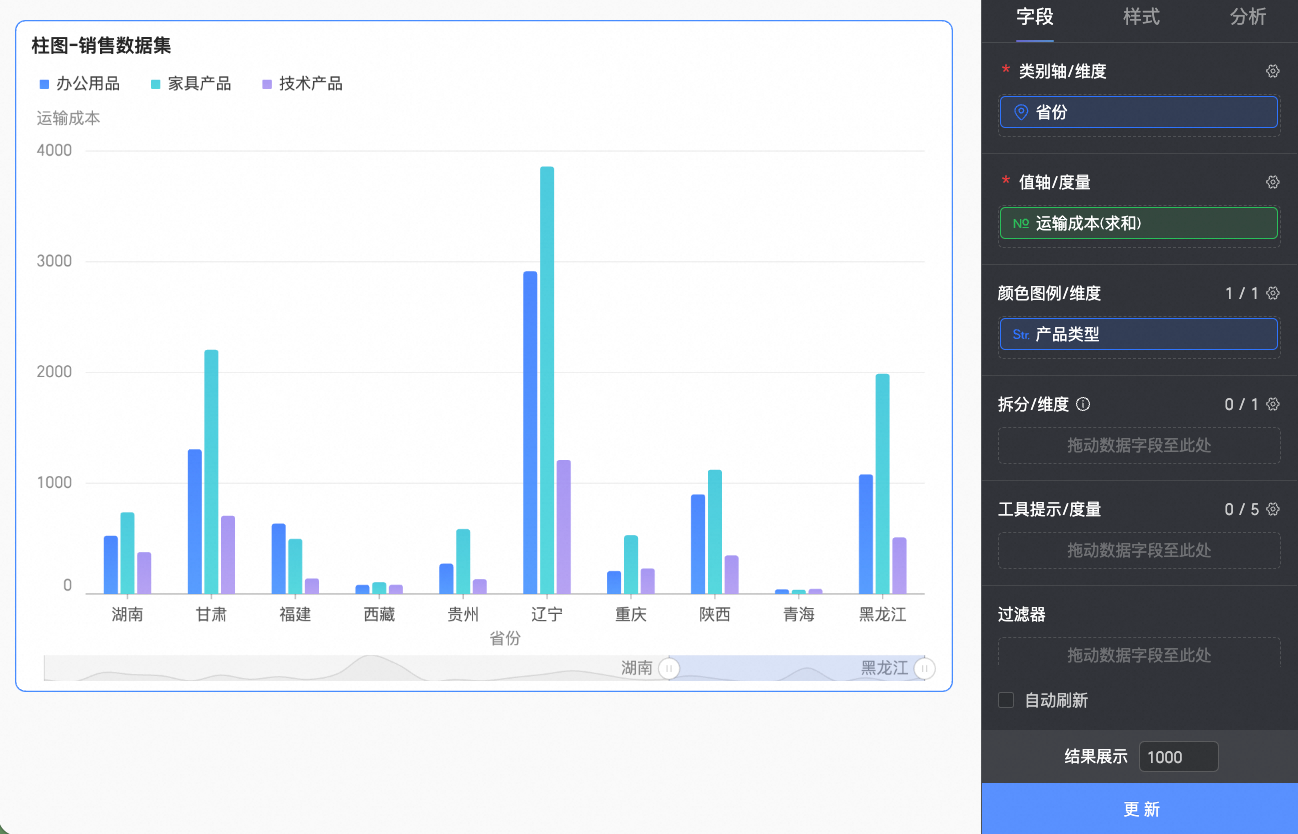

1. 在資料頁簽，選擇需要的維度欄位和度量欄位：

   • 在維度列表中，找到省份，雙擊或拖拽至類別軸/維度地區。

   • 在維度列表中，找到產品類型，雙擊或拖拽至顏色圖例/維度地區。

   • 在度量列表中，找到運輸成本，雙擊或拖拽至值軸/度量地區。

     說明

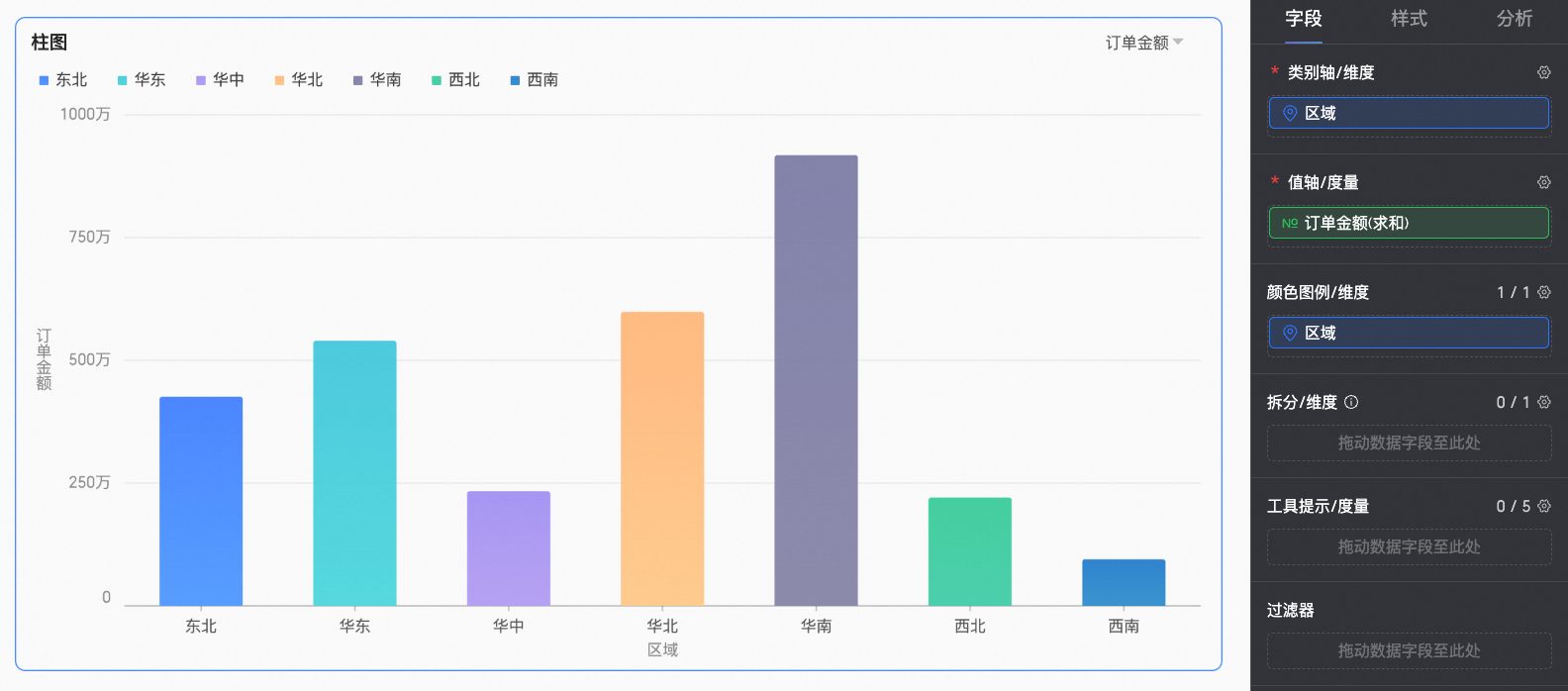

     支援在類別軸地區及顏色圖例地區中拖入相同的欄位，以根據不同維度值進行單獨賦色。不同情境的實現效果如下：

     • 當類別軸與值軸中都只存在一個欄位時，柱子的數量=類別軸維值數。

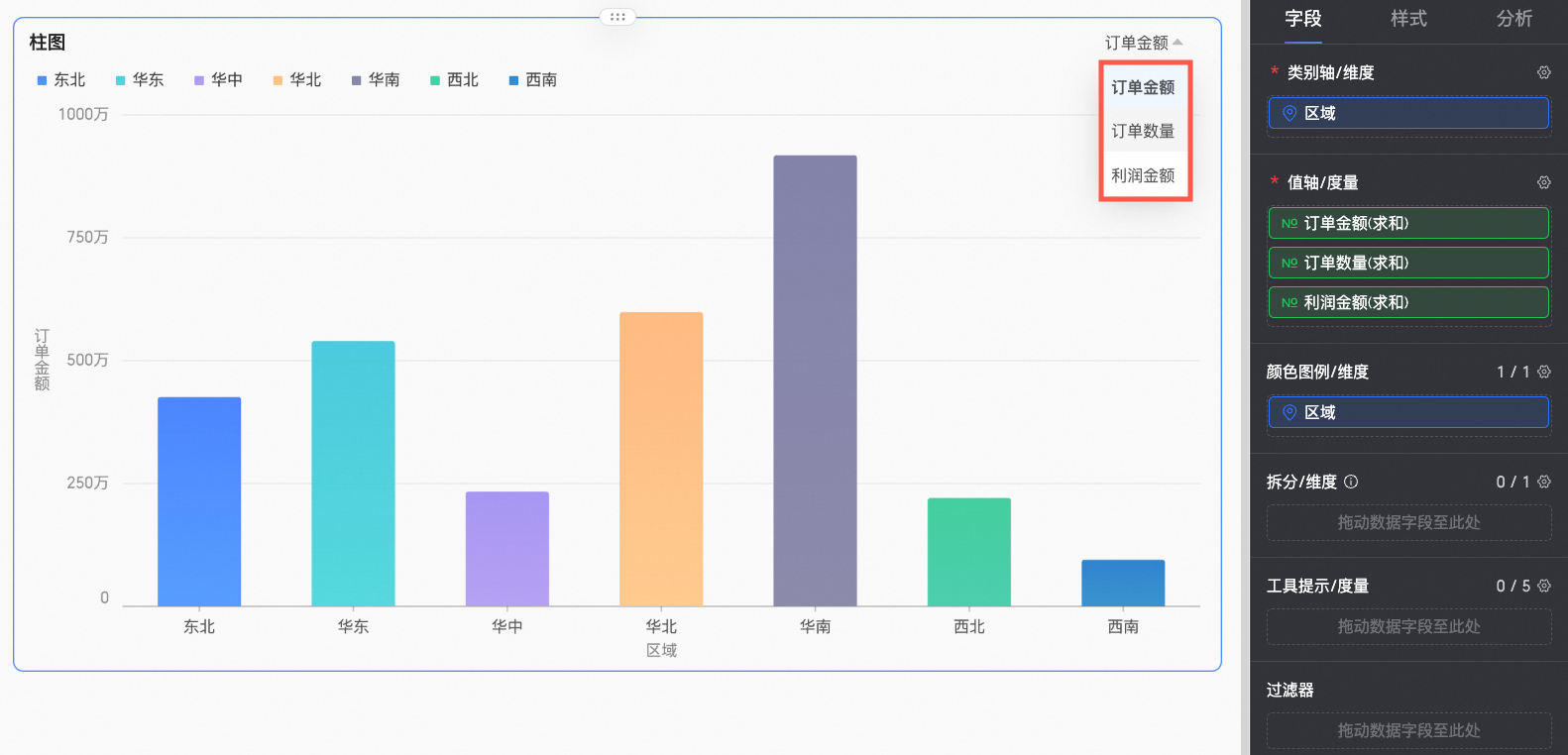

     • 當值軸中存在多個度量欄位時，圖表中預設展示第一個度量，需要手動點開欄位篩選面板才能切換到其他度量。

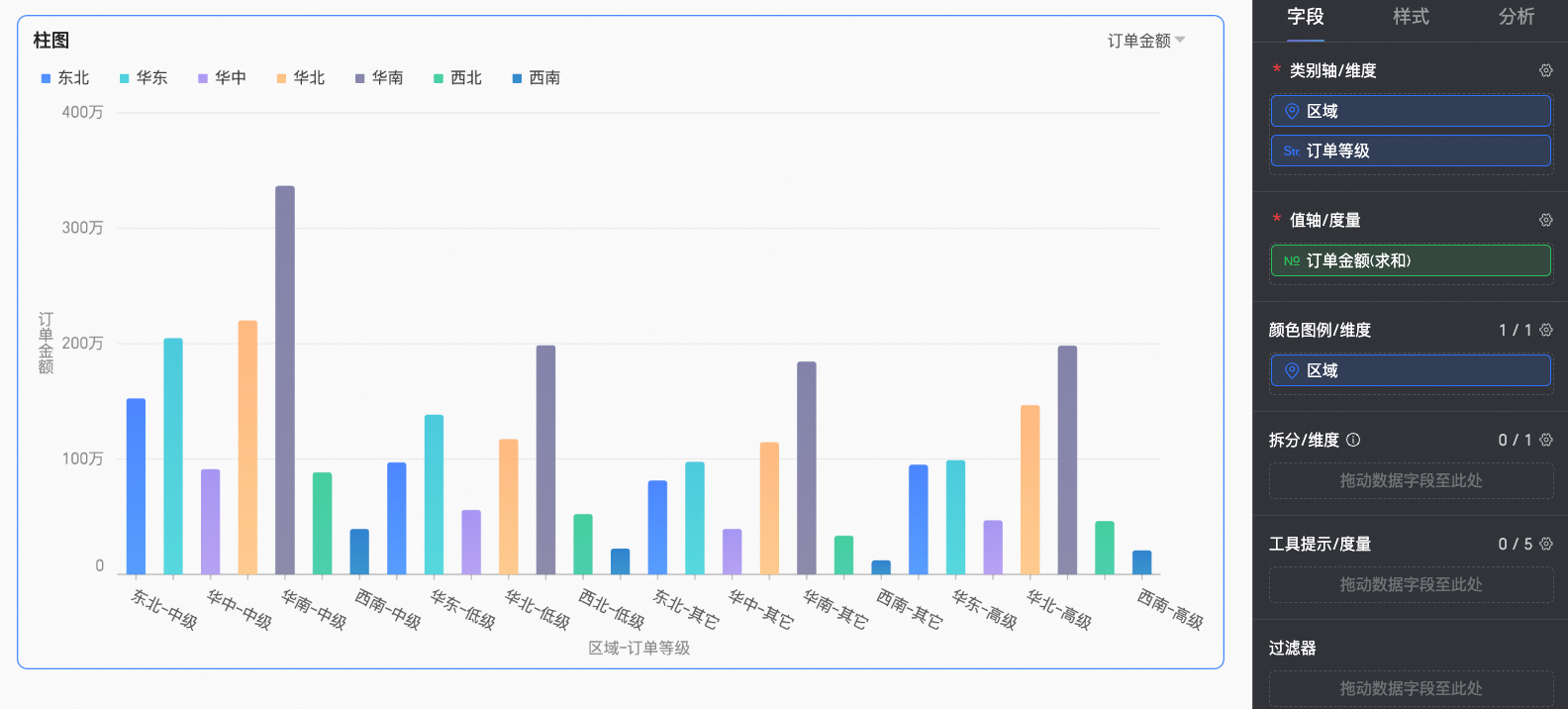

     • 當類別軸中存在多個維度欄位時，柱子的數量由各維度值的數量相乘得出，例如下圖，柱子數量=地區維值個數*訂單等級維值個數。

2. 單擊更新，系統自動更新圖表。



3. 當您只需查看某個地區中的資料時，可以設定過濾器，篩選出需要的資料。

4. （可選）自動重新整理

   設定該選項後，系統自動重新整理圖表資料。例如，選中該選項並設定時間長度為5，單位選擇分。則每間隔5分鐘，系統自動重新整理該圖表的資料。

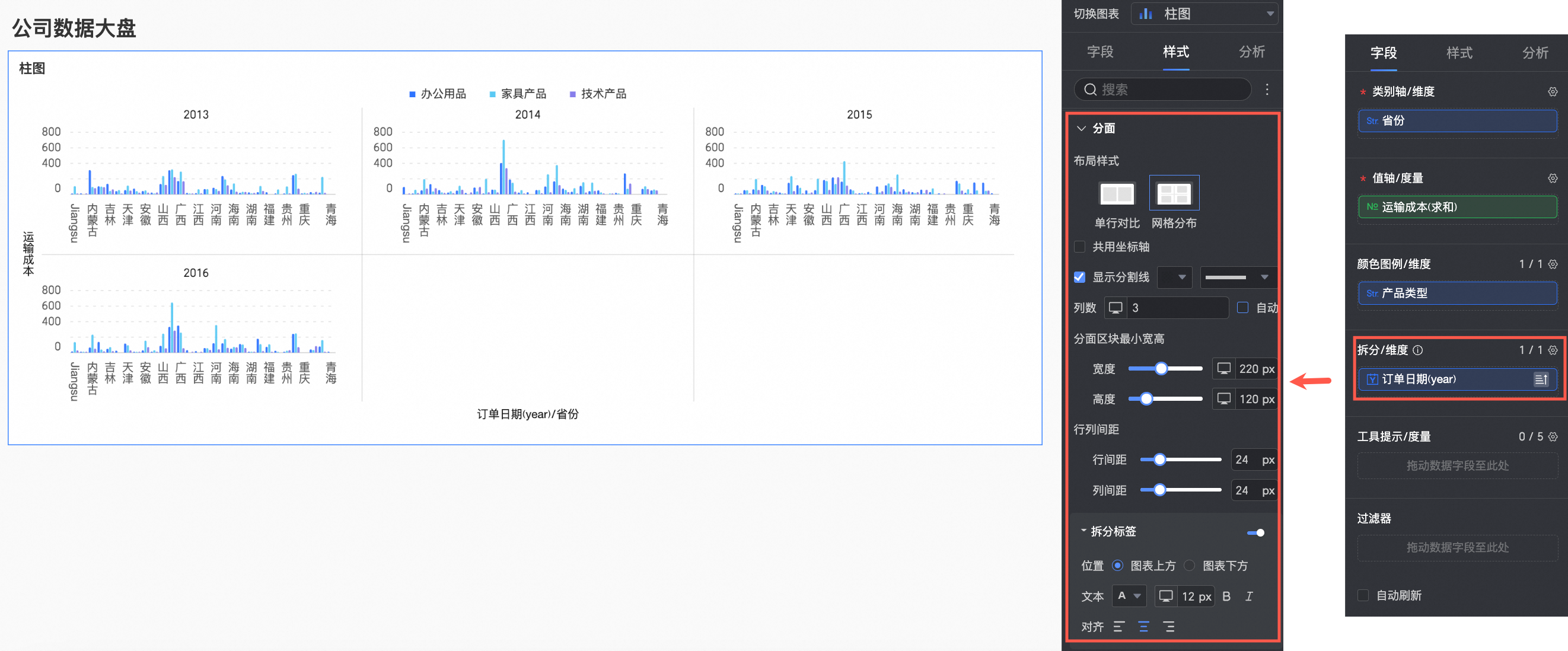

5. （可選）您可以選擇在拆分/維度中繼續添加維度欄位，以通過分面模式更直觀地展示不同維值下的資料趨勢。

   說明

   僅支援添加一個拆分維度欄位，且分面模式存在如下功能限制。

   • 欄位：對於拆分/維度中的欄位，其進階計算功能僅支援配置 topN、無。

   • 樣式：座標軸不支援設定顯示雙 Y 軸；輔助展示不支援設定縮減軸。

   • 分析：僅支援設定資料互動，不支援進階設定、分析預警、標註、智能洞察。



圖表樣式配置

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表標題區。

您可以在配置區頂部的搜尋方塊中輸入關鍵字快速尋找配置項進行配置。同時單擊右側圖表支援操作展開/收合全部類別。

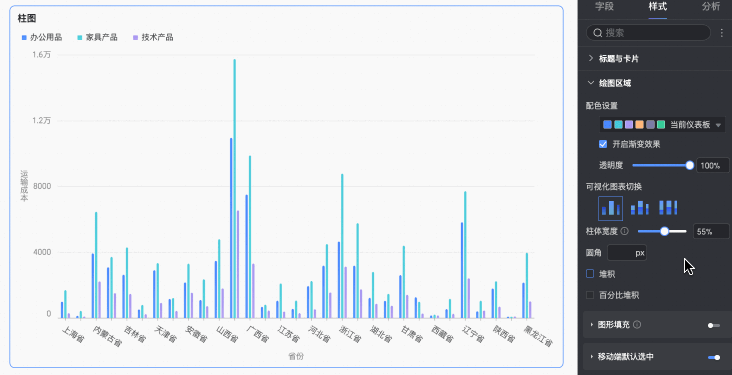

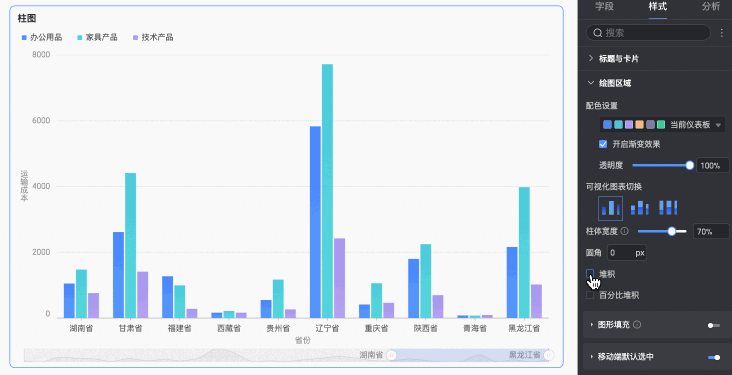

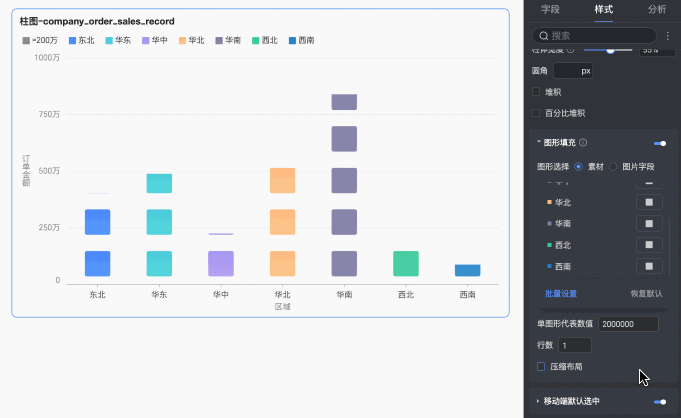

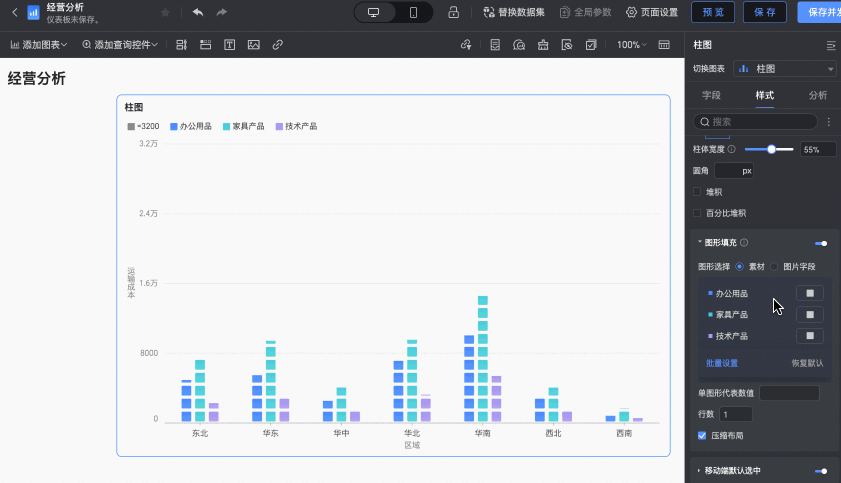

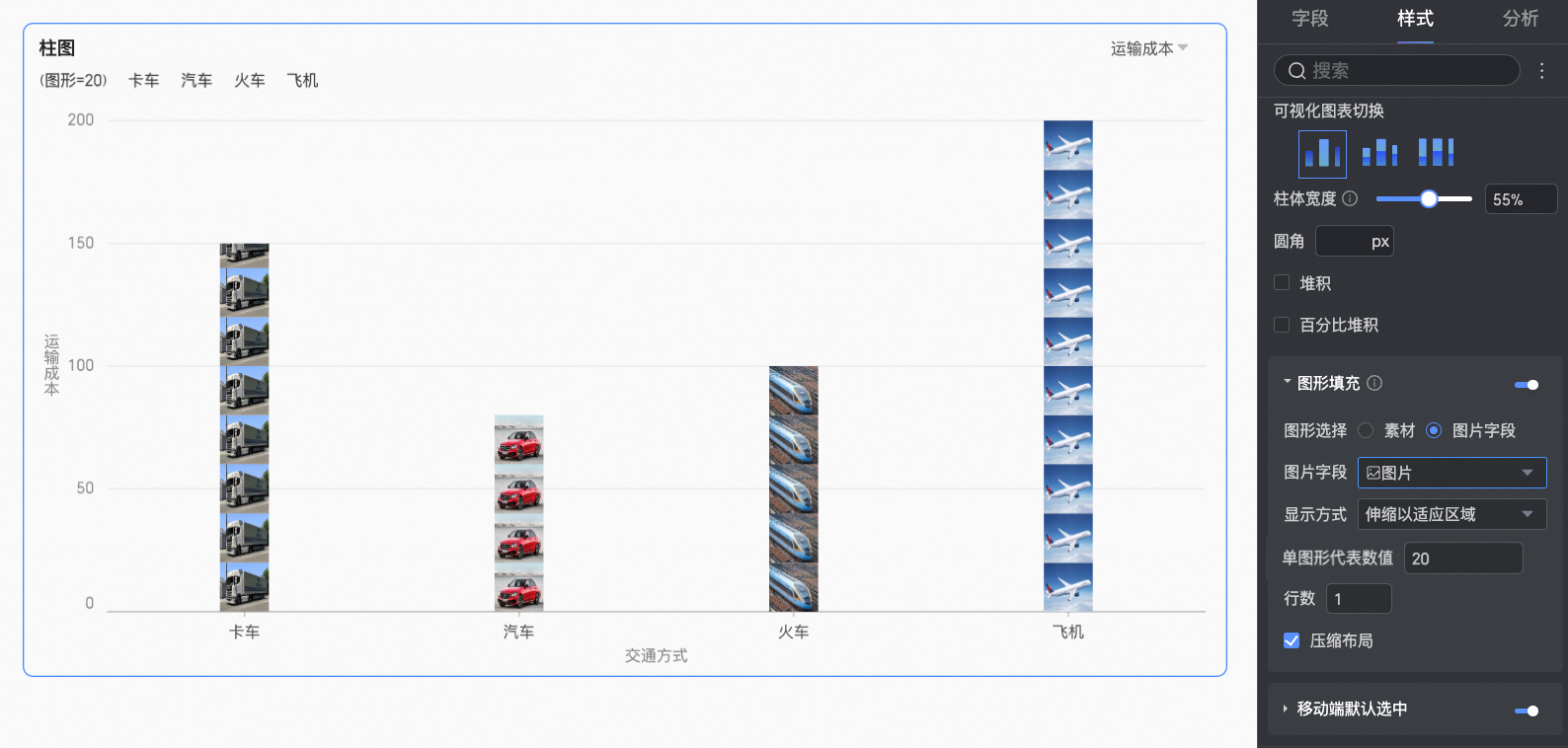

繪圖區域

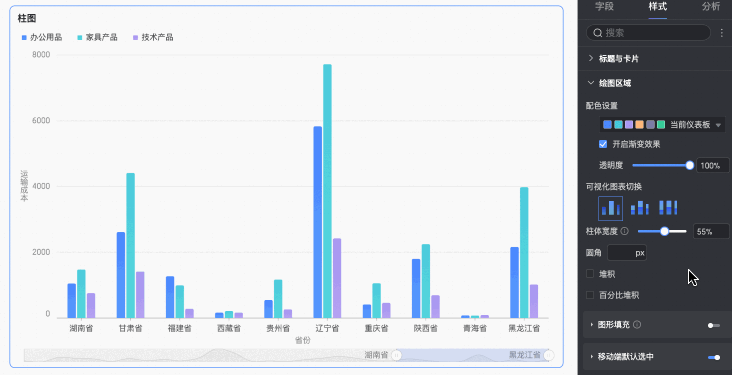

在繪圖區域中，設定柱圖樣式。

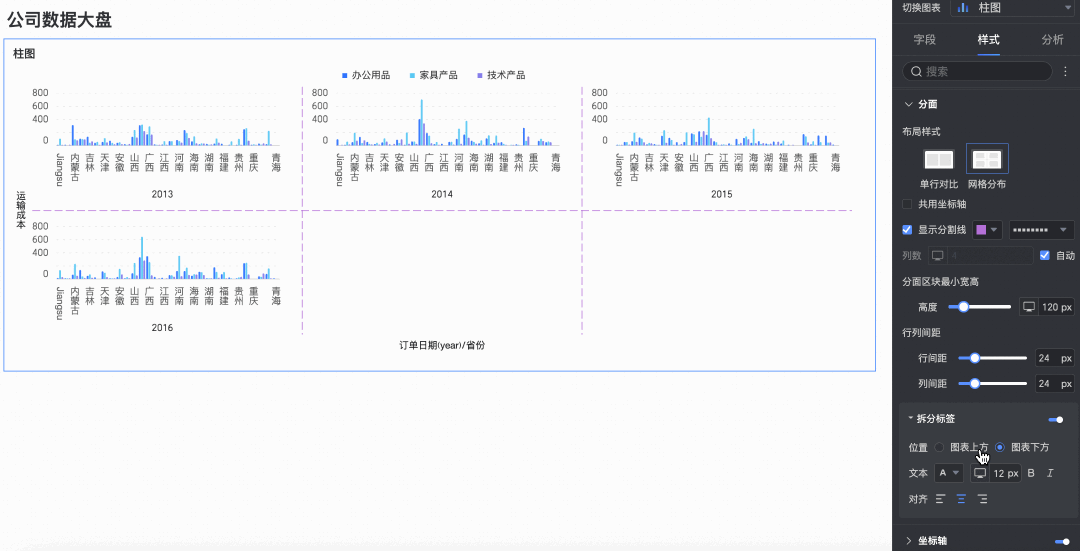

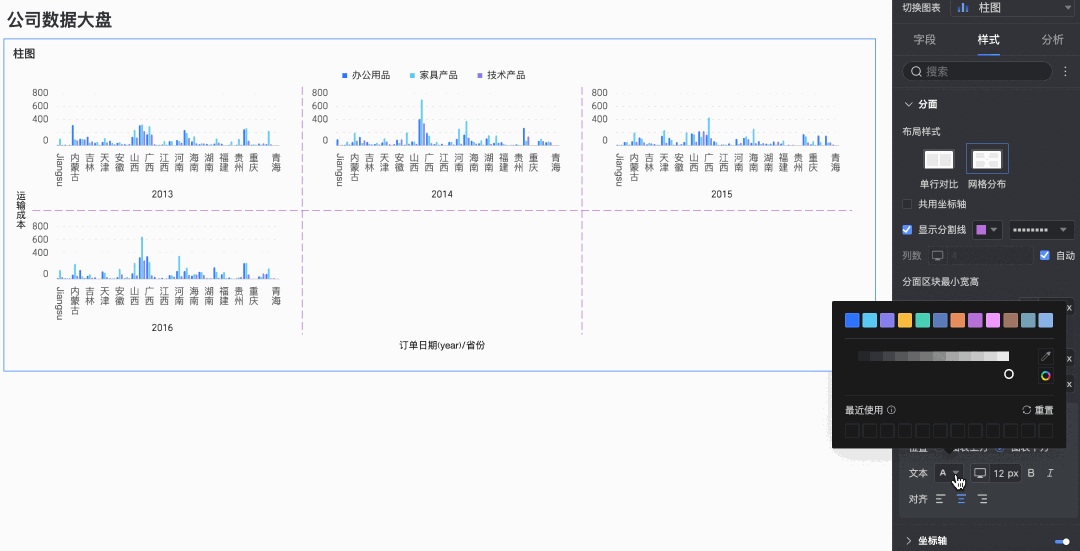

分面

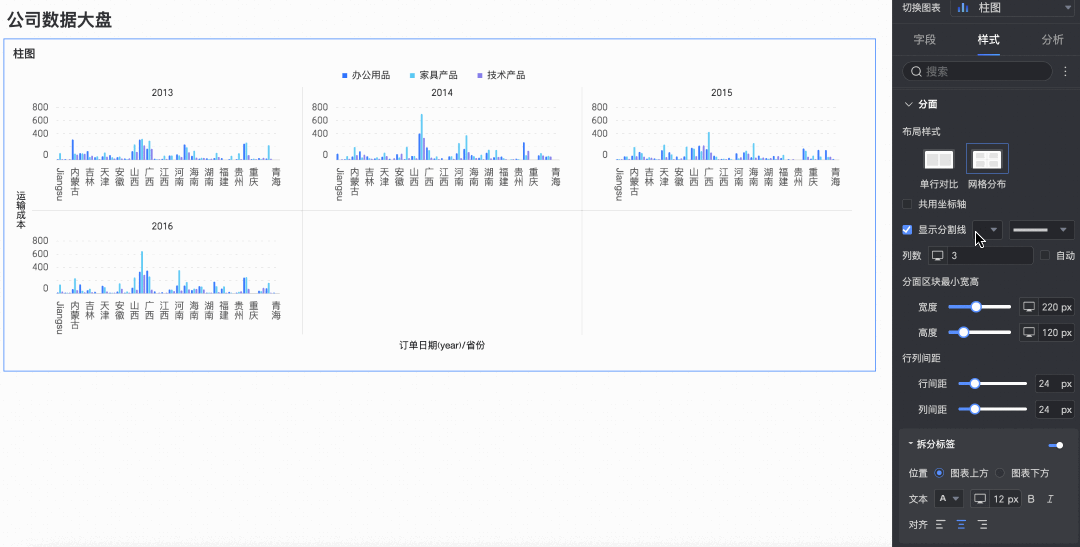

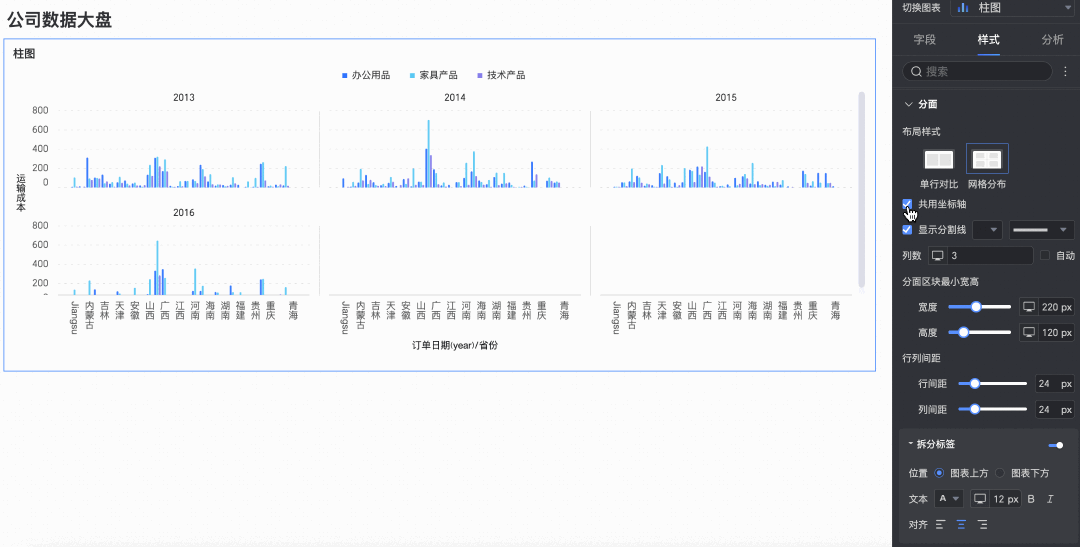

分面模式下，在分面中，設定圖表排列的布局及樣式。

座標軸

在座標軸中，設定座標軸樣式，預設選中顯示座標軸。

您可以勾選顯示雙Y軸，僅當添加的度量個數≥2個時，設定的雙Y軸才生效。選中該選項，則在座標軸地區會出現右Y軸。

圖例

在圖例中，點擊表徵圖即可開啟圖表圖例，並設定圖例樣式。

• PC端配置



  圖表配置項	配置項說明

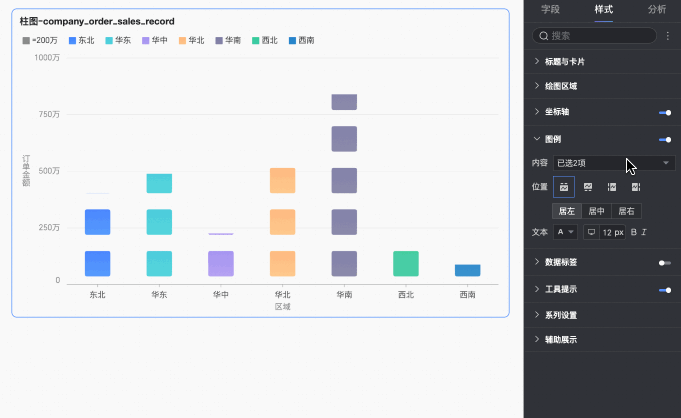

  內容	當類別軸地區中的欄位與顏色圖例地區相同，且在繪圖區域中啟用了圖形填滿時，圖表中包含多個圖例，您可以在此選擇圖例中需要展示的內容。
  位置	設定PC端圖例的顯示位置及對齊。 當顯示位置選擇為上、下時：支援選擇居左、置中以及居右的對齊。 當顯示位置選擇為左、右時：支援選擇頂部、置中、底部的對齊。此時您還可以進一步設定圖例與圖表資料內容間的距離。
  文本	設定PC端圖例的文本樣式，支援設定字型顏色、大小、粗細及是否傾斜。

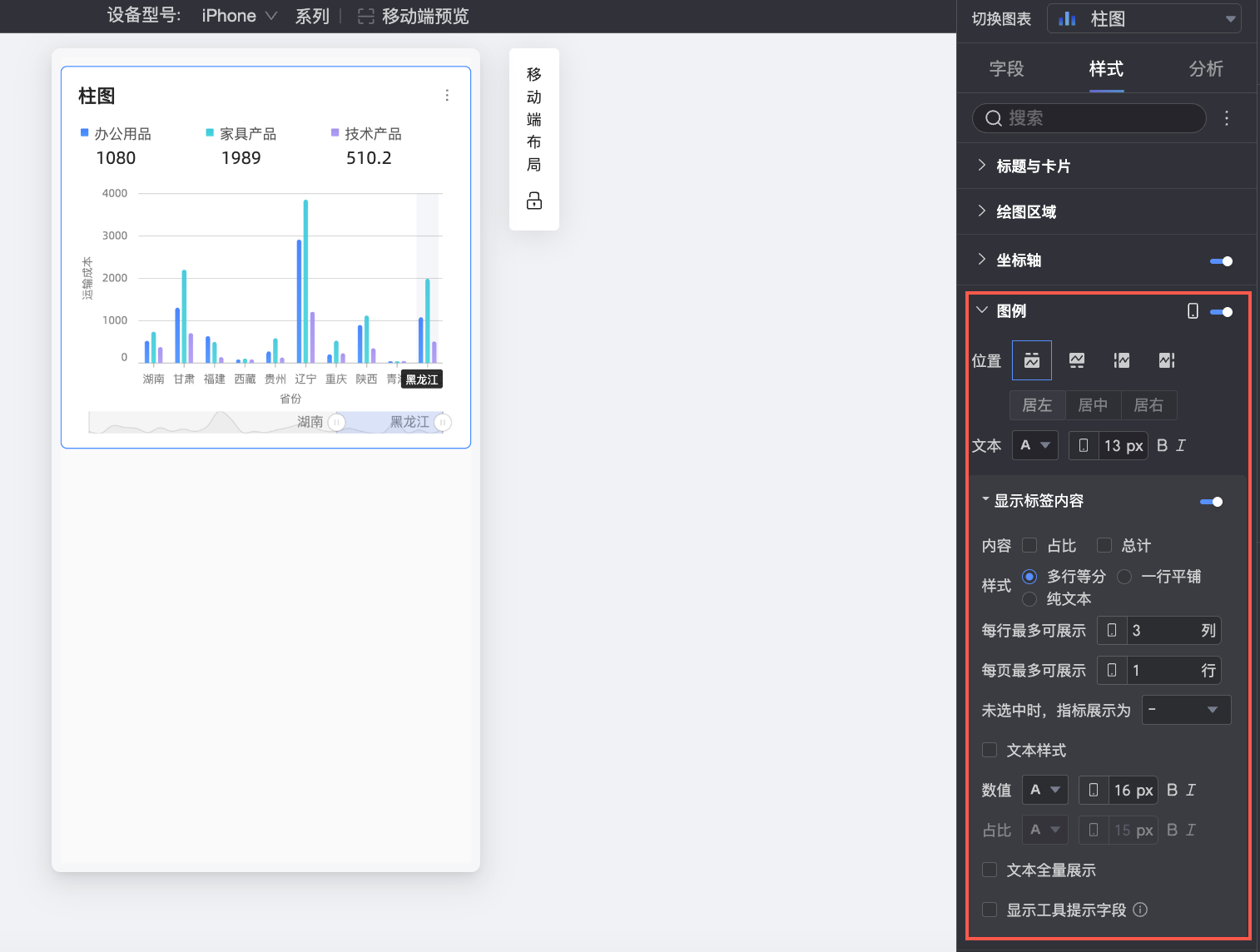

• 移動端配置



  圖表配置項		配置項說明
  位置		設定移動端圖例的顯示位置及對齊。 當顯示位置選擇為上、下時：支援選擇居左、置中以及居右的對齊。 當顯示位置選擇為左、右時：支援選擇頂部、置中、底部的對齊。此時您還可以進一步設定圖例與圖表內容間的距離。 說明 當位置選擇為上時，可開啟圖例下標籤，開啟後不支援自訂對齊。
  文本		設定移動端圖例中，度量名稱的文本樣式，支援設定字型顏色、大小、粗細及是否傾斜。

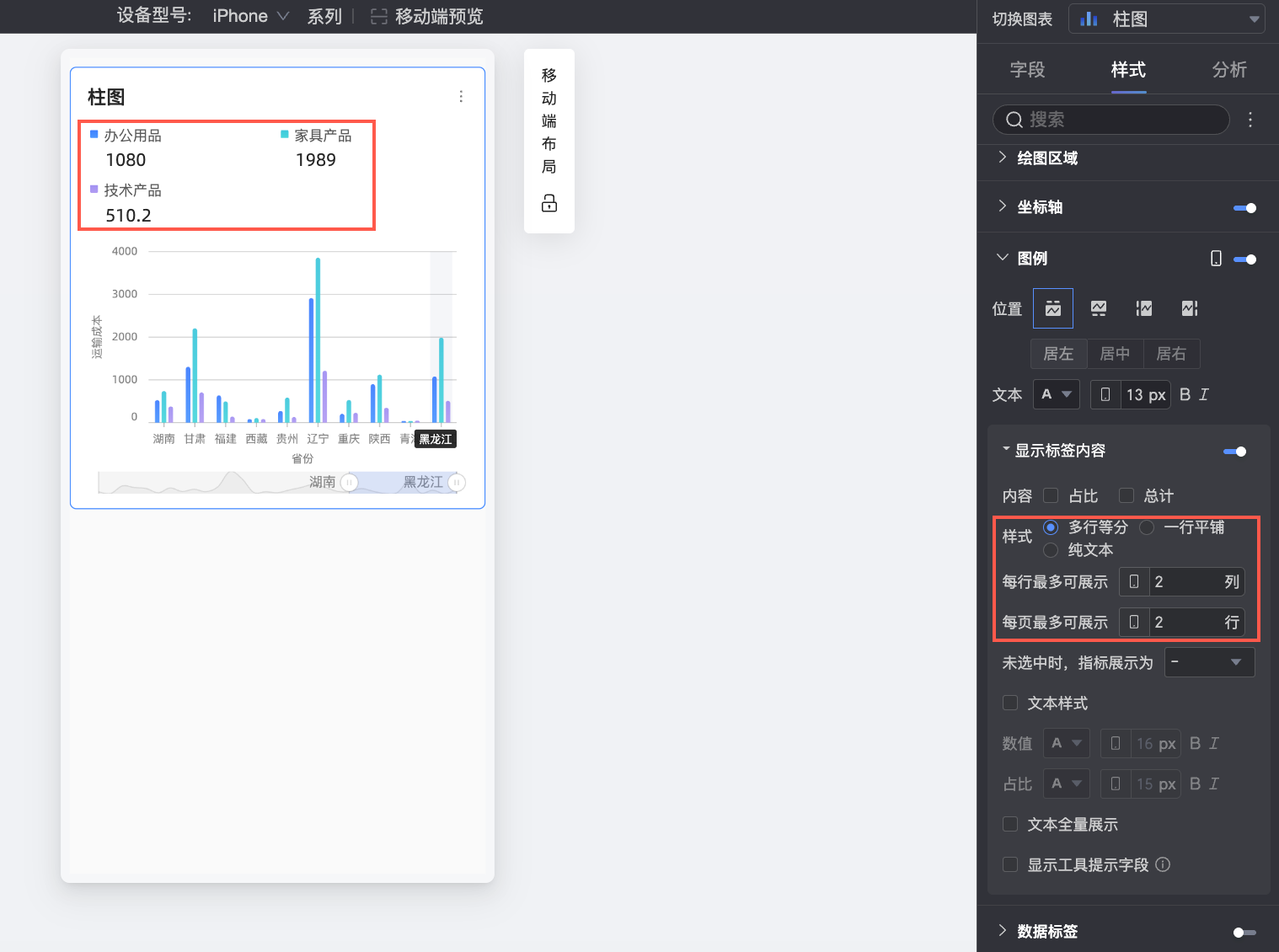

  顯示標籤內容 當位置選擇為上，點擊表徵圖可開啟圖例下標籤	內容	設定圖例下標籤展示的資料內容，支援選擇佔比、總計。 佔比：當前維度下，某一資料點佔總數的百分比。例如：辦公用品中，利潤金額佔總收入的百分比。 總計：當前維度下，所有度量的總和值。例如：2025年，各地區銷售額的總和值。
  	樣式	設定圖例下標籤文本的排版方式，支援選擇以下方式。 多行等分：根據每行最多可展示中填入的列數，及每頁最多可展示中填入的行數，自動等分排欄標籤。 一行平鋪：所有標籤內容在同一行顯示。 純文字：無表徵圖僅展示文字內容，且文字顏色將跟隨對應度量在圖表中的線條顏色。
  	未選中時，指標展示為	當樣式選擇為多行等分、一行平鋪時，您可以進一步設定當報表查看者未選中圖例時，如何處理其指標展示方式。支援選擇顯示為“-”或顯示空。
  	佔比位置
  	文本樣式	當樣式選擇為多行等分、一行平鋪時，可進一步設定數值文本的樣式。 若內容中選擇顯示佔比資料，支援為佔比資料的文本設定格式，以區別於數值標籤內容，增強不同資料間的視覺差異。
  	佔比小數位	當內容中選擇了顯示佔比資料時，可按需調整佔比的小數位元。
  	文本全量展示	當樣式選擇為多行等分、一行平鋪時，可能會遇到度量名稱過長而被隱藏的情況，此時如果您仍需要顯示完整的度量名稱，可勾選文本全量展示。
  	顯示工具提示欄位	勾選後，您在欄位面板工具提示/度量中配置的欄位將會在圖例地區顯示。 說明 按維值拆分的情境（即顏色圖例為維度）不支援展示工具提示欄位。

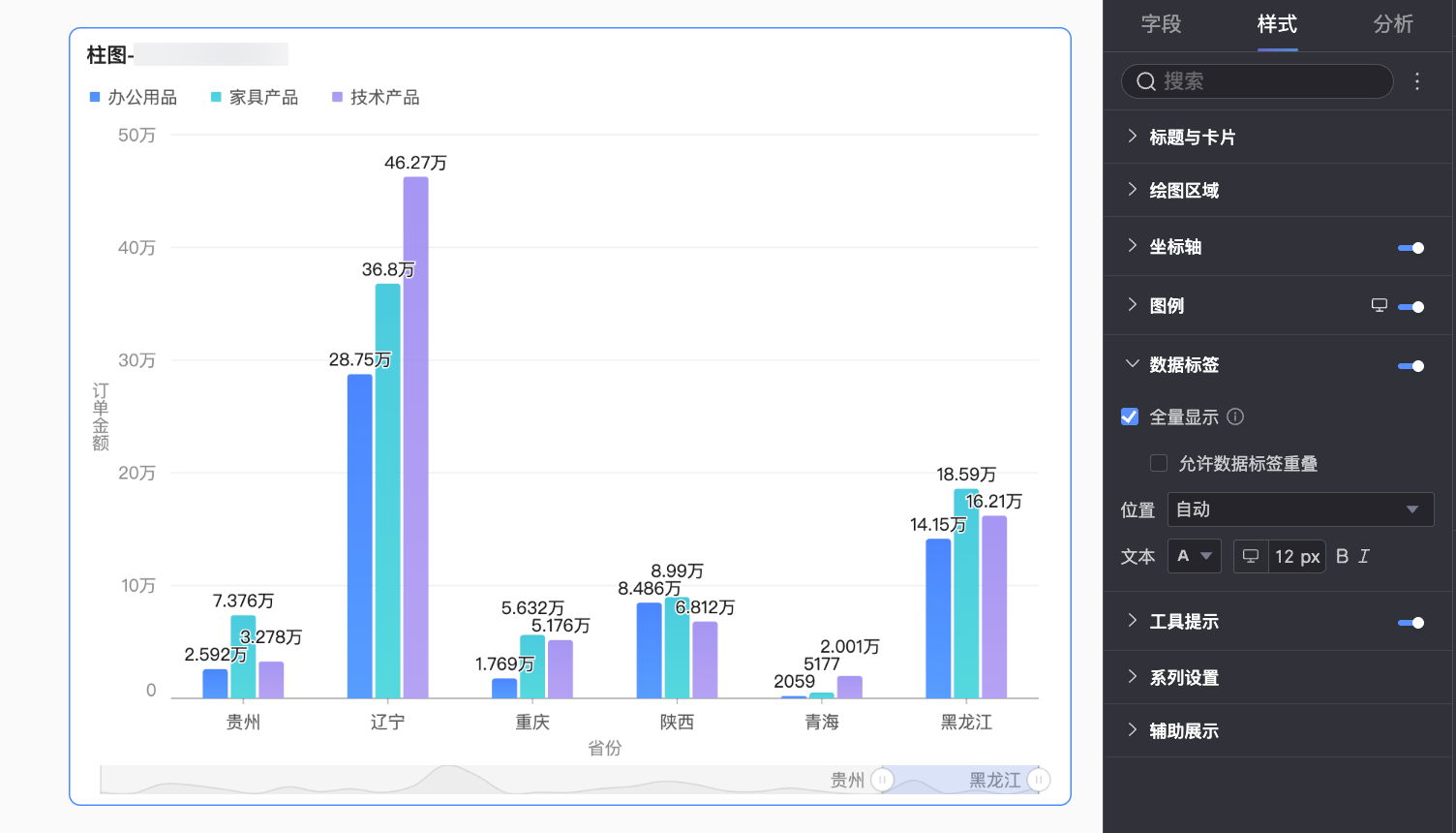

資料標籤

在資料標籤中，設定是否顯示資料標籤以及標籤樣式。

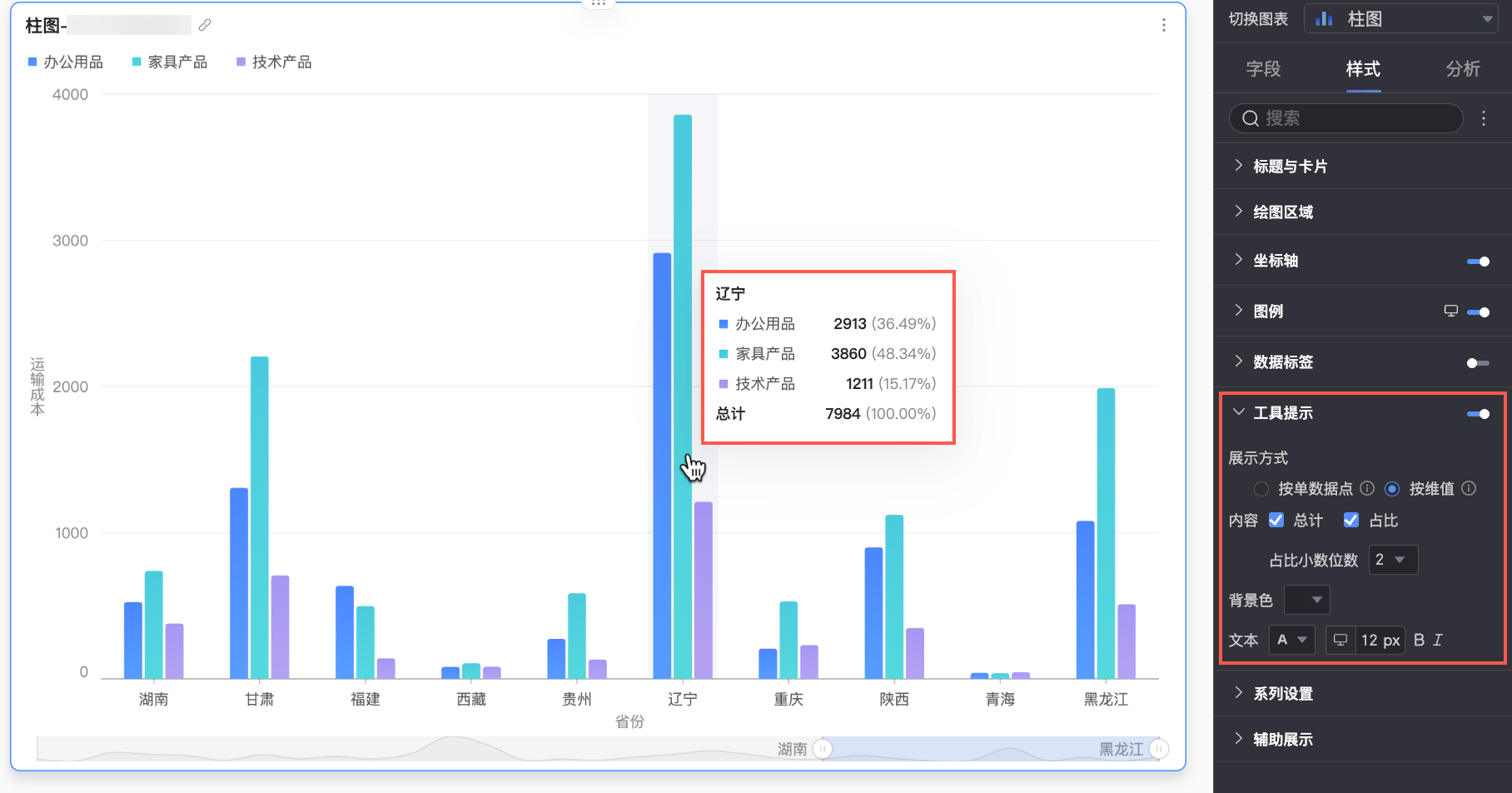

工具提示

在工具提示中，點擊表徵圖即可開啟工具提示，並設定工具提示方式。

• PC端配置



  圖表配置項	配置項說明
  展示方式	設定提示資訊展示方式，支援按單資料點、按維值兩種方式。
  內容	選擇工具提示中展示的資料內容。不同配置條件下可選的展示內容不同： 當展示方式為按單資料點時，支援佔比；當展示方式為按維值時，支援總計和佔比。 佔比：當前維度下，某一資料點佔總數的百分比。例如：辦公用品中，利潤金額佔總收入的百分比。 總計：當前維度下，所有度量的總和值。例如：2025年，各地區銷售額的總和值。
  背景色	設定工具提示框的背景填充色。
  文本	設定工具提示框中文本的樣式，支援設定字型顏色、大小、粗細及是否傾斜。

• 移動端配置

  圖表配置項		配置說明
  懸浮氣泡 點擊表徵圖即可開啟懸浮氣泡顯示（①）	內容	設定懸浮氣泡中展示的資料內容，支援選擇佔比、總計。 佔比：當前維度下，某一資料點佔總數的百分比。例如：辦公用品中，利潤金額佔總收入的百分比。 總計：當前維度下，所有度量的總和值。例如：2025年，各地區銷售額的總和值。
  	背景色	設定懸浮氣泡的背景填充色。
  	文本	設定懸浮氣泡中的文本樣式，支援設定字型顏色、大小、粗細及是否傾斜。
  顯示軸維度 點擊表徵圖即可開啟軸維度顯示（②）	背景色	設定軸維度標籤的背景填充色。
  	文本	設定軸維度標籤的文本樣式，支援設定字型顏色、粗細及是否傾斜。

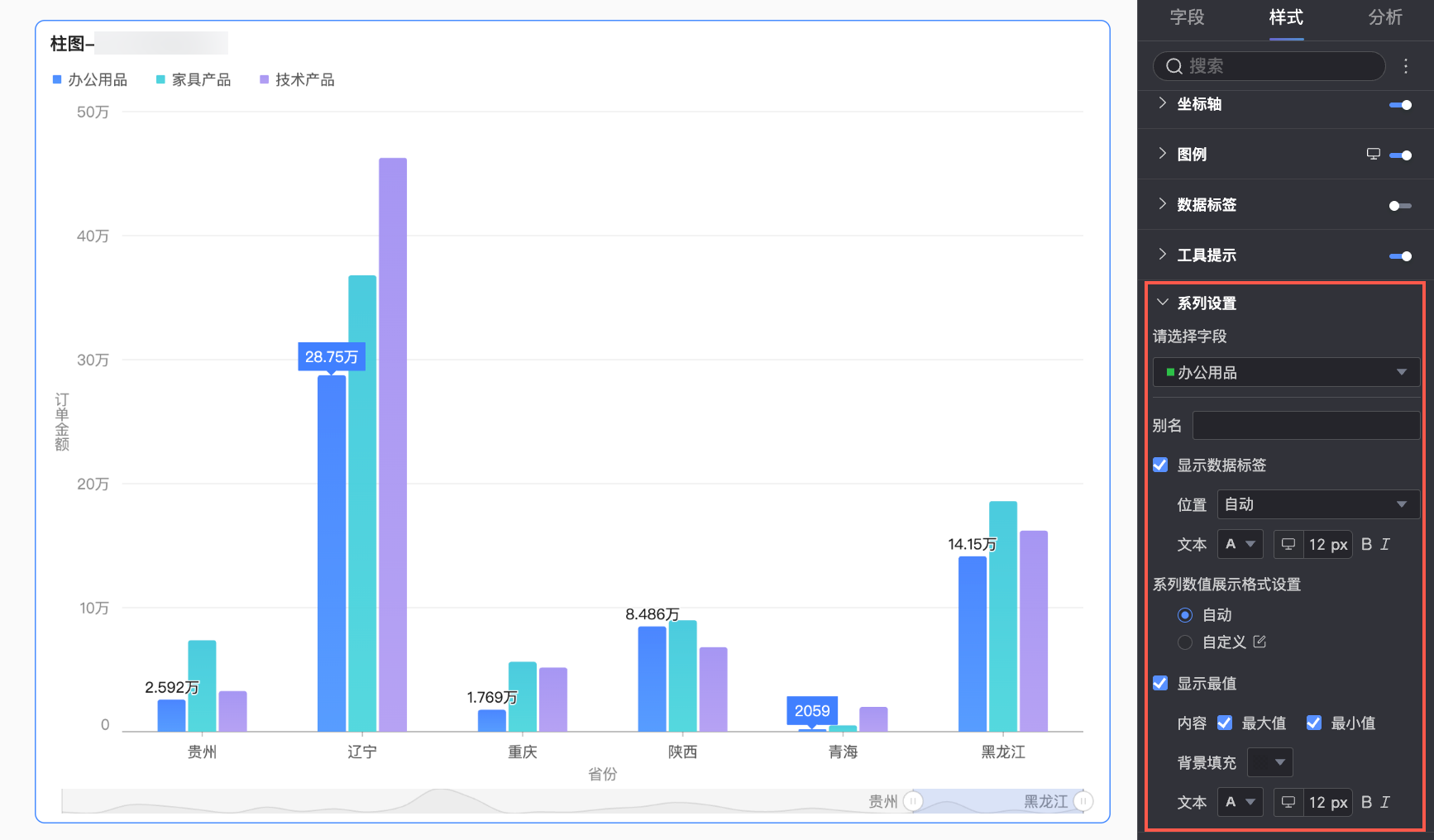

系列設定

在系列設定中，設定系列樣式。

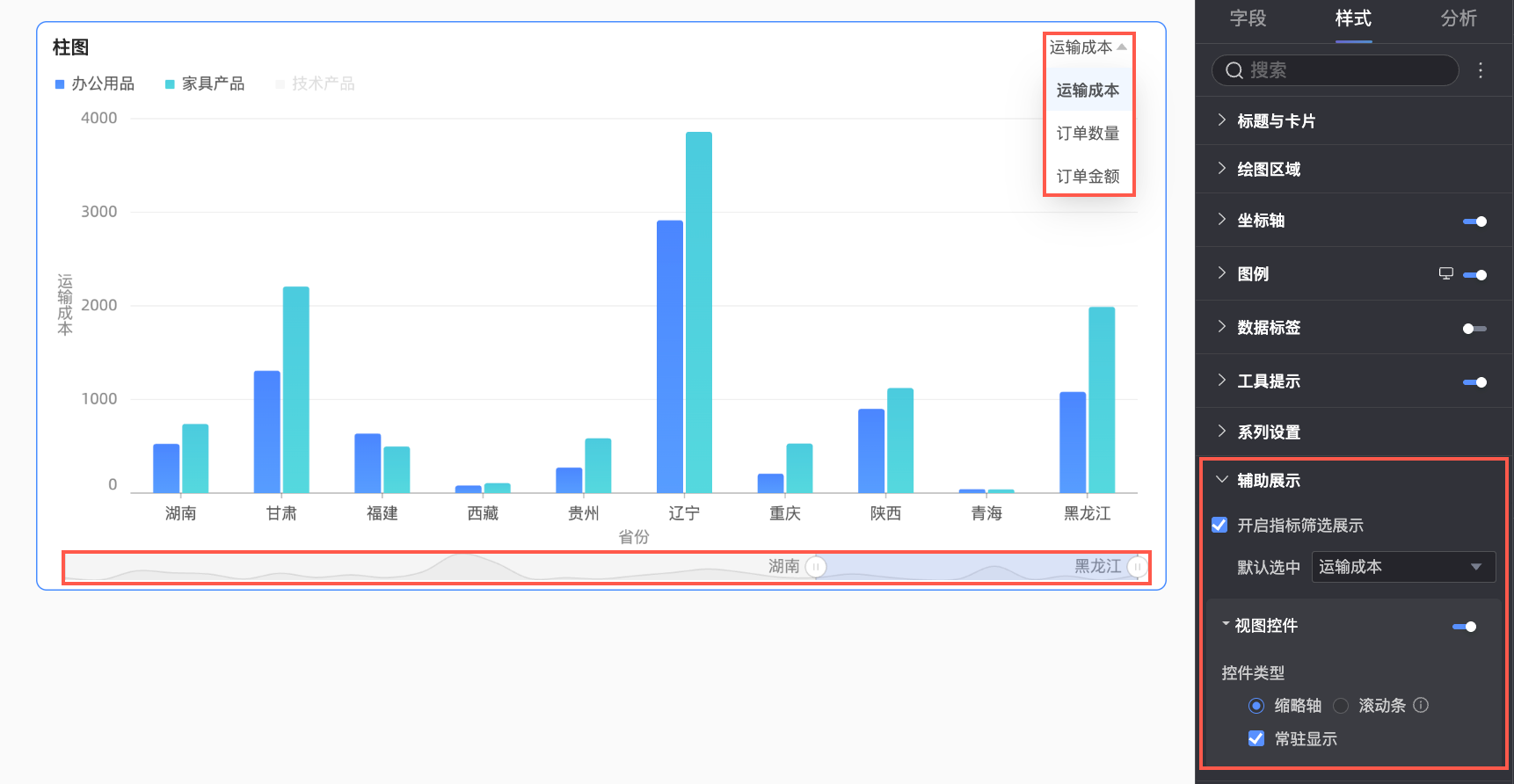

輔助展示

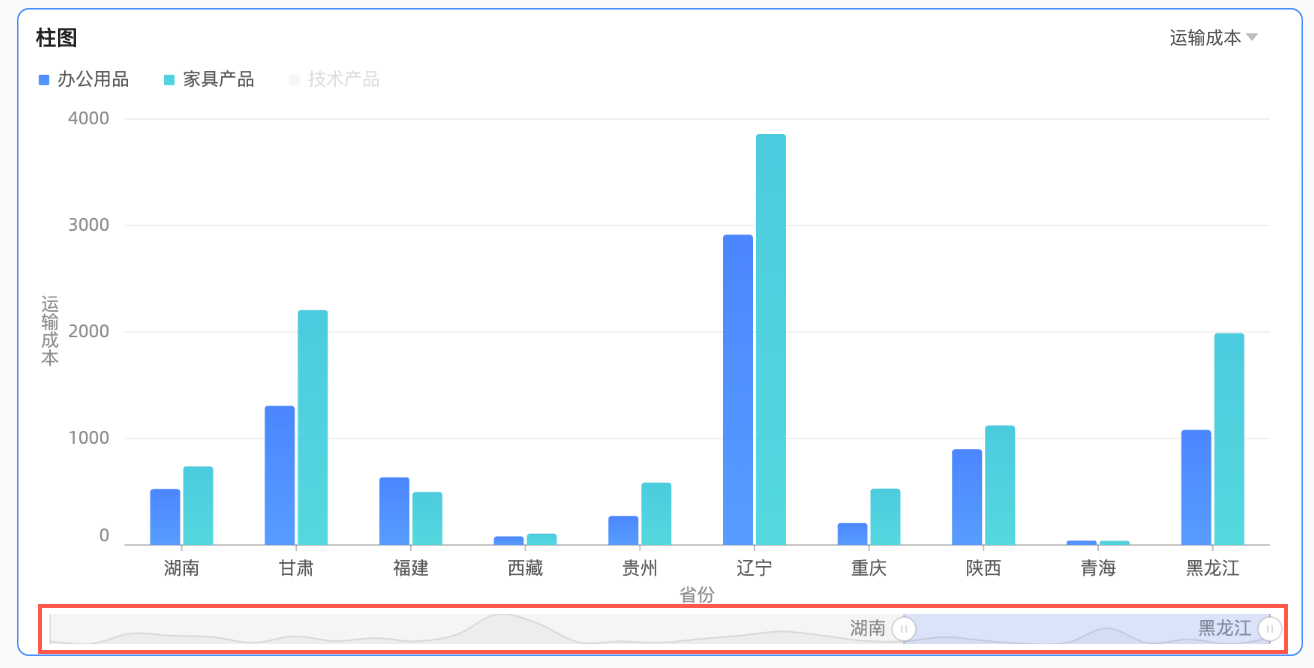

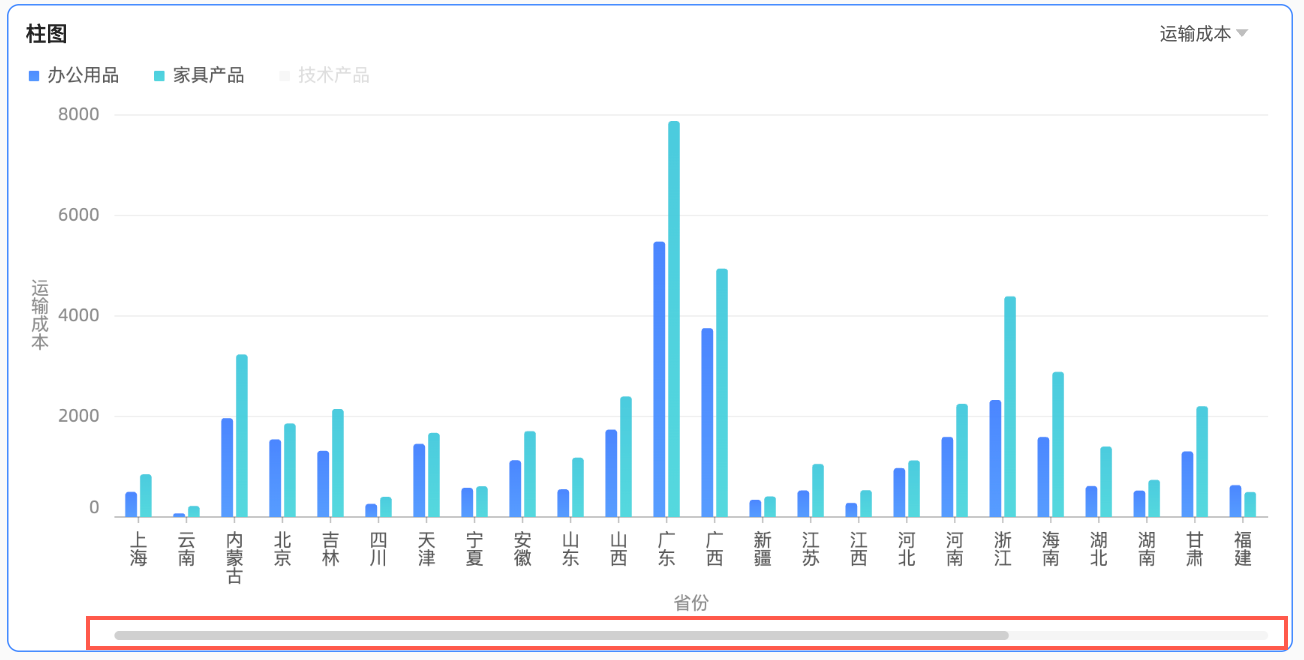

在輔助展示中，設定指標篩選以及視圖控制項的展示。

圖表分析配置

後續步驟

• 當其他人需要查看儀表板時，您可以分享儀表板給特定的人，請參見分享儀表板。

• 當您需要製作複雜的帶導覽功能表，用於專題類分析時，可以將建立好的儀表板整合到資料門戶，請參見建立PC端資料門戶。
