：Nginx接入

前提條件

• 您已成功安裝並運行Nginx服務。

• 如果您需要開啟Nginx for Stub Status監控，請安裝ngx_http_stub_status_module模組。

  展開查看安裝ngx_http_stub_status_module模組的具體操作

  1. 檢查狀態監控模組ngx_http_stub_status_module是否已安裝。

     nginx -V 2>&1 | grep -o with-http_stub_status_module

     • 出現以下提示則表示已安裝ngx_http_stub_status_module模組。

     • 若未出現以上提示，則說明未安裝ngx_http_stub_status_module模組，可執行以下命令安裝此模組。

       wget http://nginx.org/download/nginx-1.13.12.tar.gz
       tar xfz nginx-1.13.12.tar.gz
       cd nginx-1.13.12/
       ./configure --with-http_stub_status_module
       make
       make install

  2. 啟用ngx_http_stub_status_module模組查詢Nginx狀態。

     location /nginx_status {
       stub_status on;
       allow 127.0.0.1;  #only allow requests from localhost
       deny all;   #deny all other hosts
      }

     說明

     • Location地址請嚴格命名為nginx_status。

     • allow 127.0.0.1和deny all表示僅允許本地訪問。若需允許Nginx Exporter訪問，則可將這兩行代碼注釋，或者將127.0.0.1設定為Nginx Exporter的IP地址。

  3. 重啟Nginx。

     nginx -t
     nginx -s reload

  4. 可選：驗證ngx_http_stub_status_module模組是否已成功啟動。

     curl http://127.0.0.1/nginx_status

     出現以下提示則表示ngx_http_stub_status_module模組已成功啟動。

• 如果您需要開啟Nginx for Vts監控，請安裝nginx-module-vts模組。

  展開查看安裝nginx-module-vts模組的具體操作

  1. 下載nginx-module-vts模組。

     說明

     git@github.com:vozlt/nginx-module-vts.git

  2. 編譯配置。

     1. 在nginx編譯時間添加nginx-module-vts模組。

        --add-module=/path/to/nginx-module-vts

     2. 下載官方軟體包並編譯進nginx-module-vts模組。

        ./configure --user=www --group=www --prefix=/usr/local/nginx --with-http_sysguard_module  --add-module=nginx-module-vts

  3. 安裝nginx-module-vts模組。

     make && make install

  4. Nginx配置。更改nginx.conf的配置，並添加監控介面。

     http {
         vhost_traffic_status_zone;
             vhost_traffic_status_filter_by_host on;

         ...

         server {

             ...

             location /status {
                 vhost_traffic_status_display;
                 vhost_traffic_status_display_format html;
             }
         }
     }

     在設定檔中開啟vhost過濾。

     vhost_traffic_status_filter_by_host on

     說明

     開啟此功能，當Nginx配置有多個server_name的情況下，系統會根據不同的server_name進行流量的統計，否則預設會把流量全部計算到第一個server_name上。

     若您不需要統計流量的server地區，可以執行如下命令禁用vhost_traffic_status。以下樣本中的...部分是省略的內容。

     server {
     ...
     vhost_traffic_status off;
     ...
     }

  5. 驗證nginx-module-vts模組是否安裝成功。

     curl http://127.0.0.1/status

接入Nginx

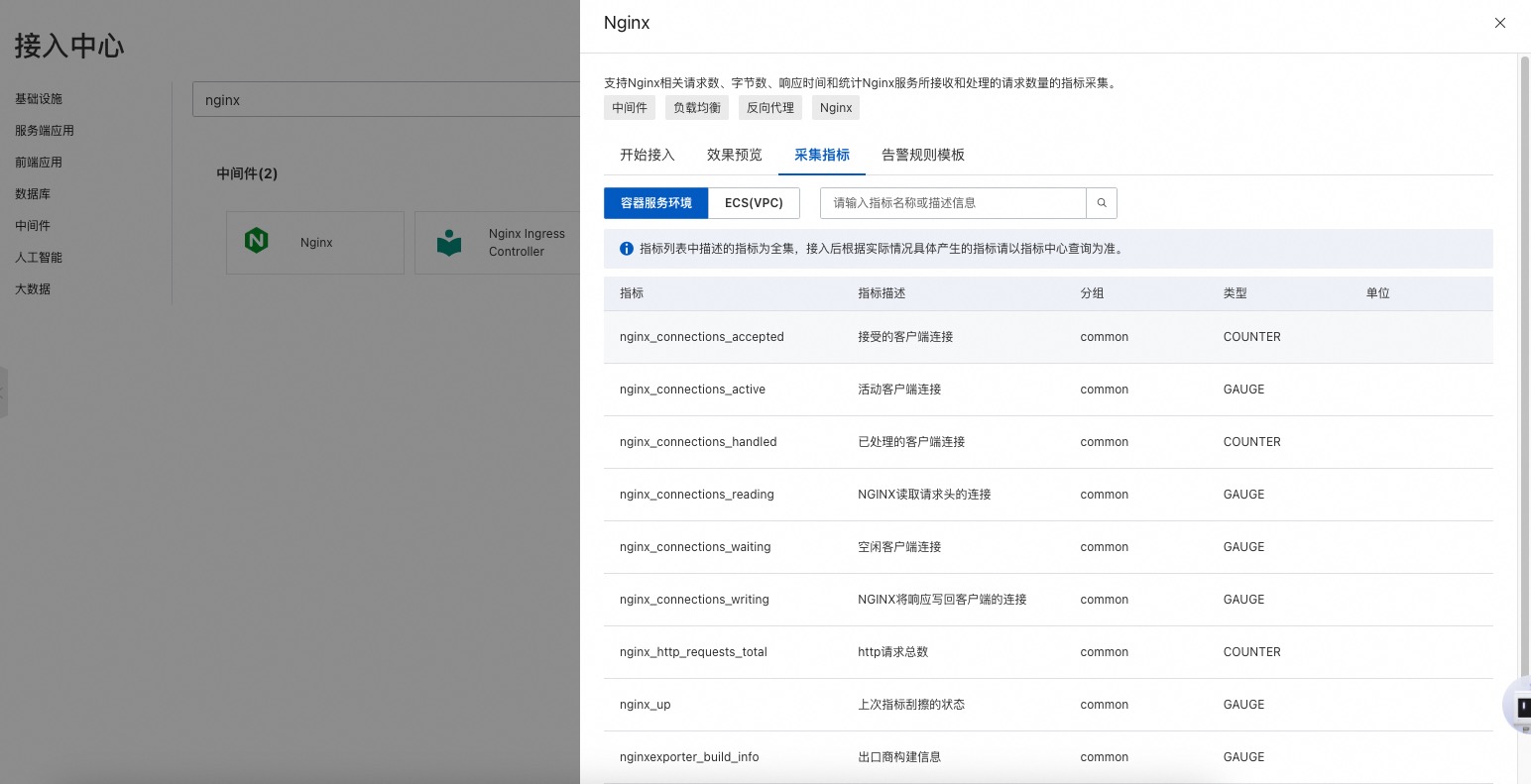

1. 登入ARMS控制台，在左側導覽列單擊接入中心，然後單擊Nginx卡片。

2. 配置接入參數。

   1. 選擇所屬環境類型。

      • Container Service環：監控目標在容器叢集中運行

      • ECS（VPC）：監控目標在ECS主機上運行

   2. 選擇Container Service叢集或ECS執行個體。

   3. 配置資訊。

      Container Service環境

      名稱	說明	樣本值
      接入名稱（非必填）	自訂。	nginxtest123
      開啟 Nginx for Stub Status 監控	監控開關。 使用監控模組Ngx_Http_Stub_Status_Module（一般內建在Nginx內部）進行資料擷取，支援統計Nginx服務所接收和處理的請求數量。 說明 開啟此開關前，請確認已安裝ngx_http_stub_status_module模組。	不涉及
      開啟 Nginx for Vts 監控	監控開關。 使用監控模組Nginx-Module-Vts（一般需自行整合）進行資料擷取，支援Nginx相關請求數、位元組數、回應時間等指標。 說明 開啟此開關前，請確認已安裝nginx-module-vts模組。	不涉及
      Nginx 服務網域名稱	支援以下三類Nginx服務網域名稱： Nginx的叢集內訪問地址 服務所處叢集內網IP地址 服務所處公網的IPv4地址	Nginx的叢集內訪問地址（例如：nginx-server.namespace）
      Nginx 服務連接埠	Nginx服務連接埠。	80
      Metric 採集間隔（單位/秒）	監控資料擷取時間間隔，預設15s。	15

      ECS（VPC）

      名稱	說明	樣本值
      接入名稱（非必填）	自訂。	nginxtest321
      開啟 Nginx for Stub Status 監控	監控開關。 使用監控模組Ngx_Http_Stub_Status_Module（一般內建在Nginx內部）進行資料擷取，支援統計Nginx服務所接收和處理的請求數量。	不涉及
      開啟 Nginx for Vts 監控	監控開關。 使用監控模組Nginx-Module-Vts（一般需自行整合）進行資料擷取，支援Nginx相關請求數、位元組數、回應時間等指標。 說明 開啟此開關前，請確認已安裝nginx-module-vts模組。	不涉及
      Nginx 服務網域名稱	支援以下三類Nginx服務網域名稱： Nginx的叢集內訪問地址 服務所處叢集內網IP地址 服務所處公網的IPv4地址	Nginx的叢集內訪問地址（例如：nginx-server.namespace）
      Nginx 服務連接埠	Nginx服務連接埠。	80
      Metric 採集間隔（單位/秒）	監控資料擷取時間間隔，預設15s。	15
      自訂標籤	通過自訂標籤向Prometheus收集的指標中添加自訂索引值對標籤，便於在使用Grafana等工具時對這些指標進行細粒度的組織、查詢、監控和分析。更多資訊，請參見VPC環境主機監控自訂標籤注入指標。 說明 標籤名不能包含特殊字元，如短劃線（-）、半形句號（.）、百分比符號（%）等，這些字元在Prometheus中有特殊含義。 注入的標籤需要是Prometheus允許的有效Key-Value標籤格式。	test1:aaa

查看監控資訊

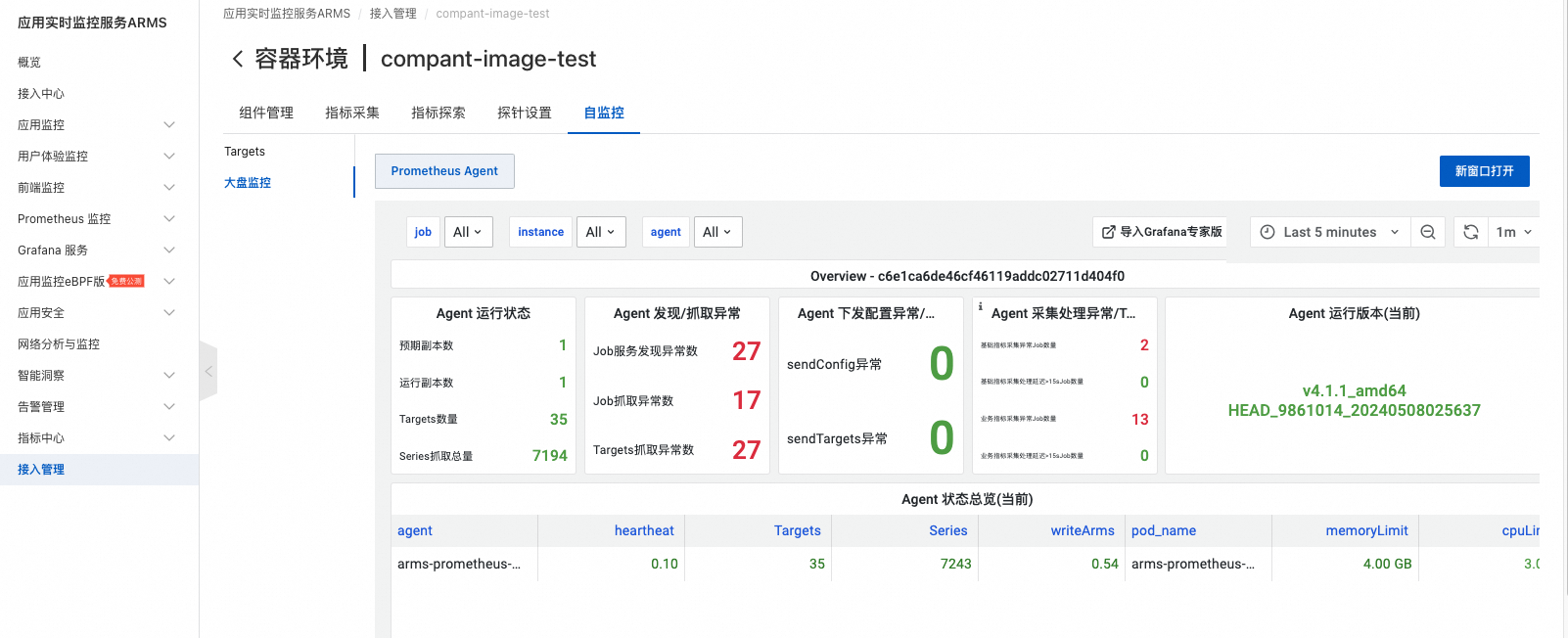

已接入的組件可單擊左側導覽列中的接入管理查看。單擊已接入組件卡片，在彈出的面板中可以查看Targets、指標、大盤、警示、服務發現配置、Exporter等資訊。
