使用NL2Chart實現自然語言產生智能圖表-雲原生資料庫 PolarDB-阿里雲

使用NL2SQL得到SQL語句後，通常希望得到這個SQL查詢出的結果，同時能夠展示一些更直觀的結果，比如柱狀圖、餅圖、折線圖等。PolarDB的NL2Chart方案能夠將SQL語句的查詢結果轉化為動態報表，協助您更高效地理解和分析資料。

方案概述

NL2Chart其核心流程包含兩大階段：首先基於NL2SQL技術將自然語言轉義為SQL查詢語句，隨後使用解析的SQL語句產生可視化分析報表。

假設您在NL2SQL中的語句如下：

/*polar4ai*/SELECT * FROM PREDICT (MODEL _polar4ai_nl2sql, select '商戶類型統計') WITH (basic_index_name='schema_index',pattern_index_name='pattern_index');

產生的SQL語句如下：

SELECT merchtype AS 商戶類型,COUNT(*) AS 商品數量 FROM hkrt_merchant_info GROUP BY merchtype;

使用NL2Chart功能：

文法說明

/*polar4ai*/SELECT * FROM PREDICT (MODEL _polar4ai_nl2chart, <SQL語句>) WITH (usr_query = <usr_query>, result_type = <result_type>);

參數說明

參數名稱	參數說明	樣本值
usr_query	使用者輸入的問題描述，用於明確統計圖表的產生需求。	'2023年各季度銷售額統計'
result_type	指定返回結果的類型，當前僅支援 `'IMAGE'`。	`'IMAGE'`
SQL語句	由 NL2SQL 模組產生的 SQL 查詢語句，用於擷取資料。	`SELECT quarter, sales FROM sales_data WHERE year = 2023`

樣本：將SQL語句的查詢結果轉化為圖表。

/*polar4ai*/SELECT * FROM PREDICT (MODEL _polar4ai_nl2chart, SELECT merchtype AS 商戶類型, COUNT(*) AS 商戶數量 FROM hkrt_merchant_info GROUP BY merchtype) WITH (usr_query = '商戶類型統計', result_type='IMAGE');

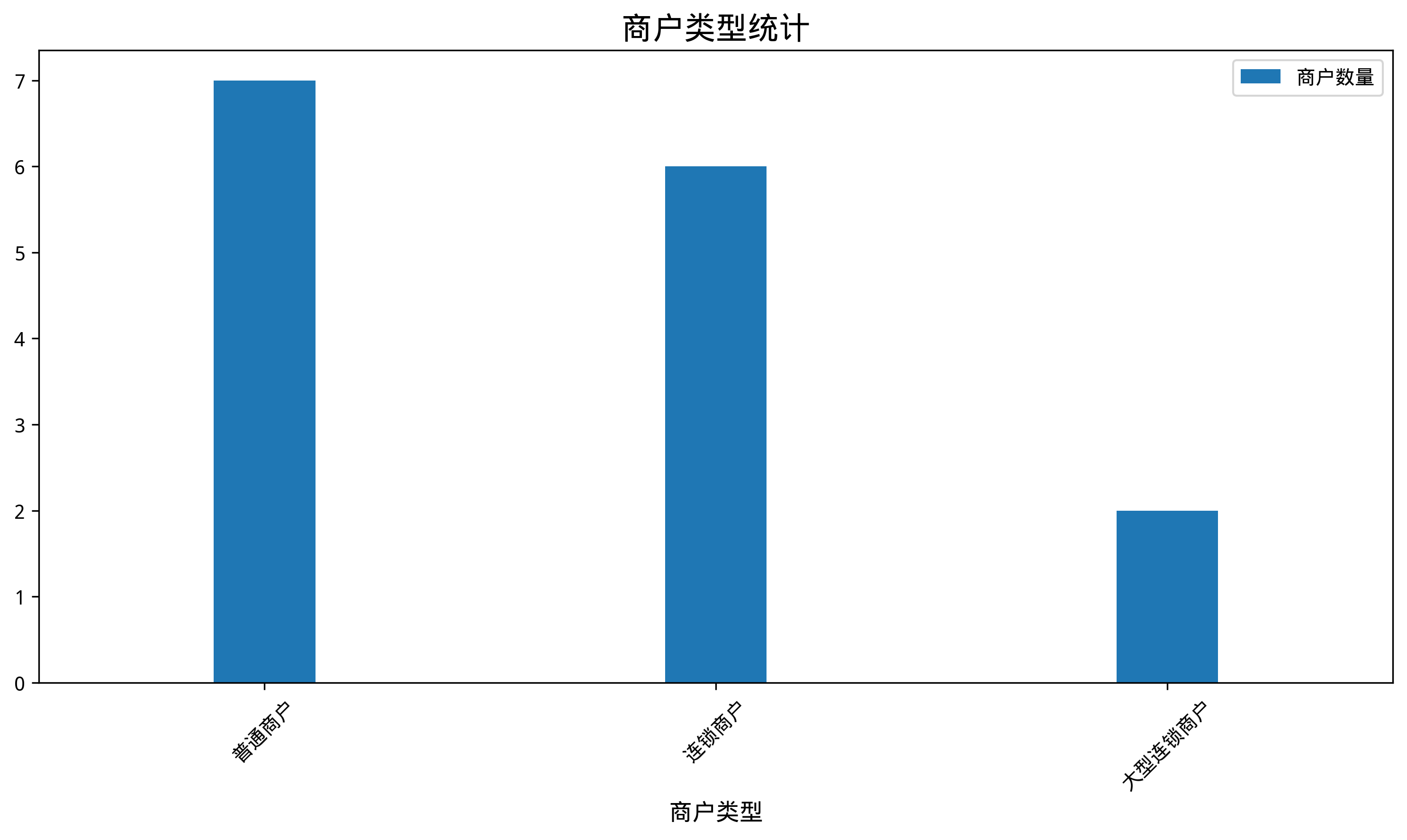

返回結果如下：

http://db4ai-xxx-.aliyuncs.com/pc-xxx/OSSAccessKeyId=xxx&Expires=1716130199&Signature=KvPFzxxx

說明

返回的連結為PNG圖片地址。該地址不存在許可權限制，僅存在時效限制，有效時間為90分鐘，過時將失效。具體失效時間請查看地址中的Expires欄位。

圖表類型選擇與強制選擇

模型會基於對使用者問題和資料的理解選擇合適的圖表，推薦選擇使用者問題引導模型畫圖。

以下是問題類型與圖表類型對應參考表：

問題類型	圖表類型	使用者問題樣本	說明
數量統計	柱狀圖	"請統計各城市銷售額"	展示不同類別之間的數值對比，如數量、總量、頻次等。
趨勢變化	折線圖	"請展示過去一年的使用者增長趨勢"	展示資料隨時間或有序類別變化的趨勢，強調連續性。
佔比分布	餅狀圖	"請展示各產品線的銷售佔比"	適用於展示整體中各部分的比例關係，需資料為分類且總和明確。

通過修改usr_query參數強制指定圖表類型，在usr_query參數末尾加上補充命令即可：

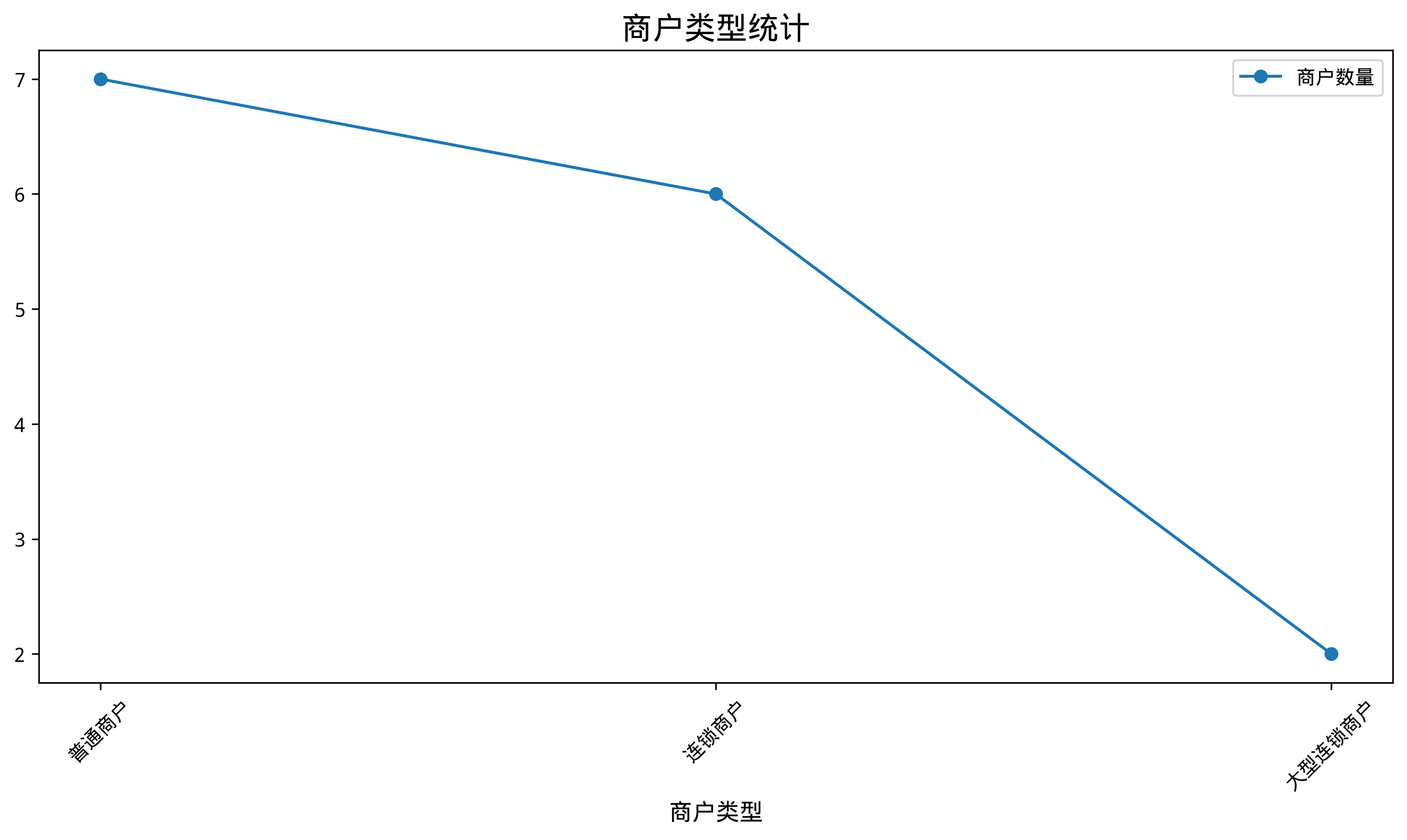

-- 將輸出的sql輸入 nl2chart 畫折線圖
/*polar4ai*/SELECT * FROM PREDICT (MODEL _polar4ai_nl2chart,
SELECT merchtype AS 商戶類型, COUNT(*) AS 商戶數量 FROM hkrt_merchant_info GROUP BY merchtype
) WITH (usr_query = '商戶類型統計，畫折線圖', result_type='IMAGE');

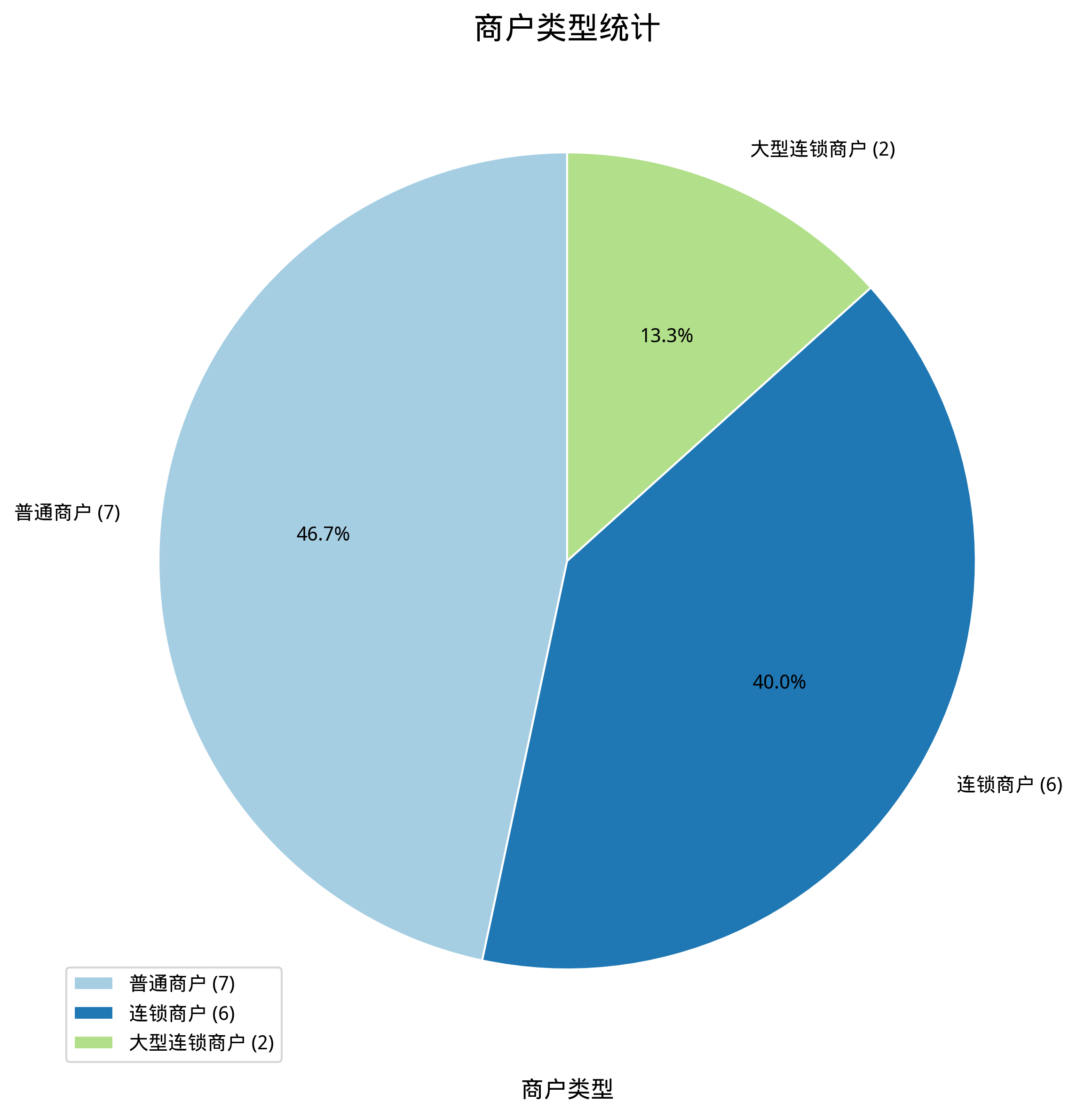

-- 將輸出的sql輸入 nl2chart 畫餅狀圖
/*polar4ai*/SELECT * FROM PREDICT (MODEL _polar4ai_nl2chart,
SELECT merchtype AS 商戶類型, COUNT(*) AS 商戶數量 FROM hkrt_merchant_info GROUP BY merchtype
) WITH (usr_query = '商戶類型統計，畫餅狀圖', result_type='IMAGE');

使用建議

通過聯合使用NL2Chart和NL2SQL功能，可以實現從自然語言到圖表的自動化產生。

說明

資料與圖表類型匹配，確保資料與圖表類型相容，例如：餅圖需要佔比資料。折線圖需要有序時間序列資料。

圖表類型自動匹配：系統優先根據問題中的關鍵詞（如“數量”“趨勢”“佔比”）自動推薦合適的圖表類型。
手動指定圖表類型：若預設推薦不滿足需求，可通過修改usr_query明確指定圖表類型。

通過以上流程，您可以高效產生符合需求的統計圖表。
