通過關聯負載平衡NLB調用 - Platform For AI

開啟VPC高速直連後，您可以將EAS服務掛載至在阿里雲上建立的網路負載平衡（NLB）執行個體。這樣不僅能夠通過NLB統一管理和調度您的EAS服務，還能充分利用其強大的存取控制功能，尤其適合需要負載平衡能力的高Cellular Data Package。本文為您介紹如何掛載NLB執行個體。

前提條件

已建立NLB執行個體。具體操作，請參見建立和管理NLB執行個體。
已建立Virtual Private Cloud、交換器和安全性群組，用來開通VPC高速直連。確保安全性群組未被其他雲產品使用，並保證交換器可用IP數量與執行個體數相匹配。具體操作，請參見建立和管理專用網路和管理安全性群組。

計費說明

使用NLB會產生一定的費用，詳細的計費說明，請參見NLB計費規則。

調用原理

原理介紹：

在您指定的Virtual Private Cloud和交換器下，建立NLB執行個體。確保該網路環境與開啟VPC高速直連使用的專用網路和交換器相同。
部署或更新服務時開啟VPC高速直連並掛載NLB執行個體和監聽連接埠，EAS會將交換器下的ENI掛載到EAS的Pod上，同時在NLB執行個體添加TCP監聽，從而實現通過NLB網域名稱:監聽連接埠訪問EAS服務。

掛載NLB

您可以在部署服務或更新服務時，通過在JSON設定檔中添加以下關鍵參數來掛載NLB執行個體。關於如何部署和更新EAS服務，請參見服務部署：控制台和命令使用說明。

"cloud": {
        "networking": {
            "vpc_id": "vpc-bp15jr4ggze4rvow39****",
            "vswitch_id": "vsw-bp11dobkizy0jjsgn****",
            "security_group_id": "sg-bp1dz9lad9s0615r****"
        }
    },
"networking": {
        "nlb": [
            {
               "id": "nlb-5q4sp7u6oorkha****",
                "listener_port": 9090
            }
        ]
    }

重要

如上述代碼所示，掛載NLB執行個體的配置（networking）與cloud位於同一層級。

參數			描述
cloud	networking	vpc_id	通過配置VPC、交換器和安全性群組來啟用VPC高速直連。重要請使用與NLB執行個體一致的專用網路。請確保安全性群組未被其他雲產品使用，並保證交換器可用IP數量與執行個體數相匹配。安全性群組的入方向配置需確保EAS執行個體IP及其8080連接埠在授權的IP和連接埠範圍內。
		vswitch_id
		security_group_id
networking	nlb	id	表示已建立的NLB執行個體ID。
		listener_port	自訂連接埠，部署服務時，EAS會自動將其建立為NLB執行個體的監聽連接埠。服務部署成功後，您可以通過`NLB網域名稱:監聽連接埠`訪問EAS服務。說明由於EAS引擎監聽固定的8080連接埠，因此連接埠需要避開8080連接埠。請使用未被NLB監聽的連接埠，以避免衝突。

驗證網路連通性

服務部署成功後，驗證NLB網域名稱:監聽連接埠的網路連通性：

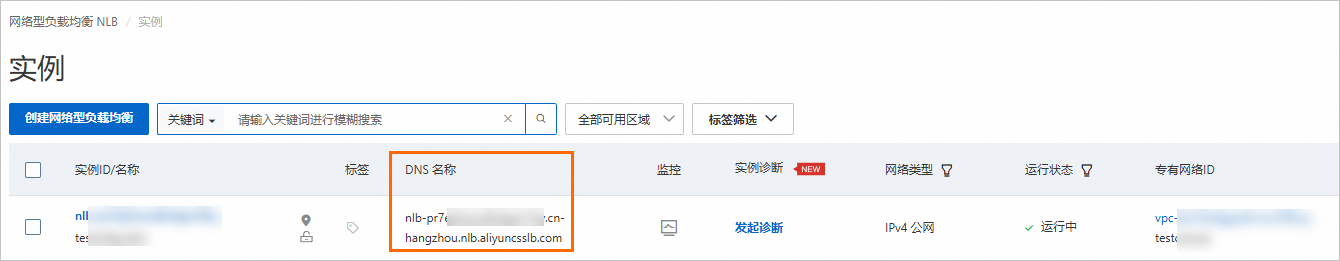

您可以登入網路型負載平衡NLB控制台，在目標NLB執行個體DNS名稱列，查看NLB網域名稱。
執行命令telnet 網域名稱監聽連接埠，驗證NLB網域名稱連通性。
其中監聽連接埠是您部署服務時定義的listener_port；網域名稱為上述步驟查詢的DNS網域名稱。
- 公網NLB：在本地終端中執行命令進行驗證。
- 私網NLB：在專用網路內的終端機器上，執行命令進行驗證。
樣本結果如下所示：

後續您可以通過NLB網域名稱和連接埠來調用EAS服務。樣本如下，您的調用命令和結果以實際為準。

# 樣本命令
curl http://<NLB網域名稱>:<監聽連接埠>/api/predict/<service_name> -H 'Authorization:<service_token>' -d '[{"浙江的省會城市是 哪裡?"}]'
# 樣本結果
{"response":"浙江的省會城市是杭州。","history":[["[{\"浙江的省會城市是哪裡?\"}]","浙江的省會城市是杭州。"]]}

其中：

http://<NLB網域名稱>:<監聽連接埠>/api/predict/<service_name>：是服務訪問地址，您可以在模型線上服務（EAS）頁面，單擊目標服務名稱，然後在基本資料地區單擊查看調用資訊進行查看。您需要將訪問地址中的共用網關網域名稱地址替換為<NLB網域名稱>:<監聽連接埠>，其中：
- <NLB網域名稱>：替換為上述步驟查詢的DNS名稱。
- <監聽連接埠>：替換為部署服務時設定的listener_port。
<service_token>：查詢方法同上。
