基於ACK實現與DingTalk安全網域名稱的配置

概述

本文介紹基於ACK與DingTalk開放平台的安全網域名稱打通的流程。該流程主要通過配置ACK中類型為LoadBalancer的Service來實現，配置類型為LoadBalancer的Service主要有兩種方式：

• 沒有可用的SLB時，ACK的CCM（Cloud Controller Manager）組件可以為LoadBalancer類型的Service自動建立SLB，並對其進行管理。

• 已有可用的SLB時，關聯SLB與ACK的Service。內網SLB與ACK的Service關聯之後，內網SLB繼續走DingTalk安全網域名稱的其他流程，就可以通過SLB公開ACK中的應用，也就實現了基於ACK與DingTalk開放平台的安全網域名稱打通。

前提條件

使用已有SLB關聯ACK的Service時需要滿足以下條件：

• 已有可用的內網SLB執行個體。

• 已有Kubernetes叢集。

• Kubernetes叢集與內網SLB位於同一地區下的同一個VPC內。

操作步驟

關聯SLB與ACK的Service有兩種方式，分別是通過控制台關聯和通過kubectl關聯，您可以選擇其中一種方式進行操作。

通過控制台關聯SLB與ACK的Service

一、建立應用

1. 登入Container Service管理主控台。

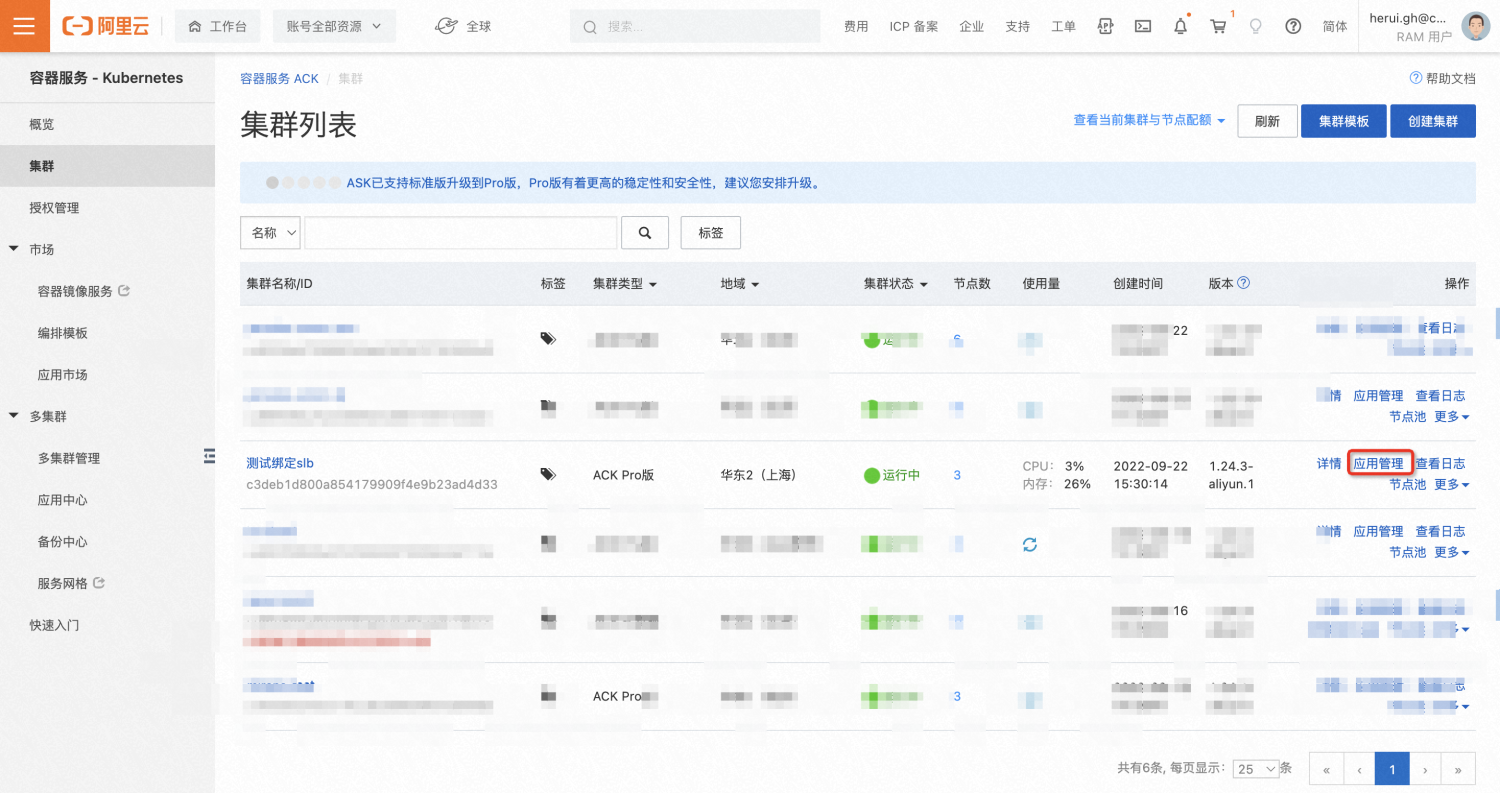

2. 在叢集列表頁面，單擊目的地組群的應用管理。

3. 進入工作負載的無狀態頁面，單擊右上方的使用鏡像建立。

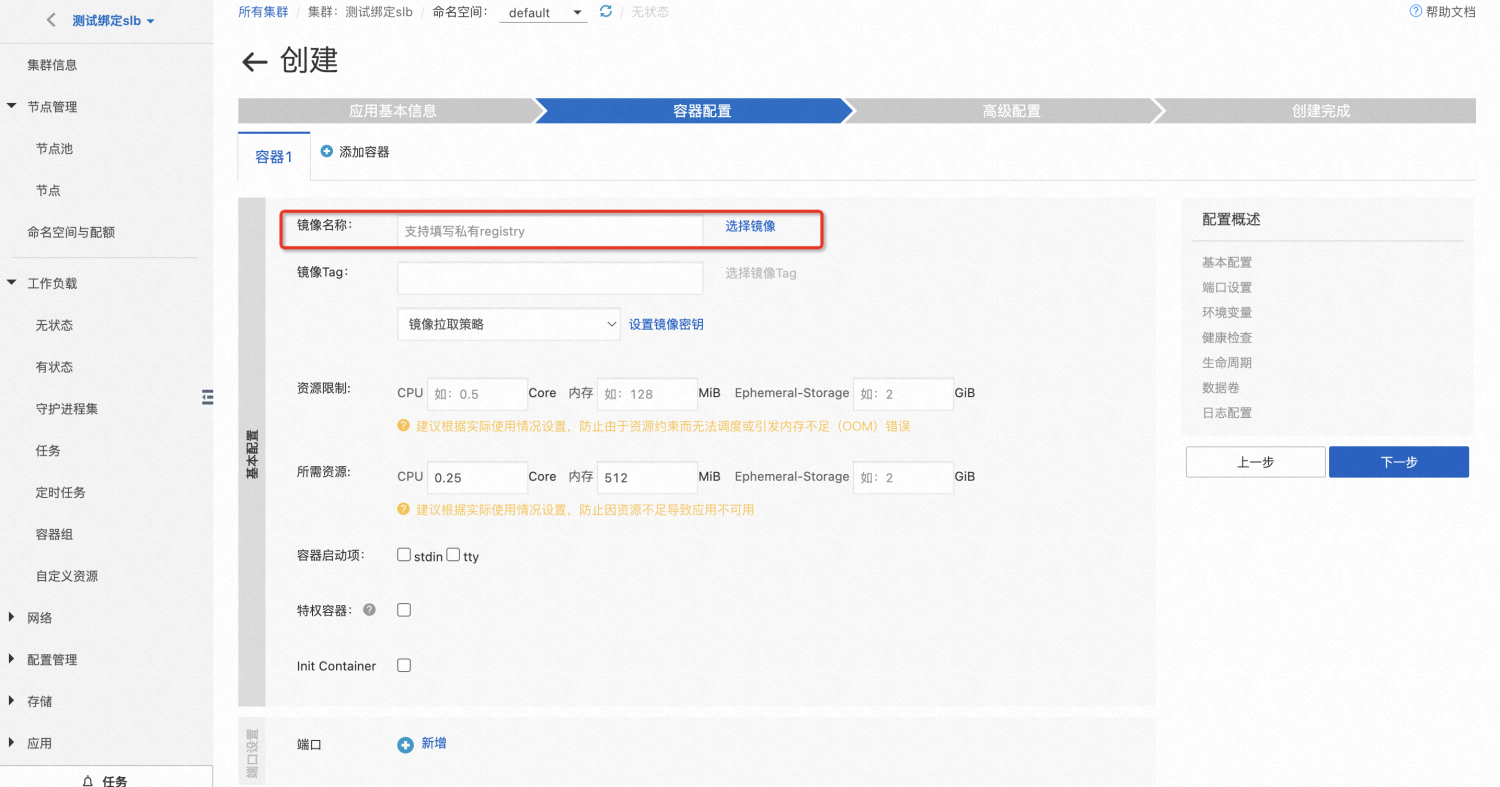

4. 進入建立應用頁面後，根據需要配置應用基本資料和鏡像資訊。

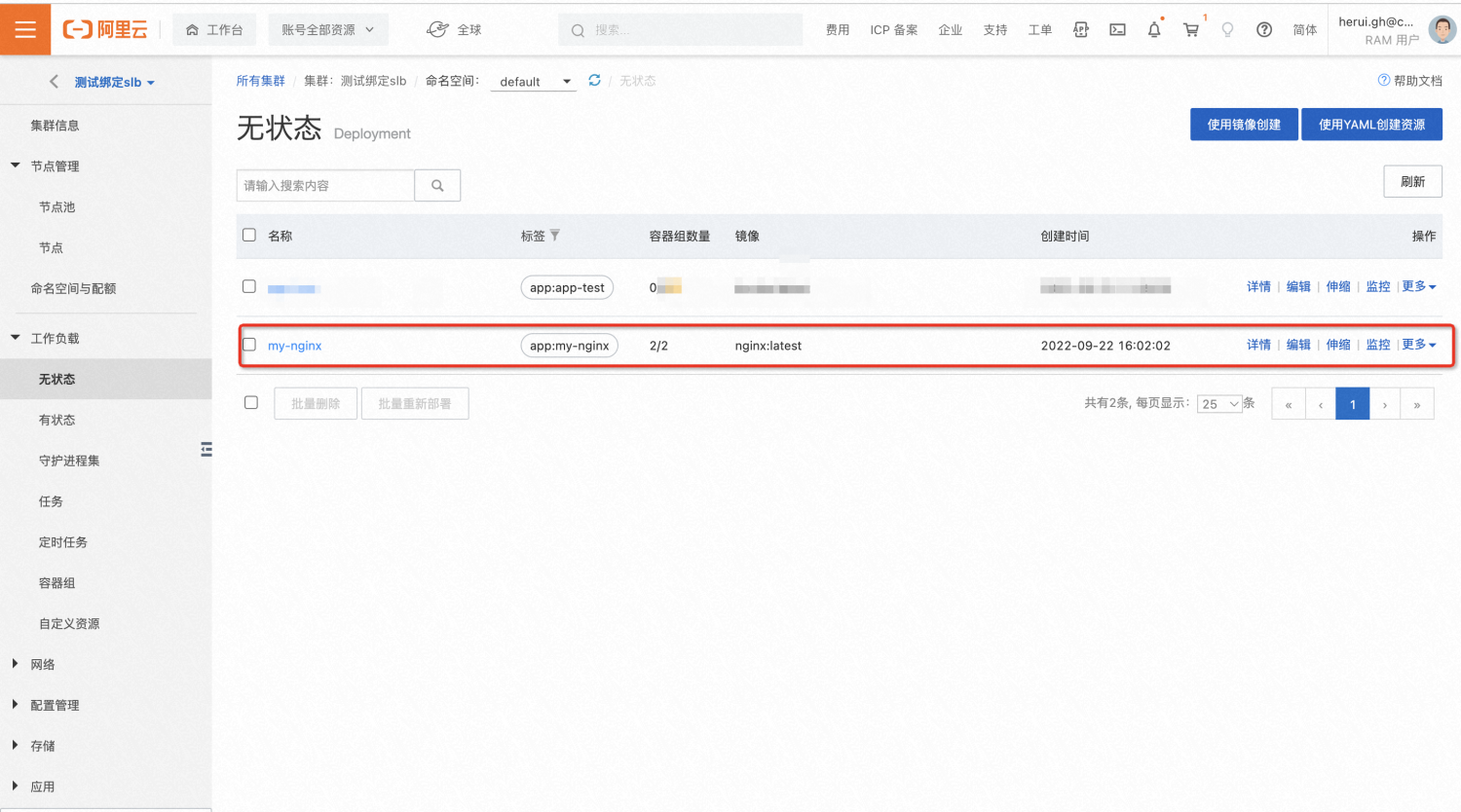

5. 配置完成後，產生部署的應用my-nginx。

二、建立關聯已有SLB的Service

1. 在叢集管理頁左側導覽列中，選擇網路 > 服務。

2. 在服務頁面，單擊右上方的建立。

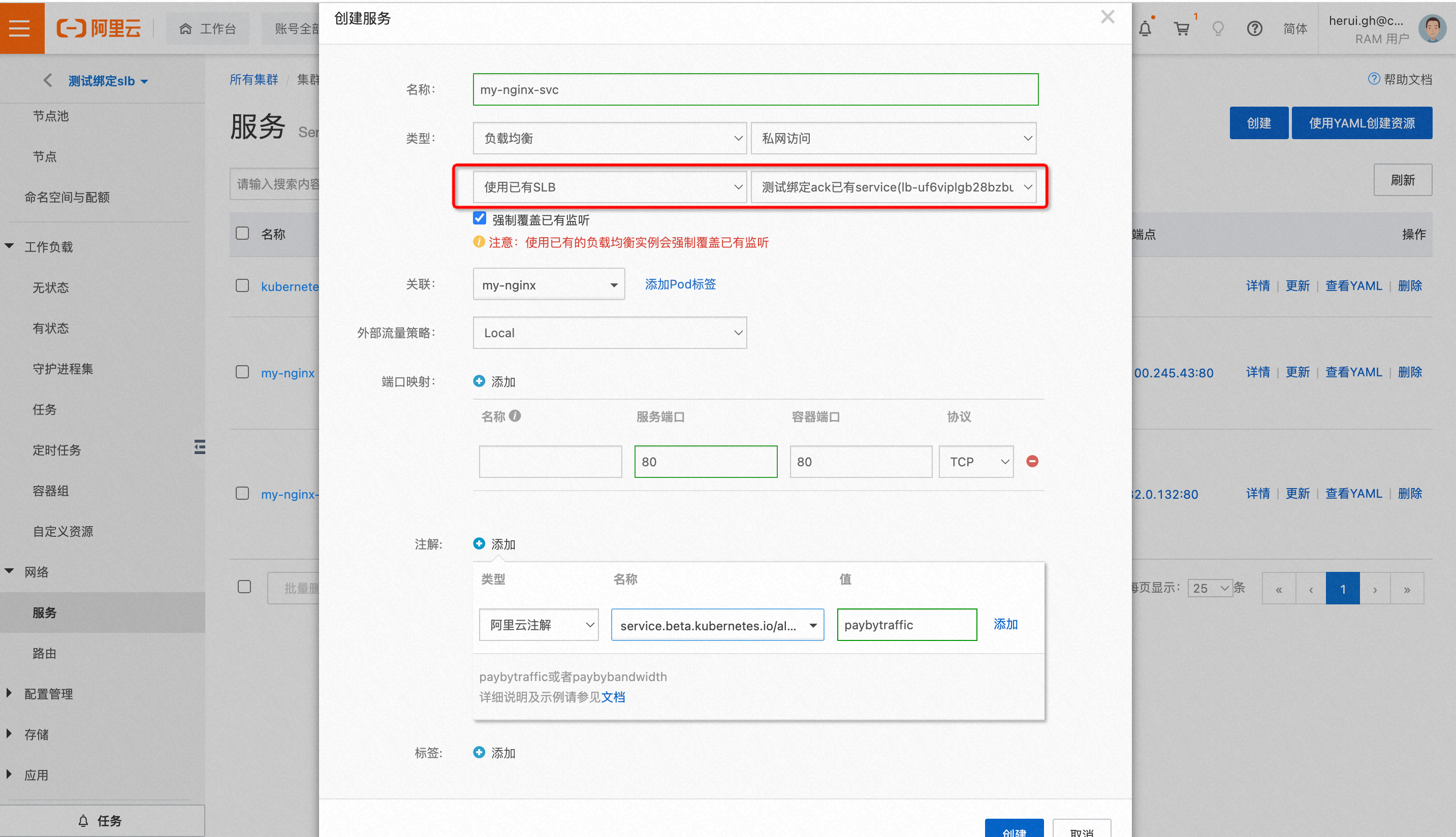

3. 在服務建立頁面，設定服務的相關參數，各個參數的詳細說明參考通過使用已有SLB的服務公開應用。

• 選擇服務類型為負載平衡，並設定為私網訪問，選擇使用已有的SLB, 並選擇設已有的在同一VPC內的SLB。

• 強制覆蓋已有監聽：選擇是否強制覆蓋SLB上的已有監聽或者為沒有監聽的SLB自動建立監聽，本樣本中的SLB執行個體為新建立的，所以需要為其建立監聽。以下兩種情況不建議選擇強制覆蓋監聽。

  • 如果已有負載平衡的監聽上綁定了業務，強制覆蓋可能會引發業務中斷。

  • 由於CCM目前支援的後端配置有限，無法處理一些複雜配置。如果有複雜的後端配置需求，可以在不覆蓋監聽的情況下，通過控制台自行配置監聽

• 關聯上文建立的應用。

• 配置外部流量策略。

  • Local：流量只發給原生Pod。

  • Cluster：流量可以轉寄到叢集中其他節點上的Pod。

• 連接埠映射：添加服務連接埠（對應Service YAML檔案中的port）和容器連接埠（對應Service YAML檔案中的targetPort），容器連接埠需要與後端的Pod中暴露的容器連接埠一致。

• 註解：通過為該服務添加註解，可以配置負載平衡的參數，可以選擇自訂註解或阿里雲註解，這裡添加的註解為設定服務的收費方式按照流量收費。註解的詳情參考通過Annotation配置負載平衡。

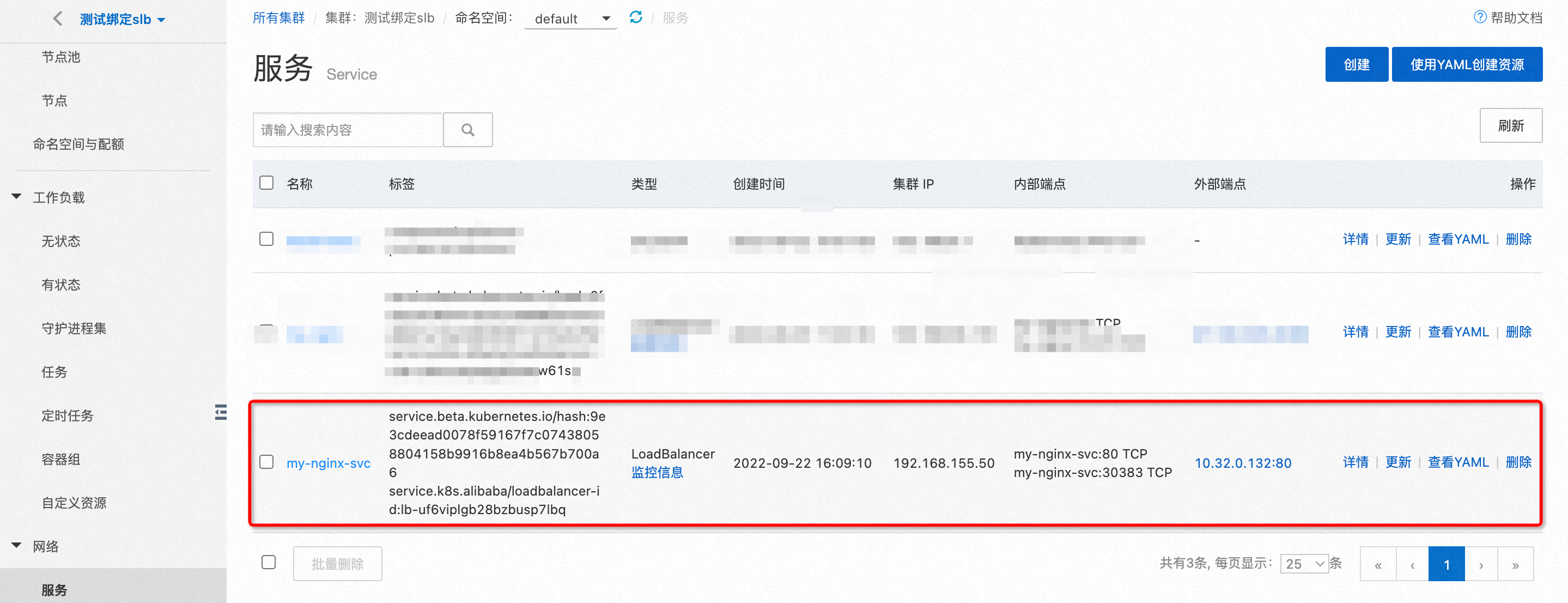

4. 建立服務後，在服務頁面可以看到新建立的服務，通過其外部端點就在內網下就可以訪問Kubernetes中的應用了。

通過kubectl關聯SLB與ACK的Service

一、配置kubectl串連Kubernetes叢集

串連Kubernetes 叢集主要有以下兩種方式：

• 在CloudShell上通過kubectl管理Kubernetes叢集

• 通過kubectl串連Kubernetes叢集

使用這兩種方式的前提是Kubernetes 叢集開啟了API Server 公網訪問，如果在建立叢集時沒有綁定EIP，在建立叢集後在叢集資訊頁面，單擊基本資料頁簽，然後在叢集資訊地區，單擊綁定EIP。

在彈出的綁定EIP對話方塊中，選擇已有EIP，然後單擊確定。綁定完成後，API Server公網串連端點將會顯示公網IP地址。

二、建立應用

建立應用可以通過上文所述的通過控制台的方式，也可以使用kubectl命令列方式進行。

1. 使用以下樣本應用的YAML內容，建立名為my-nginx.yaml檔案。

   apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
   kind: Deployment
   metadata:
     name: my-nginx    #樣本應用的名稱。
     labels:
       app: nginx
   spec:
     replicas: 3       #設定副本數量。
     selector:
       matchLabels:
         app: nginx     #對應服務中Selector的值需要與其一致，才可以通過服務公開此應用。
     template:
       metadata:
         labels:
           app: nginx
       spec:
         containers:
         - name: nginx
           image: registry.aliyuncs.com/acs/netdia:latest     #替換為您實際的鏡像地址，格式為：<image_name:tags>。
           ports:
           - containerPort: 80                                #需要在服務中暴露該連接埠。

2. 執行以下命令，部署樣本應用my-nginx。

   kubectl apply -f my-nginx.yaml

3. 執行以下命令，確認樣本應用狀態正常。

   kubectl get deployment my-nginx

4. 返回結果樣本：

   NAME       READY   UP-TO-DATE   AVAILABLE   AGE
   my-nginx   0/3     3            0           103s

三、建立關聯已有SLB的Service

1. 使用以下樣本服務的YAML內容，建立名為my-nginx-svc.yaml的檔案。

• 修改service.beta.kubernetes.io/alibaba-cloud-loadbalancer-id，請替換${YOUR_LB_ID}為您通過負載平衡管理主控台建立的SLB執行個體ID。

• 使用已有的SLB執行個體時，預設情況下不會為該SLB建立監聽或覆蓋已有監聽。如有需要，請設定service.beta.kubernetes.io/alibaba-cloud-loadbalancer-force-override-listeners為true。本樣本中，SLB執行個體為新建立，需要為其建立監聽，因此設為true。更多註解請參見通過Annotation配置負載平衡。

• 將selector修改為my-nginx.yaml樣本應用檔案中matchLabels的值（即：app: nginx），從而將該服務關聯至後端應用。

2. 執行以下命令建立名為my-nginx-svc的服務，並通過其公開應用。

   kubectl apply -f my-nginx-svc.yaml

3. 執行以下命令確認LoadBalancer類型的服務建立成功。

   kubectl get svc my-nginx-svc

   返回結果樣本：

   NAME           TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
   my-nginx-svc   LoadBalancer   192.168.25.11   10.32.0.132   80:31664/TCP   19s

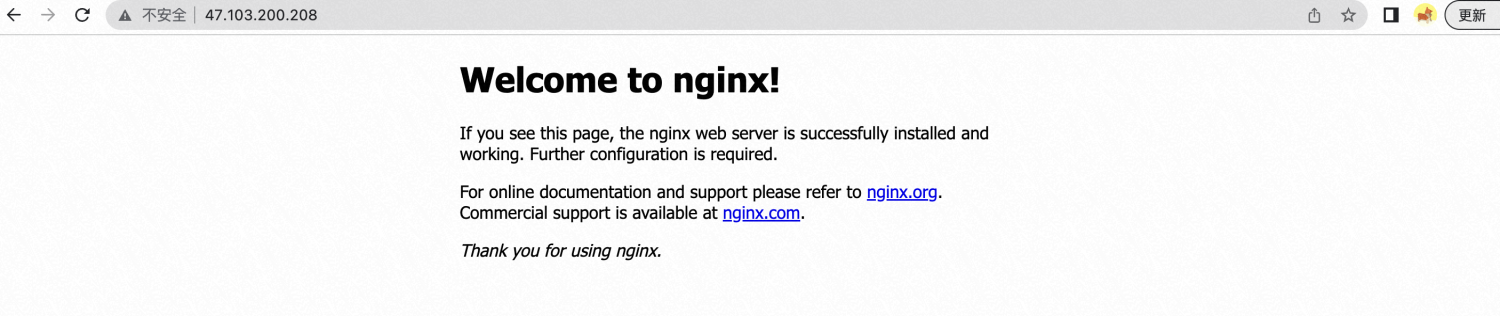

4. 由於綁定的是一個內網SLB，在VPC外不能通過EXTERNAL-IP來訪問應用，可以為該SLB綁定一個EIP，通過EIP訪問該應用。

匯入ACK資源到計算巢應用管理

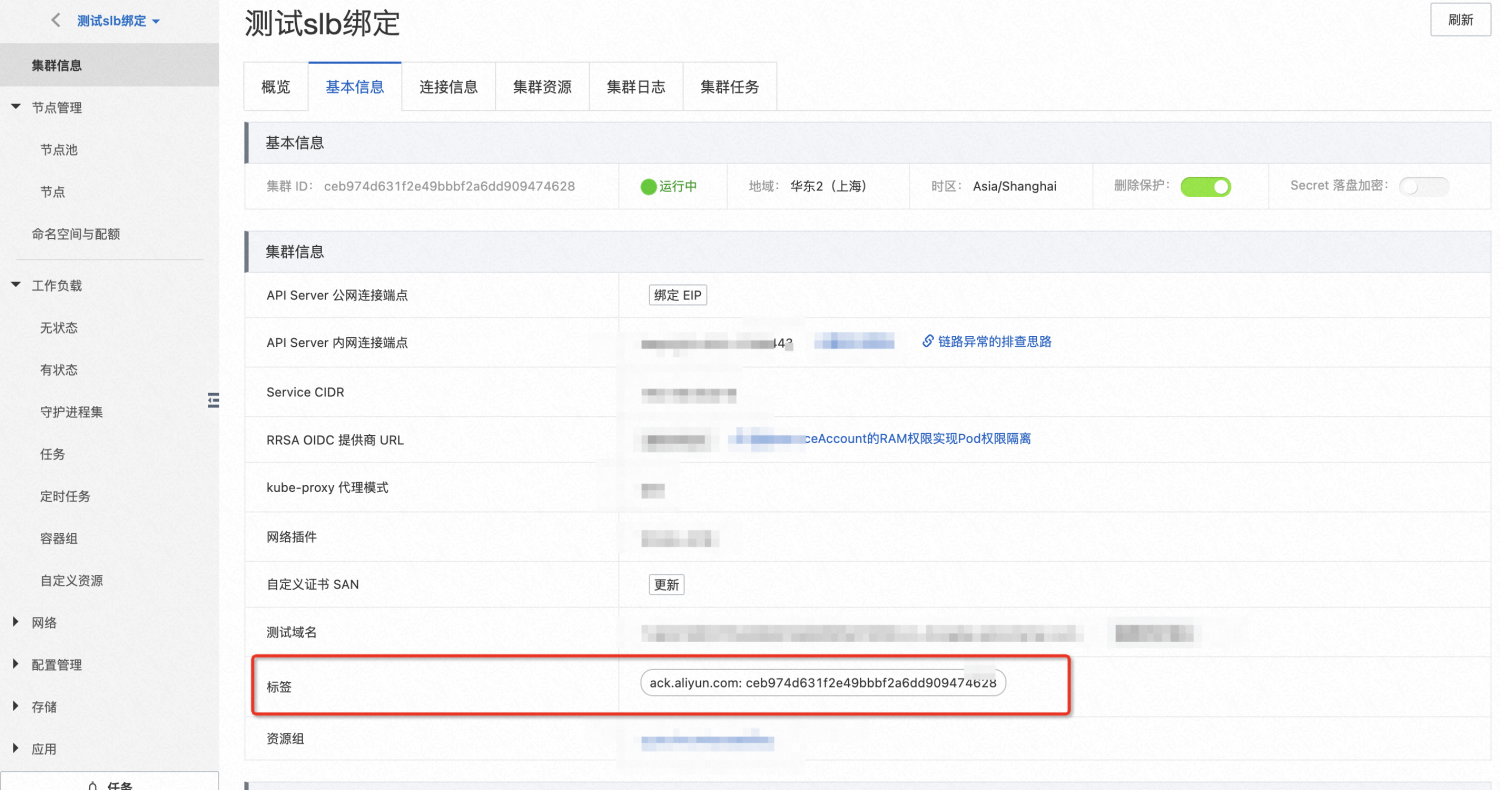

1. 在完成上述步驟後，我們得到一個Service關聯了SLB的ACK叢集，在ACK控制台查看ACK叢集的詳情，獲得標籤資訊。

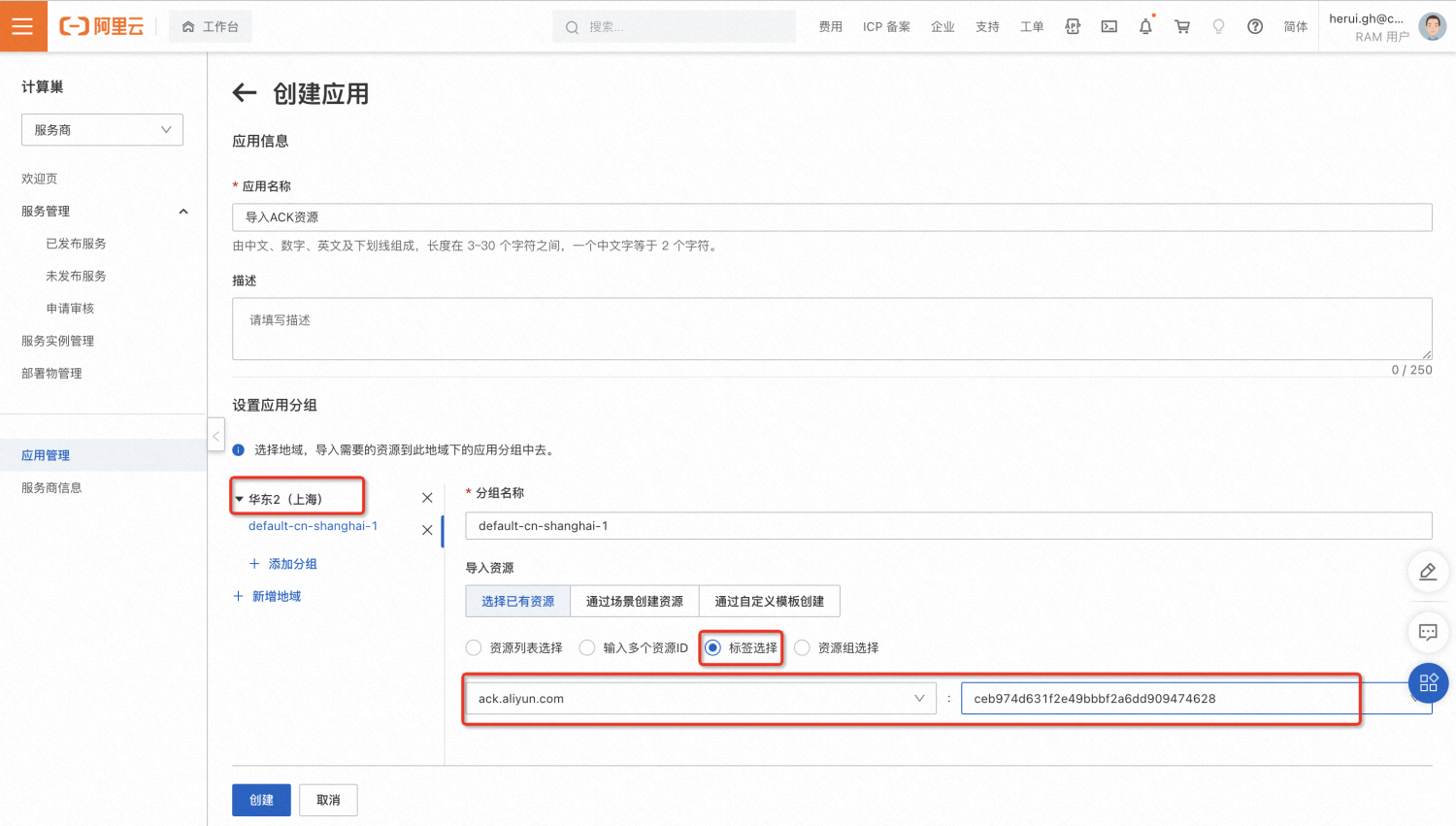

2. 在計算巢控制台，在ACK叢集部署的地區下建立應用分組，通過標籤選擇的方式，輸入ACK的標籤鍵和標籤值。

3. 應用分組建立成功後，在資源管理中可以看到已經匯入的ACK的資源。
