MaxCompute：Bitmap Index（Beta）

背景資訊

MaxCompute當前共提供四種索引類型：Hash Clustering、Range Clustering、Bloomfilter Index和Bitmap Index。這四種索引都能夠提供點查詢過濾的能力。相比於Range Clustering在滿足最左匹配原則的情況下才能夠提供範圍過濾的能力，Bloomfilter Index能很好地應對點查情境，而Bitmap Index更多面向於範圍查詢情境，在範圍過濾情境下可過濾掉超過60%以上的資料，從而起到查詢加速的效果。

Bitmap Index具有以下優勢：

• 每個Bitmap Index的查詢都是獨立的，沒有最左匹配原則限制。

• 支援多列。可以對錶的一列或者多列建立Bitmap Index，並且能夠與其他索引搭配共同加速查詢。

• 過濾效果好。Bitmap Index通過對每一個值建立一個位元影像的方式，使得過濾結果能夠精確到行，在重複度高且資料分布緊湊的情境下有很好的過濾效果。

• 適用於交並集運算（OR和AND運算），可以最佳化多維查詢。

適用情境

• 適用於重複度高的列，且僅包含有限幾種取值，比如性別、城市等。

• 適合執行邏輯運算，例如AND、OR等，能夠高效地對Bitmap進行位元運算。

計費說明

• 儲存部分：索引構建後會佔用額外儲存空間，會根據索引實際儲存大小統計，與專案資料的儲存用量合并計費，定價與標準儲存費用相同。

• 計算部分：索引的構建會觸發額外的計算任務，增加計算資源消耗。預付費情況下會直接使用專案的預付費資源，後付費情況下，索引相關計算任務的費用=SQL後付費單價*複雜度1*索引相關任務輸入資料量。

使用限制

• 當前僅支援在非嵌套的STRING、CHAR、VARCHAR、TINYINT、SMALLINT、INT、BIGINT和DOUBLE類型上建立。

• 支援加速以下查詢：<=、<、=、>、>=、IN、BETWEEN和IS NULL。

注意事項

• 建立Bitmap Index前請執行setproject odps.schema.evolution.enable=true;命令，設定允許表結構變更（Schema Evolution）。

• 目前僅支援1次對1列建立Bitmap Index，若您需要為表的多個列建立Bitmap Index，則需要多次執行建立Bitmap Index語句。

• 建立索引之後，插入資料時系統會自動對錶產生Bitmap索引。

• Bitmap Index若要對存量資料生效，需要重建Bitmap Index。

樣本資料

建立Bitmap Index

文法

CREATE BITMAP INDEX <index_name> ON TABLE <table_name> FOR COLUMNS(<col_name>) [COMMENT 'indexcomment'];

參數說明

• index_name：必填，索引名稱。

• table_name：必填，表名。

• col_name：必填，列名。針對此列建立的索引。

樣本

• 為emp表中的empno列建立索引，名稱為empno_index。

  CREATE BITMAP INDEX empno_index
  ON TABLE emp
  FOR COLUMNS(empno)
  COMMENT 'idxcomment';

• 為emp表中的job職位列建立索引，名稱為job_index。

  CREATE BITMAP INDEX job_index
  ON TABLE emp
  FOR COLUMNS(job)
  COMMENT 'idxcomment';

• 為sale_detail表的shop_name列建立索引，名稱為shop_name_index。

  CREATE BITMAP INDEX shop_name_index
  ON TABLE sale_detail
  FOR COLUMNS(shop_name)
  COMMENT 'indexcomment';

重建Bitmap Index

文法

使用如下命令對存量資料重建Bitmap Index。

• 非分區表重建。

  ALTER TABLE <table_name> REBUILD BITMAP INDEX;

• 分區表重建。

  ALTER TABLE <table_name> PARTITION
  (<partition_name1=value1>[, partition_name2=value2, ...]) REBUILD BITMAP INDEX;

  說明

  分區表一次只能對一個分區進行重建。

參數說明

• 非分區表

  table_name：必填，表名。

• 分區表

  • table_name：必填，表名。

  • partition_name：必填，分區名稱。

  • value：必填，分區值。

樣本

• 樣本1：非分區表。

  ALTER TABLE emp REBUILD BITMAP INDEX;

• 樣本2：分區表。

  ALTER TABLE sale_detail PARTITION (sale_date='2023', region='china') REBUILD BITMAP INDEX;

查詢Bitmap Index

文法

SHOW INDEXES ON <table_name>;

參數說明

table_name： 必填，表名。

樣本

--查看emp表上的索引
SHOW INDEXES ON emp;

返回結果如下。

{"Indexes": [{
            "id": "00c84b0e9e6e4097bdfe3a01b91848ac",
            "indexColumns": [{"name": "job"}],
            "name": "job_index",
            "properties": {"comment": "jobidx"},
            "type": "BITMAP"},
           {
            "id": "18a9755c7a8a4182a6b51165e786aa62",
            "indexColumns": [{"name": "empno"}],
            "name": "empno_index",
            "properties": {"comment": "idxcomment"},
            "type": "BITMAP"}]}

查詢資料並查看Bitmap Index效果

1. 樣本

   • 樣本1：對job職位列進行點查。

     SELECT * FROM emp WHERE job = 'clerk';

     返回結果如下。

     +------------+-------+-----+------------+------------+-----+
     | empno      | ename | job | mgr        | hiredate   | sex |
     +------------+-------+-----+------------+------------+-----+
     | 7369       | smith | clerk | 7902       | NULL       | Male |
     | 7876       | adams | clerk | 7788       | NULL       | Female |
     | 7900       | james | clerk | 7698       | NULL       | Male |
     | 7934       | miller | clerk | 7782       | NULL       | Female |
     +------------+-------+-----+------------+------------+-----+

   • 樣本2：對empno列進行範圍查詢。

     SELECT * FROM emp WHERE empno BETWEEN 7300 AND 7800;

     返回結果如下。

     +------------+------------+------------+------------+------------+
     | empno      | ename      | job        | mgr        | sex        |
     +------------+------------+------------+------------+------------+
     | 7369       | smith      | clerk      | 7902       | Male       |
     | 7499       | allen      | salesman   | 7698       | Female     |
     | 7521       | ward       | salesman   | 7698       | Male       |
     | 7654       | martin     | salesman   | 7698       | Male       |
     | 7698       | blake      | manager    | 7839       | Male       |
     | 7782       | clark      | manager    | 7839       | Male       |
     | 7788       | scott      | analyst    | 7566       | Male       |
     +------------+------------+------------+------------+------------+

2. 查詢索引效果。

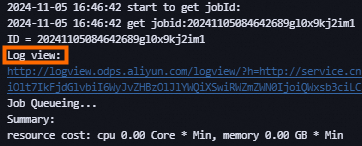

   1. 在控制台作業記錄中，單擊Log view連結，進入LogView頁面。

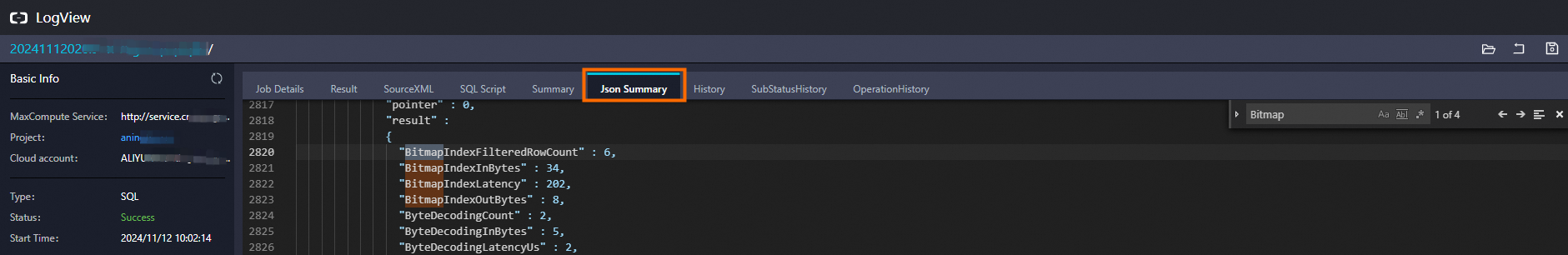

   2. 在LogView頁面的Json Summary一欄中搜尋Bitmap關鍵字，可以看到通過Bitmap Index帶來的過濾效果以及構造Bitmap Index所帶來的額外耗時（不包含IO的耗時）。



刪除Bitmap Index

文法

DROP INDEX [IF EXISTS] <index_name> ON TABLE <table_name>;

參數說明

• index_name：必填，索引名稱。

• table_name：必填，表名。

樣本

DROP INDEX IF EXISTS job_index ON TABLE emp;
