iOS端依賴FFmpeg的播放器如何整合NativeRTSSDK實現超低延時直播 -

通過閱讀本文，您可以瞭解iOS端依賴FFmpeg的其他播放器（本文以ijkplayer tag k0.8.8為例）整合Native RTS SDK實現超低延時直播的方法。

前提條件

您已完成ijkplayer源碼的編譯。具體操作，請參見ijkplayer中README.md介紹。

操作步驟

下載並解壓ijkplayer源碼。下載地址，請參見ijkplayer。
下載並解壓Native RTS SDK。下載地址，請參見SDK下載。

ijkplayer整合Native RTS SDK作為外掛程式，ijkplayer整合Native RTS SDK有以下兩種方式：

整合方式	描述	優點	缺點
拓展FFmpeg	拓展ijk中FFmpeg的demuxer。	使用更加簡單，不需要根據ARTC的URL做邏輯區分。	需要重新編譯FFmpeg庫。
拓展ijk	ijkplayer中添AVInputFormat。	不需要編譯FFmpeg。	ff_ffplay.c中需要添加部分邏輯代碼。

拓展FFmpeg

在ijkplayer根目錄下，執行./init-ios.sh進行初始化。
需注意Xcode14版本已不支援armv7、i386、x86_64等架構，需要在init-ios.sh檔案中提前去除相關架構。
以Xcode14編譯為例：
```
# FF_ALL_ARCHS_IOS8_SDK="armv7 arm64 i386 x86_64"
FF_ALL_ARCHS_IOS11_SDK="arm64"
FF_ALL_ARCHS=$FF_ALL_ARCHS_IOS11_SDK
```
進入ijkplayer的iOS目錄下，如果已經有編譯ffmpeg命令，出現有build目錄下的ffmpeg-$arch，先執行./compile-ffmpeg.sh clean，清理一遍。
複製Native RTS SDK中的rtsdec.c檔案至ijkplayer/ios/ffmpeg-$arch/libavformat目錄。

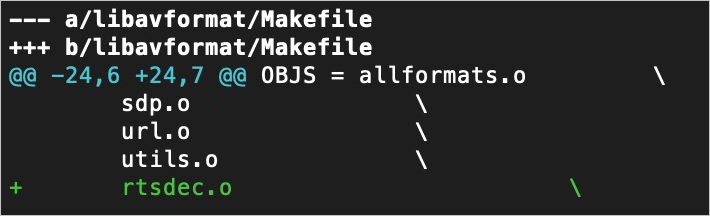

修改Makefile檔案並編譯rtsdec.c檔案。

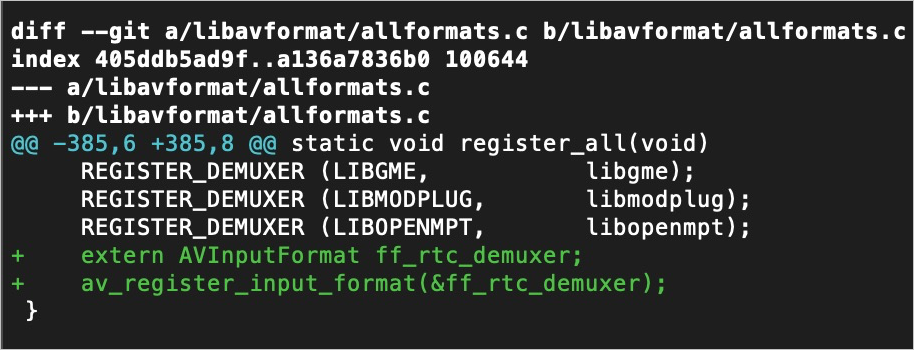

修改allformats.c檔案。
修改ijkplayer/ios/ffmpeg-$arch/libavformat/allformats.c，預設支援ARTC協議。

修改FFmpeg編譯指令碼ijkplayer/config/module-lite.sh，使其支援PCM解碼（Native RTS SDK輸出為PCM資料）。

export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=pcm_s16be_planar"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=pcm_s16le"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=pcm_s16le_planar"

可選：如果想支援HTTPS協議的流，需要同時在檔案中添加openssl支援。

export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-openssl"

編譯。
在ijkplayer/ios目錄下，執行./compile-ffmpeg.sh all運行該指令碼，同時可以參考a步驟在指令碼中提前去除相關架構。編譯完成之後，檢查並確保ijkplayer/ios/build/universal目錄下有對應的FFmpeg編譯輸出檔案。
可選：如果想支援HTTPS協議的流，需要先執行./compile-openssl.sh all運行該指令碼，同時可以參考a步驟在指令碼中提前去除相關架構，編譯完成後，會在ijkplayer/ios/build/universal/lib產生libssl.a和libcrypto.a兩個檔案。然後再編譯./compile-ffmpeg.sh all。
複製Native RTS SDK中的RtsSDK.framework檔案至ijkplayer/ios/IJKMediaDemo/IJKMediaDemo目錄中。
使用Xcode開啟ios/IJKMediaDemo/IJKMediaDemo.xcodeproj。

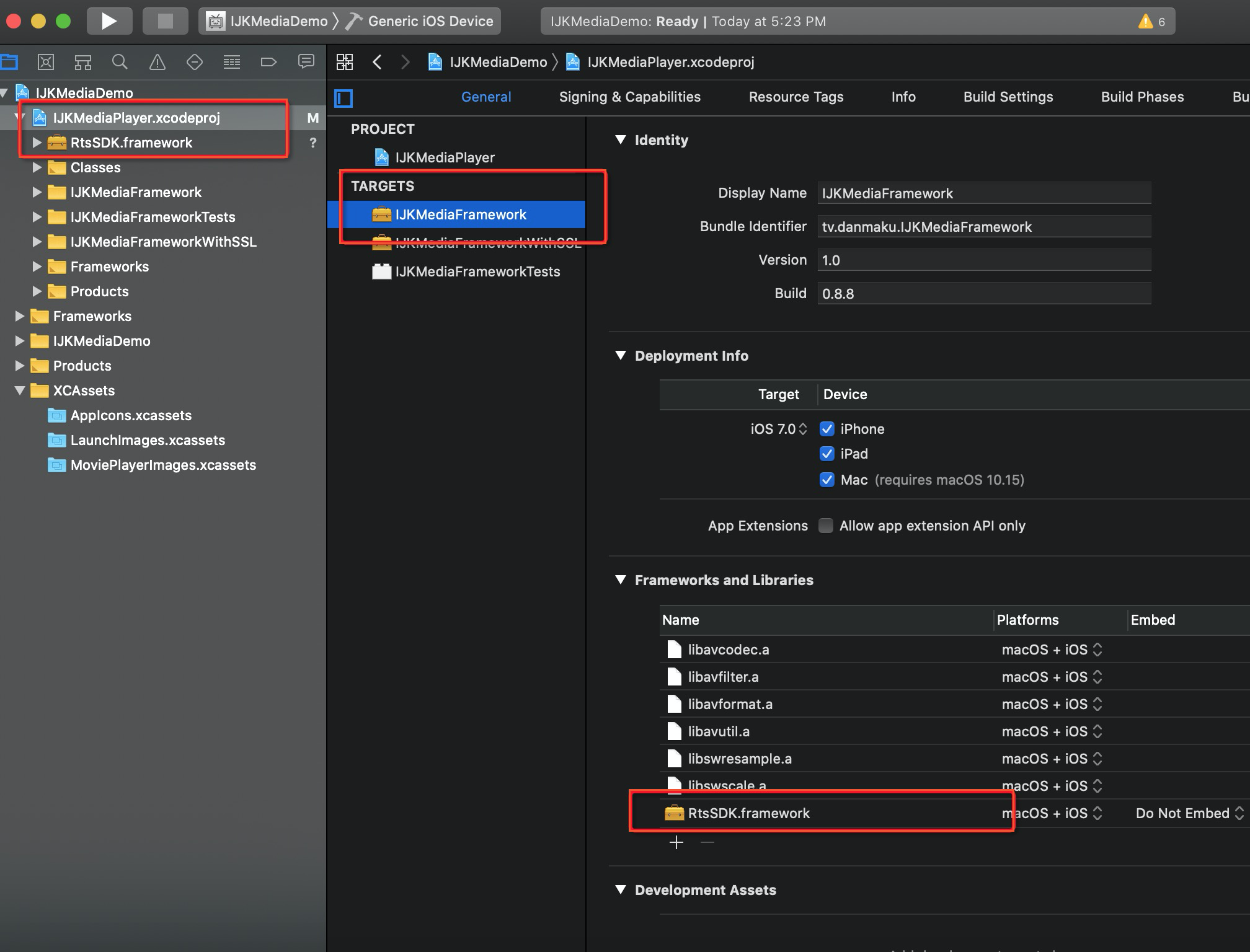

添加RtsSDK.framework的依賴。
加入Native RTS SDK的動態庫。
匯入Native RTS SDK的標頭檔rts_api.h和rts_messages.h分別至ijkplayer/ios/build/universal/lib目錄中。

在ff_ffplay.c中添加RTS邏輯。

匯入標頭檔rts_api.h。

#include "rts_api.h"

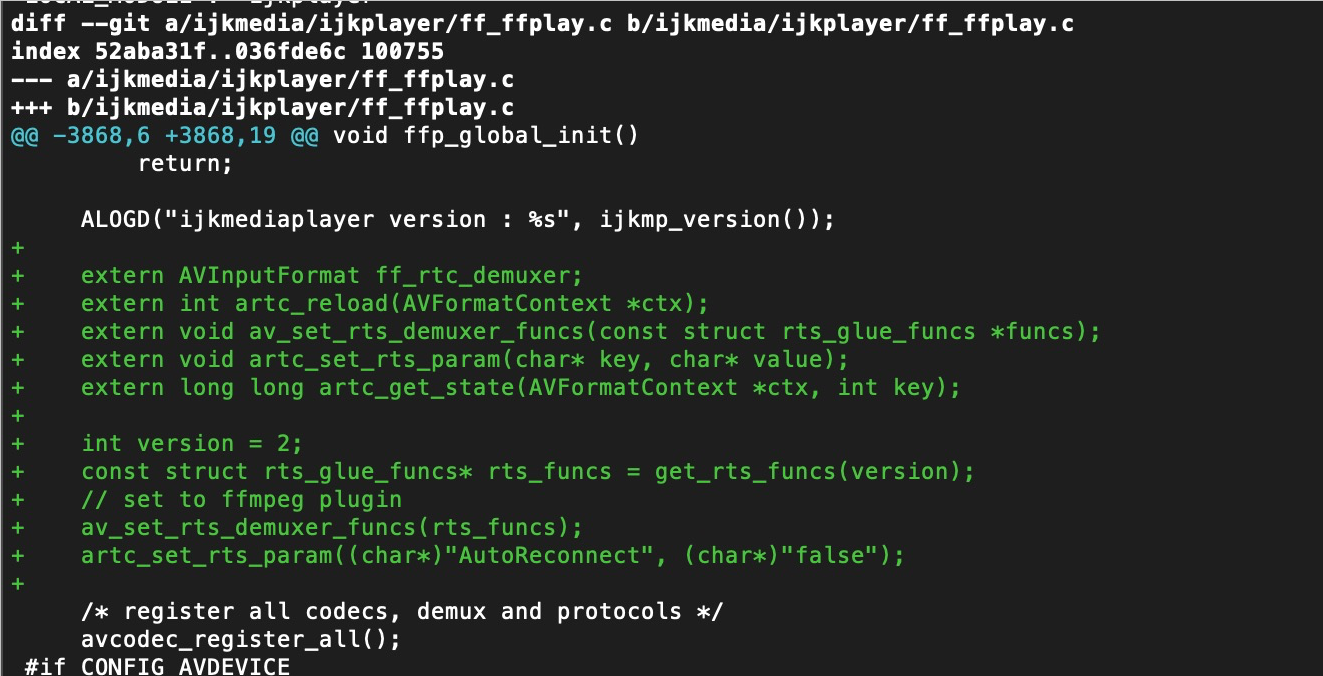

修改ijkplayer/ijkmedia/ijkplayer/ff_ffplay.c檔案，設定ARTC的AVInputFormat函數指標。

extern AVInputFormat ff_rtc_demuxer;
extern int artc_reload(AVFormatContext *ctx);
extern void av_set_rts_demuxer_funcs(const struct rts_glue_funcs *funcs);
extern void artc_set_rts_param(char* key, char* value);
extern long long artc_get_state(AVFormatContext *ctx, int key);

int version = 2;
const struct rts_glue_funcs* rts_funcs = get_rts_funcs(version);
// set to ffmpeg plugin
av_set_rts_demuxer_funcs(rts_funcs);
artc_set_rts_param((char*)"AutoReconnect", (char*)"false");

拓展ijk

在ijkplayer根目錄下，執行./init-ios.sh進行初始化。
需注意Xcode14版本已不支援armv7、i386、x86_64等架構，需要在init-ios.sh檔案中提前去除相關架構。
以Xcode14編譯為例：
```
# FF_ALL_ARCHS_IOS8_SDK="armv7 arm64 i386 x86_64"
FF_ALL_ARCHS_IOS11_SDK="arm64"
FF_ALL_ARCHS=$FF_ALL_ARCHS_IOS11_SDK
```
進入ijkplayer的iOS目錄下，如果已經有編譯ffmpeg命令，出現有build目錄下的ffmpeg-$arch，先執行./compile-ffmpeg.sh clean，清理一遍。

運行FFmpeg編譯指令碼ijkplayer/config/module-lite.sh，使其支援PCM解碼（Native RTS SDK輸出為PCM資料）。

export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=pcm_s16be_planar"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=pcm_s16le"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=pcm_s16le_planar"

可選：如果想支援HTTPS協議的流，需要同時在檔案中添加openssl支援。

export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-openssl"

編譯。
在ijkplayer/ios目錄下，執行./compile-ffmpeg.sh all運行該指令碼，同時可以參考a步驟在指令碼中提前去除相關架構。編譯完成之後，檢查並確保ijkplayer/ios/build/universal目錄下有對應的FFmpeg編譯輸出檔案。
可選：如果想支援HTTPS協議的流，需要先執行./compile-openssl.sh all運行該指令碼，同時可以參考a步驟在指令碼中提前去除相關架構，編譯完成後，會在ijkplayer/ios/build/universal/lib產生libssl.a和libcrypto.a兩個檔案。然後再編譯./compile-ffmpeg.sh all。
複製Native RTS SDK中的RtsSDK.framework檔案至ijkplayer/ios/IJKMediaDemo/IJKMediaDemo目錄中。

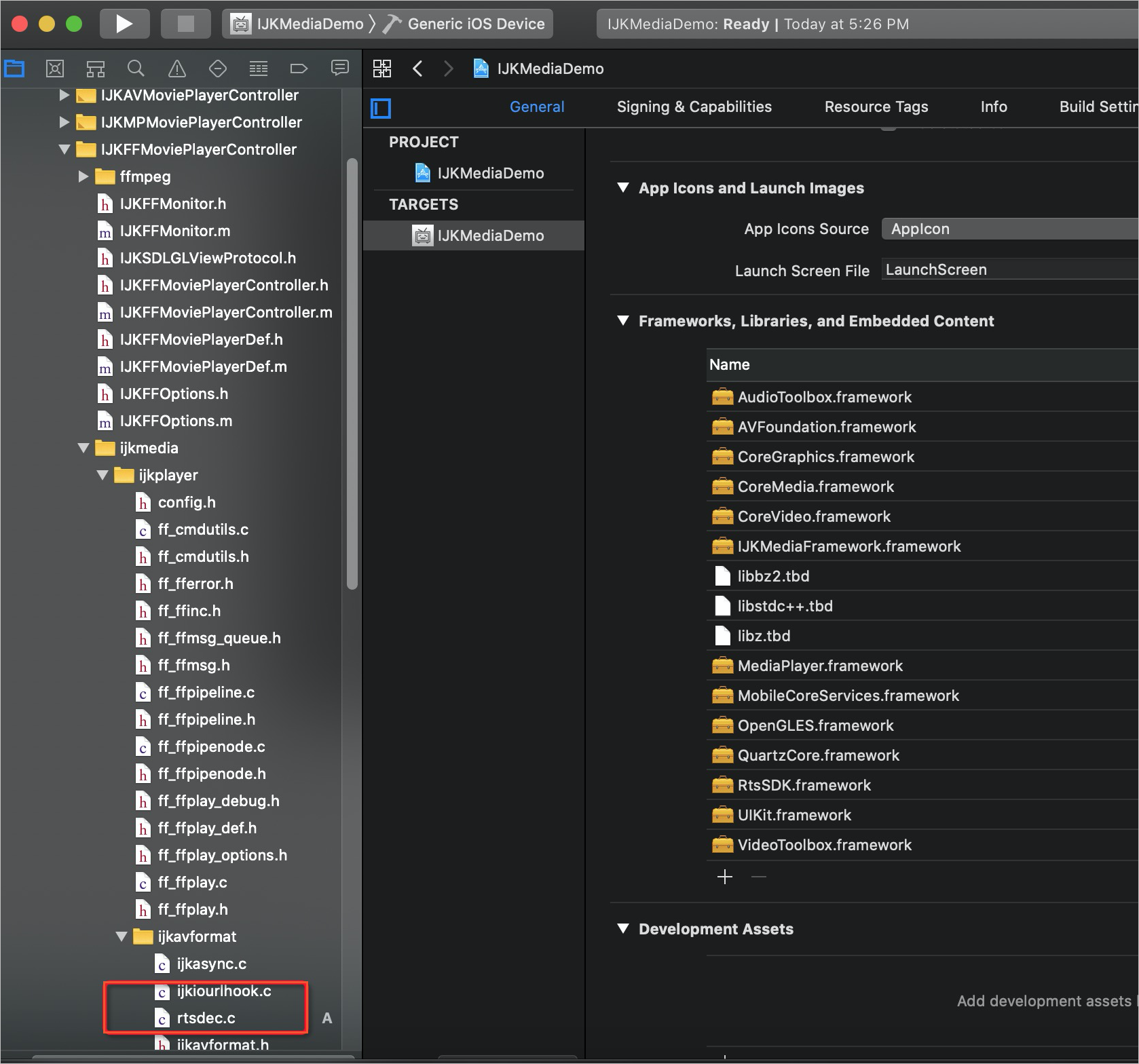

工程中匯入Native RTS SDK中的rtsdec.c檔案。
工程中匯入Native RTS SDK的標頭檔rts_api.h和rts_messages.h分別至ijkplayer/ios/build/universal/lib目錄中。

在ff_ffplay.c中添加RTS邏輯。

匯入標頭檔rts_api.h。

#include "rts_api.h"

修改ijkplayer/ijkmedia/ijkplayer/ff_ffplay.c檔案，設定ARTC的AVInputFormat函數指標。

if(strncmp(is->filename, "artc://", 7) == 0) {
    extern AVInputFormat ff_rtc_demuxer;
  extern int artc_reload(AVFormatContext *ctx);
  extern void av_set_rts_demuxer_funcs(const struct rts_glue_funcs *funcs);
  extern void artc_set_rts_param(char* key, char* value);
  extern long long artc_get_state(AVFormatContext *ctx, int key);

  int version = 2;
  const struct rts_glue_funcs* rts_funcs = get_rts_funcs(version);
  // set to ffmpeg plugin
  av_set_rts_demuxer_funcs(rts_funcs);
  artc_set_rts_param((char*)"AutoReconnect", (char*)"false");
  is->iformat = &ff_rtc_demuxer;
}
else {
  if(ffp->iformat_name)
    is->iformat = av_find_input_format(ffp->iformat_name);
}

編譯IJKMediaPlayer工程。
完成“拓展FFmpeg”或"拓展ijk"其中一個操作後，可以直接使用Archive編譯執行ijkplayer/ios/IJKMediaPlayer/IJKMediaPlayer.xcodeproj工程，最終在Products下產生IJKMediaFramework.framework 檔案。

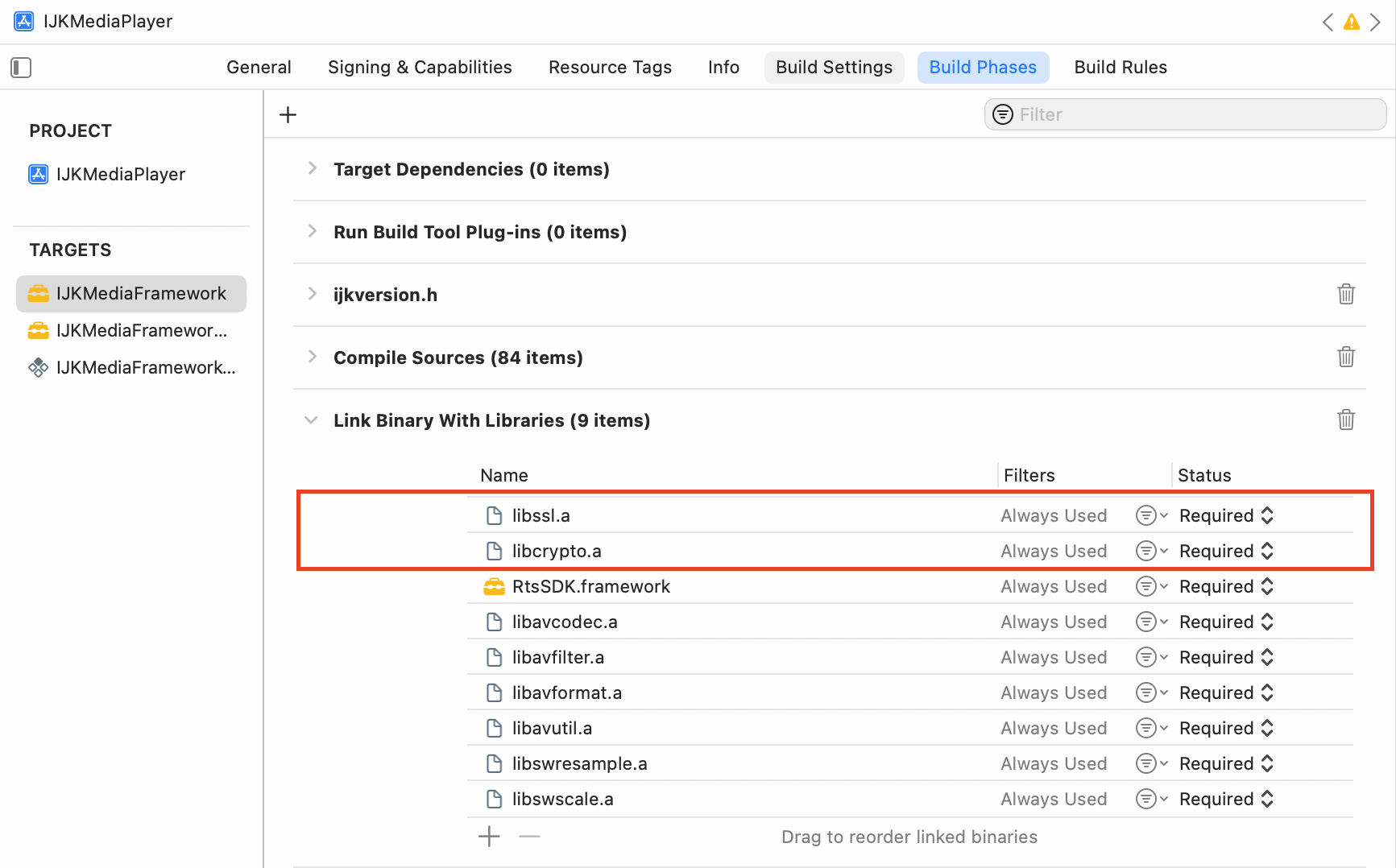

可選：如果想支援HTTPS協議的流，需要在編譯執行前，在工程的Build Phases的Link Binary With Libraries中匯入前面產生的ijkplayer/ios/build/universal/lib下的libssl.a和libcrypto.a檔案。
匯入Native RTS SDK中RtsSDK.framework和ijkplayer中IJKMediaFramework.framework檔案至自訂工程中。

調用ijkplayer介面實現超低延時直播功能。

建立ijkplayer

//產生artc協議url
_url = @"artc://xxxx";

//建立自訂playerView
[self.view addSubview:self.playerView];
...

IJKFFOptions *options = [IJKFFOptions optionsByDefault];
//硬解碼
[options setPlayerOptionIntValue:1 forKey:@"videotoolbox"];
//軟解碼
//[options setPlayerOptionIntValue:0 forKey:@"videotoolbox"];

_ijkPlayer = [[IJKFFMoviePlayerController alloc] initWithContentURL:[NSURL URLWithString:_url] withOptions:options];
_ijkPlayer.view.autoresizingMask = UIViewAutoresizingFlexibleWidth|UIViewAutoresizingFlexibleHeight;
_ijkPlayer.view.frame = self.playerView.bounds;
_ijkPlayer.scalingMode = IJKMPMovieScalingModeAspectFit; //縮放模式
_ijkPlayer.shouldAutoplay = YES; //開啟自動播放
[self.playerView addSubview:_ijkPlayer.view];

播放控制

開始播放。
開始播放需要在主線程中調用。每次重新開始播放前，建議主動調用下停止播放和釋放播放器的流程。
```
dispatch_async(dispatch_get_main_queue(), ^{
    [_ijkPlayer prepareToPlay];
    [_ijkPlayer play];
});
```

停止播放和釋放播放器。

// 停止播放
[_ijkPlayer stop];

// 釋放播放器
[_ijkPlayer shutdown];
_ijkPlayer = nil;

監聽RTS事件

ijkplayer監聽Native RTS SDK的訊息回調

開啟ijkplayer/ios/IJKMediaPlayer/IJKMediaPlayer.xcodeproj工程，給相關檔案添加相關適配方法。

修改ff_ffplay.c檔案，在static int audio_open(FFPlayer *opaque, int64_t wanted_channel_layout, int wanted_nb_channels, int wanted_sample_rate, struct AudioParams *audio_hw_params){} 方法後面插入如下代碼塊。

extern int artcDemuxerMessage(struct AVFormatContext *s, int type, void *data, size_t data_size);
//aliyun rts:receive artc message
int onArtcDemuxerMessage(struct AVFormatContext *s, int type, void *data, size_t data_size)
{
    return artcDemuxerMessage(s, type, data, data_size);
}

int artcDemuxerMessage(struct AVFormatContext *s, int type, void *data, size_t data_size)
{
    //aliyun rts:send message to app
    FFPlayer *ffp = (FFPlayer *)s->opaque;
    const char *data_msg = (const char *)data;
    ffp_notify_msg4(ffp,FFP_MSG_ARTC_DIRECTCOMPONENTMSG,type,0,data_msg,data_size);
    return 0;
}

修改ff_ffplay.c檔案，在static int is_realtime(AVFormatContext *s){} 方法中插入如下RTS代碼塊。

static int is_realtime(AVFormatContext *s)
{
    if(   !strcmp(s->iformat->name, "rtp")
       || !strcmp(s->iformat->name, "rtsp")
       || !strcmp(s->iformat->name, "sdp")
       // ***rts代碼塊 begin***
       || !strcmp(s->iformat->name, "artc")
       // ***rts代碼塊 end***
    )
        return 1;

    if(s->pb && (   !strncmp(s->filename, "rtp:", 4)
                 || !strncmp(s->filename, "udp:", 4)
                )
    )
        return 1;
    return 0;
 }

修改ff_ffplay.c檔案，在static int read_thread(void *arg){} 方法插入入如下RTS代碼塊。

static int read_thread(void *arg)
{
  ......
  ic = avformat_alloc_context();
  if (!ic) {
    av_log(NULL, AV_LOG_FATAL, "Could not allocate context.\n");
    ret = AVERROR(ENOMEM);
    goto fail;
  }

  // ***rts代碼塊 begin***
  ic->opaque = ffp;
  ic->control_message_cb = onArtcDemuxerMessage;
  // ***rts代碼塊 end***

  ......
  if (ffp->skip_calc_frame_rate) {
     av_dict_set_int(&ic->metadata, "skip-calc-frame-rate", ffp->skip_calc_frame_rate, 0);
     av_dict_set_int(&ffp->format_opts, "skip-calc-frame-rate", ffp->skip_calc_frame_rate, 0);
  }

  // ***rts代碼塊 begin***
  if(strncmp(is->filename, "artc://", 7) == 0) {
     extern AVInputFormat ff_rtc_demuxer;
     is->iformat = &ff_rtc_demuxer;
  } else {
     if(ffp->iformat_name)
       is->iformat = av_find_input_format(ffp->iformat_name);
   }
  // ***rts代碼塊 end***
  ......
  pkt->flags = 0;
  // ***rts代碼塊 begin***
  if(strncmp(is->filename, "artc://", 7) == 0) {
      bool videoExist = is->video_stream >= 0;
    bool audioExist = is->audio_stream >= 0;
    // av_log(NULL, AV_LOG_INFO, "videoDuration %lld audioDuration %lld rate %f videoframeQue %d audioFrameque %d\n",
    // is->videoq.duration, is->audioq.duration, ffp->pf_playback_rate,
    // frame_queue_nb_remaining(&is->pictq), frame_queue_nb_remaining(&is->sampq));
    if(!videoExist) {
       if(is->audioq.duration > 300 ) { // accelerate
           if(ffp->pf_playback_rate <= 1.0) {
               ffp->pf_playback_rate = 1.3;
               ffp->pf_playback_rate_changed = 1;
               av_log(NULL, AV_LOG_INFO, "aliyun rts set rate to %f\n", ffp->pf_playback_rate);
           }
       }
       else if(is->audioq.duration < 200) { // restore speed
           if(ffp->pf_playback_rate > 1.0) {
               ffp->pf_playback_rate = 1.0;
               ffp->pf_playback_rate_changed = 1;
               av_log(NULL, AV_LOG_INFO, "aliyun rts restore rate 1.0\n");
            }
       }
    }
    else if((!videoExist || (videoExist && is->videoq.duration > 300)) && (!audioExist || (audioExist && is->audioq.duration > 300))) {
       if(ffp->pf_playback_rate <= 1) {
           ffp->pf_playback_rate = 1.3;
           ffp->pf_playback_rate_changed = 1;
           av_log(NULL, AV_LOG_INFO, "aliyun rts set rate 1.1\n");
       }
    } else if((videoExist && is->videoq.duration <= 100) ||  (audioExist && is->audioq.duration <= 100)){
       if(ffp->pf_playback_rate > 1) {
           ffp->pf_playback_rate = 1;
           ffp->pf_playback_rate_changed = 1;
           av_log(NULL, AV_LOG_INFO, "aliyun rts set rate 1\n");
        }
    }
  }
  // ***rts代碼塊 end***
  ......
}

修改ff_ffmsg.h檔案，增加RTS訊息的介面聲明。
```
#define FFP_MSG_ARTC_DIRECTCOMPONENTMSG     3000
```

將RTS訊息發送到上層。

修改IJKMediaPlayback.h檔案，增加外部調用RTS訊息監聽名字聲明。
```
IJK_EXTERN NSString *const IJKMPMoviePlayerRtsMsgNotification;
```

修改IJKMediaPlayback.m檔案，增加外部調用RTS訊息監聽名字定義。

NSString *const IJKMPMoviePlayerRtsMsgNotification = @"IJKMPMoviePlayerRtsMsgNotification";

修改IJKFFMoviePlayerController.m檔案，postEvent:方法內增加RTS訊息監聽的處理。

- (void)postEvent: (IJKFFMoviePlayerMessage *)msg
{
    ......
  case FFP_MSG_ARTC_DIRECTCOMPONENTMSG:{
     NSString *rtsMsg = [[NSString alloc] initWithUTF8String:avmsg->obj];
     int type = avmsg->arg1;
     if (!rtsMsg) {
        rtsMsg = @"";
     }
     NSDictionary *dic = @{@"type":@(type),@"msg":rtsMsg};
     [[NSNotificationCenter defaultCenter] postNotificationName:IJKMPMoviePlayerRtsMsgNotification
                    object:dic];
     break;
    }
   default:
     // NSLog(@"unknown FFP_MSG_xxx(%d)\n", avmsg->what);
     break;
}

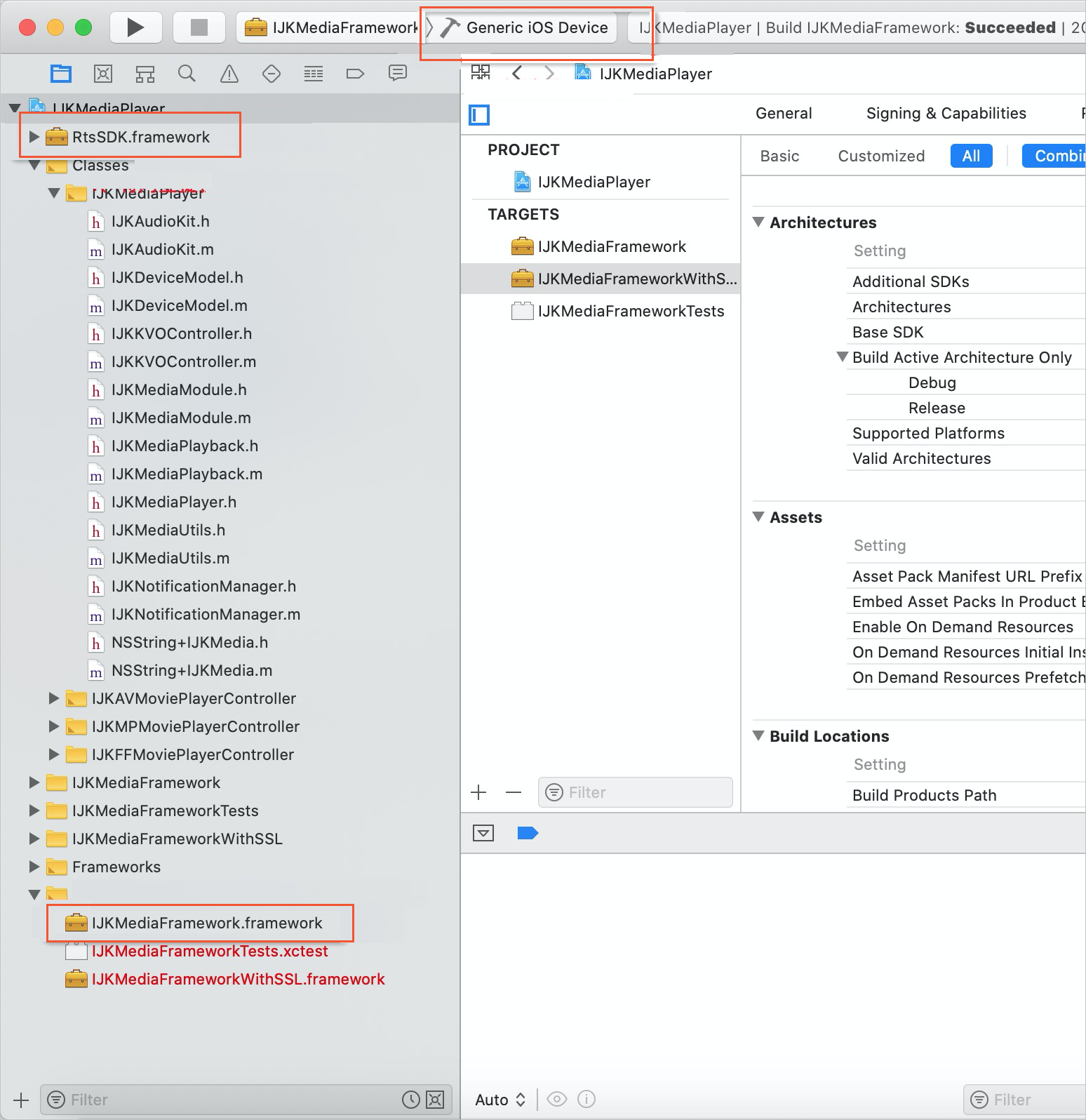

Archive編譯執行IJKMediaPlayer.xcodeproj工程，得到最新的IJKMediaFramework.framework。

ijkplayer增加執行Native RTS SDK的重試方法

修改ff_ffplay.h檔案，增加rts_reload_flag變數的定義。
```
int       rts_reload_flag;
```
修改ff_ffplay.c檔案，在static int audio_open(FFPlayer *opaque, int64_t wanted_channel_layout, int wanted_nb_channels, int wanted_sample_rate, struct AudioParams *audio_hw_params){} 方法後面插入如下方法塊。
```
extern int artc_reload(AVFormatContext *ctx);

void ffp_rts_reload(FFPlayer *ffp){
   if(rts_reload_flag == 0)
   {
      rts_reload_flag = 1;
   }
}
```

修改ff_ffplay.c檔案，在static int read_thread(void *arg){} 方法插入入如下RTS代碼塊。

static int read_thread(void *arg)
{
     ......
#ifdef FFP_MERGE
   if (is->paused != is->last_paused) {
      is->last_paused = is->paused;
      if (is->paused)
         is->read_pause_return = av_read_pause(ic);
       else
          av_read_play(ic);
   }
#endif
   // ***rts代碼塊 begin***
   if(rts_reload_flag){
        rts_reload_flag = 0;
        av_log(ffp, AV_LOG_ERROR, "param  == ffp_rts_reload\n");
        VideoState *is = ffp->is;
        AVFormatContext *ic = is->ic;
        artc_reload(ic);
    }
   // ***rts代碼塊 end***
   ......
}

修改ijkplayer.h檔案，增加ijkmp_rts_reload方法定義。
```
void            ijkmp_rts_reload(IjkMediaPlayer *mp);
```

修改ijkplayer.c檔案，實現ijkmp_rts_reload方法。

void ijkmp_rts_reload(IjkMediaPlayer *mp)
{
    ffp_rts_reload(mp->ffplayer);
}

上層增加rtsReload介面。
- 修改IJKFFMoviePlayerController.h檔案，增加外部調用rtsReload方法聲明。
```
- (void)rtsReload;
```
- 修改IJKFFMoviePlayerController.m檔案，增加外部調用rtsReload方法實現。
```
- (void)rtsReload {
    ijkmp_rts_reload(_mediaPlayer);
}
```
- Archive編譯執行IJKMediaPlayer.xcodeproj工程，得到最新的IJKMediaFramework.framework。

調用監聽RTS訊息回調方法實現直播降級

監聽RTS訊息回調。

[[NSNotificationCenter defaultCenter] addObserver:self
                                         selector:@selector(reviceMsg:)
                                             name:IJKMPMoviePlayerRtsMsgNotification
                                           object:nil];

監聽RTS訊息回調方法中實現直播降級邏輯。

直播降級是將首碼為artc://的播放器url源字串直接修改為rtmp://的首碼或者改為http://xxxx.flv的形式，然後更新播放器UrlSource，並開始播放的策略。

// 直播降級,傳統直播URL，如http://xxx.flv、rtmp://xxx等
- (void)convertArtcToRtmpPlay {
    // 擷取當前的播放url，截取url的首碼
    NSArray *urlSeparated = [self.url componentsSeparatedByString:@"://"];
    NSString *urlPrefix = urlSeparated.firstObject;
    // 判斷url首碼是否是artc，如果是的話就降級為傳統直播
    if ([urlPrefix isEqualToString:@"artc"]) {
        // http://xxx.flv 建議使用
        _url = [[@"http://" stringByAppendingString:urlSeparated.lastObject] stringByAppendingString:@".flv"];
        // rtmp://xxx
        // _url = [@"rtmp://" stringByAppendingString:urlSeparated.lastObject];

            // 停止播放並銷毀播放器
      [_ijkPlayer stop];
      [_ijkPlayer shutdown];
      _ijkPlayer = nil;

      // 重新設定播放源
      _ijkPlayer = [[IJKFFMoviePlayerController alloc] initWithContentURL:[NSURL URLWithString:_url] withOptions:options];
      ......
            // 進行播放
      dispatch_async(dispatch_get_main_queue(), ^{
                [_ijkPlayer prepareToPlay];
                [_ijkPlayer play];
            });
    }
}

需要提前置入RtsSDK的API。

#import <RtsSDK/rts_messages.h>

然後處理播放器事件回調。

-(void)reviceMsg:(NSNotification*)notification{
    NSDictionary *dic = [notification object];
  NSNumber *type = dic[@"type"];
  switch (type.intValue) {
    case E_DNS_FAIL:
    case E_AUTH_FAIL:
    case E_CONN_TIMEOUT:
    case E_SUB_TIMEOUT:
    case E_SUB_NO_STREAM:
    {
      // 直播降級
      [self convertArtcToRtmpPlay];
    }
        break;
    case E_STREAM_BROKEN:
    {
       static BOOL retryStartPlay = YES;
       // 第一次收到RTS媒體逾時先重試播放一次，然後如果再次收到就直接降級播放
       if (retryStartPlay) {
           dispatch_async(dispatch_get_main_queue(), ^{
             [_ijkPlayer rtsReload];
             });
           retryStartPlay = NO;
        } else {
           // 直播降級
           [self convertArtcToRtmpPlay];
        }
     }
      break;
    case E_RECV_STOP_SIGNAL:
            {
          // 停止播放並銷毀播放器
          [_ijkPlayer stop];
        [_ijkPlayer shutdown];
        _ijkPlayer = nil;
      }
      break;
    default:
      break;
  }
}
