本地IDC通過ECR實現負載專線鏈路上雲 - Express Connect

本文為您介紹如何使用兩條物理專線和專線網關ECR，實現本機資料中心IDC通過負載平衡冗餘鏈路接入方式上雲並和雲上Virtual Private Cloud互連。

情境樣本

某企業在華北2（北京）擁有本地IDC，且在同地區已建立轉寄路由器TR及Virtual Private Cloud。現需要通過專線網關ECR功能，使本地IDC中的伺服器通過負載平衡冗餘鏈路接入方式訪問雲上服務。正常情況下兩條鏈路會同時轉寄流量，當BFD探測到某條鏈路不可達時，流量將被切換至另一條鏈路，確保業務不受影響。

具體步驟如下：

部署物理專線：部署兩條物理專線，分別串連本地IDC的不同CPE裝置和VBR，兩條專線形成負載平衡冗餘鏈路。
建立邊界路由器VBR：在華北2（北京）建立兩個VBR（VBR1、VBR2），作為本地IDC與VPC間的私人網路橋樑。
建立專線網關ECR：建立ECR作為本地IDC與雲上VPC的轉寄服務元件。
綁定VBR和TR至ECR：將VBR1、VBR2及轉寄路由器TR綁定至ECR，建立物理專線與雲資源的邏輯關聯。
配置BGP並開啟BFD：配置本地IDC與VBR間的BGP動態路由，並啟用BFD功能，實現路由快速收斂及鏈路故障自動切換。

前提條件

已在華北2（北京）地區建立Virtual Private Cloud，且該VPC中的ECS部署了相關業務。
已在華北2（北京）地區建立轉寄路由器TR，且為該轉寄路由器TR建立VPC串連。
確保VPC中ECS綁定的安全性群組配置的規則，允許本地IDC的流量訪問。具體參見添加安全性群組規則。

操作步驟

步驟一：申請物理連接埠

本文使用高可靠模式的強大容災能力申請連接埠，申請後系統將建立2個物理連接埠執行個體。

步驟二：建立邊界路由器VBR

登入Express Connect管理主控台，在頂部功能表列選擇華北2（北京）地區。
在物理連接埠頁面，單擊目標物理連接埠執行個體，在詳情頁單擊建立邊界路由器，建立VBR1。

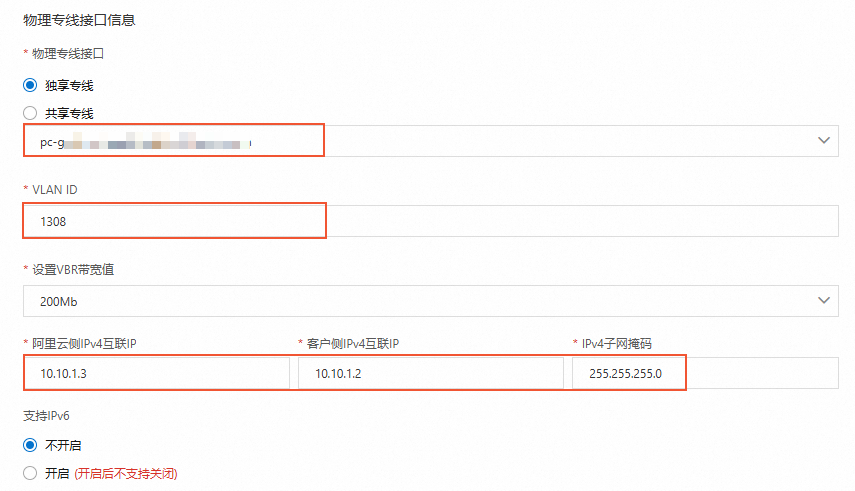

在建立邊界路由器面板，選擇帳號類型為當前帳號，配置以下關鍵參數，單擊確定。

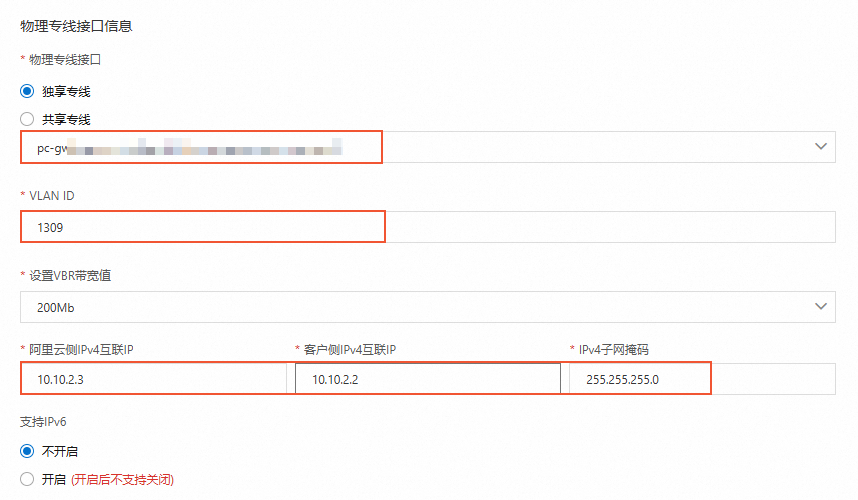

重複上述步驟，建立邊界路由器VBR2，單擊確定。

步驟三：建立並綁定專線網關ECR至TR和VBR

建立專線網關ECR
1. 在左側導覽列，單擊專線網關，然後單擊建立專線網關。
2. 在對話方塊中輸入ASN為64512，其餘參數保持預設值，勾選計費規則，單擊確定。
綁定專線網關ECR至VBR
1. 單擊目標ECR執行個體ID，在VBR頁簽單擊添加VBR。
2. 在彈出的對話方塊配置以下參數，單擊確定。
  - 資源歸屬：選擇同帳號。
  - 地區：華北2（北京）。
  - 網路執行個體：選擇已建立的VBR1執行個體。
3. 重複以上步驟綁定專線網關ECR至VBR2。
綁定專線網關ECR至TR
1. 單擊目標ECR執行個體ID，然後單擊TR頁簽。
2. 單擊關聯轉寄路由器，在對話方塊中配置以下參數（未列出參數保持預設值），單擊確定。
  - CEN ID：選擇已建立的雲企業網執行個體。
  - 地區：華北2（北京）。
  - 轉寄路由器：選擇已建立的轉寄路由器執行個體。

步驟四：配置BGP並開啟BFD

您需要為本地網關裝置和VBR配置BGP鄰居關係。當兩者的BGP鄰居狀態均為已建立時，表示BGP會話成功建立，可以開始交換路由資訊。

鄰居關係建立後，本地IDC即可通過BGP自動學習到雲上路由。在本地網關裝置側宣告本地IDC網段，使VBR自動學習到本地IDC的路由。完成上述配置，本地IDC的伺服器即可訪問雲上資源。

在VBR側配置BGP路由

登入Express Connect管理主控台為VBR1配置BGP路由。
在左側導覽列單擊邊界路由器VBR，找到目標VBR1執行個體ID，進入詳情頁配置BGP路由：
1. 單擊建立BGP組，配置如下參數，單擊確定。
  - Peer AS號：輸入本地IDC側網路的AS號6***3。
  - 本端AS號：輸入阿里雲側AS號64512（VBR的BGP ASN繼承ECR的ASN）。
2. 單擊建立BGP鄰居，配置如下參數，並勾選啟用BFD，單擊確定。
  - BGP組：選擇已建立的BGP組。
  - BGP鄰居IP：輸入BGP鄰居的IP地址。本文輸入CPE1串連物理專線的介面的IP地址10.10.1.5。
重複以上步驟為VBR2配置BGP路由。

在IDC側配置BGP路由

IDC發布至VPC的BGP路由

本文兩個VBR為同地區且均使用BGP路由，因此兩條鏈路路由預設為負載平衡鏈路。

同地區VBR使用相同的路由方式，在本地IDC向兩個VBR傳播的路由屬性一致的情況下，兩個VBR執行個體接收到的本地IDC路由會自動形成負載平衡鏈路。如果您本地IDC向兩個VBR傳播的路由屬性不一致，請確保一致。例如如果CPE1和CPE2向VBR傳播路由的AS-Path不一致，您可以通過以下方式確保路由的AS-Path一致。

說明

不同廠商的不同裝置配置命令會有所不同，本文僅列出配置關鍵參數，具體配置命令請諮詢裝置廠商，根據實際進行配置。

配置	CPE1	CPE2
Vlan Tag	1308	1309
Network	192.168.0.0/16	192.168.0.0/16
BGP ASN	6***3	6***4
Interface IP	10.10.1.5	10.10.2.5
AS-Path	A	A

VPC發布至IDC的BGP路由

CPE1和CPE2會通過BGP同時學習到VPC的路由，請確保路由優先順序一致，本地IDC可以同時通過CPE1和CPE2（負載平衡鏈路）訪問雲上資源。

步驟五：驗證測試

網路連通性測試。

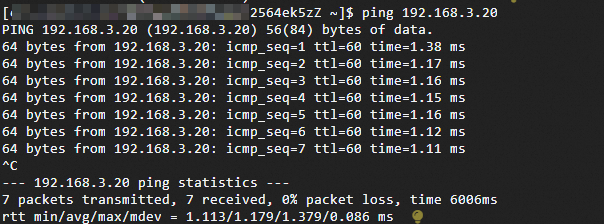

登入VPC執行個體下的ECS執行個體，執行ping <本地IDC用戶端的IP地址>命令，嘗試訪問本地IDC中的用戶端。
收到如下響應報文，表示本地IDC和VPC執行個體之間的網路已連通。
執行traceroute命令查看兩條物理專線是否實現負載接入。如果未安裝traceroute，以CentOS系統為例可以參考執行sudo yum install traceroute安裝。
- VPC到IDC方向

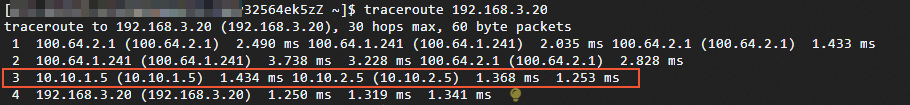

  登入VPC下的ECS執行個體，執行traceroute <本地IDC用戶端的IP地址>命令，收到如下響應報文表示VPC到IDC方向流量已實現負載接入。
- IDC到VPC方向

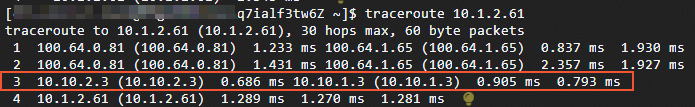

  登入本地IDC下的用戶端，執行traceroute <VPC下的ECS執行個體IP>命令，收到如下響應報文表示IDC到VPC方向流量已實現負載接入。
類比VBR1鏈路故障。本文通過故障演練功能類比斷開主鏈路VBR1，測試流量是否切換至備鏈路。
再次執行traceroute命令測試流量是否會被切換到VBR2鏈路。
- VPC到IDC方向

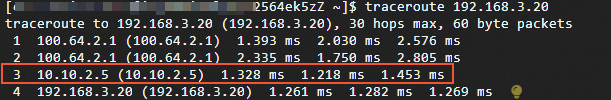

  登入VPC下的ECS執行個體，執行traceroute <本地IDC用戶端的IP地址>命令，收到如下響應報文表示VPC到IDC方向流量已被切換到VBR2。
- IDC到VPC方向

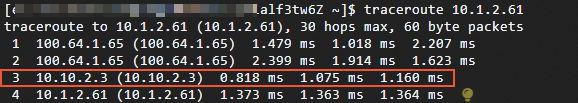

  登入本地IDC下的用戶端，執行traceroute <VPC下的ECS執行個體IP>命令，收到如下響應報文表示IDC到VPC方向流量已被切換到VBR2。
