網路延遲演練

網路延遲直接影響應用程式和服務的響應速度，過高的網路延遲會影響使用者的使用體驗。網路流量增大、線路不穩定等情況都會增加網路延遲。通過此演練情境驗證系統在網路延遲時的警示和恢複情況。

使用限制

該演練情境需要使用tc（Traffic Control）工具及其依賴的核心netem組件。

如系統缺少tc工具，請執行sudo yum install -y iproute-tc或sudo apt-get install -y iproute2安裝，或者執行外掛程式時指定相關參數自動安裝。
如系統核心缺少netem組件，如CentOS，可執行sudo yum install kernel-modules-extra安裝軟體包並重啟。

警告
注意安裝kernel-modules-extra會修改核心版本，請謹慎操作，建議使用其他動作系統的ECS進行演練。

實現原理

本方案使用雲助手外掛程式ACS-ECS-NetDelay，使用tc（Traffic Control）工具和netem組件對網卡增加特定規則，實現對Linux核心流量控制。該外掛程式可實現對全域IP或僅針對單個IP進行限制，其中雲助手網段100.100.0.0/16不會受到影響。

使用指南

演練準備

請確保您的ECS執行個體已安裝雲助手Agent，並且雲助手狀態為正常。具體操作，請參見查看雲助手狀態及異常狀態處理。

故障注入

登入ECS執行個體。

具體操作，請參見使用Workbench登入Linux執行個體。
使用具有sudo存取權限的使用者，運行雲助手外掛程式ACS-ECS-NetDelay。
```
sudo acs-plugin-manager --exec --plugin ACS-ECS-NetDelay --params inject,dev=eth0,[time=paramA],[jitter=paramB],[target-ip=paramC],[replace=paramD],[duration=paramE],[install-tc=paramF]
```
[]內為可選故障注入參數，參數說明：
- dev（必填）：需要注入的網卡，如eth0，可執行ifconfig查看當前系統的網卡。
- time（可選）：延遲時間，單位為ms，預設100。
- jitter（可選）：抖動範圍，單位為ms，預設10。
- target-ip（可選）：預期產生影響的目標IP，預設為空白，表示對所有IP增加延遲，如指定目標IP，則只有該IP會受到影響。
- replace（可選）：如網卡已有設定的tc規則，注入時會產生衝突導致失敗。如確定對原有規則進行覆蓋，可指定值為true。
- duration（可選）：期間，單位為s，預設為300。
- install-tc（可選）：如系統缺少tc工具，可指定該參數為true自動安裝，預設false。
顯示如下所示時，說明雲助手外掛程式ACS-ECS-NetDelay執行成功。
```
Will add a 100ms delay and a 10ms jitter to dev: eth0
Done
```
通過ping目標網路，查看故障注入是否成功。

故障恢複

方法一：等待逾時自動回復。

方法二：執行故障恢複命令。

sudo acs-plugin-manager --exec --plugin ACS-ECS-NetDelay --params recover

演練案例

類比業務訪問目標網路。

ping www.taobao.com

本樣本以訪問www.taobao.com為例進行說明，返回樣本如下：

[ecs-user@iZ0j...         ~]$ ping www.taobao.com
PING www.taobao.com.danuoyi.tbcache.com (xxx) 56(84) bytes of data.
64 bytes from xxx: icmp_seq=1 ttl=53 time=11.9 ms
64 bytes from xxx: icmp_seq=2 ttl=53 time=11.10 ms
64 bytes from xxx: icmp_seq=3 ttl=53 time=11.8 ms
64 bytes from xxx: icmp_seq=4 ttl=53 time=11.9 ms
64 bytes from xxx: icmp_seq=5 ttl=53 time=12.0 ms
64 bytes from xxx: icmp_seq=6 ttl=53 time=11.9 ms
64 bytes from xxx: icmp_seq=7 ttl=53 time=12.4 ms
64 bytes from xxx: icmp_seq=8 ttl=53 time=13.1 ms
64 bytes from xxx: icmp_seq=9 ttl=53 time=11.8 ms
64 bytes from xxx: icmp_seq=10 ttl=53 time=11.9 ms

執行故障注入。

sudo acs-plugin-manager --exec --plugin ACS-ECS-NetDelay --params inject,dev=eth0,time=1000,jitter=30,duration=120

對目標IP，增加1000ms延遲，抖動30ms。

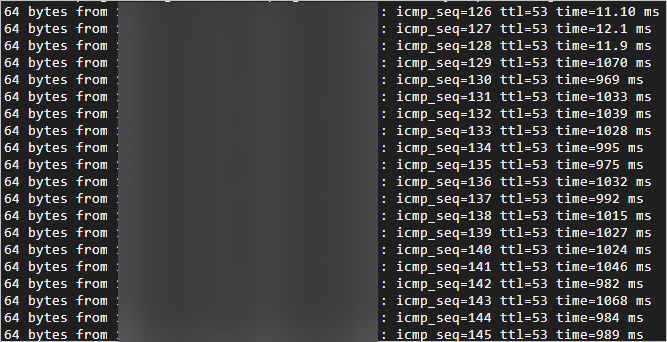

查看注入效果。

查看網路延遲情況，ping命令在注入後延遲增加1000ms，產生的延遲在1000±30ms範圍內。

64 bytes from xxx: icmp_seq=126 ttl=53 time=11.10 ms
64 bytes from xxx: icmp_seq=127 ttl=53 time=12.1 ms
64 bytes from xxx: icmp_seq=128 ttl=53 time=11.9 ms
64 bytes from xxx: icmp_seq=129 ttl=53 time=1070 ms
64 bytes from xxx: icmp_seq=130 ttl=53 time=969 ms
64 bytes from xxx: icmp_seq=131 ttl=53 time=1033 ms
64 bytes from xxx: icmp_seq=132 ttl=53 time=1039 ms
64 bytes from xxx: icmp_seq=133 ttl=53 time=1028 ms
64 bytes from xxx: icmp_seq=134 ttl=53 time=995 ms
64 bytes from xxx: icmp_seq=135 ttl=53 time=975 ms
64 bytes from xxx: icmp_seq=136 ttl=53 time=1032 ms
64 bytes from xxx: icmp_seq=137 ttl=53 time=992 ms
64 bytes from xxx: icmp_seq=138 ttl=53 time=1015 ms
64 bytes from xxx: icmp_seq=139 ttl=53 time=1027 ms
64 bytes from xxx: icmp_seq=140 ttl=53 time=1024 ms
64 bytes from xxx: icmp_seq=141 ttl=53 time=1046 ms
64 bytes from xxx: icmp_seq=142 ttl=53 time=982 ms
64 bytes from xxx: icmp_seq=143 ttl=53 time=1068 ms
64 bytes from xxx: icmp_seq=144 ttl=53 time=984 ms
64 bytes from xxx: icmp_seq=145 ttl=53 time=989 ms

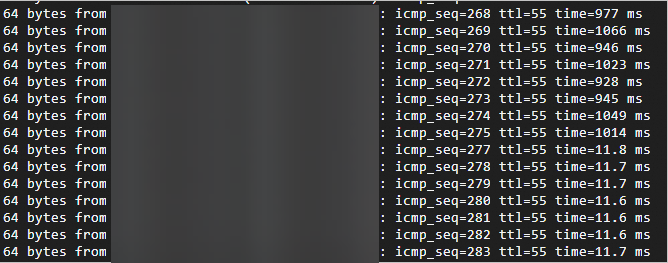

等待故障恢複。

注入逾時後，延遲降低回原有水平，網路恢複。

64 bytes from xxx                          : icmp_seq=268 ttl=55 time=977 ms
64 bytes from xxx                          : icmp_seq=269 ttl=55 time=1066 ms
64 bytes from xxx                          : icmp_seq=270 ttl=55 time=946 ms
64 bytes from xxx                          : icmp_seq=271 ttl=55 time=1023 ms
64 bytes from xxx                          : icmp_seq=272 ttl=55 time=928 ms
64 bytes from xxx                          : icmp_seq=273 ttl=55 time=945 ms
64 bytes from xxx                          : icmp_seq=274 ttl=55 time=1049 ms
64 bytes from xxx                          : icmp_seq=275 ttl=55 time=1014 ms
64 bytes from xxx                          : icmp_seq=276 ttl=55 time=11.8 ms
64 bytes from xxx                          : icmp_seq=277 ttl=55 time=11.8 ms
64 bytes from xxx                          : icmp_seq=278 ttl=55 time=11.7 ms
64 bytes from xxx                          : icmp_seq=279 ttl=55 time=11.7 ms
64 bytes from xxx                          : icmp_seq=280 ttl=55 time=11.6 ms
64 bytes from xxx                          : icmp_seq=281 ttl=55 time=11.6 ms
64 bytes from xxx                          : icmp_seq=282 ttl=55 time=11.6 ms
64 bytes from xxx                          : icmp_seq=283 ttl=55 time=11.7 ms
