依託接入WAF後的網站業務詳細日誌,WAF提供資料大屏服務,通過將資料轉化為直觀的可視化大屏,對您網站的即時攻防態勢進行監控和警示,為您提供可視化、透明化的資料分析和決策能力,讓安全攻防一目瞭然。
功能說明
目前,WAF資料大屏開放以下兩塊可視化大屏供您選擇:
说明 更多WAF資料大屏即將開放,敬請期待。
说明 由於大屏的特殊性,目前僅支援穀歌Chrome瀏覽器56及以上版本。

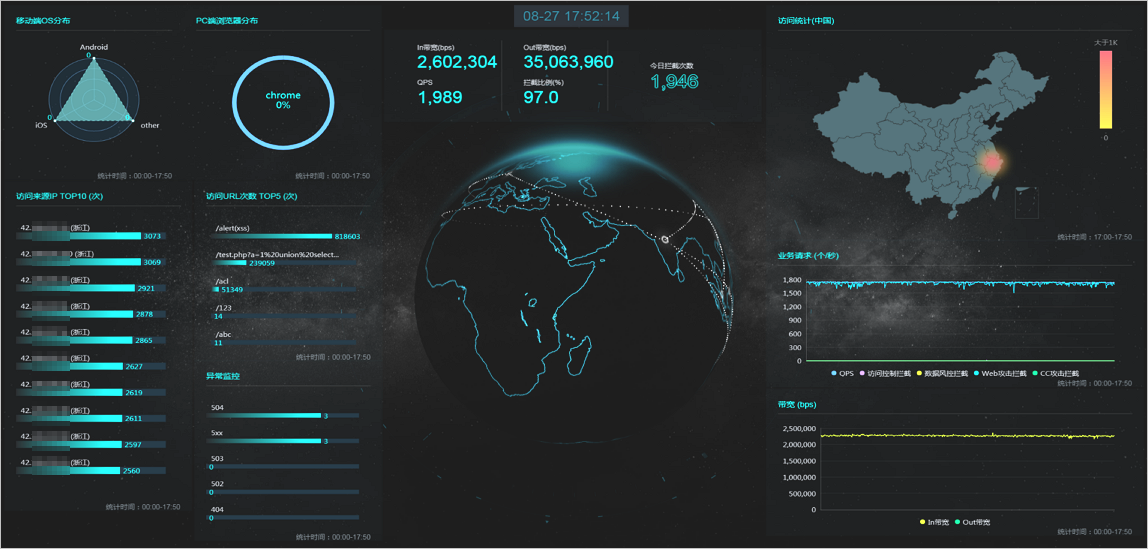

WAF即時攻防態勢大屏
WAF即時攻防態勢大屏以秒級資料維度即時更新,展示所有已接入WAF防護的網站業務當日的業務訪問情況及整體攔截情況,集中體現業務啟動並執行穩定性及網路品質。
其中,WAF即時攻防態勢大屏正中間的地球上白色的點和閃爍的虛線代表WAF機房。
说明 資料統計範圍為當日零點至當前時分。
展示項 | 描述 |
---|---|
In頻寬 | 入方向業務頻寬流量(單位:bps)。 |
Out頻寬 | 出方向業務頻寬流量(單位:bps)。 |
QPS | 當前業務訪問量(單位:QPS)。 |
攔截比例 | WAF攔截次數佔總訪問請求量的百分比值。 |
今日攔截次數 | WAF攔截的惡意請求次數。 |
移動端OS分布 | 移動端訪問請求來源OS分布情況。 |
PC端瀏覽器分布 | PC端訪問請求來源瀏覽器分布情況。 |
訪問來源IP TOP10 | 訪問次數排名前十的訪問來源IP及其訪問次數。 |
訪問URL次數 TOP5 | 訪問次數排名前五的被訪問URL。 |
異常監控 | 訪問請求返回的異常HTTP響應狀態代碼及其出現次數。 |
訪問統計(中國) | 訪問統計熱點圖,展示近一小時內訪問請求來源的熱力分布情況。 |
業務請求 | 訪問請求QPS趨勢圖。同時,圖中展示WAF所攔截的請求次數趨勢,包括存取控制攔截、Alibaba Antifraud Service攔截、Web攻擊攔截、CC攻擊攔截。 |
頻寬 | 入方向頻寬與出方向頻寬趨勢圖。 |

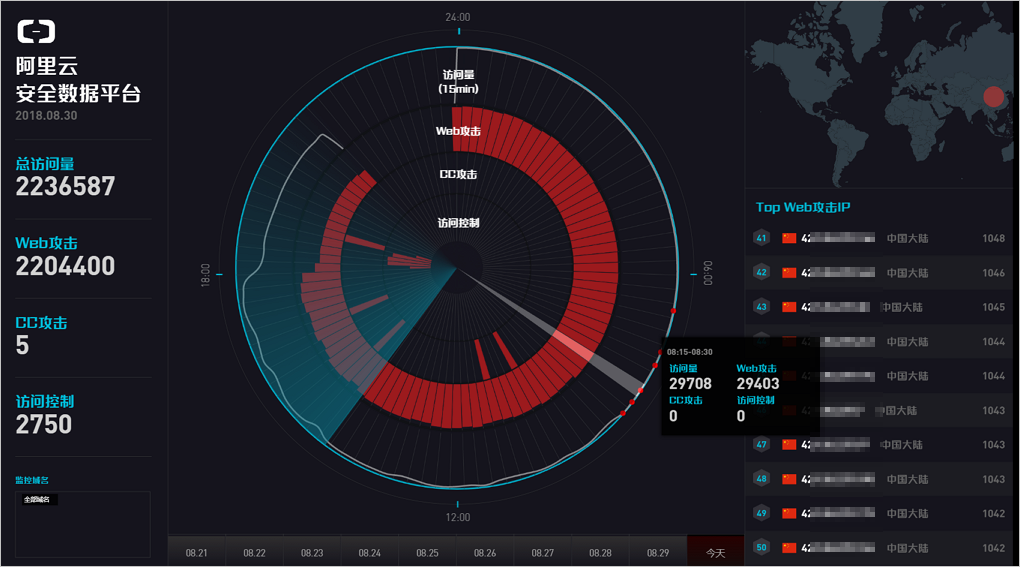

WAF安全資料平台大屏
WAF安全資料平台大屏,展示Web攻擊、CC攻擊、存取控制攔截等安全資料資訊。
说明 單擊大屏左下角的監控網域名稱地區,您可以選擇需要展示安全資料的網域名稱,您也可以選擇。監控所有網域名稱
展示項 | 描述 |
---|---|
總訪問量 | 所選擇網域名稱的當日總訪問量。 |
Web攻擊 | 所選擇網域名稱當日WAF所攔截的Web攻擊次數。 |
CC攻擊 | 所選擇網域名稱當日WAF所攔截的Web攻擊次數。 |
存取控制 | 所選擇網域名稱當日WAF的精準存取控制規則的攔截次數。 |
Top Web攻擊IP | 展示TOP攻擊來源IP、所屬地區及攻擊次數。同時,將滑鼠移至該TOP攻擊來源IP可查看Web攻擊類型及該IP的屬性。 |
地區熱力圖 | 右上方的地區熱力圖展示攻擊來源所屬地區的熱力分布情況。 |

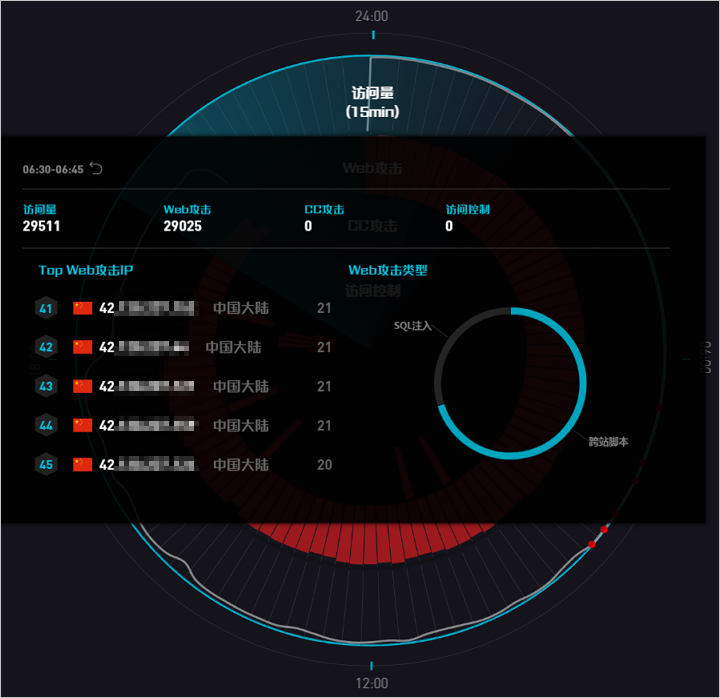

WAF安全資料平台大屏正中間的雷達圖以每15分鐘作為區間展示該時間段內的訪問QPS、Web攻擊攔截、CC攻擊攔截、存取控制攔截情況。同時,選擇雷達圖中的時間段,單擊懸浮視窗將展示該時間段內的詳細安全資料資訊。
说明 單擊大屏最下方的日期可選擇展示指定日期的安全資料。
展示項 | 描述 |
---|---|
訪問量 | 業務訪問量(單位:QPS)。 |
Web攻擊 | WAF所攔截的Web攻擊次數。 |
CC攻擊 | WAF所攔截的Web攻擊次數。 |
存取控制 | WAF的精準存取控制規則的攔截次數。 |
Top Web攻擊IP | 展示TOP攻擊來源IP、所屬地區及攻擊次數。同時,將滑鼠移至該TOP攻擊來源IP可查看Web攻擊類型及該IP的屬性。 |
Web攻擊類型 | 所攔截的Web攻擊類型分布情況。 |
Top攻擊地區 | TOP5攻擊來源地區。 |
Top命中規則 | 命中觸發次數TOP5的WAF防護規則。 |
開通大屏
參考以下操作步驟,開通資料大屏:
- 登入雲盾Web Application Firewall管理主控台。
- 定位到立刻購買。
说明 如果WAF執行個體的地區為海外,您必須升級到企業版或旗艦版,才能開通資料大屏服務。
頁面,選擇您的WAF執行個體所屬地區,單擊
- 在WAF執行個體配置變更頁面的可視化大屏服務配置項,選擇單屏服務或多屏服務。
選項 描述 定價 單屏服務 僅支援選擇開通一塊資料大屏。 1,000 元/月 多屏服務 支援開通所有WAF提供的資料大屏。 2,000 元/月 说明 資料大屏服務將沿用您當前WAF執行個體的到期時間,系統將根據您選擇的服務和當前WAF執行個體的到期時間,自動計算您所需支付的款項金額。開通資料大屏服務後,暫不支援僅續約WAF執行個體,您必須同時續約已開通的資料大屏服務。 - 勾選《Web Application Firewall(包月)服務合約》,單擊去支付完成付款。
- 在資料大屏頁面,單擊您想要展示的大屏即可享受WAF資料大屏服務。
说明 如果您購買的是單屏服務,選擇您想要開通的大屏,單擊立刻開通並確認。
