DataWorks：同步資料

設計商務程序

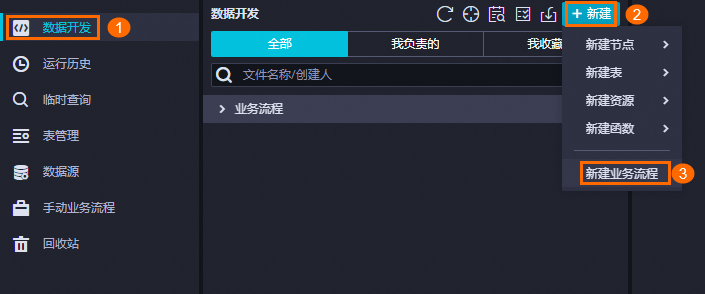

1. 建立商務程序。

   資料開發需基於商務程序使用對應的開發組件進行具體開發操作。在建立節點之前，您需要先建立商務程序。具體操作方法可參見建立商務程序。

   該商務程序的命名為：使用者Portrait analysis_StarRocks。

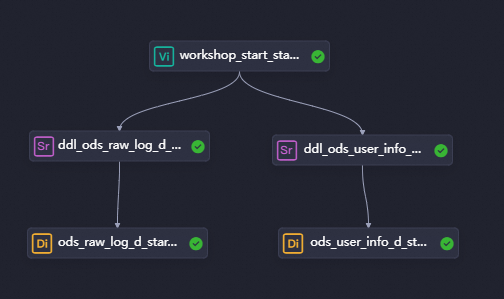

2. 設計商務程序

   商務程序建立完成後，將自動延伸該商務程序畫布。請根據商務程序設計，在商務程序畫布中單擊建立節點，通過將節點群組件拖拽至商務程序畫布，並通過拉線設定節點上下遊依賴的方式，設計資料同步階段的商務程序。



3. 在本教程中，由於虛擬節點和同步節點之間並無血緣關係，因此我們通過商務程序拉線的方式來設定節點的依賴關係。有關更多依賴關係設定方式的詳細資料，詳情請參見調度依賴配置指引。以下為各個節點的類型、命名以及作用的介紹。

   節點分類	節點類型	節點命名 （以最終產出表命名）	節點作用
   通用	虛擬節點	workshop_start_starrocks	用於統籌管理整個使用者Portrait analysis商務程序，例如商務程序起調時間。當空間商務程序較複雜時，可使資料流轉路徑更清晰。該節點為空白跑任務，無須編輯代碼。
   資料庫	StarRocks	ddl_ods_user_info_d_starrocks	同步任務前建立，用於接收源端MySQL儲存的使用者基本資料資料的StarRocks表ods_user_info_d_starrocks。
   資料庫	StarRocks	ddl_ods_raw_log_d_starrocks	同步任務前建立，用於接收源端OSS儲存的使用者網站訪問記錄的StarRocks表ods_raw_log_d_starrocks。
   Data Integration	離線同步	ods_user_info_d_starrocks	用於將儲存於MySQL的使用者基本資料資料同步至StarRocks表ods_user_info_d_starrocks。
   Data Integration	離線同步	ods_raw_log_d_starrocks	用於將儲存於OSS的使用者網站訪問記錄同步至StarRocks表ods_raw_log_d_starrocks。

配置調度邏輯

本案例通過虛擬節點workshop_start_starrocks控制整個商務程序每天00:30調度執行，以下為虛擬節點關鍵調度配置，其他節點調度無須變更，實現邏輯詳情請參見：情境：如何配置商務程序定時時間。其他調度配置相關說明，請參見：任務調度屬性配置概述。

建立目標StarRocks表

在進行同步操作之前，需要提前建立目標StarRocks表，以便儲存後續同步過來的未經處理資料。

本案例Starrocks表基於源端表結構產生，具體請參見章節目標。在商務程序面板，雙擊資料庫ddl_ods_user_info_d_starrocks節點和資料庫ddl_ods_raw_log_d_starrocks節點，進入節點編輯頁，分別填入對應的StarRocks建表命令，並單擊儲存。

• ddl_ods_user_info_d_starrocks

  CREATE TABLE IF NOT EXISTS ods_user_info_d_starrocks (
      uid STRING COMMENT '使用者ID',
      gender STRING COMMENT '性別',
      age_range STRING COMMENT '年齡段',
      zodiac STRING COMMENT '星座',
      dt STRING not null COMMENT '時間'
  )
  DUPLICATE KEY(uid)
  COMMENT '使用者行為分析案例-使用者基本資料表'
  PARTITION BY(dt)
  PROPERTIES("replication_num" = "1");

• ddl_ods_raw_info_d_starrocks

  CREATE TABLE IF NOT EXISTS ods_raw_log_d_starrocks (
      col STRING COMMENT '日誌',
      dt DATE  not null COMMENT '時間'
  ) DUPLICATE KEY(col)
  COMMENT '使用者行為分析案例-網站訪問日誌未經處理資料表'
  PARTITION BY(dt)
  PROPERTIES ("replication_num" = "1");

配置使用者資料同步鏈路

在商務程序面板，雙擊離線同步ods_user_info_d_starrocks節點，進入ods_user_info_d_starrocks節點的配置面板，完成使用者基本資料資料從案例提供的MySQL表ods_user_info_d同步至StarRocks表ods_user_info_d_starrocks的同步鏈路配置操作。

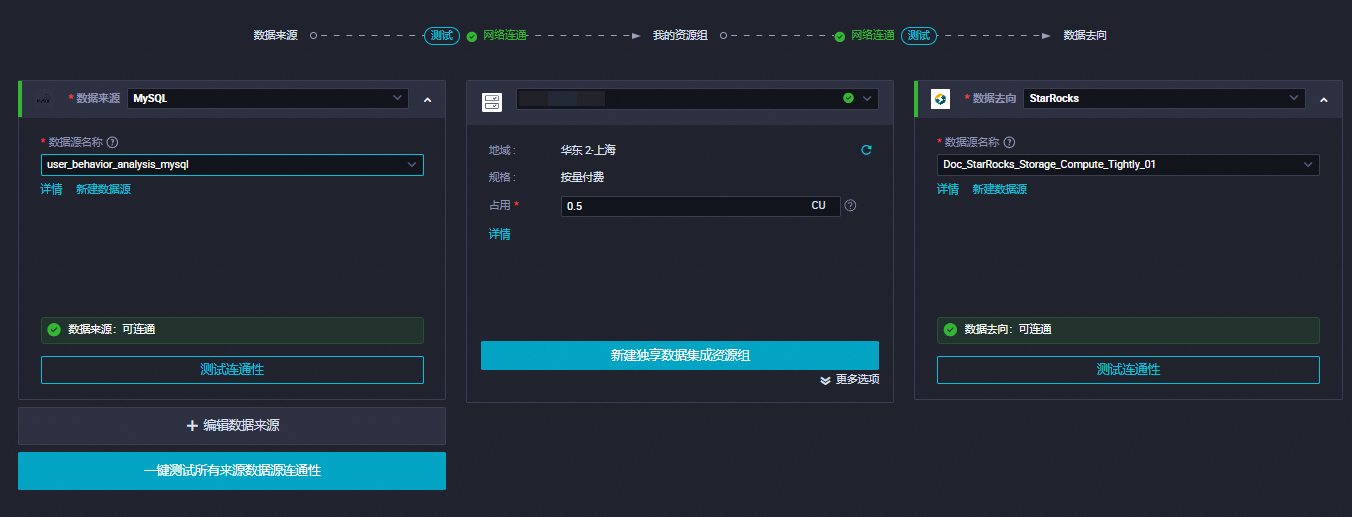

1. 網路與資源配置。

   在配置好資料來源、我的資源群組、資料去向後，單擊下一步，根據頁面提示完成連通性測試。詳細配置如下。

   配置項	配置內容
   資料來源	資料來源：MySQL 資料來源名稱：user_behavior_analysis_mysql
   我的資源群組	選擇在準備環境階段建立的Serverless資源群組。
   資料去向	資料去向：StarRocks 資料來源名稱：Doc_StarRocks_Storage_Compute_Tightly_01



2. 配置任務。

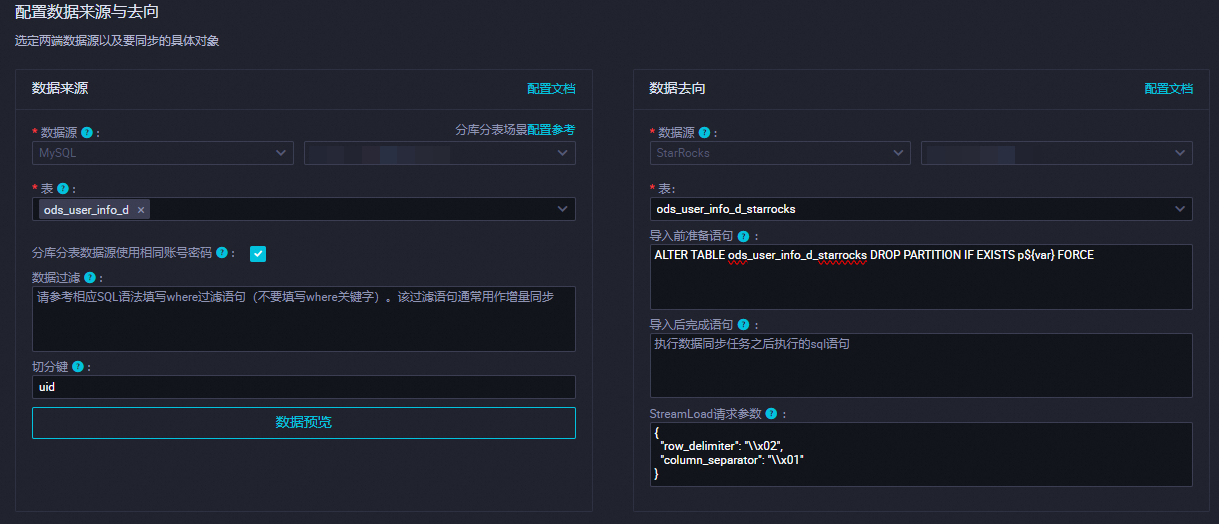

   • 配置資料來源與去向。

     模組	配置項	配置內容
     資料來源	表	選擇MySQL表ods_user_info_d。
     	切分鍵	建議使用主鍵或有索引的列作為切分鍵，僅支援類型為整型的欄位。 此處配置切分鍵為uid欄位。
     資料去向	表	選擇StarRocks表ods_user_info_d_starrocks。
     	匯入前準備語句	本案例按dt欄位動態分區，為避免節點重跑資料重複寫入，通過以下SQL語句實現每次同步前刪除已有目標資料分割。 ALTER TABLE ods_user_info_d_starrocks DROP PARTITION IF EXISTS p${var} FORCE其中${var}為參數，後續在調度設定階段為其賦值調度參數，以實現調度情境下的動態入參，詳情請參見調度設定。
     	StreamLoad請求參數	StreamLoad 的請求參數，需為JSON格式。 { "row_delimiter": "\\x02", "column_separator": "\\x01" }

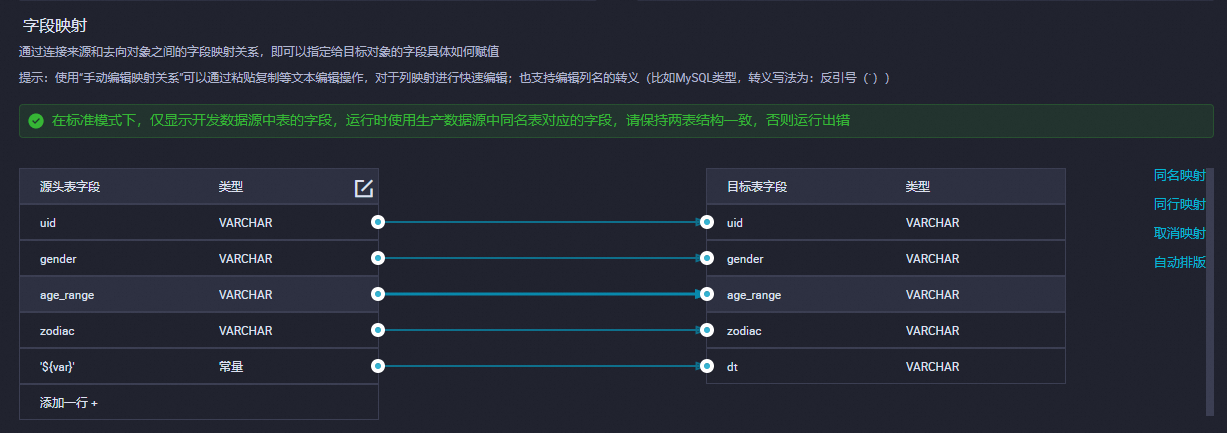

   • 欄位對應。

     通過欄位對應關係確定源端欄位與目標端欄位的寫入關係，並通過變數賦值調度參數的方式，實現動態為StarRocks分區欄位賦值，即每日資料寫入StarRocks對應業務分區。

     單擊同名映射，源端MySQL欄位將自動對應目標表同名欄位，即源端欄位資料將預設寫入與源端欄位同名的目標端欄位。

     單擊添加一行，輸入'${var}'，並手動設定該欄位與StarRocks的dt欄位進行映射。



   • 調度配置。

     配置頁面單擊右側調度配置，可進入調度配置面板配置調度與節點資訊，詳情可參見節點調度配置。以下為配置的內容。

     配置項	配置內容	圖示

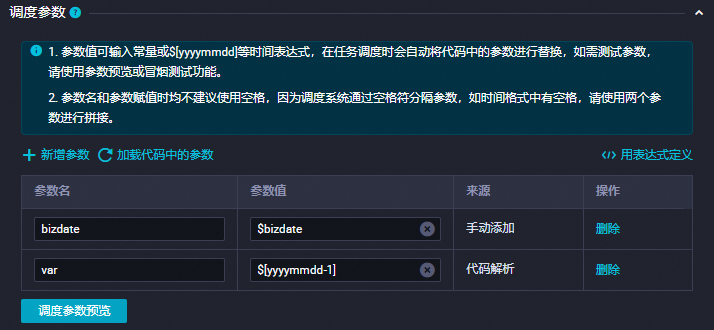

     調度參數	在調度參數項中單擊新增參數，添加： 參數名：var 參數值：$[yyyymmdd-1]

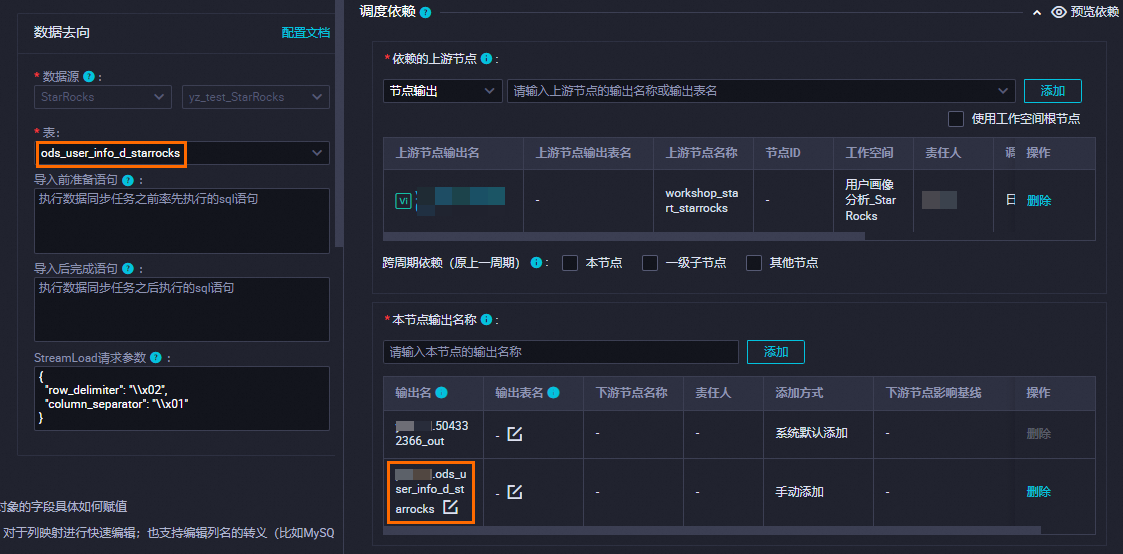

     調度依賴	在調度依賴確認產出表已作為本節點輸出。 格式為worksspacename.tablename

配置使用者日誌同步鏈路

在商務程序面板，雙擊離線同步ods_raw_log_d_starrocks節點，進入ods_raw_log_d_starrocks節點的配置面板，完成使用者網站訪問資訊資料從平台提供的公用資料來源HttpFile檔案user_log.txt同步到StarRocks表ods_raw_log_d_starrocks的同步鏈路配置操作。

1. 網路與資源配置。

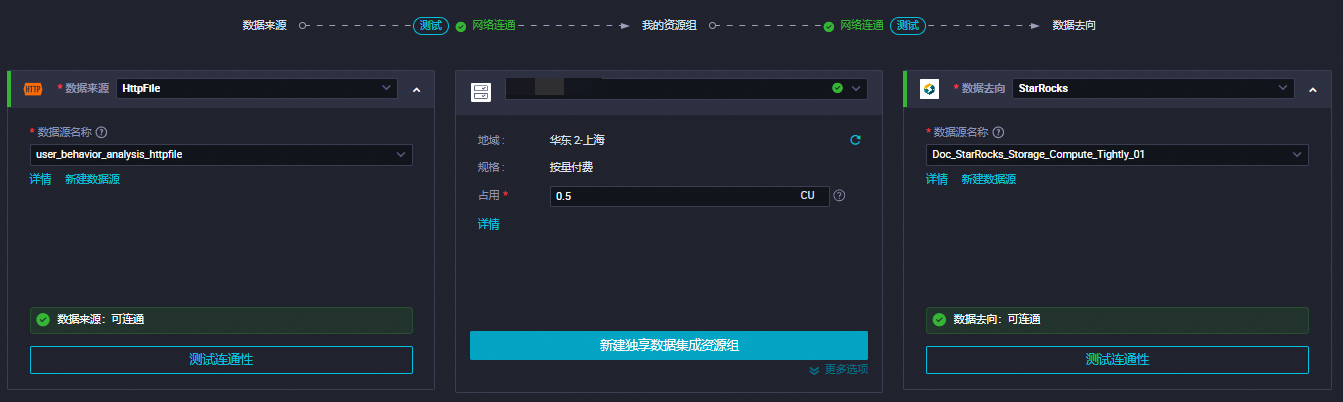

   在配置好資料來源、我的資源群組和資料去向後，請單擊下一步，根據頁面提示完成連通性測試。詳細配置如下。

   配置項	配置內容
   資料來源	資料來源：HttpFile 資料來源名稱：user_behavior_analysis_HttpFile
   我的資源群組	選擇在準備環境階段購買的Serverless資源群組。
   資料去向	資料去向：StarRocks 資料來源名稱：Doc_StarRocks_Storage_Compute_Tightly_01



2. 任務配置。

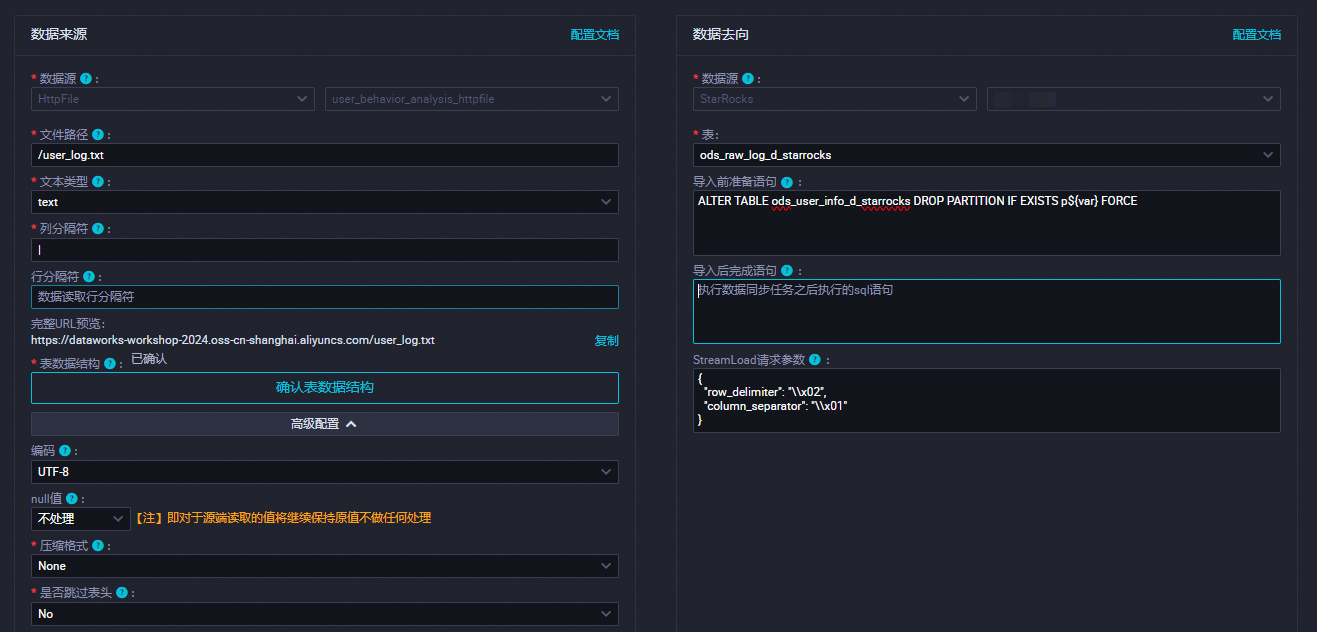

   • 配置資料來源與去向

     模組	配置項	配置內容
     資料來源	檔案路徑	/user_log.txt
     	檔案類型	text
     	資料行分隔符號	|
     	進階設定 > 是否跳過表頭	No
     	完成以上資料來源配置後，單擊確認表資料結構。
     資料去向	表	ods_raw_log_d_starrocks
     	匯入前準備語句	本案例按dt欄位動態分區，為避免節點重跑資料重複寫入，通過以下SQL語句實現每次同步前刪除已有目標資料分割。 ALTER TABLE ods_user_info_d_starrocks DROP PARTITION IF EXISTS p${var} FORCE 其中${var}為變數參數，後續在調度設定階段為其賦值調度參數，以實現調度情境下的動態入參。
     	StreamLoad請求參數	{ "row_delimiter": "\\x02", "column_separator": "\\x01" }



   • 欄位對應。

     單擊節點頁面工具列，將任務配置方式從嚮導模式轉換為指令碼模式，完成HttpFile資料來源的欄位對應與StarRocks動態分區欄位dt的動態賦值。

     來源HttpFile端Column配置新增：

      {
                "type": "STRING",
               "value": "${var}"
             }

   • ods_raw_log_d_starrocks節點完整指令碼樣本：

     {
         "type": "job",
         "version": "2.0",
         "steps": [
             {
                 "stepType": "httpfile",
                 "parameter": {
                     "fileName": "/user_log.txt",
                     "nullFormat": "",
                     "compress": "",
                     "requestMethod": "GET",
                     "connectTimeoutSeconds": 60,
                     "column": [
                         {
                             "index": 0,
                             "type": "STRING"
                         },
                         {
                             "type": "STRING",
                             "value": "${var}"
                         }
                     ],
                     "skipHeader": "false",
                     "encoding": "UTF-8",
                     "fieldDelimiter": "|",
                     "fieldDelimiterOrigin": "|",
                     "socketTimeoutSeconds": 3600,
                     "envType": 0,
                     "datasource": "user_behavior_analysis",
                     "bufferByteSizeInKB": 1024,
                     "fileFormat": "text"
                 },
                 "name": "Reader",
                 "category": "reader"
             },
             {
                 "stepType": "starrocks",
                 "parameter": {
                     "loadProps": {
                         "row_delimiter": "\\x02",
                         "column_separator": "\\x01"
                     },
                     "envType": 0,
                     "datasource": "Doc_StarRocks_Storage_Compute_Tightly_01",
                     "column": [
                         "col",
                         "dt"
                     ],
                     "tableComment": "",
                     "table": "ods_raw_log_d_starrocks",
                     "preSql": "ALTER TABLE ods_raw_log_d_starrocks DROP PARTITION IF EXISTS  p${var} FORCE ; "
                 },
                 "name": "Writer",
                 "category": "writer"
             },
             {
                 "copies": 1,
                 "parameter": {
                     "nodes": [],
                     "edges": [],
                     "groups": [],
                     "version": "2.0"
                 },
                 "name": "Processor",
                 "category": "processor"
             }
         ],
         "setting": {
             "errorLimit": {
                 "record": "0"
             },
             "locale": "zh",
             "speed": {
                 "throttle": false,
                 "concurrent": 2
             }
         },
         "order": {
             "hops": [
                 {
                     "from": "Reader",
                     "to": "Writer"
                 }
             ]
         }
     }

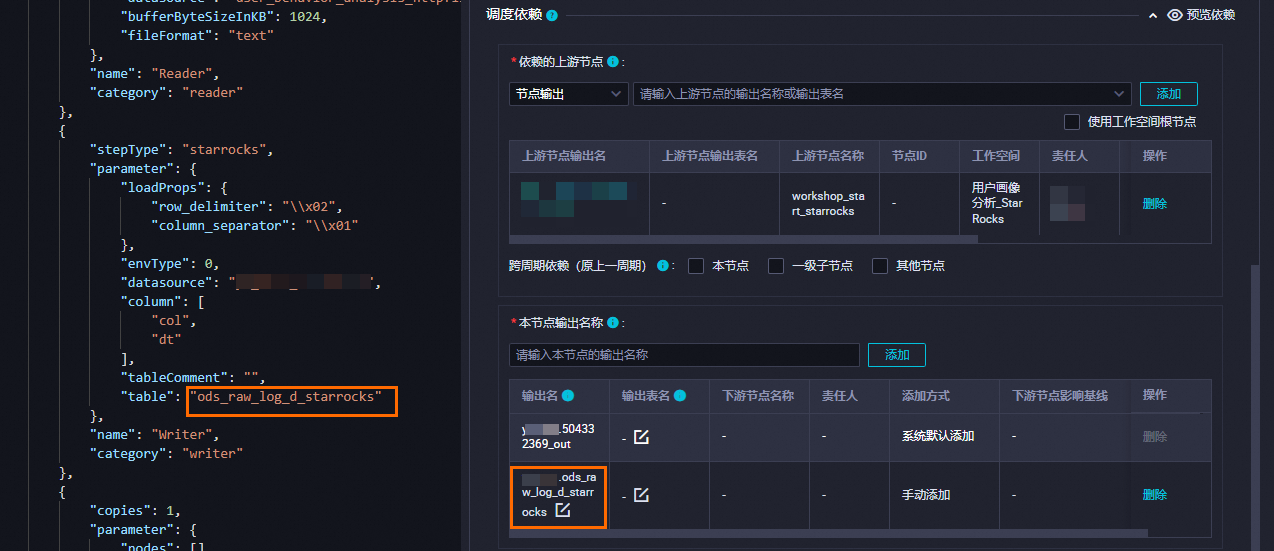

   • 調度設定。

     配置頁面單擊右側調度配置，可進入調度配置面板配置調度與節點資訊。以下為配置的內容。

     配置項	配置內容	圖示
     調度參數	在調度參數項中單擊新增參數，添加： 參數名：var 參數值：$[yyyymmdd-1]
     調度依賴	在調度依賴確認產出表已作為本節點輸出。 格式為worksspacename.tablename

運行商務程序

1. 進入商務程序面板。

   雙擊商務程序下的使用者Portrait analysis_Starrocks版，即可進入該商務程序畫布。

2. 運行商務程序。

   在商務程序畫布，單擊工具列中的表徵圖，將按照上下遊依賴關係運行Data Integration階段的商務程序。

3. 查看任務運行狀態。

   節點處於狀態，即代表同步執行過程無問題。

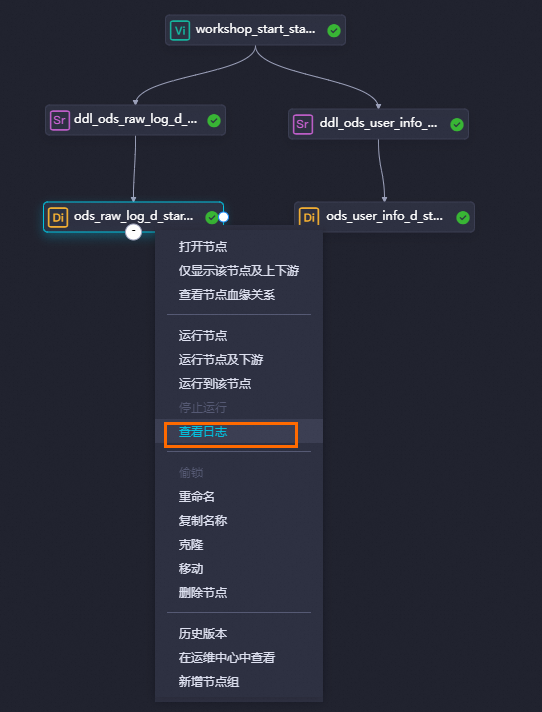

4. 查看任務執行日誌。

   右鍵畫布中的ods_user_info_d_starrocks節點、ods_raw_log_d_starrocks節點，選擇查看日誌，即可查看詳細的同步過程。

查看同步結果

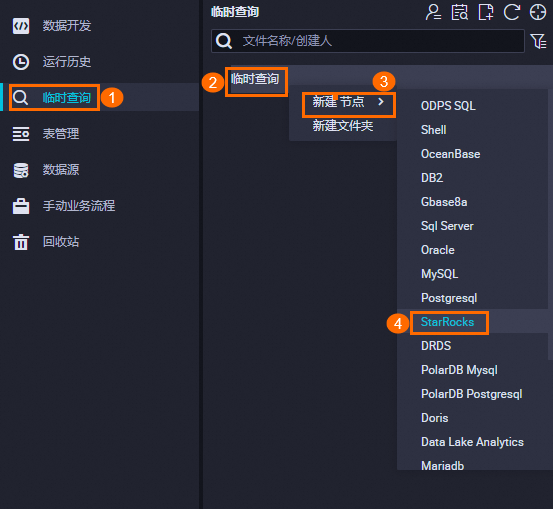

1. 建立臨時查詢檔案。

   在資料開發頁面的左側導覽列，單擊，進入臨時查詢面板。按右鍵臨時查詢，選擇建立節點 > StarRocks。



2. 查詢同步結果表。

   --查詢語句中的分區列需要更新為業務日期。例如，任務啟動並執行日期為20240102，則業務日期為20240101，即任務運行日期的前一天。
   SELECT * from ods_raw_log_d_starrocks where dt=業務日期;
   SELECT * from ods_user_info_d_starrocks where dt=業務日期;
