本文介紹符號彙總層各配置項的含義。

圖表樣式

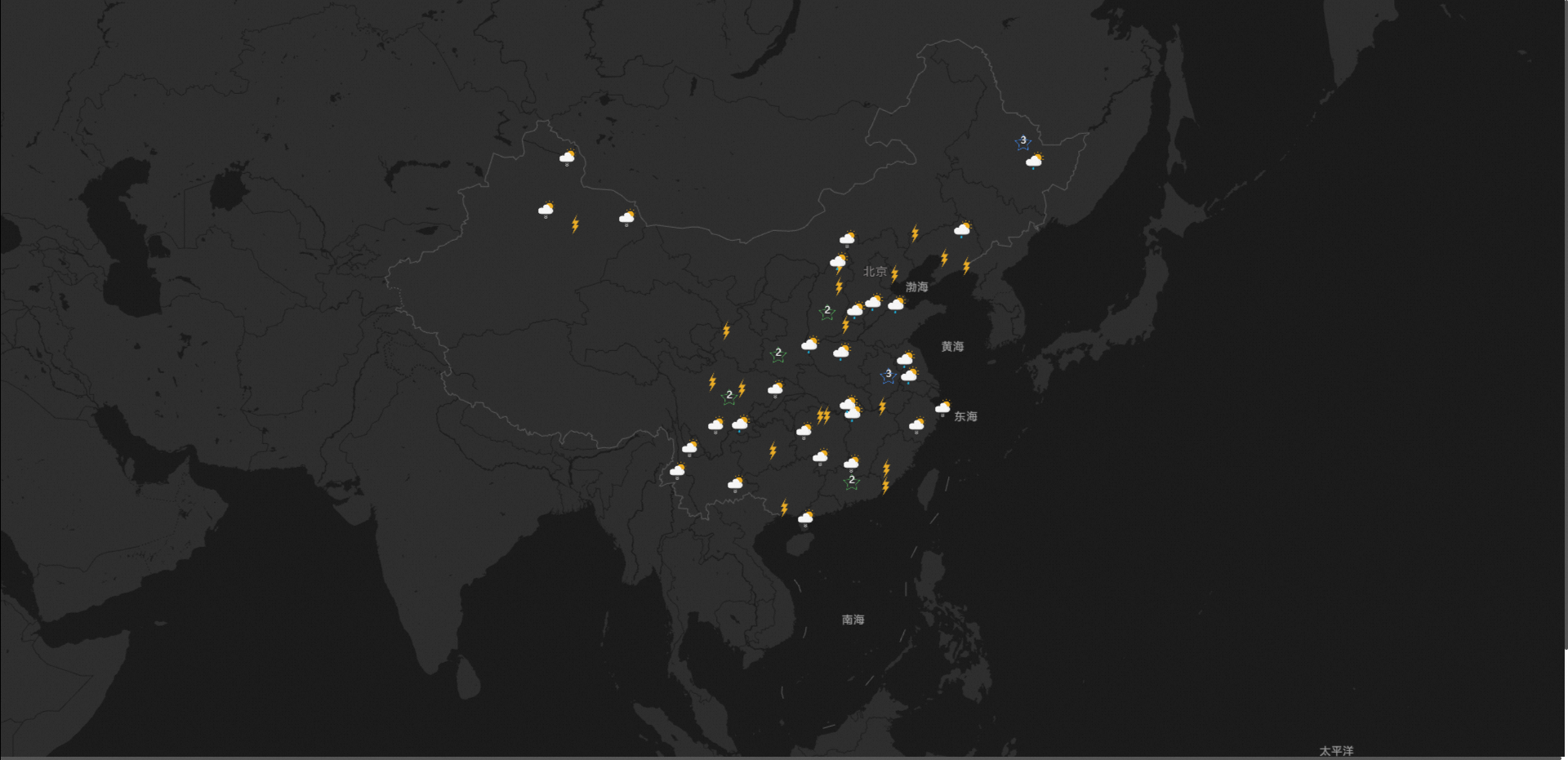

符號彙總層是基礎平面地圖 3.0的子組件，支援獨立的樣式和資料配置，包括符號的尺寸大小、顏色和標註等，能夠以彙總符號的形式表現地理位置上的點的分布密度。

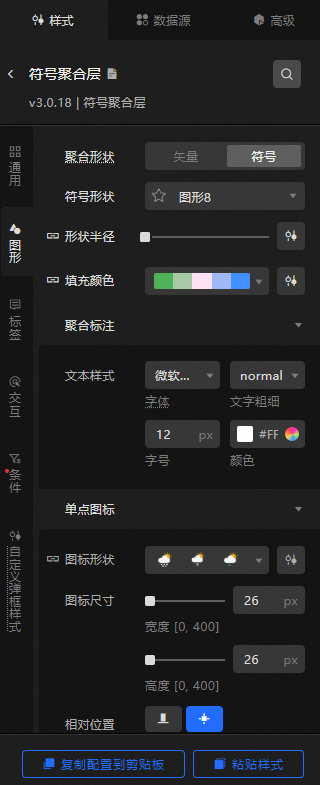

樣式面板

搜尋配置：單擊樣式面板右上方的搜尋配置項表徵圖，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋配置項。

通用：設定符號彙總層的通用配置項。

參數	說明
可見層級	設定符號彙總層的可見層級值，在設定的層級範圍內符號彙總層可見，層級之外不可見。
不透明度	設定符號彙總層的不透明度值，取值範圍為0~100，單位%，數值越大圖層越不透明。

圖形：設定符號彙總層的圖形配置項。

參數	說明
彙總形狀	設定符號彙總形狀的樣式，可選向量和符號。說明向量類型支援描邊；符號類型不支援描邊。
向量形狀	設定向量型彙總圖型的形狀樣式，可選圓形和六邊形兩種。僅在彙總形狀選中為向量時可配置。
符號形狀	設定符號型彙總圖型的形狀樣式，內建多種圖形樣式。僅在彙總形狀選中為符號時可配置。
形狀半徑	設定向量型彙總圖型的形狀半徑大小值，請參見尺寸映射器使用說明，配置不同符號的映射半徑尺寸樣式。
填充顏色	設定向量型彙總圖型的填充顏色，請參見顏色映射器使用說明，配置不同符號的映射顏色樣式。
向量描邊	設定向量彙總圖型的描邊線的顏色和描邊線的粗細值，取值範圍為0~20，單位px。僅在彙總形狀選中為向量時可配置。
彙總標註	符號彙總時標註的文本樣式，包括標註的字型樣式、文字粗細、字型大小大小和顏色。
單點表徵圖	設定單個符號點表徵圖的樣式。表徵圖形狀：設定單點表徵圖的形狀樣式，可參見形狀映射器使用說明，配置不同符號的映射形狀樣式。表徵圖尺寸：拖動滑塊設定單點表徵圖的尺寸，包括表徵圖的寬度和高度的值，單位px。相對位置：設定表徵圖與符號點的相對位置樣式，包括底部和中心。相對位移：設定表徵圖在水平和垂直方向的相對位移值，取值範圍為-100~100，單位px。

標籤：設定符號彙總層內標籤的樣式參數。

參數	說明
顯示標籤	開啟開關，符號彙總層顯示標籤樣式。
顯示方式	設定符號彙總層的標籤顯示的方式，可選，包括全顯、點擊和懸浮三種方式。
相對位置	設定符號彙總層的標籤的相對位置樣式，可選，包括左側、中心、右側、頂部和底部。
相對位移	設定符號彙總層的標籤在水平和垂直方向的相對位移值，單位px，取值範圍為-100~100。
內容樣式	設定符號彙總層標籤的內容樣式。單擊每行樣式右側的或表徵圖，添加或刪除一個每行內容樣式。單擊或表徵圖配置多個每行內容樣式的相片順序。單擊表徵圖，即可複製當前選中內容樣式配置內容並新增一個同樣配置的每行內容。列欄位：行內容的欄位名稱，需要和資料面板中的欄位相匹配。欄位樣式：設定列欄位樣式，包括欄位的字型樣式、字型大小大小、顏色和粗細值。欄位首碼：設定欄位首碼的具體內容、內容間隔值、字型、字型大小大小、顏色和粗細值。單擊欄位首碼左側的表徵圖，可控制欄位首碼樣式的顯隱。欄位尾碼：設定欄位尾碼的具體內容、內容間隔值、字型、字型大小大小、顏色和粗細值。單擊欄位尾碼左側的表徵圖，可控制欄位尾碼樣式的顯隱。欄位寬度：標籤的顯示欄位的寬度樣式，包括欄位的適應類型方式，可選自適應或固定寬度，並根據適應類型設定欄位寬度的值，單位px。行高比例：標籤的行高比例值，取值範圍為1~2。內容描邊：標籤的內容描邊樣式，包括設定描邊的顏色和描邊粗細值，單擊內容描邊左側的表徵圖，可控制內容描邊的顯隱。內容陰影：標籤的內容陰影樣式，包括設定陰影的顏色、陰影模糊值和陰影位移度在x和y方向上的值，單擊內容陰影左側的表徵圖，可控制內容陰影的顯隱。
背景樣式	設定符號彙總層內標籤的背景樣式參數，單擊背景樣式左側的表徵圖，可控制背景樣式的顯隱。背景類型：標籤背景的類型，可選向量和圖片。背景顏色：設定標籤的背景顏色，僅在背景類型選擇向量時可配置。邊框樣式：設定標籤邊框的樣式，包括邊框的線類型，線寬的值和顏色。僅在背景類型選擇向量時可配置。邊框圓角：設定標籤邊框的圓角在四個方向的值，單位px。僅在背景類型選擇向量時可配置。圖片模板：選擇背景圖片的模板樣式，僅在圖片模板選擇圖片時可配置。不透明度：設定背景圖片的不透明度值，取值範圍為0~100，僅在圖片模板選擇圖片時可配置。內容邊距：設定標籤中的內容距離上下左右四個方向的邊距值。

互動：符號彙總層的互動配置項。
- 圖形互動：在預覽或發佈頁面，單擊符號時出現的圖形互動樣式。單擊圖形互動左側的表徵圖，可控制圖形互動的顯隱。
  參數
  說明
  尺寸縮放
  拖動滑塊設定符號尺寸縮放的範圍，取值範圍為1~2。
  點擊聚焦
  拖動滑塊，設定當單擊符號時的視角聚焦的範圍值，取值範圍為1~10。

條件：條件樣式說明。

條件樣式：單擊右側的或表徵圖，添加或刪除一個條件樣式。單擊或表徵圖配置多個條件樣式的排列樣式。單擊表徵圖，即可複製當前選中條件樣式配置內容並新增一個同樣配置的條件樣式。具體樣式配置說明，請參見條件樹使用說明。

圖形：開啟開關，配置該樣式中的圖形配置項；關閉開關，無法配置該樣式下的圖形配置項。

參數	說明
表徵圖形狀	單擊表徵圖形狀左側的表徵圖，可控制該條件下的符號形狀樣式的顯隱。
表徵圖尺寸	單擊表徵圖尺寸左側的表徵圖，可控制該條件下的符號在寬度和高度的尺寸樣式顯隱。
相對位置	單擊相對位置左側的表徵圖，可控制該條件下的符號相對位置樣式顯隱。
相對位移	單擊相對位移左側的表徵圖，可控制該條件下的符號在水平和垂直方向相對位移量樣式顯隱。

自訂彈框樣式：設定符號彙總層內自訂彈框的樣式參數。

參數	說明
彈框開關	開啟開關，可以通過點擊或懸浮觸發彈框。
顯示方式	設定符號彙總層彈框顯示的方式，可選，包括點擊和懸浮兩種方式。
相對位移	設定彈窗在水平和垂直方向的相對位移像素距離，取值範圍為-1000~1000，單位px。
文本樣式	設定彈框內的文本樣式，包括文本的字型樣式、字型大小大小、顏色和文本粗細值。
顯示空值	開啟開關，在無`info`欄位或空`info`欄位對象上可以彈框顯示為“無資料”。
彈框樣式	內邊距：設定彈框文本的內容距離上下左右四個方向的邊距值。邊框樣式：設定彈框邊框的圓角值、線寬和顏色。背景顏色：設定彈框的背景顏色。投影樣式：設定彈框投影的模糊色、模糊半徑、X位移和Y位移。關閉按鈕：開啟開關，符號彙總層的彈框顯示關閉按鈕和按鈕的顏色。指向箭頭：開啟開關，符號彙總層的彈框顯示指向箭頭。

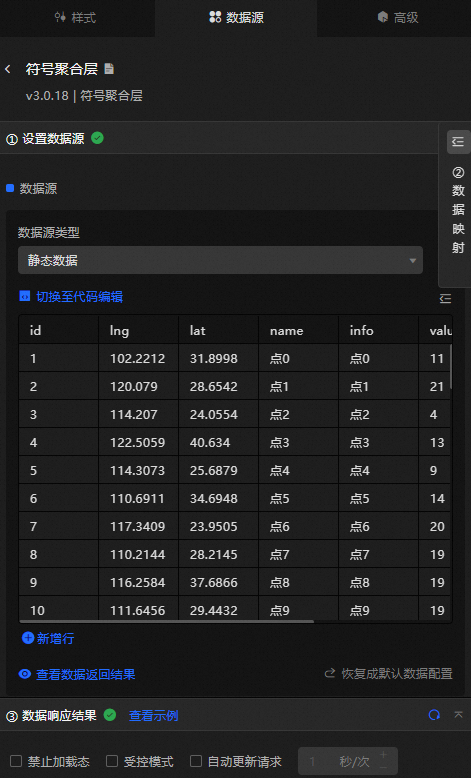

資料來源面板

欄位	說明
`id`	（可選）符號點的唯一標識資訊。
`lng`	符號點的經度。
`lat`	符號點的緯度。
`name`	（可選）符號點的標註名稱。
`info`	（可選）自訂彈框內容，支援html片段。
`value`	（可選）符號點在配置項內用於資料映的值，缺失則按無資料配置渲染。
`iconField`	（可選）符號點的形狀映射欄位。
`type`	（可選）符號點的資料分類。
`popupType`	（可選）彈框類型（需要搭配二次開發功能使用）。

資料項目配置	說明
資料來源	組件的資料來源中通過代碼編輯或可視化編輯展示了組件所包含的資料欄位。也可以修改資料類型，靈活配置組件資料。
資料對應	當您需要自訂圖表欄位配置時，可以在資料對應模組設定不同的欄位對應內容，將這些欄位對應到組件對應的欄位上。無需修改資料來源中的欄位，就可以實現資料的即時匹配。也可以單擊表徵圖對欄位分別樣式配置。
過濾器	開啟過濾器，選擇已建立的資料過濾器或建立資料過濾器，並配置資料過濾器指令碼，實現資料的篩選功能。詳情請參見管理資料過濾器。
資料響應結果	即時展示了組件所使用的資料。當組件資料來源發生變化時，資料響應結果會對應展示最新的資料。如果系統反應延遲，您可以單擊右側的表徵圖，查看資料響應結果，也可以單擊右側的表徵圖，擷取組件的最新資料。您也可以單擊查看樣本，查看當前組件的響應結果樣本。
禁止載入態	勾選複選框，在組件更新和預覽資料看板時，將看不到組件初始化時的載入內容，去勾選則相反。預設為去勾選狀態。
受控模式	勾選複選框，組件初始化狀態下不請求資料，僅通過全域變數或藍圖編輯器配置的方法發起請求資料；去勾選複選框，可以使用自動更新請求資料。預設為去勾選狀態。
自動更新請求	勾選複選框，可以手動輸入輪詢的時間頻次設定動態輪詢。清除後則不會自動更新，需要手動重新整理頁面，或通過藍圖編輯器和全域變數事件來觸發請求更新資料。

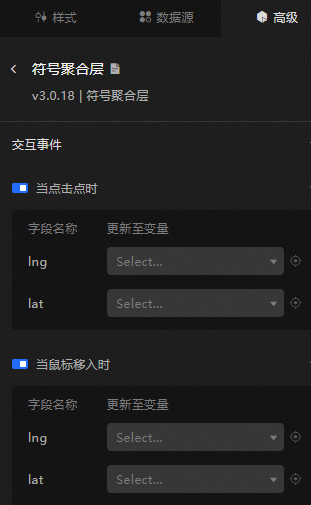

進階面板

互動	說明
當點擊點時	開啟開關，開啟組件互動功能。當單擊某個符號點時拋出臨時變數，預設拋出資料中的lng和lat欄位。具體配置請參見組件互動配置。
當滑鼠移入時	開啟開關，開啟組件互動功能。當滑鼠移入到符號點位置時拋出臨時變數，預設拋出資料中的lng和lat欄位。具體配置請參見組件互動配置。

藍圖互動

單擊頁面左上方的表徵圖，進入藍圖頁面。
在圖層節點頁簽下，添加當前組件至主畫布中。

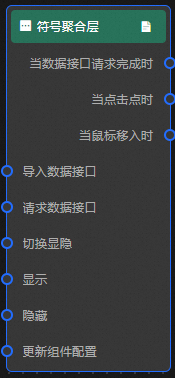

查看藍圖配置參數。

事件

事件	說明
當資料介面請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
當點擊點時	當單擊符號彙總層的符號點時拋出的事件，同時拋出該符號點對應的經緯度資料項目。
當滑鼠移入時	當滑鼠移入符號彙總層的符號點時拋出的事件，同時拋出該符號點對應的經緯度資料項目。

動作

動作	說明
請求資料介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如符號彙總層配置了API資料來源為`https://api.test`，傳到請求資料介面動作的資料為`{ id: '1'}`，則最終請求介面為`https://api.test?id=1`。
匯入資料介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
切換顯隱	切換組件顯示或者隱藏，不需要參數。
顯示	顯示組件，參考資料樣本。 `{ "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }`
隱藏	隱藏組件，參考資料樣本。 `{ "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }`
更新群組件配置	動態更新組件的樣式配置。需要先在組件的樣式面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。

參數	說明
尺寸縮放	拖動滑塊設定符號尺寸縮放的範圍，取值範圍為1~2。
點擊聚焦	拖動滑塊，設定當單擊符號時的視角聚焦的範圍值，取值範圍為1~10。
