邏輯節點配置說明 - DataV

邏輯節點用於構建看板元素間的互動邏輯，支援組件與組件、組件與變數、變數與變數之間的關聯控制，實現看板內所有元素的互動。本文將介紹邏輯節點在藍圖編輯器中的配置與使用方法。

準備工作

在藍圖編輯器中，節點和錨點是邏輯節點配置的核心要素。節點作為邏輯處理的基本單元，負責執行特定操作和資料處理；錨點則是節點的串連介面，用於構建節點間的邏輯關係。

說明

在配置邏輯節點前，請確保您已經添加了對應的圖層節點。如果還未添加，請參見圖層節點配置進行添加。

在藍圖畫布中單擊表徵圖或拖動邏輯節點到畫布中，即可在右側的節點配置面板中配置節點互動邏輯（全域節點不需要配置）。

參數	說明
判斷類型	選擇不同的判斷類型，可以同時滿足所有條件觸發或者滿足任一條件觸發。
條件列表	設定不同的資料過濾器達到設定條件的目的，具體操作請參見過濾器配置與應用。

以多路判斷為例，介紹錨點配置的相關參數和操作。新增事件或新增動作可以新增多個錨點，方便與其他組件互動。您可以單擊表徵圖重新命名錨點名稱，單擊表徵圖和表徵圖進行錨點排序，單擊表徵圖查看參數提示，也可以單擊表徵圖刪除錨點。

說明

當新增事件或新增動作置灰時，無法添加節點，請增加其他節點或刪除錨點重新設定。

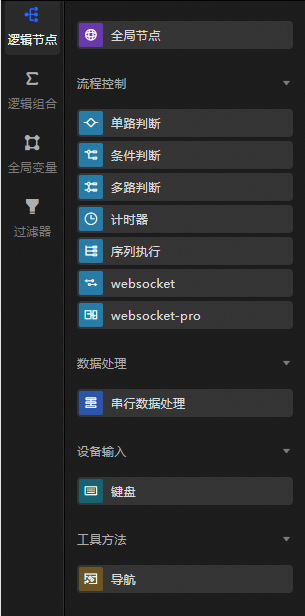

在藍圖編輯器的左側導覽列中單擊邏輯節點，進入邏輯節點頁面。
在邏輯節點面板中，將需要使用的邏輯節點拖入藍圖畫布中。
邏輯節點包括全域管理、流程式控制制、資料處理、裝置輸入和工具方法等類別。各節點的使用方法以及參數詳情，請分別參見全域管理、流程式控制制、資料處理、裝置輸入和工具方法。

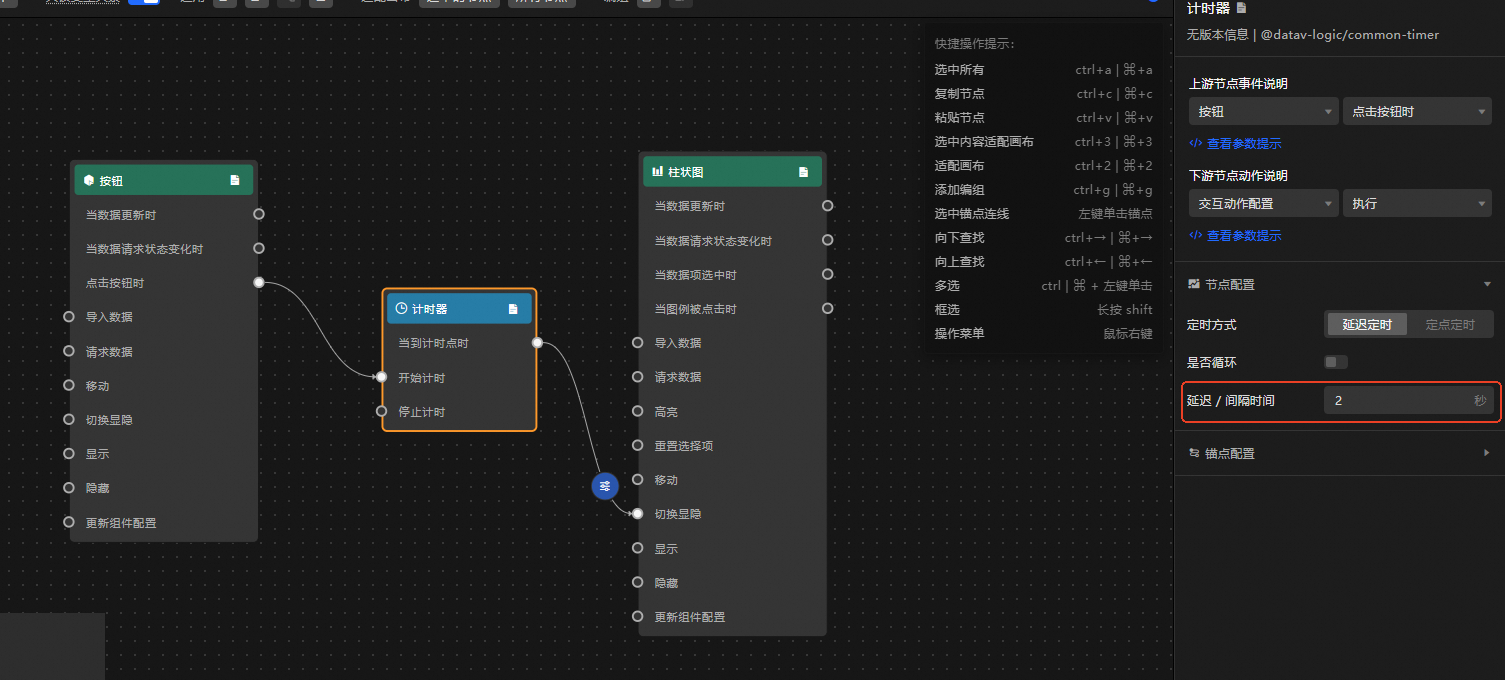

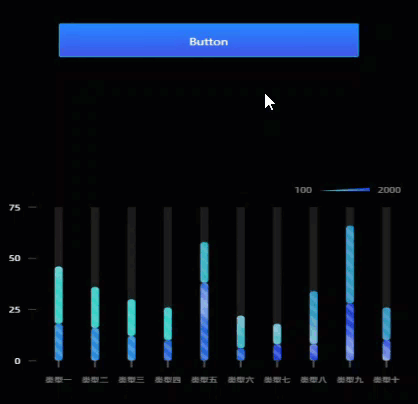

本案例通過配置計時器邏輯節點實現互動效果：當使用者點擊按鈕時觸發計時器開始運行，經過2秒延時後自動切換柱狀圖的顯示/隱藏狀態，完成從觸發到響應的完整互動。
