DataV：標誌牆

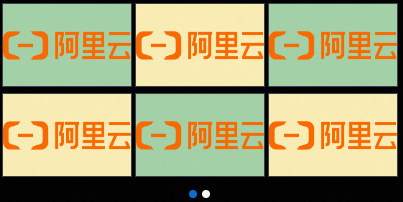

圖表樣式

標誌牆是素材組件的一種，支援自訂標誌的背景顏色、動畫效果、顯示表徵圖等，能夠以標誌牆的形式在可視化應用中展示多種標誌表徵圖。

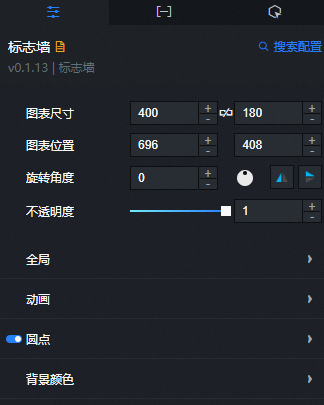

配置面板

• 搜尋配置：單擊配置面板右上方的搜尋配置，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋資產配置。

• 圖表尺寸：包括組件的寬度和高度，單位為px。可單擊表徵圖鎖定組件的寬高比，等比例修改組件的寬高。再次單擊進行解鎖，解鎖後寬高比不受限制。
• 圖表位置：包括組件的橫座標和縱座標，單位為px。橫座標為組件左上方距離頁面左邊界的像素距離，縱座標為組件左上方距離頁面上邊界的像素距離。
• 旋轉角度：以組件的中心為中心點，進行旋轉，單位為度（°）。
  • 手動輸入角度值，控制組件的旋轉角度。
  • 拖動表徵圖內的黑點，控制組件的旋轉角度。
  • 單擊表徵圖，控制組件左右翻轉樣式。
  • 單擊表徵圖，控制組件上下翻轉樣式。
• 不透明度：取值範圍為0~1。為0時，圖表隱藏；為1時，圖表全部顯示。預設為1。

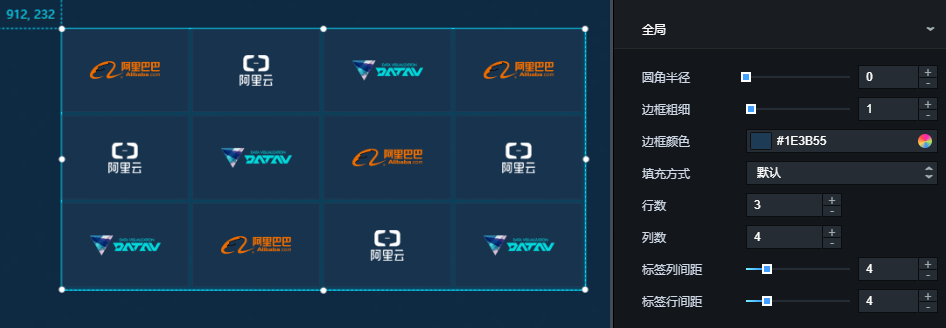

• 全域

  參數	說明
  圓角半徑	各標誌的圓角半徑。
  邊框粗細	各標誌的邊框粗細。
  邊框顏色	各標誌的邊框顏色，請參見顏色選取器說明進行修改。
  填充方式	標誌的填充方式。共包含三種方式，分別為預設、鋪滿和展開以填充容器。
  行數	背景牆的行數。
  列數	背景牆的列數。
  標籤列間距	各標誌之間的列間距。
  標籤行間距	各標誌之間的行間距。

• 動畫：當標誌牆有多個頁面時，此配置項可以設定這些頁面輪播動畫。

  參數	說明
  自動輪播	開啟開關，多個標誌牆頁面會自動進行輪播。
  停頓	各輪播頁面的停留時間，單位為s。

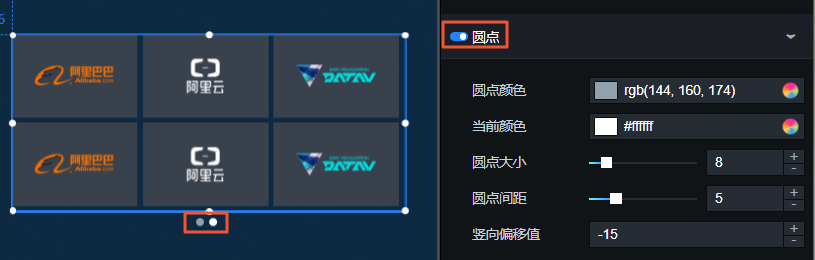

• 圓點：輪播頁面下側的圓點樣式，可單擊表徵圖控制顯隱。

  參數	說明
  圓點顏色	所有圓點的顏色。
  使用中色彩	當前頁面圓點的顏色。
  圓點大小	圓點的大小。
  圓點間距	各圓點的間距。
  豎向位移值	圓點與頁面之間的距離，負數為向下移動，正數反之。

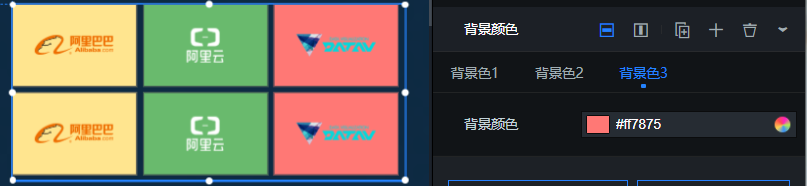

• 背景顏色：各標誌格的背景顏色，單擊右側的或表徵圖，添加或刪除一個背景色。 單擊或表徵圖配置多個背景色的排列樣式。單擊表徵圖，即可複製當前選中背景色配置內容並新增一個同樣配置的背景色。

  說明

  當您添加了多個背景色時，DataV會為您平均分配各標誌的顏色。



資料面板

value：各標誌格表徵圖的URL地址，需要支援跨域。建議聲明HTTP或者HTTPS協議。

互動面板

此組件沒有互動事件。

藍圖編輯器互動配置

1. 在畫布編輯器頁面，按右鍵組件，選擇匯出到藍圖編輯器。
2. 單擊頁面左上方的表徵圖。

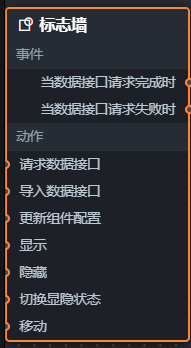

3. 在藍圖編輯器配置頁面，單擊匯入節點欄內的標誌牆組件，在畫布中可以看到如下圖所示的標誌牆的藍圖編輯器配置參數。

   • 事件

     事件	說明
     當資料介面請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
     當資料介面請求失敗時	資料介面請求失敗時（請求失敗的情況可能是：網路問題或介面報錯等）返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。

   • 動作

     動作	說明
     請求資料介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如標誌牆配置了API資料來源為https://api.test，傳到請求資料介面動作的資料為{ id: '1'}，則最終請求介面為https://api.test?id=1。
     匯入資料介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
     更新群組件配置	動態更新組件的樣式配置。需要先在組件的配置面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
     顯示	顯示組件，參考資料樣本如下。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     隱藏	隱藏組件，參考資料樣本如下。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     切換顯隱狀態	切換組件顯示或者隱藏，參考資料樣本如下。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } };
     移動	將組件移動到指定位置，參考資料樣本如下。 return { // 移動方式。絕對位置：to，相對定位：by。預設值：to。 "positionType": "to", // 指定位置。x座標，y座標。 "attr": { "x": 0, "y": 0 }, // 動畫方式。 "animation": { "enable": false, // 動畫延時。 "animationDuration": 1000, // 動畫曲線。可選值為：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } };
