靜態掛載CPFS儲存卷實現持久化儲存 - Container Compute Service

檔案儲存體CPFS是阿里雲推出的全託管、可擴充並行檔案系統，滿足高效能運算情境的需求。CPFS支援成百上千的機器同時訪問，擁有數十GB的輸送量、數百萬的IOPS能力，同時還能保證亞毫秒級的延時。本文介紹如何為應用掛載CPFS靜態儲存卷，並驗證CPFS的共用儲存和持久化儲存。

功能介紹

CPFS智算版（邀測）適用於AIGC、自動駕駛等智算情境。掛載前，請瞭解以下注意事項：

CPFS智算版支援端到端RDMA網路，目前處於邀測中，僅部分地區和可用性區域支援。
使用RDMA網路訪問智算版CPFS時，Pod的hpn-zone需要與CPFS智算版hpn-zone一致。
CPFS為共用儲存，一個CPFS儲存卷可以掛載到多個Pod上。
CPFS可以掛載到任意CPU類型的ACS Pod，但僅支援在部分GPU型號的ACS Pod上掛載。具體請提交工單諮詢。

前提條件

ACS叢集中已安裝csi-provisioner組件。

說明

您可以在ACS叢集管理頁的左側導覽列單擊組件管理，然後在儲存頁簽下確認csi-provisioner組件的安裝情況。

建立CPFS檔案系統

CPFS智算版

建立CPFS智算版檔案系統。
建立完成後，請記錄檔案系統ID。
（可選）建立VPC掛載點。
- 對於不支援RDMA協議的Pod（比如CPU Pod，部分GPU Pod）需要建立VPC掛載點，通過VPC網路訪問CPFS。

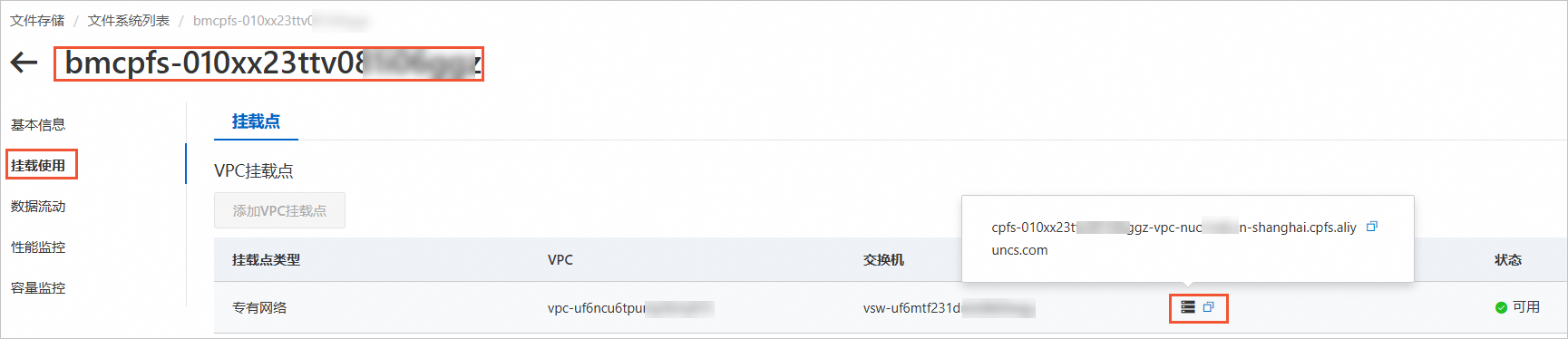

請使用ACS叢集對應的VPC和交換器建立VPC掛載點，產生掛載地址。建立完成後，請記錄掛載點網域名稱，格式為cpfs-***-vpc-***.<Region>.cpfs.aliyuncs.com。

掛載CPFS儲存卷

步驟一：建立PV和PVC

kubectl

將以下YAML內容儲存為cpfs-pv-pvc.yaml。

請根據要掛載的Pod的計算類型，選擇對應的YAML。

CPFS智算版（RDMA網路）

重要

僅支援掛載到部分GPU型號的Pod，具體支援RDMA協議的卡型參見ACS支援的GPU卡型。

apiVersion: v1
kind: PersistentVolume
metadata:
  name: cpfs-test
  labels:
    alicloud-pvname: cpfs-test
spec:
  accessModes:
  - ReadWriteMany
  capacity:
    storage: 10Ti
  csi:
    driver: povplugin.csi.alibabacloud.com
    volumeAttributes:
      filesystemId: bmcpfs-*****
      path: /
    volumeHandle: bmcpfs-*****
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: cpfs-test
spec:
  accessModes:
  - ReadWriteMany
  selector:
    matchLabels:
      alicloud-pvname: cpfs-test
  resources:
    requests:
      storage: 10Ti

PV參數

參數	說明
`labels`	設定Label，以便PVC使用`selector`進行匹配綁定。
`accessModes`	PV的訪問模式。
`capacity.storage`	聲明儲存卷容量。
`csi.driver`	驅動類型，設定為`povplugin.csi.alibabacloud.com`。
`csi.volumeAttributes`	CPFS儲存卷的屬性。 `filesystemId`：CPFS智算版檔案系統ID。 `path`：預設為`/`表示掛載CPFS檔案系統的根目錄，支援設定為子目錄，如`/dir`。如果子目錄不存在，會在掛載時被自動建立。
`csi.volumeHandle`	CPFS智算版檔案系統ID。

PVC參數
參數
說明
accessModes
PVC請求PV的訪問模式。
selector
使用PV上的Label進行匹配綁定。
resources.requests.storage
分配給Pod的儲存容量。不大於PV容量即可。

CPFS智算版（VPC網路）

apiVersion: v1
kind: PersistentVolume
metadata:
  name: cpfs-test
  labels:
    alicloud-pvname: cpfs-test
spec:
  accessModes:
  - ReadWriteMany
  capacity:
    storage: 10Ti
  csi:
    driver: nasplugin.csi.alibabacloud.com
    volumeAttributes:
      mountProtocol: efc
      server: cpfs-***-vpc-***.cn-wulanchabu.cpfs.aliyuncs.com
      path: /
    volumeHandle: bmcpfs-*****
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: cpfs-test
spec:
  accessModes:
  - ReadWriteMany
  selector:
    matchLabels:
      alicloud-pvname: cpfs-test
  resources:
    requests:
      storage: 10Ti

PV參數

參數	說明
`labels`	設定Label，以便PVC使用`selector`進行匹配綁定。
`accessModes`	訪問模式。
`capacity.storage`	聲明儲存卷容量。
`csi.driver`	驅動類型，設定為`nasplugin.csi.alibabacloud.com`。
`csi.volumeAttributes`	CPFS儲存卷的屬性。 `mountProtocol`：掛載協議，設定為`efc`。 `server`：CPFS檔案系統的VPC掛載點網域名稱。 `path`：預設為`/`表示掛載CPFS檔案系統的根目錄，支援設定為子目錄，如`/dir`。
`csi.volumeHandle`	CPFS智算版檔案系統ID。

PVC參數
參數
說明
accessModes
PVC請求PV的訪問模式。
selector
使用PV上的Label進行匹配綁定。
resources.requests.storage
分配給Pod的儲存容量。不大於PV容量即可。

建立PV和PVC。
```
kubectl create -f cpfs-pv-pvc.yaml
```

確認PVC已綁定PV。

kubectl get pvc cpfs-test

返回樣本如下：

NAME        STATUS   VOLUME           CAPACITY   ACCESS MODES   STORAGECLASS    VOLUMEATTRIBUTESCLASS   AGE
cpfs-test   Bound    cpfs-test        10Ti       RWX            <unset>         <unset>                 10s

控制台

登入容器計算服務控制台。
在叢集列表頁面，單擊目的地組群名稱，進入該叢集的管理頁面。
在叢集管理頁面的左側導覽列，選擇儲存 > 儲存聲明。
在儲存聲明頁面，單擊建立。

在彈出的對話方塊中，完成參數配置，然後單擊建立。

以下為建立PVC的同時建立PV的參數說明，您也可以單獨建立PV再建立PVC。

說明

控制台操作時，暫不支援通過VPC掛載點的方式為CPU應用掛載CPFS智算版。

參數	說明	樣本
儲存宣告類型	選擇CPFS。	CPFS
名稱	PVC名稱，自訂輸入。格式要求請參考介面提示。	cpfs-test
分配模式	根據需要選擇已有儲存卷和建立儲存卷。	建立儲存卷
CPFS類型	選擇CPFS智算版。	CPFS智算版
訪問模式	支援ReadWriteMany和ReadWriteOnce。	ReadWriteMany
檔案系統ID	配置要掛載的CPFS智算版檔案系統ID。	bmcpfs-0115******13q5

查看建立的PVC和PVC。
在儲存聲明頁面和儲存卷頁面，可以看到新建立的PVC和PV，確認兩者已綁定。

步驟二：建立應用並掛載CPFS

kubectl

使用以下YAML內容，建立cpfs-test.yaml檔案。

GPU應用

以下YAML樣本可以建立包含2個Pod的Deployment，2個Pod均通過alibabacloud.com/compute-class: gpu標籤聲明要使用GPU型算力，並且通過名為cpfs-test的PVC申請儲存資源，掛載路徑均為/data。

說明

關於GPU卡具體型號，請參見為ACS GPU Pod指定GPU型號和驅動版本。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: cpfs-test
  labels:
    app: cpfs-test
spec:
  replicas: 2
  selector:
    matchLabels:
      app: cpfs-test
  template:
    metadata:
      labels:
        app: cpfs-test
        # 指定計算類型為GPU型
        alibabacloud.com/compute-class: gpu
        # 指定GPU型號，請按實際情況填寫，如T4
        alibabacloud.com/gpu-model-series: T4
        alibabacloud.com/compute-qos: default
    spec:
      containers:
      - name: nginx
        image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
        ports:
        - containerPort: 80
        volumeMounts:
          - name: pvc-cpfs
            mountPath: /data
      volumes:
        - name: pvc-cpfs
          persistentVolumeClaim:
            claimName: cpfs-test

CPU應用

以下YAML樣本可以建立包含2個Pod的Deployment，通過名為cpfs-test的PVC申請儲存資源，掛載路徑均為/data。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: cpfs-test
  labels:
    app: cpfs-test
spec:
  replicas: 2
  selector:
    matchLabels:
      app: cpfs-test
  template:
    metadata:
      labels:
        app: cpfs-test
    spec:
      containers:
      - name: nginx
        image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
        ports:
        - containerPort: 80
        volumeMounts:
          - name: pvc-cpfs
            mountPath: /data
      volumes:
        - name: pvc-cpfs
          persistentVolumeClaim:
            claimName: cpfs-test

建立Deployment並掛載CPFS。
```
kubectl create -f cpfs-test.yaml
```

查看Deployment中Pod的部署情況。

kubectl get pod | grep cpfs-test

返回樣本如下，已建立2個Pod。

cpfs-test-****-***a   1/1     Running   0          45s
cpfs-test-****-***b   1/1     Running   0          45s

查看掛載路徑。
命令樣本如下，預期會返回CPFS智算版檔案系統掛載目錄下的資料。預設為空白。
```
kubectl exec cpfs-test-****-***a -- ls /data
```

控制台

在叢集管理頁面的左側導覽列，選擇工作負載 > 無狀態。
在無狀態頁面，單擊使用鏡像建立。

完成Deployment的參數配置，單擊建立。

需要注意的參數如下，其他參數保持預設即可。更多資訊，請參見建立無狀態工作負載Deployment。

GPU應用

配置頁	參數	說明	樣本
應用基本資料	應用程式名稱	Deployment名稱，自訂輸入。格式要求請參考介面提示。	cpfs-test
	副本數量	配置Deployment的副本數量。	2
	執行個體類型	選擇Pod的計算類型。說明關於GPU卡具體型號，請參見為ACS GPU Pod指定GPU型號和驅動版本。	GPU，T4
容器配置	鏡像名稱	輸入用於部署應用的鏡像地址。	registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
	所需資源	設定所需的GPU、vCPU和記憶體資源。	GPU：1 CPU：2 vCPU 記憶體：2 GiB
	資料卷	單擊增加雲端儲存聲明，然後完成參數配置。掛載源：選擇之前建立的PVC。容器路徑：輸入CPFS檔案系統要掛載到的容器路徑。	掛載源：pvc-cpfs 容器路徑：/data

CPU應用

配置頁	參數	說明	樣本
應用基本資料	應用程式名稱	Deployment名稱，自訂輸入。格式要求請參考介面提示。	cpfs-test
	副本數量	配置Deployment的副本數量。	2
	執行個體類型	選擇Pod的計算類型。	CPU，通用型
容器配置	鏡像名稱	輸入用於部署應用的鏡像地址。	registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
	所需資源	設定所需的vCPU和記憶體資源。	CPU：0.25 vCPU 記憶體：0.5 GiB
	資料卷	單擊增加雲端儲存聲明，然後完成參數配置。掛載源：選擇之前建立的PVC。容器路徑：輸入CPFS檔案系統要掛載到的容器路徑。	掛載源：pvc-cpfs 容器路徑：/data

查看應用部署情況。
1. 在無狀態頁面，單擊應用程式名稱。
2. 在容器組頁簽下，確認Pod已正常運行（狀態為Running）。

驗證CPFS的共用儲存和持久化儲存

按照上文樣本建立的Deployment中含有2個Pod，2個Pod同時掛載了同一CPFS檔案系統。您可以通過以下方式進行驗證：

在一個Pod中建立檔案，然後另一個Pod中查看檔案，以此來驗證共用儲存。
重建Deployment，然後在新建立的Pod中查看檔案系統中的資料是否存在，以此來驗證持久化儲存。

查看Pod資訊。

kubectl get pod | grep cpfs-test

返回樣本如下：

cpfs-test-****-***a   1/1     Running   0          45s
cpfs-test-****-***b   1/1     Running   0          45s

驗證共用儲存。
1. 在一個Pod中建立檔案。
  以名為cpfs-test-****-***a的Pod作為樣本：
```
kubectl exec cpfs-test-****-***a -- touch /data/test.txt
```
2. 在另一個Pod中查看檔案。
  以名為cpfs-test-****-***b的Pod作為樣本：
```
kubectl exec cpfs-test-****-***b -- ls /data
```
  預期返回如下，可以看到已共用建立的檔案test.txt。
```
test.txt
```
驗證持久化儲存。
1. 重建Deployment。
```
kubectl rollout restart deploy cpfs-test
```
2. 查看Pod，等待新Pod建立成功。
```
kubectl get pod | grep cpfs-test
```
  返回樣本如下：
```
cpfs-test-****-***c   1/1     Running   0          78s
cpfs-test-****-***d   1/1     Running   0          52s
```
3. 在新Pod中查看檔案系統中的資料是否存在。
  以名為cpfs-test-c***的Pod作為樣本：
```
kubectl exec cpfs-test-****-***c -- ls /data
```
  預期返回如下，可以看到CPFS檔案系統中的資料依然存在，在新Pod的掛載目錄下可以重新擷取。
```
test.txt
```
