通過配置註解為Pod掛載EIP - Container Compute Service

在ACS叢集中，Pod的IP地址預設是私人IP地址。但在某些情境（多租戶隔離或安全隔離情境等）下，Pod可能需要一個獨立的公網IP地址，使得Pod可以獨立地與外部網路通訊。本文介紹如何通過配置註解為ACS叢集中的Pod掛載獨立的EIP。

背景資訊

一般情況下，Pod訪問公網的流量是通過公網NAT Gateway的方式實現，詳情請參見為叢集開啟公網訪問能力。對於Pod的公網入口流量，一般是通過LoadBalancer類型的Service流入。在一些特殊情境中Pod需要獨立的公網地址，例如：

動態連接埠需求：如UDP遊戲伺服器或RTSP協議需為不同用戶端分配隨機連接埠，配置獨立IP以避免連接埠衝突。
避免SNAT限制：Pod調用外部服務時，若服務需求固定IP白名單，共用SNAT的出口IP會被封鎖。
直接IP標識需求：需通過獨立IP與外部系統建立端到端串連（如即時通訊協定）。

使用限制

在使用Elastic IP Address（Elastic IP Address，簡稱EIP）前，請先瞭解EIP使用限制。
如果您使用自動分配EIP能力，在Pod重建、CNI執行失敗等情況下，可能會反覆申請、釋放EIP資源，這種情況下，可能會觸發EIP使用限制。如果您想避免這種情況，可以通過配置Pod Annotationnetwork.alibabacloud.com/allocated-eip-id為Pod指定EIP。

操作流程

為Pod掛載EIP，需要為叢集安裝ack-extend-network-controller組件，您可以在組件管理中進行安裝。具體的步驟流程如下：

步驟一：為叢集安裝或升級外掛程式

說明

開始安裝前，請確認是否已經通過Helm或者ACK應用市場安裝過組件。如有請先卸載。

登入容器計算服務控制台，在左側導覽列選擇叢集列表。
在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇營運管理 > 組件管理。

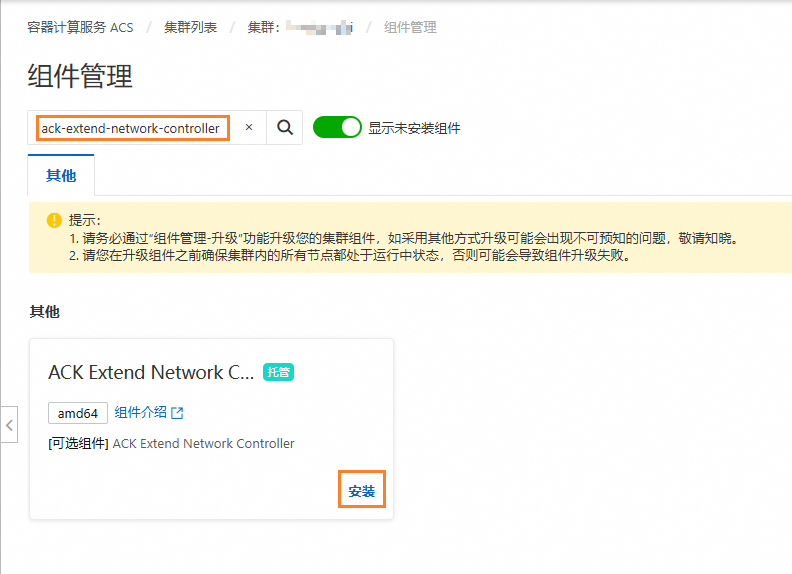

在頁面搜尋方塊中搜尋ack-extend-network-controller，在結果中單擊組件卡片右下角的安裝。

根據以下內容，在彈出框中進行配置。完成後單擊確定。

參數名稱	功能說明
enableControllers	配置啟用功能： eip：啟用EIP功能。 ipv6gw: 啟用IPv6功能。 natgw：啟用DNAT Gateway功能。 eip，ipv6gw功能預設勾選，可以直接啟用，無需配置 RAM 許可權。使用natgw需配置RAM許可權，請按照配置DNAT所需的RAM許可權進行配置。
natGwPool	DNAT配置。
customStatefulWorkloadKinds	自訂有狀態容器類型。預設支援K8s StatefulSet和直接建立的Pod。若您有其他容器類型需要使用EIP，請單擊+ 添加。

步驟二：啟用EIP功能

ACS支援使用Annotation的方式啟用EIP功能，通過指定Pod中的annotations可以建立或者關聯EIP到Pod中。關於啟用EIP功能註解的詳細內容，請參見啟用EIP的Annotation介紹。

說明

您可以按需選擇自動分配EIP或者指定EIP執行個體的方式。這兩種方式除了使用的Annotation不同之外，在EIP回收策略上也有不同。對於指定EIP執行個體的方式，刪除Pod不會釋放EIP執行個體，而自動分配EIP的方式則預設釋放EIP執行個體。EIP回收策略的詳細資料，請參見設定EIP回收策略的Annotation介紹。

自動分配EIP

在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇工作負載 > 無狀態。
在頁面右上方，單擊使用YAML建立資源。

使用如下YAML樣本建立一個名為example的無狀態工作負載。

展開查看Deployment YAML

apiVersion: apps/v1
kind: Deployment
metadata:
  name: example
  labels:
    app: example
spec:
  replicas: 1
  selector:
    matchLabels:
      app: example
  template:
    metadata:
      labels:
        app: example
      annotations:
        network.alibabacloud.com/pod-with-eip: "true"
        network.alibabacloud.com/eip-bandwidth: "5"
    spec:
      containers:
      - name: example
        image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
        ports:
        - containerPort: 80

其中的annotations部分表示為每個Pod自動分配一個EIP執行個體，並且執行個體頻寬為5 Mbps。

建立成功後，進入名為example的Deployment。點擊Pod名稱（例如：example-78d17b7xxx-adxxx）進入Pod詳情頁面，在頁面註解部分查看建立出的EIP資訊。您也可以點擊編輯，在Pod YAML中查看建立出的EIP資訊。

展開查看Pod YAML

apiVersion: v1
kind: Pod
metadata:
  annotations:
    ...
    network.alibabacloud.com/allocated-eip-id: eip-xxxxx0y884ucrevoxxxxx
    network.alibabacloud.com/allocated-eipAddress: xxx.xxx.xxx.xxx
    network.alibabacloud.com/allocated-eni-id: eni-xxxxx563trofuhaxxxxx
    network.alibabacloud.com/eip-bandwidth: '5'
    network.alibabacloud.com/pod-with-eip: 'true'
    ...
  labels:
    alibabacloud.com/compute-class: general-purpose
    app: example
  name: example-78d17b7xxx-adxxx
  namespace: default
spec:
  ...

完成樣本後，刪除名為example的Deployment。由於在沒有指定Pod EIP執行個體ID的情況下，Pod EIP的預設回收策略是跟隨Pod生命週期。因此當Pod被刪除後，EIP會自動釋放。

指定EIP執行個體

準備樣本使用的EIP執行個體，請先申請EIP。
在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇工作負載 >有狀態。
在頁面右上方，單擊使用YAML建立資源。

使用如下YAML樣本建立一個名為example的有狀態工作負載。

展開查看StatefulSet YAML

apiVersion: apps/v1
kind: StatefulSet
metadata:
  labels:
    app: example
  name: example
spec:
  replicas: 1
  selector:
    matchLabels:
      app: example
  template:
    metadata:
      labels:
        app: example
      annotations:
        network.alibabacloud.com/pod-eip-instanceid: eip-xxxxx66wjkj16lf9xxxxx
    spec:
      containers:
      - name: example
        image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
        ports:
        - containerPort: 80

其中的annotations部分表示為Pod指定一個執行個體ID為eip-xxxxx66wjkj16lf9xxxxx的EIP執行個體，該執行個體ID需要替換成實際的值。

建立成功後，進入名為example的StatefulSet。點擊Pod名稱（例如：example-0）進入Pod詳情頁面，在頁面右側註解部分查看已綁定的EIP執行個體資訊。您也可以點擊編輯，在Pod YAML中查看已綁定的EIP執行個體資訊。

展開查看Pod YAML

apiVersion: v1
kind: Pod
metadata:
  annotations:
    ...
    network.alibabacloud.com/allocated-eip-id: eip-xxxxx66wjkj16lf9xxxxx
    network.alibabacloud.com/allocated-eipAddress: xxx.xxx.xxx.xxx
    network.alibabacloud.com/allocated-eni-id: eni-xxxxx612ub33hunxxxxx
    network.alibabacloud.com/pod-eip-instanceid: eip-xxxxx66wjkj16lf9xxxxx
    ...
  labels:
    alibabacloud.com/compute-class: general-purpose
    app: example
  name: example-0
  namespace: default
spec:
  ...

完成樣本後，刪除名為example的StatefulSet。由於在指定Pod EIP執行個體ID的情況下，Pod EIP的回收策略是不釋放EIP執行個體。因此當Pod被刪除後，EIP不會自動釋放。

相關操作

控制器會在Pod IP分配後，為Pod配置EIP地址，在這個過程中Pod可能在EIP綁定成功前進入Ready狀態。您可以嘗試使用以下方式來解決這類問題，確保Pod在進入服務可用狀態之前已完成EIP的綁定，避免可能出現的服務中斷或者連線逾時等情況。

使用Readiness gates檢查EIP綁定狀態

當在Pod中配置readinessGates，並且綁定EIP成功後，控制器會設定Podconditions。在EIP未綁定前，Pod不會處於Ready狀態。

kind: Pod
...
spec:
  readinessGates:
  - conditionType: "k8s.aliyun.com/eip"
status:
  conditions:
  - lastProbeTime: "2022-12-12T03:45:48Z"
    lastTransitionTime: "2022-12-12T03:45:48Z"
    reason: Associate eip succeed
    status: "True"
    type: k8s.aliyun.com/eip
...

使用initContainers檢查EIP綁定狀態

為Pod配置initContainers，在initContainers中檢查EIP是否已經分配成功。您可以參考以下樣本配置initContainers。

apiVersion: v1
kind: Pod
metadata:
  name: example
  annotations:
    network.alibabacloud.com/pod-with-eip: "true"
spec:
  containers:
  - name: example
    image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/busybox:1.28
    command: ['sh', '-c', 'echo The app is running! && sleep 3600']
  initContainers:
  - name: init
    image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/busybox:1.28
    command: ['timeout', '-t' ,'60', 'sh','-c', "until grep -E '^k8s.aliyun.com\\/pod-ips=\\S?[0-9]+\\S?' /etc/podinfo/annotations; do echo waiting for annotations; sleep 2; done"]
    volumeMounts:
    - name: podinfo
      mountPath: /etc/podinfo
  volumes:
  - name: podinfo
    downwardAPI:
      items:
      - path: "labels"
        fieldRef:
          fieldPath: metadata.labels
      - path: "annotations"
        fieldRef:
          fieldPath: metadata.annotations

配置DNAT所需的RAM許可權

DNAT功能依賴於ack-extend-network-controller訪問阿里雲OpenAPI來建立資源，您需要在RAM中配置相應的許可權。

登入RAM控制台，在左側導覽列中單擊權限原則，單擊建立權限原則。

在建立權限原則頁面單擊指令碼編輯，將以下內容粘貼至代碼地區的Statement中，單擊確定，配置策略名稱稱為DNAT-Policy，再次單擊確定。

{
      "Effect": "Allow",
      "Action": [
        "ecs:DescribeNetworkInterfaces",
        "vpc:DescribeNatGateways",
        "vpc:DescribeForwardTableEntries",
        "vpc:CreateForwardEntry",
        "vpc:DescribeEipAddresses",
        "vpc:DeleteForwardEntry",
        "vpc:DescribeRouteTableList",
        "vpc:DescribeRouteEntryList"
      ],
      "Resource": [
        "*"
      ],
      "Condition": {}
    }

單擊左側導覽列中的角色，在搜尋欄中搜尋AliyunCCNECRole，在操作列單擊新增授權。
在權限原則部分的搜尋欄中搜尋並勾選DNAT-Policy，單擊確認新增授權。
