本文介紹基於單ECS架構版MySQL軟體包快速構建包含VPC對等串連功能的單租版全託管計算巢服務執行個體的詳細資料。

服務說明

本樣本採用單ECS的架構，並預設開啟了VPC對等串連功能，使用者在完成服務執行個體部署後，可以直接通過內網訪問部署在服務商側的MySQL。本樣本對應的Git倉庫地址為：mysql-managed-vpcpeering-demo。

本樣本會自動構建計算巢服務，建立過程大約持續3分鐘，當服務狀態變成待提交，即表示服務構建成功。具體的服務構建流程如下。

將MySQL安裝包（提前存放到該GitHub repo中）構建為計算巢檔案部署物。
建立計算巢服務並關聯相應的檔案部署物。

本樣本的服務為您提供了如下三種套餐。

套餐名	ECS規格類型系列	vCPU與記憶體	系統硬碟	公網頻寬
低配版	ecs.c6.large	記憶體型c6，2vCPU 4 GiB	ESSD雲端硬碟 200 GiB PL0	固定頻寬 1 Mbps
基礎版	ecs.c6.xlarge	記憶體型c6，4vCPU 8 GiB	ESSD雲端硬碟 200 GiB PL0	固定頻寬 1 Mbps
高配版	ecs.c6.2xlarge	記憶體型c6，4vCPU 8 GiB	ESSD雲端硬碟 200 GiB PL0	固定頻寬 1 Mbps

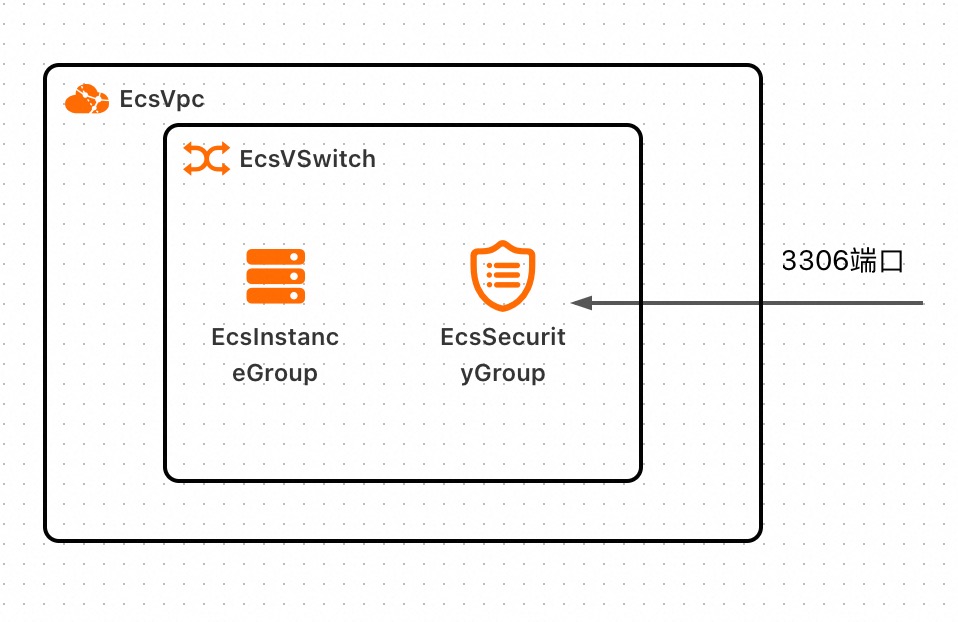

部署架構


服務構建計費說明

測試本服務構建無需任何費用，建立服務執行個體涉及的費用請參考服務執行個體計費說明。

RAM帳號要求的權限

本服務需要對ECS、VPC等資源進行訪問和建立操作，若您使用RAM使用者建立服務執行個體，需要在建立服務執行個體前，對使用的RAM使用者的帳號添加相應資源的許可權。添加RAM許可權的詳細操作，請參見為RAM使用者授權。

要求的權限如下表所示。

權限原則名稱	備忘
AliyunECSFullAccess	管理雲端服務器服務（ECS）的許可權
AliyunVPCFullAccess	管理Virtual Private Cloud的許可權
AliyunROSFullAccess	管理Resource Orchestration Service服務（ROS）的許可權
AliyunComputeNestUserFullAccess	管理計算巢服務（ComputeNest）的使用者側許可權
AliyunComputeNestSupplierFullAccess	管理計算巢服務（ComputeNest）的服務商側許可權
AliyunCDTFullAccess	管理雲資料轉送（CDT）的許可權

服務執行個體計費說明

本樣本服務在計算巢上主要涉及如下費用：

所選vCPU與記憶體規格
系統硬碟類型及容量
公網頻寬

本樣本計費方式包括：

隨用隨付（小時）
訂用帳戶

服務執行個體的預估費用在建立執行個體時可即時看到。

部署流程

部署參數說明

參數族	參數項	說明
基礎配置	資料庫root和admin賬戶密碼	資料庫root和admin賬戶密碼，長度8-32個字元，可包含大小寫字母、數字及特殊符號（包含：!@#$%^&*-+=_）。
網路設定	可用性區域	選擇可用性區域，資源將在服務商的該可用性區域建立。
網路設定	專用網路IPv4網段	填寫專用網路IPv4網段，建議您使用RFC私網地址作為專用網路的網段，如10.0.0.0/8，172.16.0.0/12，192.168.0.0/16。
網路設定	交換器子網網段	填寫交換器子網網段。

部署步驟

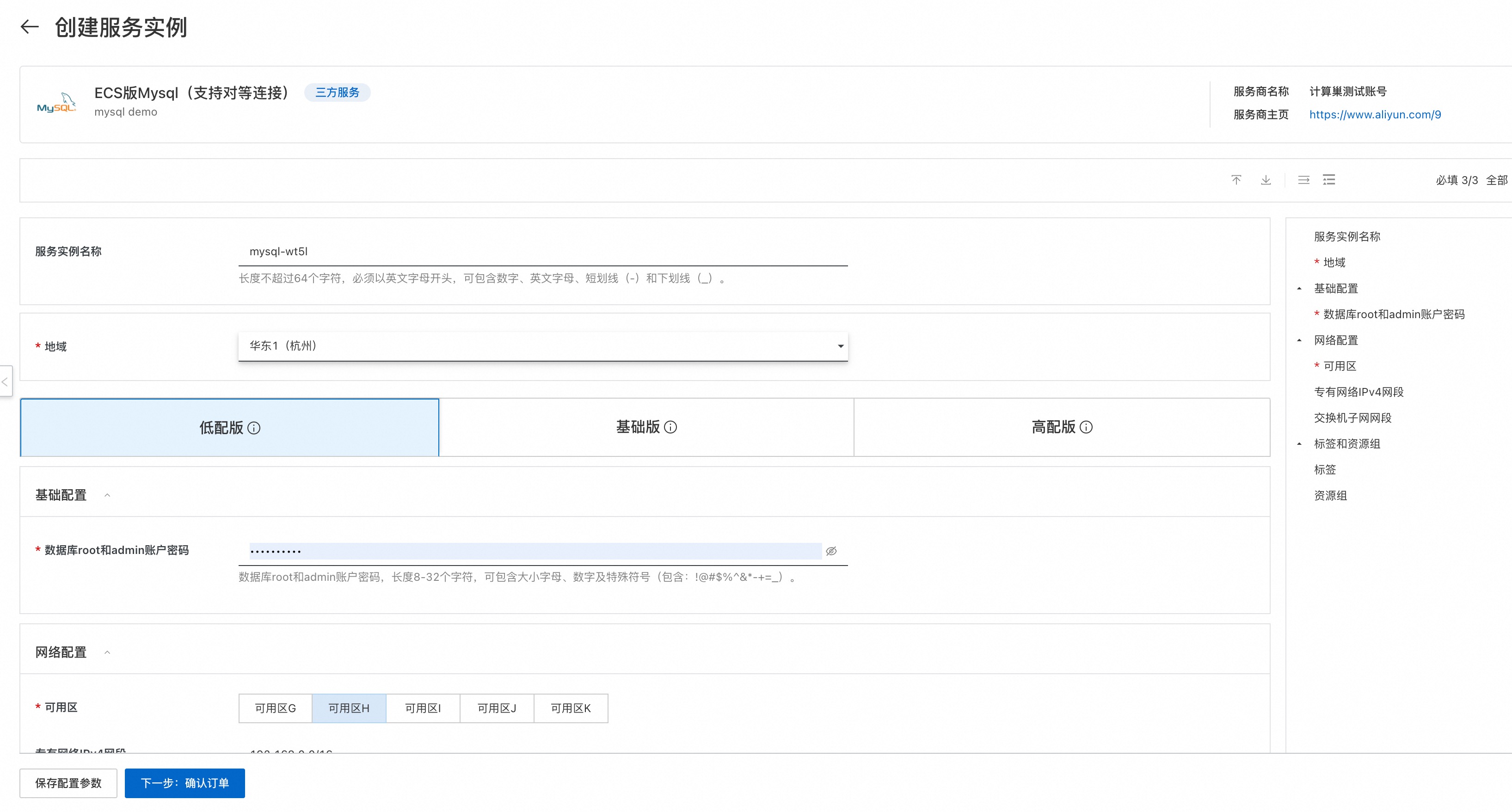

單擊服務商提供的服務執行個體部署連結，在服務執行個體部署介面，根據介面提示，填寫參數完成部署。

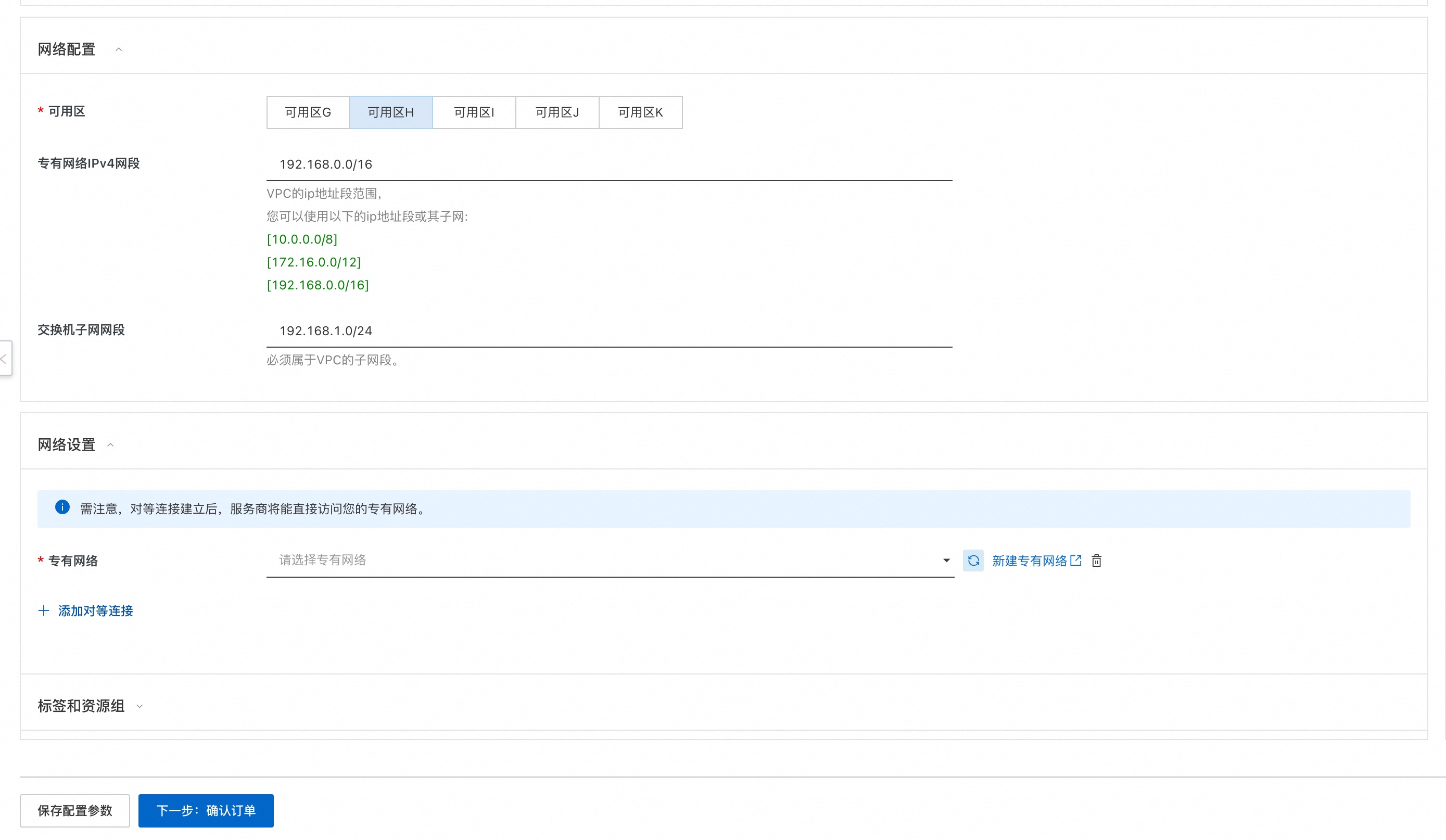

網路設定部分填入建立VPC的IPV4網段與交換器子網網段。如果需要建立對等串連，這裡還需要填寫網路設定，網路設定部分填寫對等串連的使用者側VPC。需要注意VPC的網段不可以與建立VPC網段重疊。

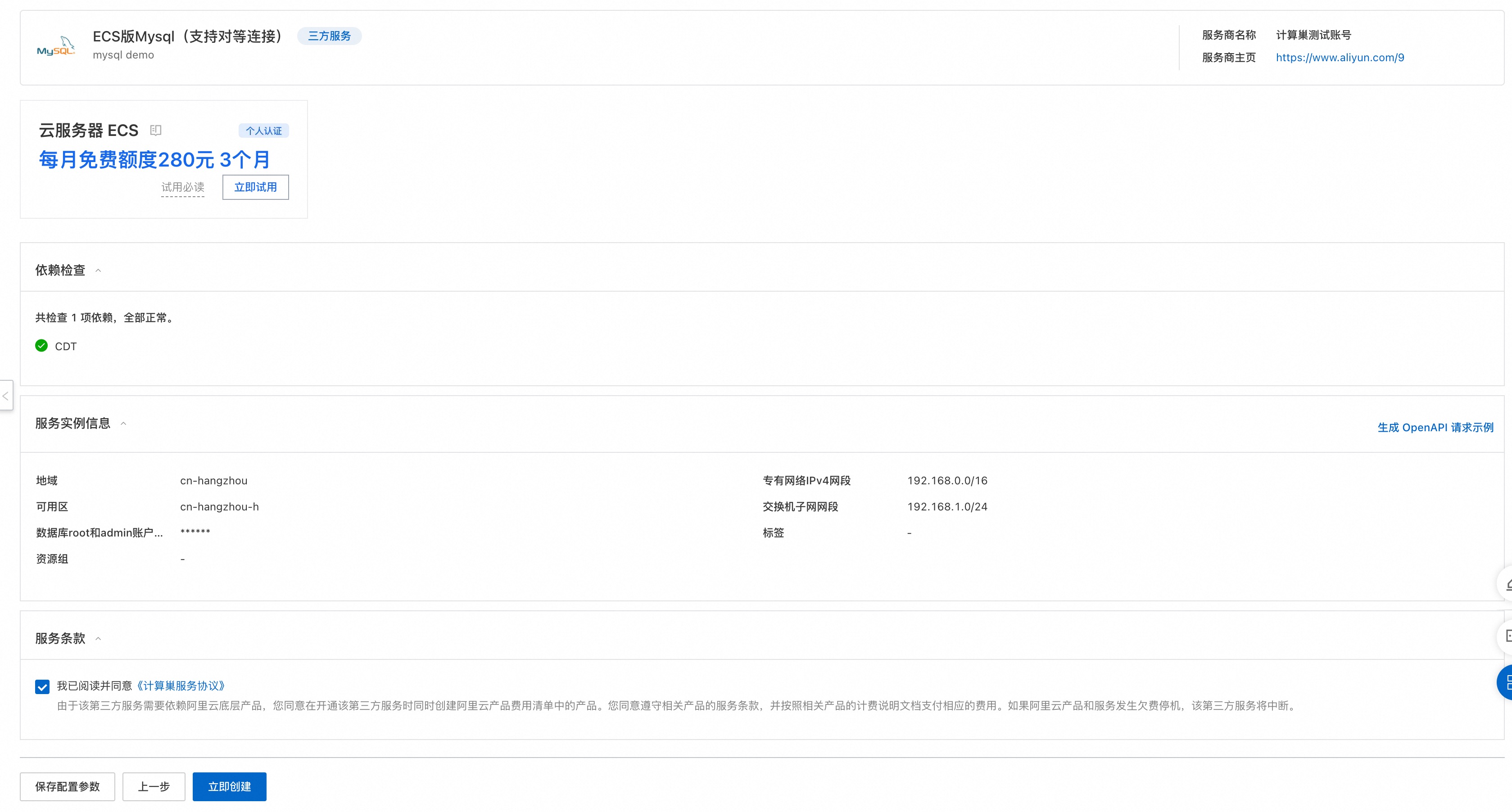

參數填寫完成後可進入訂單確認頁。

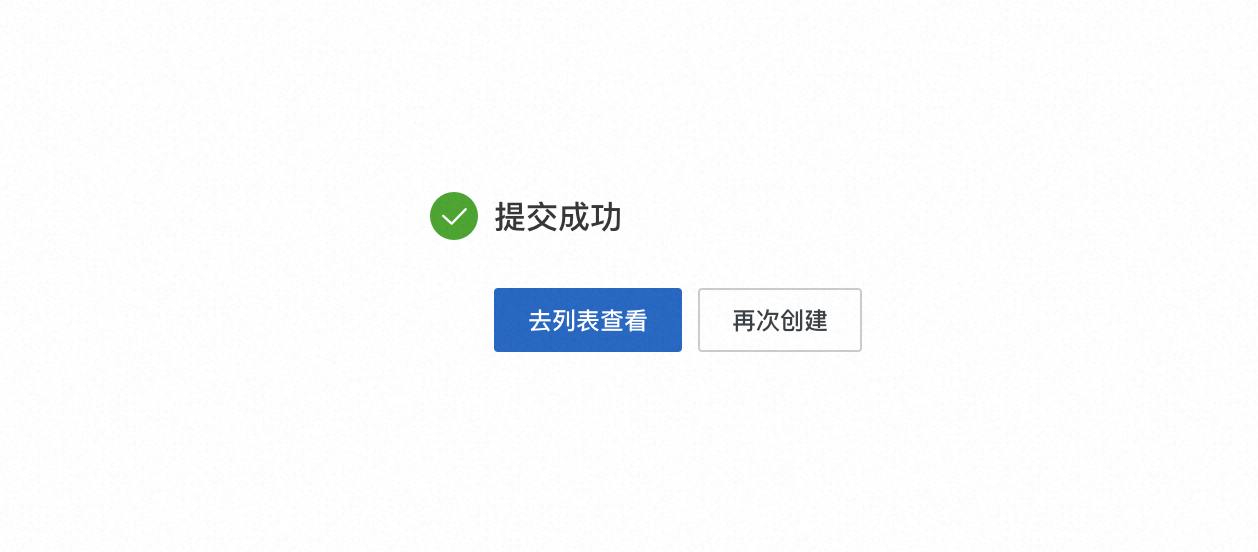

確認訂單完成後同意服務合約並點擊立即建立，進入部署階段。

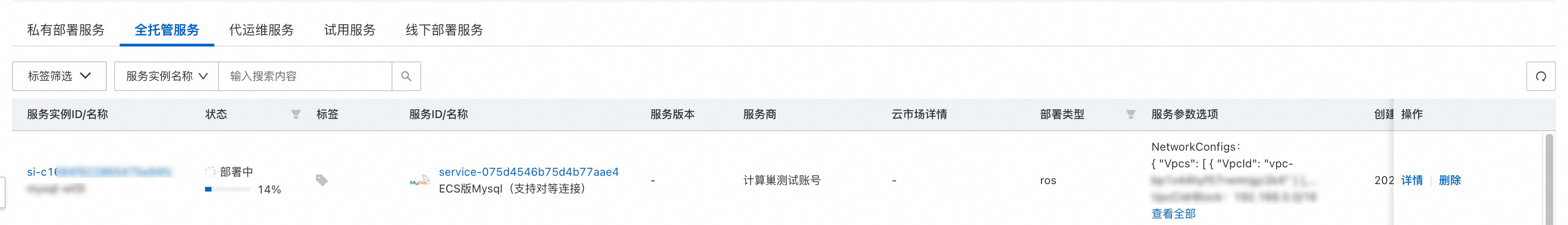

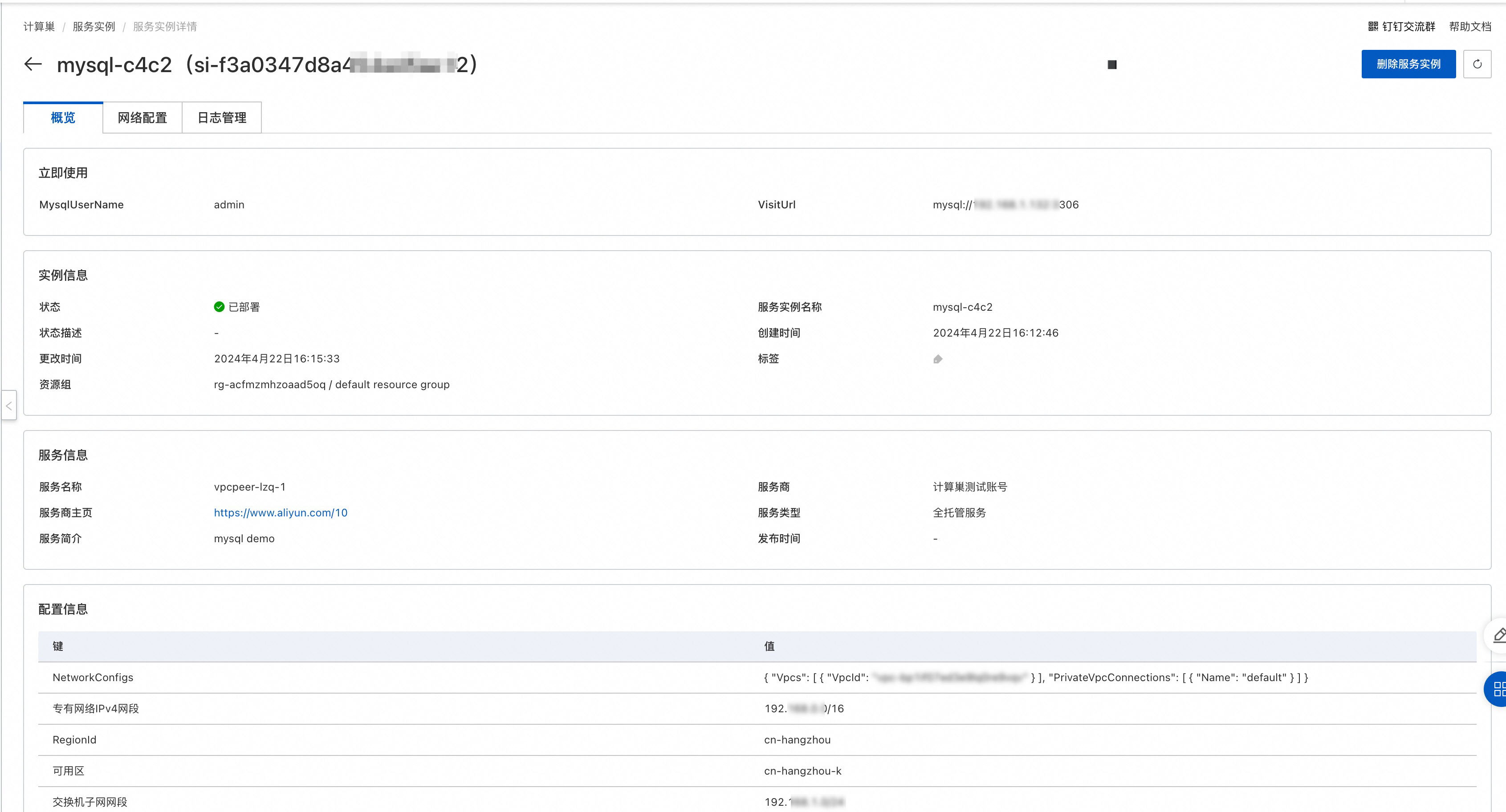

等待部署完成後就可以開始使用服務。

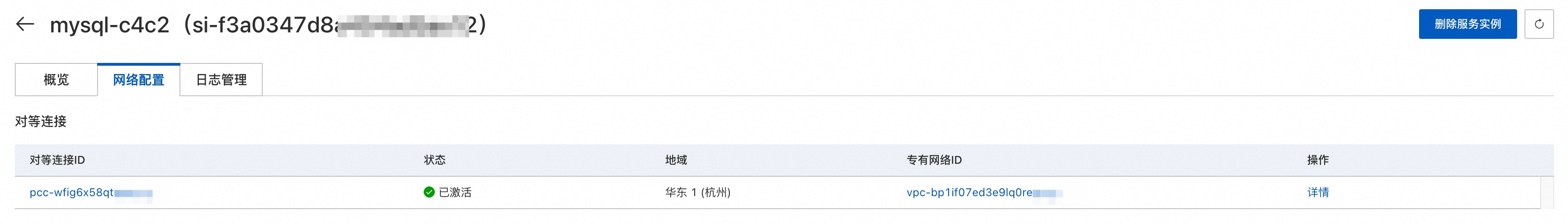

網路設定已有對等串連內容（使用者在建立服務執行個體頁選擇開啟VPC對等串連才會顯示）。
使用服務，本服務支援VPC對等串連，租戶可以通過VPC對等串連實現私網訪問，租戶私網訪問流程如下。

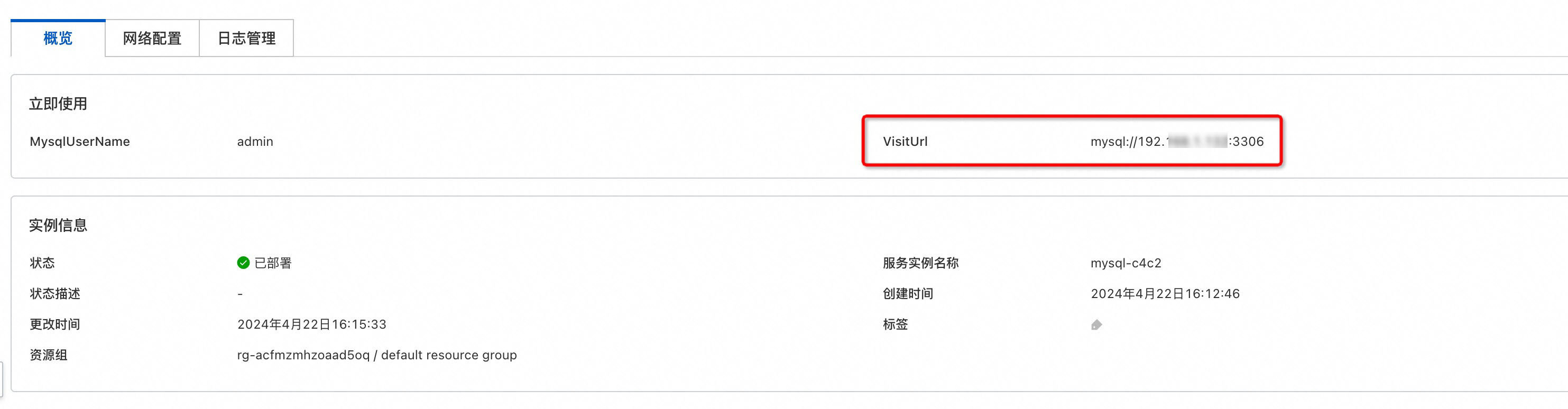

1. 在服務執行個體詳情的立即使用處VisitUrl後的私網IP地址，可以實現私網訪問。
2. 在對應的vsw中建立ECS，建立好後安裝MySQL用戶端。
```
yum install mysql
or
apt install mysql-client
```
3. 在該ECS中串連MySQL，用IP進行串連。

服務詳細說明

本文提前將MySQL社區版安裝包存放到該GitHub Repo中，構建服務過程中會將該安裝包發布為計算巢部署物，並在ROS模板中寫入安裝指令，ROS模板引擎在執行時便會自動執行安裝操作。{{ computenest::file::MySQL }} 為預留位置，會由計算巢服務替換成檔案部署物MySQL的HTTP下載地址。

wget '{{ computenest::file::MySQL }}' -O mysql-community-release-el6-5.noarch.rpm
rpm -ivh mysql-community-release-el6-5.noarch.rpm
yum repolist all | grep mysql
yum install mysql-community-server -y

檔案說明

檔案路徑	說明
config.yaml	構建服務的設定檔，服務構建過程中會使用計算巢命令列工具computenest-cli，computenest-cli會基於該設定檔構建服務。
parameters.yaml	本服務為託管版單租，使用該檔案渲染服務商需要配置的網路參數，包括VpcId，vSwitch等。
artifact/mysql-community-release-el6-5.noarch.rpm	MySQL社區版安裝包，構建過程會將該包發布為計算巢部署物。
icons/service_logo.jpg	構建服務預設的表徵圖。
templates/parameters.yaml	本服務為託管版單租服務，所以只需要使用者填寫一部分參數，即可通過該檔案指定使用者所填參數。
templates/template.yaml	ROS模板檔案，ROS模板引擎根據該模板能夠自動建立出所有的資源。

其中templates/template.yaml主要由三部分組成，詳細資料如下。

Parameters定義需要使用者填寫的參數，包括付費類型，執行個體規格，Ipv4網段，交換器子網網段和執行個體密碼可用性區域參數。

ZoneId:
 Type: String
 AssociationProperty: ALIYUN::ECS::Instance:ZoneId
 Label:
   en: VSwitch Available Zone
   zh-cn: 可用性區域
# 資料庫root賬戶密碼
Password:
 # 查詢該參數時只輸出星號（*）
 NoEcho: true
 Type: String
 Description:
   en: 'Database root account passwor, 8-32 characters, including uppercase and lowercase letters, numbers and special symbols (including: !@#$%^&*-+=_).'
   zh-cn: 資料庫root賬戶密碼，長度8-32個字元，可包含大小字母、數字及特殊符號（包含：!@#$%^&*-+=_）。
 Label:
   en: Root Account Password
   zh-cn: 資料庫root賬戶密碼
 ConstraintDescription:
   en: '8-32 characters, including uppercase and lowercase letters, numbers and special symbols (including: !@#$%^&*-+=_).'
   zh-cn: 8-32個字元，可包含大小字母、數字及特殊符號（包含：!@#$%^&*-+=_）。
 MinLength: '8'
 MaxLength: '32'
 AssociationProperty: ALIYUN::ECS::Instance::Password
# 建立Ipv4網段
VpcCidrBlock:
  Type: String
  Label:
    en: VPC CIDR IPv4 Block
    zh-cn: 專用網路IPv4網段
  Description:
    zh-cn: VPC的ip位址區段範圍，<br>您可以使用以下的ip位址區段或其子網:<br><font color='green'>[10.0.0.0/8]</font><br><font
      color='green'>[172.16.0.0/12]</font><br><font color='green'>[192.168.0.0/16]</font>
    en: 'The ip address range of the VPC in the CidrBlock form; <br>You can use
        the following ip address ranges and their subnets: <br><font color=''green''>[10.0.0.0/8]</font><br><font
        color=''green''>[172.16.0.0/12]</font><br><font color=''green''>[192.168.0.0/16]</font>'
  AssociationProperty: ALIYUN::VPC::VPC::CidrBlock
  Default: 192.168.0.0/16
# 建立交換器網段
VSwitchCidrBlock:
  Type: String
  Label:
    en: VSwitch CIDR Block
    zh-cn: 交換器子網網段
  Description:
    zh-cn: 必須屬於VPC的子網段。
    en: Must belong to the subnet segment of VPC.
  AssociationProperty: ALIYUN::VPC::VSwitch::CidrBlock
  AssociationPropertyMetadata:
    VpcCidrBlock: VpcCidrBlock
  Default: 192.168.1.0/24
# Ecs執行個體類型
EcsInstanceType:
 Type: String
 Label:
   en: Instance Type
   zh-cn: Ecs執行個體類型
 AssociationProperty: ALIYUN::ECS::Instance::InstanceType
 AllowedValues:
   - ecs.c6.large
   - ecs.c6.xlarge
   - ecs.c6.2xlarge
   - ecs.c6.4xlarge

Resources定義需要開的資源，包括新開的VPC、vSwitch、ECS、SLB執行個體。

# Vpc
EcsVpc:
  Type: ALIYUN::ECS::VPC
  Properties:
    CidrBlock:
      Ref: VpcCidrBlock
    VpcName:
      Ref: ALIYUN::StackName
# 交換器
EcsVSwitch:
  Type: ALIYUN::ECS::VSwitch
  Properties:
    ZoneId:
      Ref: ZoneId
    VpcId:
      Ref: EcsVpc
    CidrBlock:
      Ref: VSwitchCidrBlock
EcsSecurityGroup:
 Type: 'ALIYUN::ECS::SecurityGroup'
 Properties:
   VpcId:
     Ref: VpcId
   SecurityGroupIngress:
     - Priority: 1
       PortRange: 3306/3306
       NicType: internet
       SourceCidrIp: 0.0.0.0/0
       IpProtocol: tcp
# Ecs執行個體
EcsInstanceGroup:
 Type: ALIYUN::ECS::InstanceGroup
 Properties:
   # I/O最佳化執行個體
   IoOptimized: optimized
   ZoneId:
     Ref: ZoneId
   DiskMappings:
     - Category: cloud_essd
       Device: /dev/xvdb
       Size: 200
   SystemDiskSize: 40
   # cloud-init執行使用者命令
   # /var/log/cloud-init.log /var/log/cloud-init-output.log 可以看到執行日誌
   # /var/lib/cloud/instance/scripts/part-001 為具體的指令碼 可以sh 執行來排查問題
   UserData:
     Fn::Sub:
       - |
         #!/bin/sh

         # sleep一段時間確保網路就緒
         sleep 10

         # 以下省略，具體可以看templates/template.yaml
   # 付費方式：隨用隨付
   InstanceChargeType: PostPaid
   MaxAmount: 1
   # 系統硬碟類型：cloud_essd
   SystemDiskCategory: cloud_essd
   # 執行個體名稱
   InstanceName:
     Ref: ALIYUN::StackName
   VpcId:
     Ref: VpcId
   SecurityGroupId:
     Ref: EcsSecurityGroup
   VSwitchId:
     Ref: VSwitchId
   # 指定CentOS 7.9鏡像，如果修改鏡像，UserData指令碼需要進行適配
   ImageId: "centos_7_9_x64_20G_alibase_20220727.vhd"
   InstanceType:
     Ref: EcsInstanceType
   # 主機名稱
   HostName:
     Ref: ALIYUN::StackName
   # Ecs登入密碼
   Password:
     Ref: Password
   # 是否為執行個體分配公網IP
   AllocatePublicIP: true
   InternetMaxBandwidthOut: 1

Outputs定義需要最終在計算巢概覽頁中對使用者展示的輸出。

Outputs:
  MysqlUserName:
    Label: MySQL登入使用者名稱
    Value: admin
  VisitUrl:
    Label: 私網訪問地址
    Description:
      zh-cn: 私網訪問地址
      en: private Addresses
    Value:
      Fn::Sub:
        - mysql://${ServerAddress}:3306
        - ServerAddress:
            Fn::Select:
              - 0
              - Fn::GetAtt:
                  - EcsInstanceGroup
                  - PrivateIps
