Cloud Network Well-architected Design Guidelines：同地區多VPC網路設計

概述

背景介紹

隨著雲端運算的快速發展，企業紛紛在雲端構建複雜的網路架構以支援不同的業務情境，逐漸從粗放式經營向精細化管理過渡，關注組網、安全、容災與擴充等關鍵問題。其中，同地區跨VPC互聯的網路設計尤為關鍵，對確保高效率、高安全性和高可用性至關重要。本文重點討論在阿里雲環境中，如何使用VPC對等串連和轉寄路由器，針對不同的客戶情境和需求，構建高效、安全且高可用的同地區多VPC網路架構，提供一套Well-Architected解決方案。

基本概念

• Virtual Private Cloud：VPC是使用者基於阿里雲建立的自訂私人網路, 不同的專用網路之間邏輯隔離，使用者可以自訂IP位址範圍、建立子網、配置路由表。

• VPC對等串連：VPC對等串連是兩個VPC之間的網路連接，支援IPv4或IPv6互連 。您可以通過VPC對等串連實現IPv4或IPv6流量互連，從而實現同帳號或跨帳號的兩個VPC間同地區或跨地區的私網互連。

• 雲企業網CEN：雲企業網支援在地區內定義靈活的互連、隔離、引流策略，協助您打造一張靈活、可靠、大規模的企業級全球互連網絡。

• 轉寄路由器TR：轉寄路由器TR是雲企業網中的一個組件，它充當中心路由器的角色，可以串連不同的VPC、VPN、VBR、雲端服務等。TR提供了高度靈活的網路路由服務，支援多路由表和進階路由策略，方便使用者在複雜網路環境中管理流量和策略。它是多VPC網路設計中實現複雜網路架構和跨賬戶網路架構的關鍵組件。通過使用TR，使用者能夠實現不同網路間的集中化管理和流量控制，同時也簡化了網路架構和操作複雜性。

設計原則

可持續架構：隨著客戶雲上業務規模的發展，需要在整體架構不變的情況下，支援更多的VPC串連、路由條目配置以及可能的網路安全性原則。

安全有限互訪：通過網路路由實現不同VPC網段的按需互連，確保敏感性資料和系統不會被未授權訪問和相互幹擾，做到精細化的許可權控制和安全管理。

滿足業務效能：根據不同業務需求來最佳化網路設計，比如為特定應用程式配置特定的網路拓撲結構，或者根據流量模式最佳化網路效能。

設計關鍵點

在設計同地區多VPC網路時，VPC對等串連和轉寄路由器各有所長，需要基於具體需求進行綜合考慮：

VPC對等串連更適合網路結構簡單、流量低且無需擴充的環境，可以提供直接的串連和較低的延遲，成本效益顯著，便於最小化操作複雜性。

轉寄路由器則適用於需要大規模網路互連、高度可靠性、可擴充和靈活的路由管理的情境。儘管TR有一定成本，但其提供了更強大的功能和更高的操作便捷性，尤其是在串連了大量VPC的複雜網路結構中，需要綜合考慮安全性、可靠性、效能效率、成本最佳化、部署最佳化等Well-Architected Framework的關鍵領域，TR會更適合。

安全

• VPC間互訪：除安全性群組和網路ACL外，可以通過TR聯動路由策略功能進行集中式的網路流量管理，易於實現統一的安全性原則和監控。TR支援聯動Cloud Firewall，進一步保障企業內部不同業務單元的資料隔離和安全。

• TR多路由表設計：在TR網路中，可以建立多個路由表來實現公網環境、生產環境、測試開發環境之間的安全隔離。每個VPC環境都可以關聯到特定的路由表，聯動路由策略來控制不同環境之間的存取權限。多路由表設計允許您靈活地定義哪些交換器能夠訪問互連網、哪些交換器僅限於私人網路之間的通訊，以及哪些交換器可以互相訪問。

• 服務鏈結設計：服務鏈結是一種網路設計原則，其中網路流量可以按順序通過一系列的網路服務，如防火牆、入侵偵測系統、負載平衡等。通過服務鏈結設計，您可以強制實施網路流量必須通過特定的安全檢查點，從而提高安全性和合規性。例如，將所有出口或入口流量通過TR定向經過Cloud Firewall，確保所有流量都符合安全性原則。

• 多TR平面隔離設計：使用多TR平面可以將不同的網路環境隔離開，例如將生產環境、開發環境和管理網路的環境分別隔離，或者以不同的子公司維度進行環境隔離。每個TR可以有自己的路由表和安全性原則，從而實現更細粒度的網路隔離和控制。這種設計通常用於更複雜的組織圖，其中不同的部門或業務線需要獨立的網路分隔，以符合內部治理和合規要求。

效能

• VPC對等串連提供直接穩定的串連，通過靜態路由配置，有效減少網路鏈路冗餘，提升網路可靠性。尤其在簡單網路拓撲中，其管理直觀，便於維護高可用性。

• 轉寄路由器提供動態路由和容錯移轉機制，增強網路冗餘性和鏈路自愈能力。TR支援VPC對等串連不具備的路由傳遞，進一步加強了組網可靠性。同時，TR具備可用性區域層級的管理能力，可以基於資源所在可用性區域選擇TR的交換器，降低轉寄時延，構建可視化的高可用架構。

彈性

• VPC對等串連提供了低延遲的網路連接，適合延遲敏感型應用。對於同地區多VPC通訊，提供最直接的資料轉送路徑。

• 轉寄路由器支援多VPC間的高效資料轉送，並能夠根據即時的網路狀況動態最佳化路由，且TR可以有效處理大規模網路的複雜性和資料吞吐需求。每個網路執行個體串連支援的最大頻寬為：華東1（杭州）、華東2（上海）、華北2（北京）、華南1（深圳）、中國香港、新加坡地區為50 Gbps，其餘地區為10 Gbps。

可觀測

• VPC對等串連支援通過開通流日誌以及SLS進行VPC間的流量分析。

• 網路智慧型服務NIS支援對TR組網架構進行拓撲發現和管理，以及同地區VPC間流量進行效能監控和流量分析。通過整合機器學習、知識圖譜等AIOps方法減少網路使用複雜性，提供自助營運能力，方便網路架構師和營運工程師更快捷地設計和使用網路。

設計最佳實務

在實現同地區多VPC的架構設計後，確保各VPC間高效互聯至關重要。VPC對等串連和轉寄路由器均可作為串連方案，前者通常用於簡單的一對一VPC網路連接，後者則針對複雜網路環境，如多VPC、跨賬戶串連及進階路由需求，展現出更廣泛的適用性。通過合理配置TR，您可以靈活地調整和最佳化網路流量路徑，確保網路設計的延展性和安全性。

簡單網路互聯情境

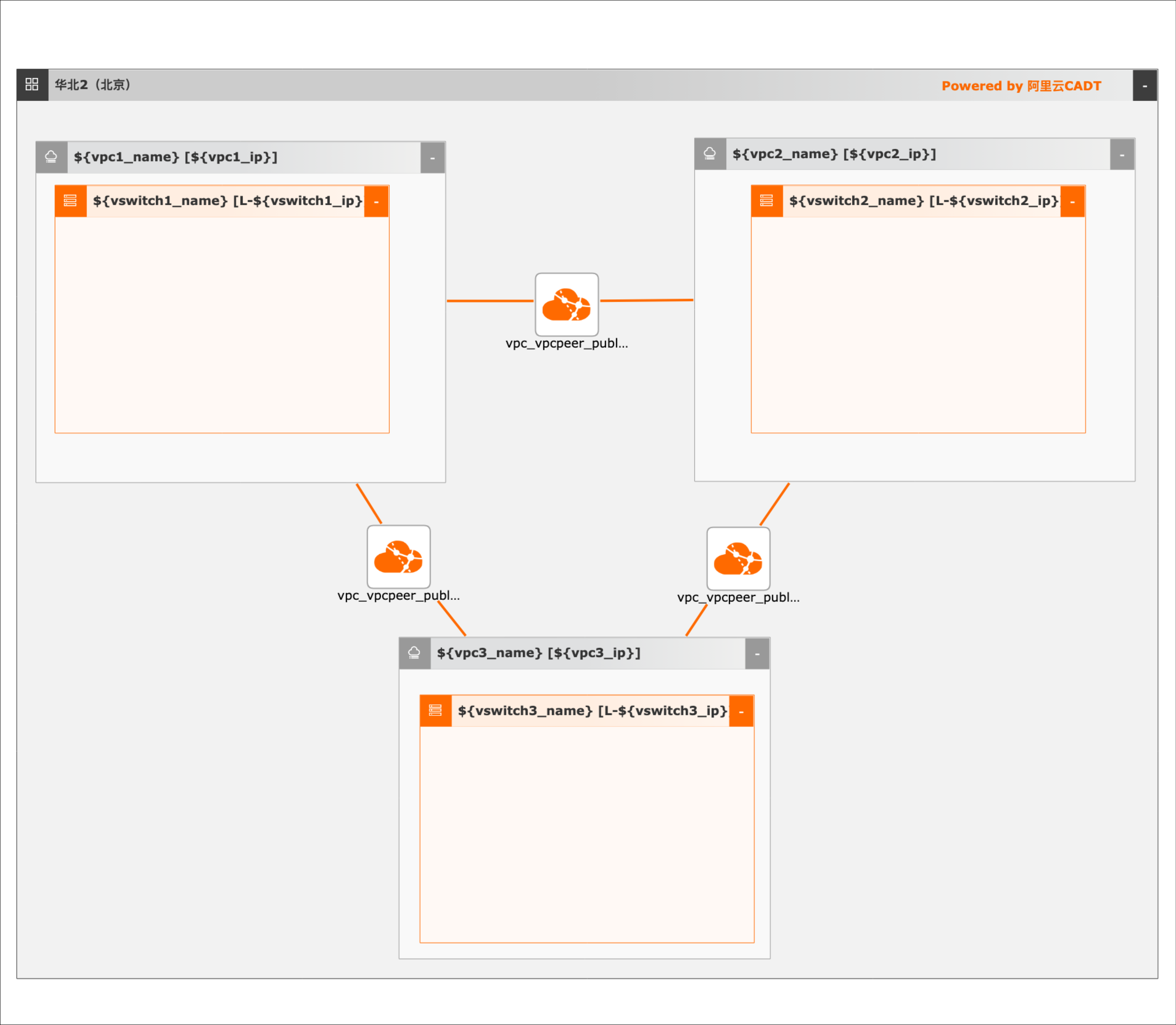

簡單網路互聯情境中，兩個業務單元分別位於獨立的VPC中，它們通過VPC對等串連確保了內部網路的連通性及安全性，同時維持著各自的業務隔離。鑒於當前及未來較長時期內無需擴充，這種架構穩定且高效。VPC A與VPC B間實現了資源共用和互訪，當VPC A與VPC B都關聯了IPv6 CIDR網段時，每個VPC的路由表可同時配置對端VPC的IPv4與IPv6路由條目，使用者可根據實際需要靈活選擇IPv4或IPv6進行通訊。

複雜網路互聯情境

• DMZ地區（DeMilitarized Zone）：作為網路安全緩衝區，通常包含對外訪問和被訪問的服務元件，如DDoS、WAF、NAT Gateway、負載平衡、業務前端伺服器等。它作為內部網路（例如生產環境）和外部網路（例如公用互連網）之間的中介層，提供額外的安全保護。

• 共用服務區：部署被多個環境共用的服務，如身份認證服務、集中日誌管理服務、內部DNS解析等，允許各個環境訪問共用資源，減少重複部署。

• 生產環境：託管運行中的商務應用程式和服務，具備最進階別的安全控制和監控。此環境需要密切監控和管理，以確保高可用性和效能。不同的業務與專案，可以再進行不同的VPC拆分。

• 開發環境：隔離於生產環境，專供開發人員進行代碼編寫與初步測試，避免開發活動影響生產服務。不同的業務、專案，可以再進行不同的VPC拆分。

• 測試環境：作為深入測試地區，類比生產環境進行整合測試、效能測試和使用者驗收測試，以確保在實際部署前發現問題。

• 安全VPC：託管安全相關的工具和服務，如東西向防火牆、入侵偵測系統（IDS）、漏洞掃描工具等，專註於監控和保護整個多VPC架構的安全。

• 營運&VPN接入區：專門用於營運人員遠端存取和雲環境管理。通常包含VPN服務和其他遠端存取工具（如無影），有助於安全地控制對雲資源的訪問。

情境1：單平面組網

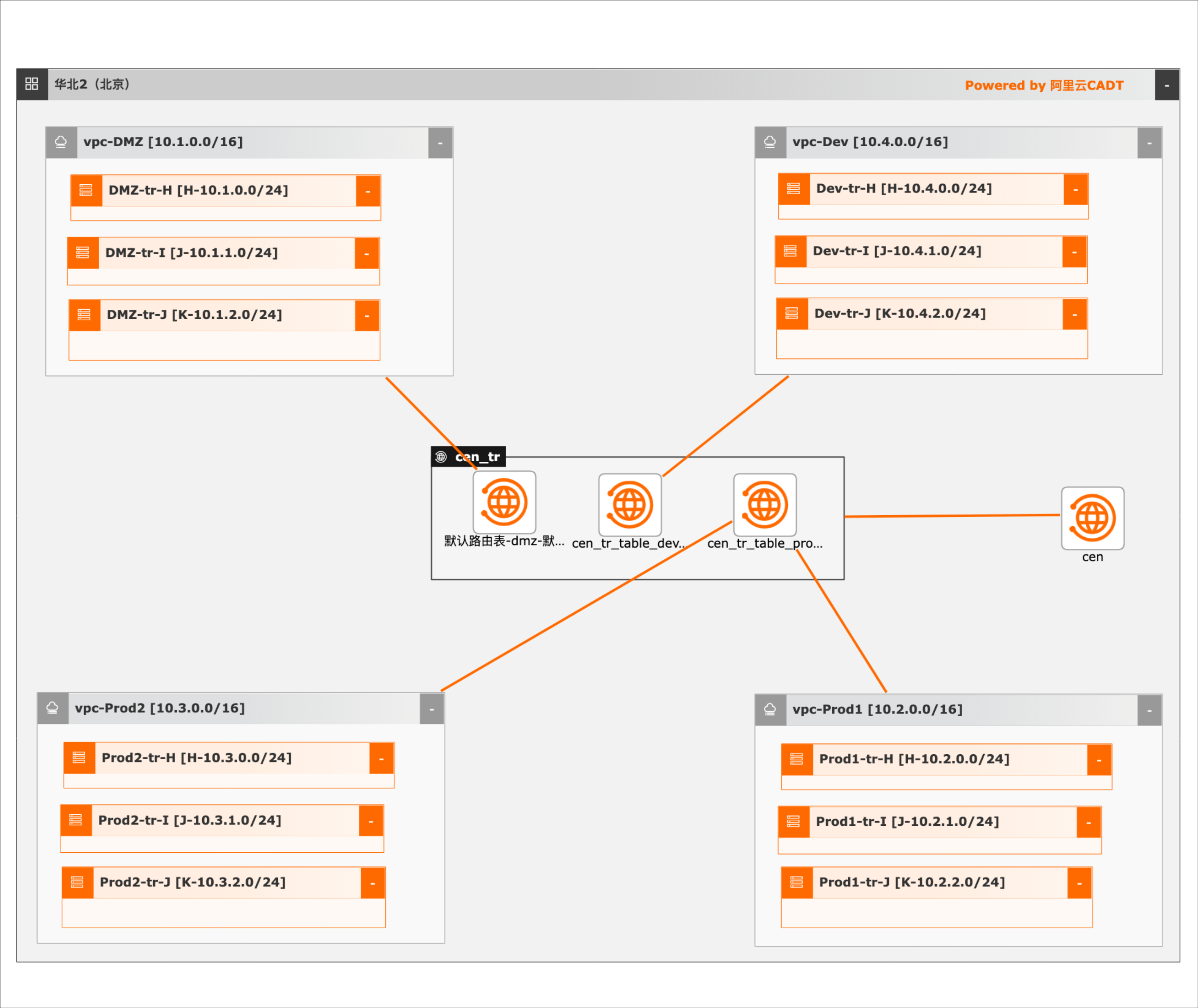

企業多個業務VPC之間通過TR進行大規模組網，實現VPC之間的按需互連。同時構建DMZ VPC以統一管理所有公網出入流量。生產、開發、測試等不同業務之間的存取控制均通過TR路由表中的路由條目和路由策略進行管理。

情境2：多平面組網

集團型商業網路架構通常映射其組織圖，形成集團-子公司-業務單元三級網路布局，需採用多平面架構以滿足複雜需求。多平面組網架構實施有兩大策略：通過多個TR執行個體或者通過TR路由表進行平面切分。平面切分遵循橫向與縱向邏輯。橫向切分適用於集中式營運模式，將網路分為生產、開發測試及共用服務等層面；而縱向分割則按子公司劃分，適合各子公司擁有獨立營運團隊的情境。

通過多個TR執行個體進行多平面組網

多個VPC間通過多個TR平面構建多平面組網，實現多環境隔離，僅共用服務VPC與多個TR平面內的所有VPC互聯互連。如圖所示，通過TR-1進行平面1的規模組網，TR-2進行平面2的規模組網，且共用服務VPC可分別訪問TR-1和TR-2內的VPC。

通過TR多路由表進行多平面組網

按照TR路由表劃分成多平面，各子公司VPC綁定獨立的TR路由表。TR路由表中的路由配置和路由策略決定子公司之間的互連。同時可以構建公網路由表，僅用於管理DMZ VPC的路由轉寄，作為各個子公司公網南北向流量管理的統一出入口。

應用情境介紹

業務簡單互連情境：適用於雲上網路結構簡單，僅需A和B業務間直接通訊，例如企業簡單的服務調用情境，對安全性和彈性要求較低。

企業雲上標準組網情境：適用於中大型及集團化企業，業務單元眾多，且涵蓋多樣化的業務單元互動模式（全互連、有限互連、不互連）。要求雲網路具備高可靠性、安全性和彈性，能夠支撐業務單元的規模化增長，同時能夠較為便捷地進行集中化網路管理。

Terraform參考
