：VPC執行個體路由表或雲企業網中提示“路由衝突”的解決方案

問題描述

• VPC執行個體路由表的系統路由條目頁簽下提示路由衝突。

• 雲企業網執行個體下網路執行個體路由資訊頁簽顯示路由衝突。

問題原因

導致此類問題的常見原因如下：

• 雲企業網中VPC執行個體之間的交換器網段存在衝突。

• 在VPC執行個體既使用VPC對等串連又使用雲企業網的情境下，對等連線路由和雲企業網下的路由存在衝突。

• 雲企業網的路由條目限額問題。

解決方案

請根據您的實際情境選擇對應的步驟排查問題。

雲企業網中VPC執行個體之間的交換器網段存在衝突

例如華東1（杭州）地區的VPC1和VPC2串連至同一個雲企業網執行個體，VPC1和VPC2的網段規劃如下表所示。在將VPC1和VPC2加入雲企業網執行個體後，您將在VPC執行個體路由表的系統路由條目頁簽下和雲企業網執行個體網路執行個體路由資訊頁簽下分別看到路由衝突的提示。

1. 查看產生路由衝突的網段。

   您可以在專用網路管理主控台和雲企業網管理主控台分別查看產生路由衝突的網段。

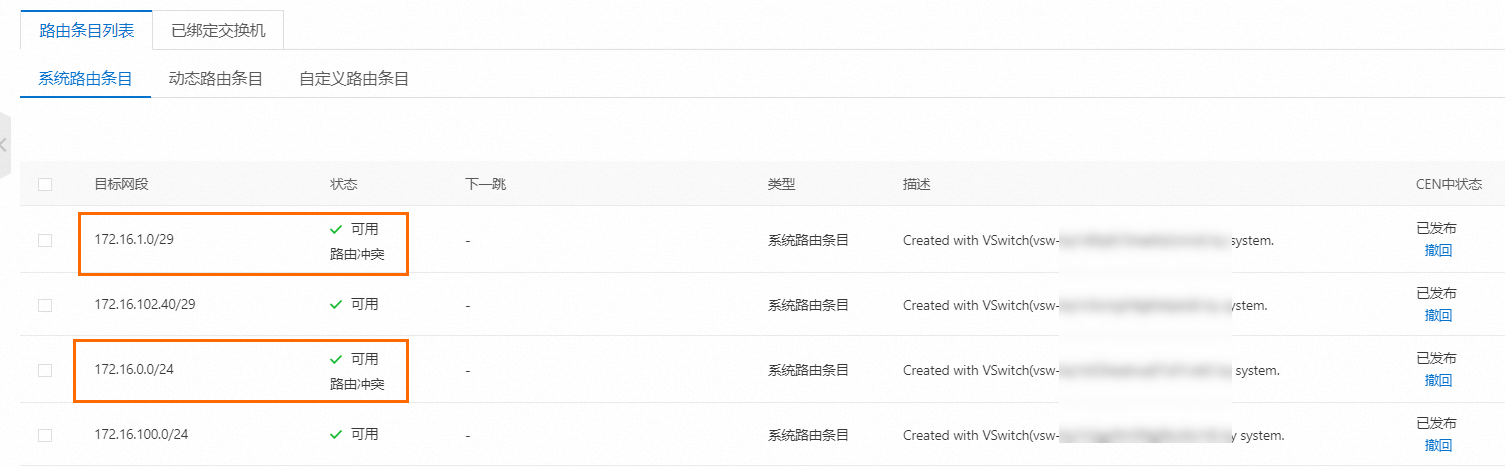

   • 登入專用網路管理主控台，在VPC執行個體路由表詳情頁面的系統路由條目頁簽下查看產生路由衝突的網段。

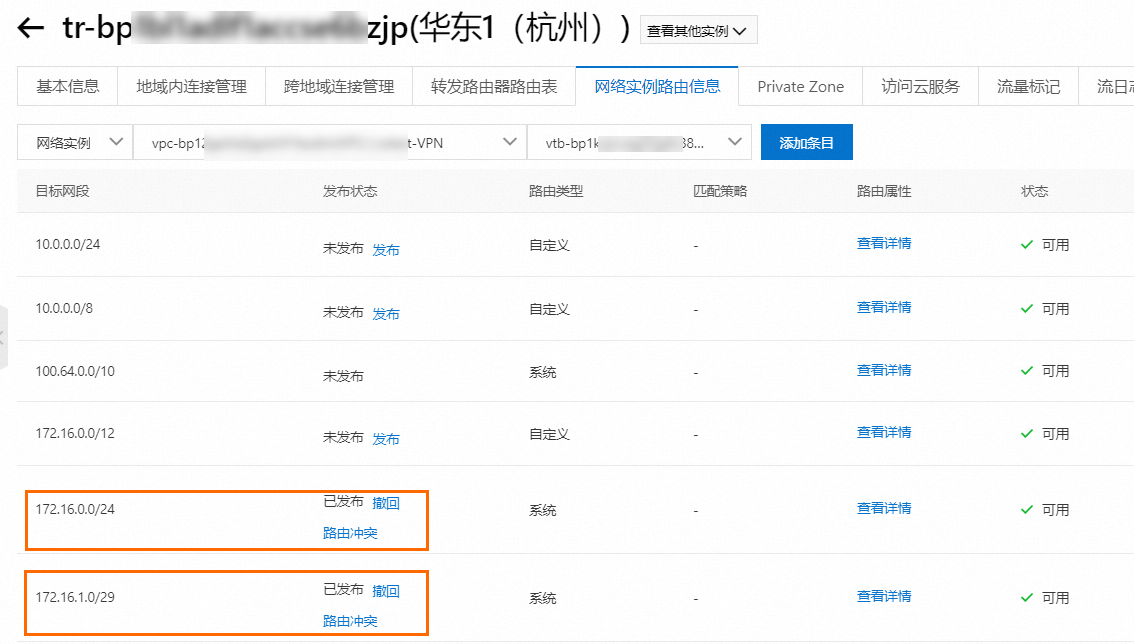

   • 登入雲企業網管理主控台，找到並單擊雲企業網執行個體，在基本資料>轉寄路由器頁簽找到VPC執行個體串連的轉寄路由器執行個體，單擊轉寄路由器執行個體ID，然後在轉寄路由器執行個體詳情頁面單擊網路執行個體路由資訊頁簽，查看產生路由衝突的網段。

2. 解決衝突的網段。

   請根據實際情境選擇以下任意一種方式：

   • 刪除產生網段衝突的交換器。具體操作，請參見雲企業網中VPC執行個體下的交換器網段衝突的解決方案。

   • 在雲企業網管理主控台中，將存在網段衝突的VPC執行個體從雲企業網中刪除。具體操作，請參見刪除網路執行個體串連。

     衝突網段無法與其他VPC互連，雲企業網會優先選擇先加入雲企業網的VPC執行個體的網段。

   • 使用VPC NAT Gateway產品解決網段衝突問題。具體操作，請參見使用VPC NAT Gateway實現VPC地址衝突時的互相訪問。

VPC執行個體同時使用VPC對等串連以及雲企業網的情境

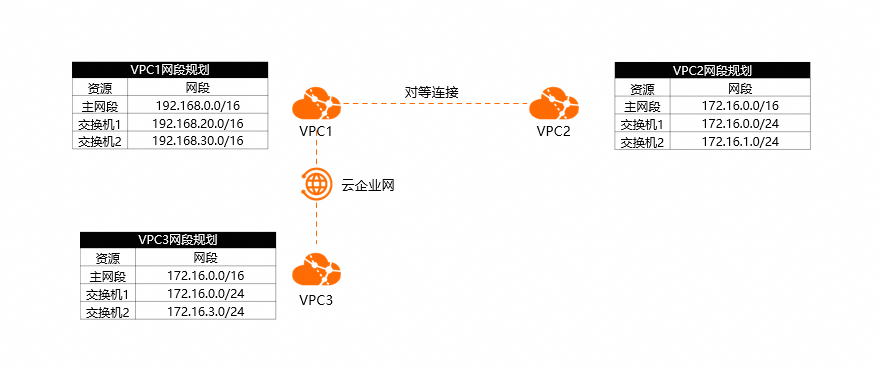

本部分以下圖情境為例進行說明。VPC1、VPC2、VPC3位於相同地區，VPC1和VPC2通過VPC對等串連功能進行串連，VPC1和VPC3之間使用雲企業網進行串連。VPC1、VPC2、VPC3的網段規劃如下表所示。VPC1和VPC2配置完成後，再配置VPC1和VPC3，VPC3下將會產生路由衝突。

1. 查看產生路由衝突的網段。

   您可以在專用網路管理主控台和雲企業網管理主控台分別查看產生路由衝突的網段。

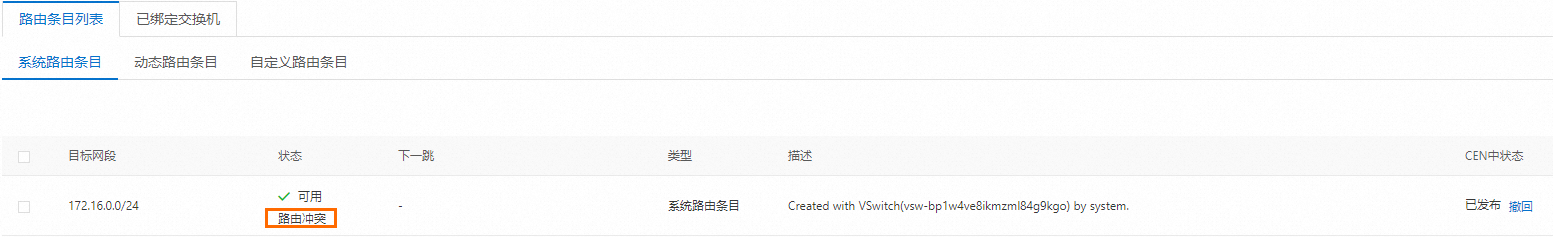

   • 登入專用網路管理主控台，在VPC3執行個體路由表詳情頁面的系統路由條目頁簽下查看產生路由衝突的網段。

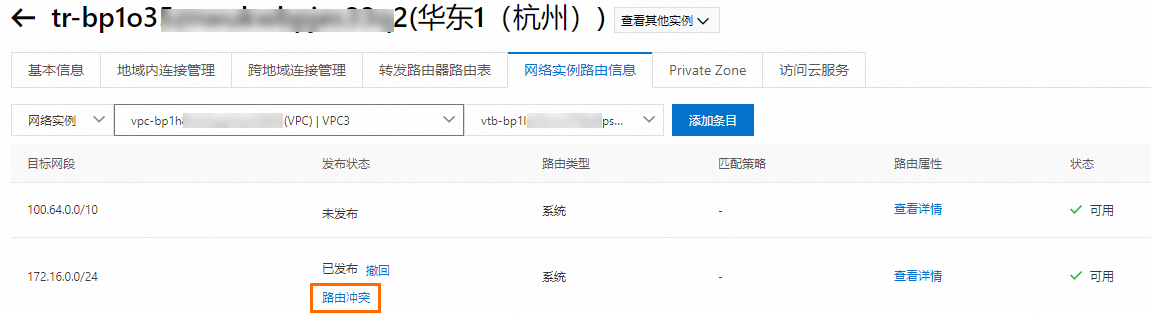

   • 登入雲企業網管理主控台，找到並單擊雲企業網執行個體，在基本資料>轉寄路由器頁簽找到VPC3執行個體串連的轉寄路由器執行個體，單擊轉寄路由器執行個體ID，然後在轉寄路由器執行個體詳情頁面單擊網路執行個體路由資訊頁簽，查看產生路由衝突的網段。



2. 解決衝突的網段。

   在為對等串連配置路由時，您可以配置更精確的目標網段例如172.16.0.0/25或其他範圍的目標網段例如172.16.0.0/20，確保對等連線路由的目標網段和VPC3下的網段不相同。

   說明

   VPC執行個體學習到的對等串連的路由會被定義為自訂路由，其優先順序高於通過雲企業網學習到的動態路由。

雲企業網中路由條目超限導致路由表提示“路由衝突”

1. 登入CloudMonitor控制台。

2. 在左側導覽列，選擇事件中心>系統事件。

3. 在系統事件頁面，查看雲企業網的系統事件，確認是否存在QuotaExceeded:Route系統事件。

   建議您為路由條目數量建立閾值警示規則，以便可以及時收到路由條目數量超限提醒。具體操作，請參見監控路由條目資源。

適用於

• Virtual Private Cloud

• 雲企業網
