    ：WA-同地區單VPC網路模板

    文件中心

    ：WA-同地區單VPC網路模板

    更新時間：Jan 04, 2025

    模板ID

    51N54AV10ZTRRTRW

    地址：https://bpstudio.console.alibabacloud.com/bpStudio/topo?TemplateId=51N54AV10ZTRRTRW

    支援地區

    新加坡、深圳、上海

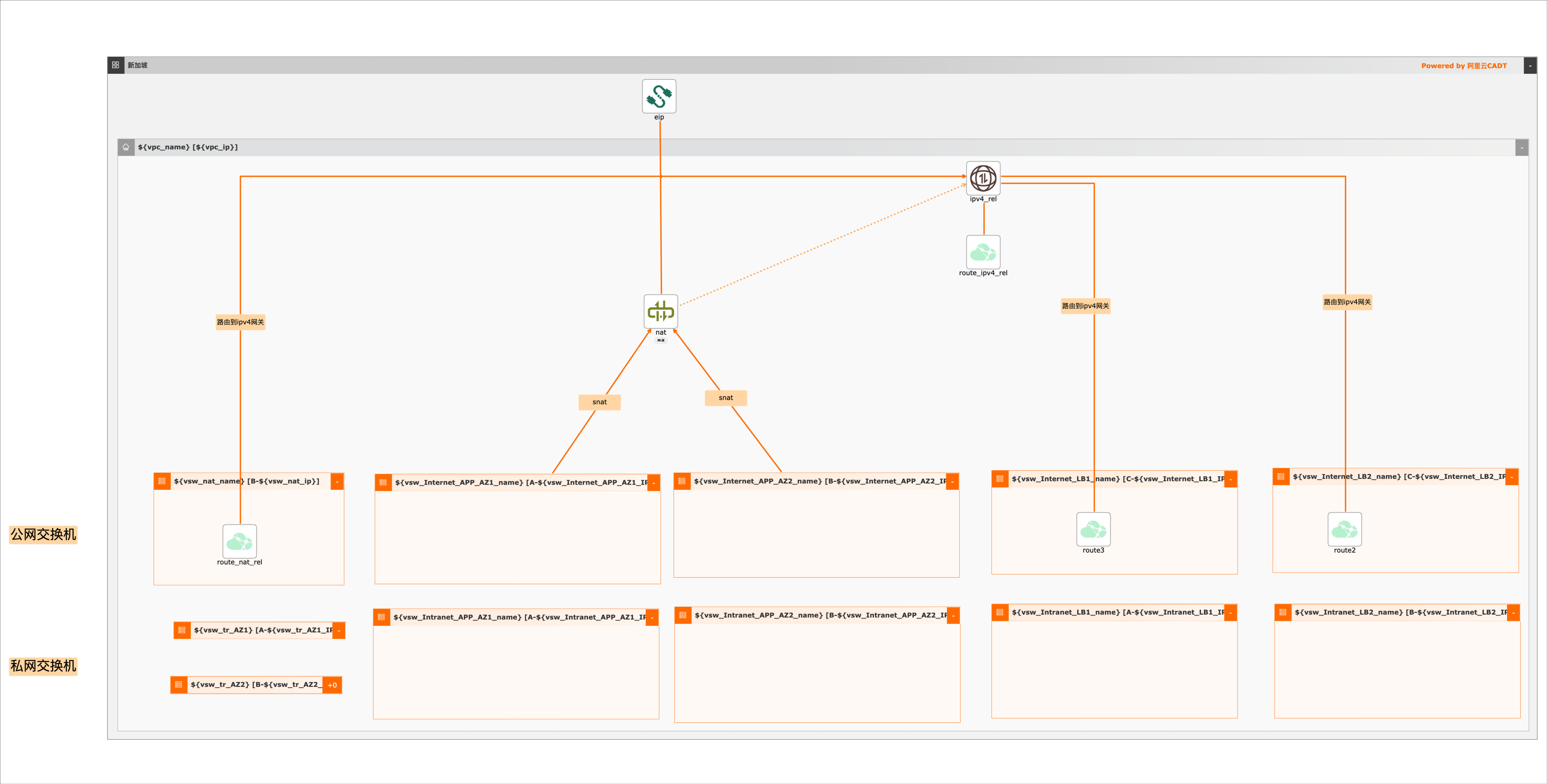

    模板架構


    參數變數

    參數變數類型包括String等，通過variables傳遞相關參數值。

    如果未傳遞，則使用預設值。 如果修改模板變數配置，可以參考：模板變數配置

    序號

    變數名稱

    變數類型

    預設值

    描述

    1

    ${vpc_name}

    String

    vpc-prod

    VPC的名稱

    2

    ${vpc_ip}

    String

    192.168.0.0/16

    VPC的網段地址

    3

    ${vsw_nat_name}

    String

    nat專用

    NAT Gateway名稱

    4

    ${vsw_nat_ip}

    String

    192.168.1.0/24

    NAT Gateway關聯的交換器

    5

    ${vsw_Internet_APP_AZ1_name}

    String

    互連網-A

    外網-應用交換器1名稱

    6

    ${vsw_Internet_APP_AZ1_IP}

    String

    192.168.20.0/24

    外網-應用交換器1網段

    7

    ${vsw_Internet_APP_AZ2_name}

    String

    互連網-B

    外網-應用交換器2名稱

    8

    ${vsw_Internet_APP_AZ2_IP}

    String

    192.168.0.0/24

    外網-應用交換器2網段

    9

    ${vsw_Internet_LB1_name}

    String

    lb-Internet-A

    外網-LB交換器1名稱

    10

    ${vsw_Internet_LB1_IP}

    String

    192.168.31.0/24

    外網-LB交換器1網段

    11

    ${vsw_Internet_LB2_name}

    String

    lb-Internet-C

    外網-LB交換器2名稱

    12

    ${vsw_Internet_LB2_IP}

    String

    192.168.11.0/24

    外網-LB交換器2網段

    13

    ${vsw_Intranet_APP_AZ1_name}

    String

    內網-A

    內網-應用交換器1名稱

    14

    ${vsw_Intranet_APP_AZ1_IP}

    String

    192.168.30.0/24

    內網-應用交換器1網段

    15

    ${vsw_Intranet_APP_AZ2_name}

    String

    內網-B

    內網-應用交換器2名稱

    16

    ${vsw_Intranet_APP_AZ2_IP}

    String

    192.168.10.0/24

    內網-應用交換器2網段

    17

    ${vsw_Intranet_LB1_name}

    String

    lb-Intranet-A

    內網-LB交換器1名稱

    18

    ${vsw_Intranet_LB1_IP}

    String

    192.168.40.0/24

    內網-LB交換器1網段

    19

    ${vsw_Intranet_LB2_name}

    String

    lb-Intranet-B

    內網-LB交換器2名稱

    20

    ${vsw_Intranet_LB2_IP}

    String

    192.168.41.0/24

    內網-LB交換器2網段

    21

    ${vsw_tr_AZ1}

    String

    tr-A

    tr交換器1名稱

    22

    ${vsw_tr_AZ1_IP}

    String

    192.168.240.0/29

    tr交換器1網段

    23

    ${vsw_tr_AZ2}

    String

    tr-B

    tr交換器2名稱

    24

    ${vsw_tr_AZ2_IP}

    String

    192.168.241.0/29

    tr交換器2網段

    命令列調試

    YAML檔案傳參配置樣本（預設VPC、交換器、安全性群組、IPv4、路由表均為新建立）：

    template_id: 51N54AV10ZTRRTRW
area_id: "cn-shanghai"

variables = ${vpc_name}: "vpc-prod",
            ${vpc_ip}: "192.168.0.0/16",
            ${vsw_nat_name}: "nat-prod",
            ${vsw_nat_ip}: "192.168.1.0/24",
            ${vsw_Internet_APP_AZ1_name}: "vsw-Internet-APP-D",
            ${vsw_Internet_APP_AZ1_IP}: "192.168.2.0/24",
            ${vsw_Internet_APP_AZ2_name}: "vsw-Internet-APP-E",
            ${vsw_Internet_APP_AZ2_IP}: "192.168.3.0/24",
            ${vsw_Internet_LB1_name}: "vsw-Internet-LB-D",
            ${vsw_Internet_LB1_IP}: "192.168.12.0/24",
            ${vsw_Internet_LB2_name}: "vsw-Internet-LB-E",
            ${vsw_Internet_LB2_IP}: "192.168.13.0/24",
            ${vsw_Intranet_APP_AZ1_name}: "vsw-Intranet-APP-D",
            ${vsw_Intranet_APP_AZ1_IP}: "192.168.22.0/24",
            ${vsw_Intranet_APP_AZ2_name}: "vsw-Intranet-APP-E",
            ${vsw_Intranet_APP_AZ2_IP}: "192.168.23.0/24",
            ${vsw_Intranet_LB1_name}: "vsw-Intranet-LB-D",
            ${vsw_Intranet_LB1_IP}: "192.168.32.0/24",
            ${vsw_Intranet_LB2_name}: "vsw-Intranet-LB-E",
            ${vsw_Intranet_LB2_IP}: "192.168.33.0/24",
            ${vsw_tr_AZ1}: "tr-D",
            ${vsw_tr_AZ1_IP}: "192.168.240.0/29",
            ${vsw_tr_AZ2}: "tr-E",
            ${vsw_tr_AZ2_IP}: "192.168.241.0/29"

configuration:
  enableMonitor: "0"
  enableReport: "0"

    備忘說明：

    1、如果更換地區，替換area_id的欄位，如上海“cn-shanghai”，替換為深圳“cn-shenzhen”

    ID可以參考：地區和可用性區域

    2、NAT所關聯交換器的路由表已經配置了到IPv4網關的預設路由，LB交換器中的路由表也已經配置了到IPv4網關的預設路由，方案部署完成後，無需手動進行路由的配置
