通過IPSec-VPN網關連通Virtual Private Cloud
模板ID MXQCLVXC1E3J9GOZ 地址：https://bpstudio.console.alibabacloud.com/bpStudio/topo?TemplateId=MXQCLVXC1E3J9GOZ
支援地區 杭州、北京、上海、深圳、廣州、呼和浩特、烏蘭察布、青島、張家口

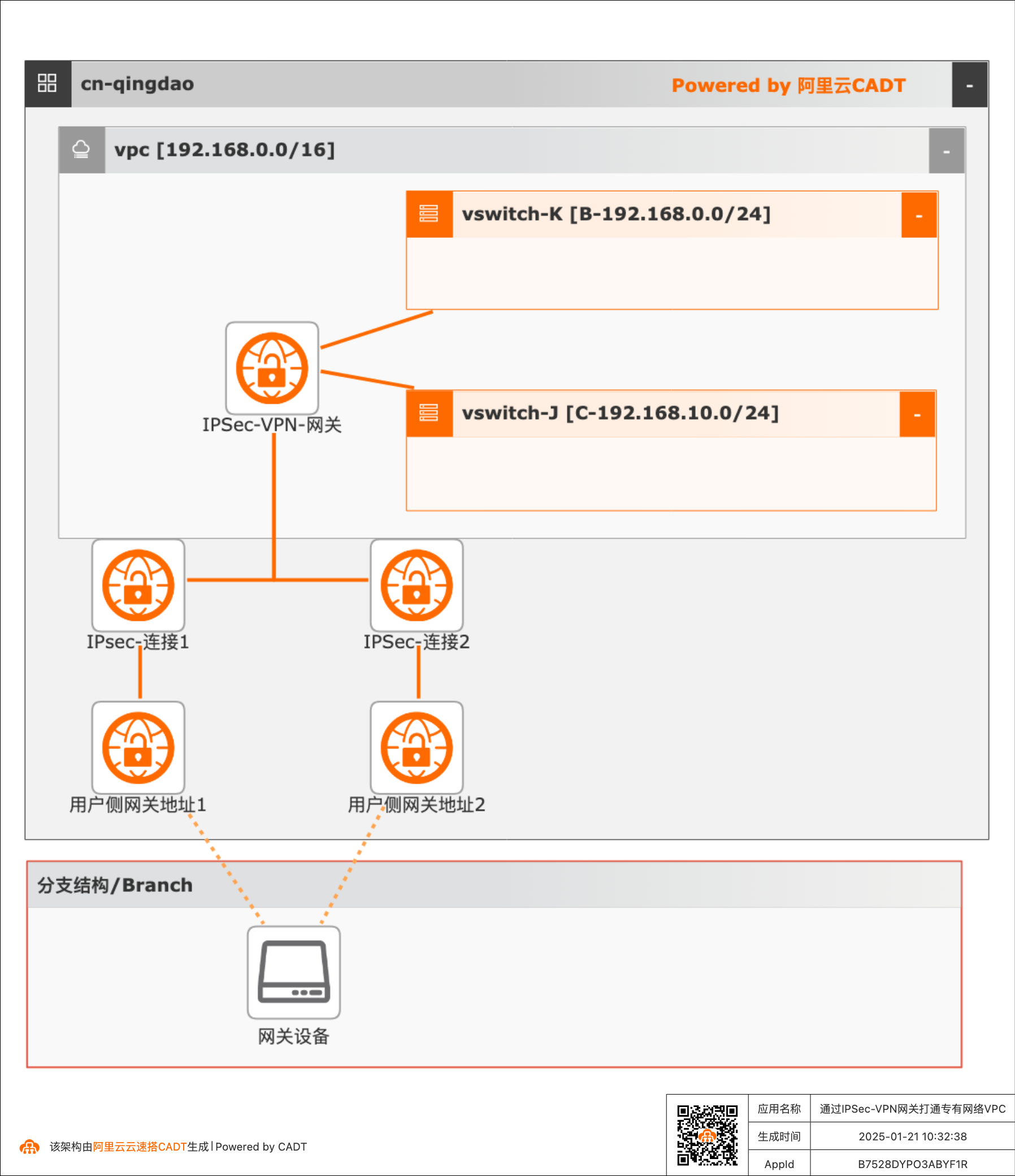

模板架構
參數變數 參數變數類型包括String、Integer、Boolean、Map等，通過variables傳遞相關參數值。 如果未傳遞，則使用預設值。 如果修改模板變數配置，可以參考：模板變數配置
序號 | 變數名稱 | 變數類型 | 預設值 | 描述 |
1 | ${vpc_name} | String | vpc | VPC執行個體名稱 |
2 | ${vpc_cidr} | String | 192.168.0.0/16 | VPC網段地址 |
3 | ${vswitch1_name} | String | vswitch | 第一個交換器的名稱 |
4 | ${vswitch1_cidr} | String | 192.168.0.0/24 | 第一個交換器的網段 |
5 | ${vswitch2_name} | String | vswitch | 第二個交換器的名稱 |
6 | ${vswitch2_cidr} | String | 192.168.10.0/24 | 第二個交換器的網段 |
7 | ${vpn-bandwidth} | String | 5M | VPN網關的頻寬 |
8 | ${user_gateway_cidr_1} | String | 使用者網關地址1 | |
9 | ${user_gateway_cidr_2} | String | 使用者網關地址2 |
命令列調試 YAML檔案傳參配置樣本（預設VPC、交換器、共用頻寬均為新建立）：
template_id: MXQCLVXC1E3J9GOZ
area_id: "cn-beijing"
instances:
variables:
${vswitch1_name}: "vswitch"
${vswitch1_cidr}: "192.168.0.0/24"
${vswitch2_name}: "vswitch"
${vswitch2_cidr}: "192.168.10.0/24"
${vpn-bandwidth}: "5M"
${user_gateway_cidr_1}: ""
${user_gateway_cidr_2}: ""
${vpc_name}: "vpc"
${vpc_cidr}: "192.168.0.0/16"
configuration:
enableMonitor: "0"
enableReport: "0"
備忘說明： 1、、如果更換地區，替換area_id的欄位，如北京"cn-beijing"，替換為杭州“cn-hangzhou”
ID可以參考：地區和可用性區域
2、如果需要替換模板中的已保有執行個體，比如使用存量的VPC、交換器、安全性群組、共用頻寬等。可以替換對應的instances的ID欄位。如下是替換保有的VPC：
instances:
- node_type: vpc
node_name: ${vpc_name}
id: vpc-2zeb0q38i10******* （替換為保有執行個體ID）模板通過IPsec隧道連結到雲企業網轉寄路由器TR
模板ID
PDKTO11YPWOW43CY 地址：https://bpstudio.console.alibabacloud.com/bpStudio/topo?TemplateId=PDKTO11YPWOW43CY
支援地區
杭州、北京、上海、深圳、廣州、呼和浩特、烏蘭察布、青島、張家口
模板架構
參數變數 參數變數類型包括String、Integer、Boolean、Map等，通過variables傳遞相關參數值。 如果未傳遞，則使用預設值。 如果修改模板變數配置，可以參考：模板變數配置
序號 | 變數名稱 | 變數類型 | 預設值 | 描述 |
1 | ${vpc_name} | String | vpc | VPC執行個體名稱 |
2 | ${vpc_cidr} | String | 192.168.0.0/16 | VPC網段地址 |
3 | ${vswitch1_name} | String | vswitch | 第一個交換器的名稱 |
4 | ${vswitch1_cidr} | String | 192.168.0.0/24 | 第一個交換器的網段 |
5 | ${vswitch2_name} | String | vswitch | 第二個交換器的名稱 |
6 | ${vswitch2_cidr} | String | 192.168.10.0/24 | 第二個交換器的網段 |
7 | ${vpn-bandwidth} | String | 5M | VPN網關的頻寬 |
8 | ${user_gateway_cidr_1} | String | 使用者網關地址1 | |
9 | ${user_gateway_cidr_2} | String | 使用者網關地址2 |
命令列調試 YAML檔案傳參配置樣本（預設VPC、交換器、共用頻寬均為新建立）：
template_id: PDKTO11YPWOW43CY
area_id: "cn-beijing"
instances:
variables:
${vswitch1_name}: "vswitch"
${vswitch1_cidr}: "192.168.0.0/24"
${vswitch2_name}: "vswitch"
${vswitch2_cidr}: "192.168.10.0/24"
${vpn-bandwidth}: "5M"
${user_gateway_cidr_1}: ""
${user_gateway_cidr_2}: ""
${vpc_name}: "vpc"
${vpc_cidr}: "192.168.0.0/16"
configuration:
enableMonitor: "0"
enableReport: "0"
備忘說明： 1、如果更換地區，替換area_id的欄位，如北京"cn-beijing"，替換為杭州“cn-hangzhou”
ID可以參考：地區和可用性區域
2、如果需要替換模板中的已保有執行個體，比如使用存量的VPC、交換器、安全性群組、共用頻寬等。可以替換對應的instances的ID欄位。如下是替換保有的VPC：
instances:
- node_type: vpc
node_name: ${vpc_name}
id: vpc-2zeb0q38i10******* （替換為保有執行個體ID）
