    核心業務的混合雲/多雲互連架構

    模板ID L19PR5WANAARCPN1 地址：https://bpstudio.console.alibabacloud.com/bpStudio/topo?TemplateId=L19PR5WANAARCPN1

    支援地區 杭州、北京、上海、深圳、廣州、呼和浩特、烏蘭察布、青島、張家口

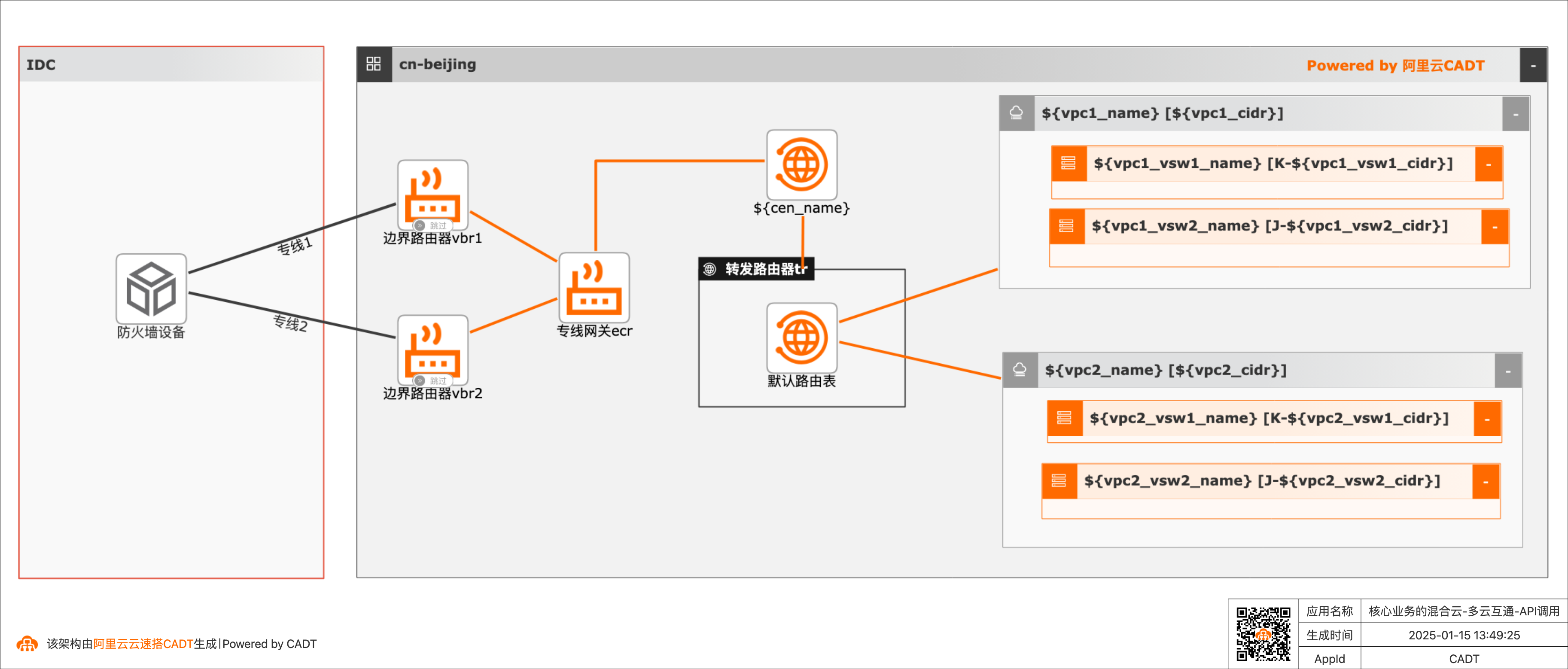

    模板架構 image.jpeg

    參數變數 參數變數類型包括String、Integer、Boolean、Map等，通過variables傳遞相關參數值。 如果未傳遞，則使用預設值。 如果修改模板變數配置，可以參考：模板變數配置

    序號

    變數名稱

    變數類型

    預設值

    描述

    1

    ${cen_name}

    String

    雲企業網CEN

    CEN執行個體名稱

    2

    ${vpc1_name}

    String

    vpc

    第一個vpc的名稱

    3

    ${vpc1_cidr}

    String

    192.168.0.0/16

    第一個vpc的CIDR

    4

    ${vpc1_vsw1_name}

    String

    vswitch

    第一個vpc中第一個交換器的名稱

    5

    ${vpc1_vsw1_cidr}

    String

    192.168.0.0/29

    第一個vpc中第一個交換器的CIDR

    6

    ${vpc1_vsw2_name}

    String

    vswitch

    第一個vpc中第二個交換器的名稱

    7

    ${vpc1_vsw2_cidr}

    String

    192.168.0.8/29

    第一個vpc中第二個交換器的CIDR

    8

    ${vpc2_name}

    String

    vpc

    第二個vpc的名稱

    9

    ${vpc2_cidr}

    String

    172.16.0.0/12

    第二個vpc的CIDR

    10

    ${vpc2_vsw1_name}

    String

    vswitch

    第二個vpc中第一個交換器的名稱

    11

    ${vpc2_vsw1_cidr}

    String

    172.16.0.0/29

    第二個vpc中第一個交換器的CIDR

    12

    ${vpc2_vsw2_name}

    String

    vswitch

    第二個vpc中第二個交換器的名稱

    13

    ${vpc2_vsw2_cidr}

    String

    172.16.0.8/29

    第二個vpc中第二個交換器的CIDR

    命令列調試 YAML檔案傳參配置樣本（預設VPC、交換器、共用頻寬均為新建立）：

    template_id: L19PR5WANAARCPN1
area_id: "cn-beijing"
instances:

variables:
  ${cen_name}: "CEN"
  ${vpc1_name}: "vpc1"
  ${vpc1_cidr}: "192.168.0.0/16"
  ${vpc1_vsw1_name}: "vsw1"
  ${vpc1_vsw1_cidr}: "192.168.0.0/29"
  ${vpc1_vsw2_name}: "vsw2"
  ${vpc1_vsw2_cidr}: "192.168.0.8/29"
  ${vpc2_name}: "vpc2"
  ${vpc2_cidr}: "172.16.0.0/12"
  ${vpc2_vsw1_name}: "vsw1"
  ${vpc2_vsw1_cidr}: "172.16.0.0/19"
  ${vpc2_vsw2_name}: "vsw2"
  ${vpc2_vsw2_cidr}: "172.16.0.8/29"


configuration:
  enableMonitor: "0"
  enableReport: "0"

output:
  ecs:
    - Private_ip
  eip:
    - IpAddress

    備忘說明： 1、、如果更換地區，替換area_id的欄位，如北京"cn-beijing"，替換為新加坡“ap-southeast-1”

    ID可以參考：地區和可用性區域

    2、如果需要替換模板中的已保有執行個體，比如使用存量的VPC、交換器、安全性群組、共用頻寬等。可以替換對應的instances的ID欄位。如下是替換保有的VPC：

    instances:
 - node_type: vpc
  node_name: vpc-01
  id: vpc-2zeb0q38i10******* （替換為保有執行個體ID）

    非核心業務的混合雲/多雲互連架構

    模板ID

    7DL3Q76RI8M0FL6Q 地址：https://bpstudio.console.alibabacloud.com/bpStudio/topo?TemplateId=7DL3Q76RI8M0FL6Q

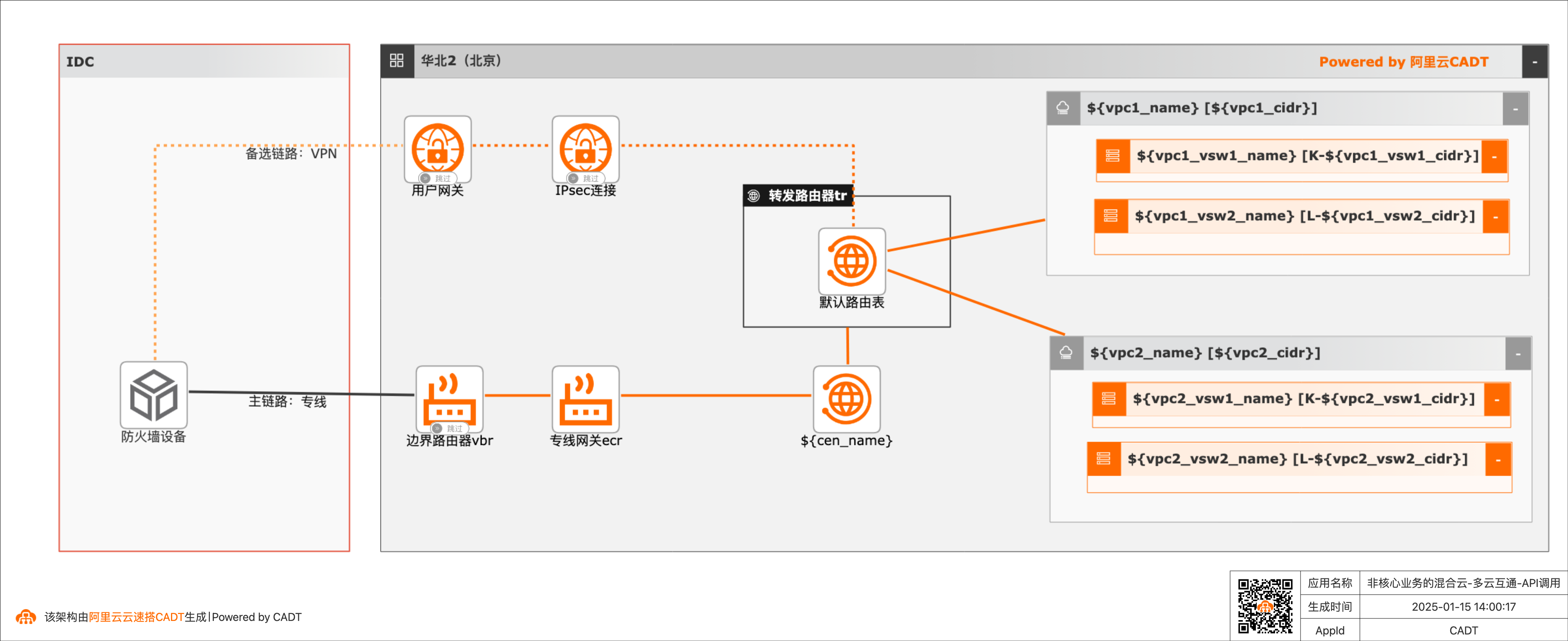

    支援地區 杭州、北京、上海、深圳、廣州、呼和浩特、烏蘭察布、青島、張家口 模板架構 image.jpeg

    參數變數 參數變數類型包括String、Integer、Boolean、Map等，通過variables傳遞相關參數值。 如果未傳遞，則使用預設值。 如果修改模板變數配置，可以參考：模板變數配置

    序號

    變數名稱

    變數類型

    預設值

    描述

    1

    ${cen_name}

    String

    雲企業網CEN

    CEN執行個體名稱

    2

    ${vpc1_name}

    String

    vpc

    第一個vpc的名稱

    3

    ${vpc1_cidr}

    String

    192.168.0.0/16

    第一個vpc的CIDR

    4

    ${vpc1_vsw1_name}

    String

    vswitch

    第一個vpc中第一個交換器的名稱

    5

    ${vpc1_vsw1_cidr}

    String

    192.168.0.0/29

    第一個vpc中第一個交換器的CIDR

    6

    ${vpc1_vsw2_name}

    String

    vswitch

    第一個vpc中第二個交換器的名稱

    7

    ${vpc1_vsw2_cidr}

    String

    192.168.0.8/29

    第一個vpc中第二個交換器的CIDR

    8

    ${vpc2_name}

    String

    vpc

    第二個vpc的名稱

    9

    ${vpc2_cidr}

    String

    172.16.0.0/12

    第二個vpc的CIDR

    10

    ${vpc2_vsw1_name}

    String

    vswitch

    第二個vpc中第一個交換器的名稱

    11

    ${vpc2_vsw1_cidr}

    String

    172.16.0.0/29

    第二個vpc中第一個交換器的CIDR

    12

    ${vpc2_vsw2_name}

    String

    vswitch

    第二個vpc中第二個交換器的名稱

    13

    ${vpc2_vsw2_cidr}

    String

    172.16.0.8/29

    第二個vpc中第二個交換器的CIDR

    命令列調試 YAML檔案傳參配置樣本（預設VPC、交換器、共用頻寬均為新建立）：

    template_id: L19PR5WANAARCPN1
area_id: "cn-beijing"
instances:

variables:
  ${cen_name}: "CEN"
  ${vpc1_name}: "vpc1"
  ${vpc1_cidr}: "192.168.0.0/16"
  ${vpc1_vsw1_name}: "vsw1"
  ${vpc1_vsw1_cidr}: "192.168.0.0/29"
  ${vpc1_vsw2_name}: "vsw2"
  ${vpc1_vsw2_cidr}: "192.168.0.8/29"
  ${vpc2_name}: "vpc2"
  ${vpc2_cidr}: "172.16.0.0/12"
  ${vpc2_vsw1_name}: "vsw1"
  ${vpc2_vsw1_cidr}: "172.16.0.0/19"
  ${vpc2_vsw2_name}: "vsw2"
  ${vpc2_vsw2_cidr}: "172.16.0.8/29"


configuration:
  enableMonitor: "0"
  enableReport: "0"

output:
  ecs:
    - Private_ip
  eip:
    - IpAddress

    備忘說明： 1、如果更換地區，替換area_id的欄位，如北京"cn-beijing"，替換為新加坡“ap-southeast-1”

    ID可以參考：地區和可用性區域

    2、如果需要替換模板中的已保有執行個體，比如使用存量的VPC、交換器、安全性群組、共用頻寬等。可以替換對應的instances的ID欄位。如下是替換保有的VPC：

    instances:
 - node_type: vpc
  node_name: vpc-01
  id: vpc-2zeb0q38i10******* （替換為保有執行個體ID）
